过流式紫外线水体杀菌消毒设备结构

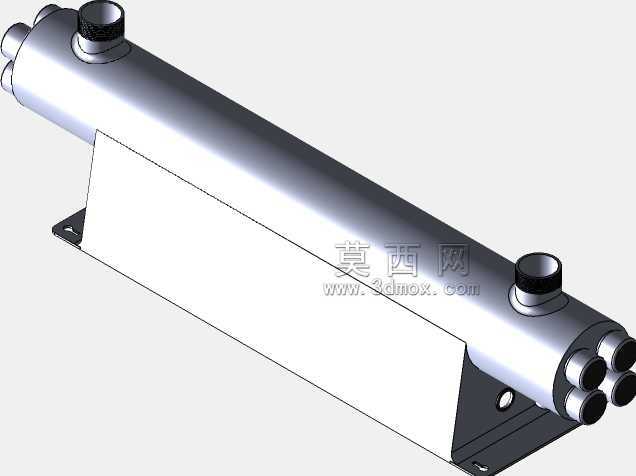

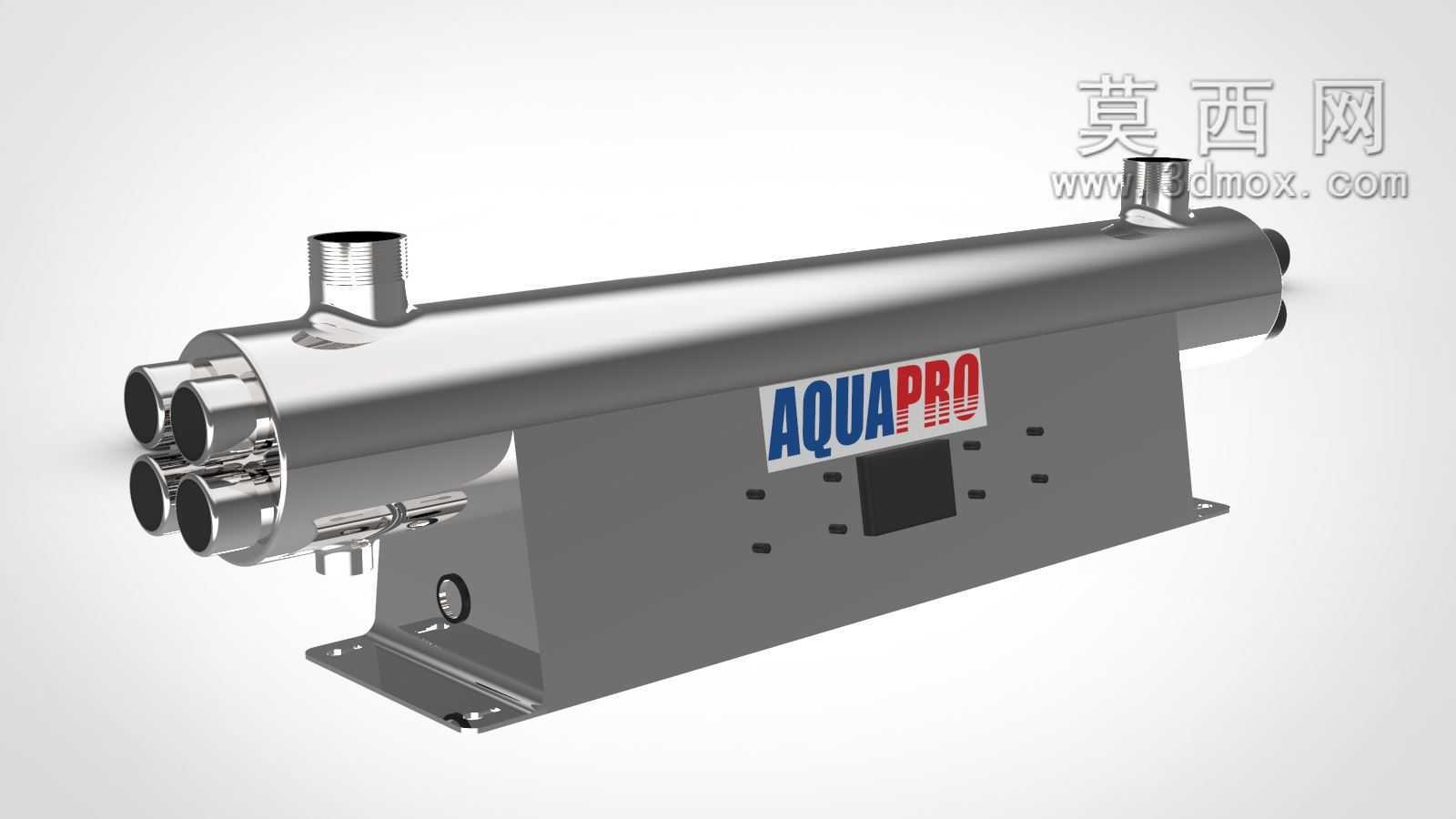

　　这款过流式紫外线杀菌设备主要面向民用净水、商用循环水处理、小型工业供水消毒场景设计，核心作用是通过特定波长紫外光破坏水体中微生物的DNA结构，实现无化学添加的杀菌灭活，避免传统氯消毒带来的副产物残留问题，常被安装在全屋净水入户段、泳池循环管路、食品加工清洗供水线、小型二次供水出水端等位置，适配对水体微生物指标有明确要求的管路系统。从结构设计来看，主体采用卧式圆柱形承压腔体，材质选用食品级不锈钢一体拉伸成型，内壁做镜面抛光处理，能够最大化反射紫外光线，提升腔体内紫外辐照的均匀度，减少辐照死角，同时不锈钢材质耐水流长期冲刷腐蚀，适配常规市政供水、轻度酸碱循环水的使用工况，腔体两端采用快开式密封结构，方便后期更换内部紫外灯管、

　　清洁石英套管，不需要整体拆解管路就能完成维护操作。腔体顶部设置两个同规格外螺纹进水接口，可根据现场管路走向选择单侧进水或者双侧同时进水，适配不同流量的供水需求，当处理大流量水体时双侧进水能够降低腔体内水流紊流程度，让水体在腔体内的停留时间更均匀，避免短流导致的杀菌不彻底问题；腔体端部设置对应出水接口，进出水接口的中心高度、螺纹规格均匹配常规民用给排水管路标准，不需要额外加工转接头就能完成对接。设备底部设置一体化冲压安装底座，底座上预留四个长圆形安装孔，可适配一定范围内的安装孔位偏差，安装时通过膨胀螺栓或者U型卡箍就能将设备固定在墙面、支架或者设备机架上，底座与腔体之间采用满焊连接，承重强度能够满足腔体满水状态下的长期载荷，

　　不会出现焊缝开裂、腔体下沉偏移的问题。腔体侧面预留的方形安装位用于固定紫外灯镇流器与工作状态指示灯，电气部分与腔体之间设置密封隔水层，避免管路凝露、溅水导致的电气故障，指示灯可直观显示灯管工作状态，方便运维人员快速判断设备运行是否正常。从安装边界来看，设备整体为卧式长条形结构，安装时需要在腔体两端预留足够的灯管更换空间，端部预留长度不小于灯管整体长度，避免后期维护时无法抽出灯管；进出水接口的轴向位置、中心高度均做了统一公差控制，与管路对接时可通过生料带或者食品级密封垫完成密封，承压能力满足常规0.6MPa供水压力要求，适配绝大多数民用、商用供水系统的压力工况。设计过程中重点考虑了水流在腔体内的流态分布，通过进出水口的位置排布，

　　让进入腔体的水流形成平缓的推流状态，保证每一部分水体都能接收到足够剂量的紫外照射，避免出现局部水流流速过快、辐照剂量不足的问题；同时腔体内部设置的石英套管定位结构，能够保证紫外灯管处于腔体中心位置，让各个方向的辐照距离保持一致，不会因为灯管偏移导致局部辐照强度不足。这款设备没有复杂的运动部件，运行过程中无噪音、无耗材添加，仅需要定期更换紫外灯管就能维持稳定的杀菌效果，相比化学投加类消毒设备，运维成本更低，也不会改变水体的口感与理化性质，非常适合对水质要求较高的饮用水处理场景。在三维建模过程中，所有接口尺寸、安装孔位、腔体壁厚均按照实际加工公差做了参数化设置，可直接导出工程图用于生产下料，也可以直接导入装配体中完成整套水处理系统的管路排布校验，提前规避安装过程中可能出现的干涉问题。
