管中管结构流动模拟用热交换装置

　　在化工、暖通、能源动力等涉及流体热量传递的工程场景中，管壳式换热器的基础衍生结构——管中管形式的换热单元，是小流量工况下开展流动与传热模拟、验证换热效率的常用载体。这类结构没有复杂的折流板、多管程排布设计，核心依靠内外两层同轴管路形成的环形流道与中心管流道，让两种温度不同的流体在完全隔离的状态下完成热量传递，非常适合用于教学演示、基础传热规律验证、小流量介质的换热工况适配。

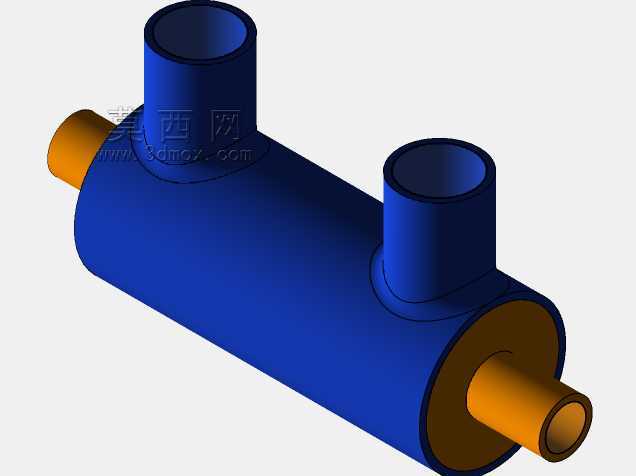

　　从结构设计逻辑来看，该换热装置采用同轴双层管作为核心换热主体，外层壳体为封闭筒状结构，筒身垂直设置两个等径的流体接口，分别作为壳程流体的进出通道，两端伸出的同轴内管则作为管程流体的进出通道，两种流体分别在环形间隙与中心管内流动，通过内管的管壁完成对流换热。设计时首先要明确两种流体的流向选择，顺流布置时两种流体同方向流动，换热温差变化平缓，管壁热应力更小；逆流布置时对数平均温差更大，同等换热需求下所需的换热管长度更短，实际建模时可根据模拟目标调整进出口的对应关系，不需要额外改动主体结构。

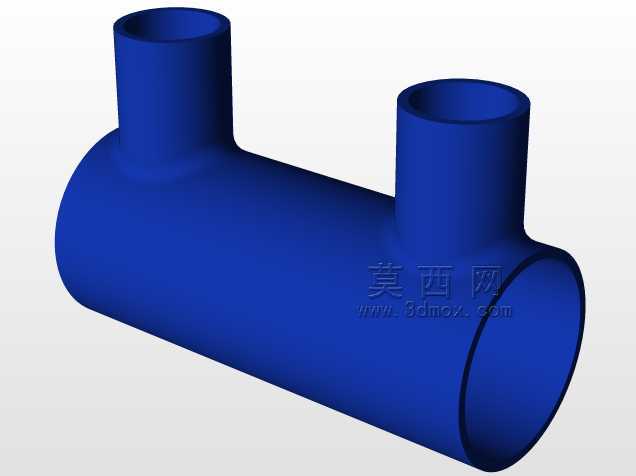

　　外形与安装边界方面，该装置主体为等径直筒结构，所有外接接口均采用圆柱直段形式，没有额外的法兰凸缘、连接支耳结构，在装配到试验台架时，可直接通过管路快接接头或者焊接方式与外部管路连通，安装时需要保证主体筒体的水平度，避免壳程流道内出现流体滞留区，影响流动模拟的结果准确性。四个接口的中心距、伸出长度都做了等比例适配，垂直方向的两个壳程接口沿筒体轴向错开布置，避免壳程流体进入后直接短路流出，保证流体能够充满整个环形流道，和内管外壁充分接触；两端伸出的内管与外筒保持严格同轴，环形流道的周向间隙均匀，不会出现偏流导致的局部换热系数偏差。

　　实际开展流动模拟时，该结构的网格划分难度远低于常规多管程管壳式换热器，因为流道规则，可采用结构化六面体网格划分边界层，能更精准地捕捉近壁面的流体温度梯度与速度分布，适合用来验证不同湍流模型下的换热系数计算精度、不同入口流速下的阻力损失变化规律。结构上没有多余的密封沟槽、紧固件安装位，建模时不需要考虑密封件压缩、螺栓预紧等结构力学问题，可完全将仿真重心放在流体域的流动与传热计算上，对于刚接触CFD换热模拟的结构工程师来说，是非常合适的练习载体，也可作为小型换热机组的核心换热单元直接适配小流量换热工况，比如实验室小型冷却回路、小型暖通换热支路等场景，不需要额外做结构改动即可满足使用需求。

　　在细节设计上，内管与外筒的连接位置采用圆滑过渡处理，避免直角结构带来的应力集中，同时也能减少流体在连接位置的流动死区，降低局部阻力损失。所有接口的通径尺寸做了匹配设计，壳程接口的总流通面积与环形流道的流通面积接近，管程接口的通径与内管内径保持一致，避免流体在进出装置时出现通流面积突变导致的局部涡流，保证流动模拟时入口段的长度足够，流体进入换热段后能够达到充分发展的流动状态，让模拟得到的换热系数、阻力数据更贴近实际运行工况。
