贴标机台式定位工装结构设计

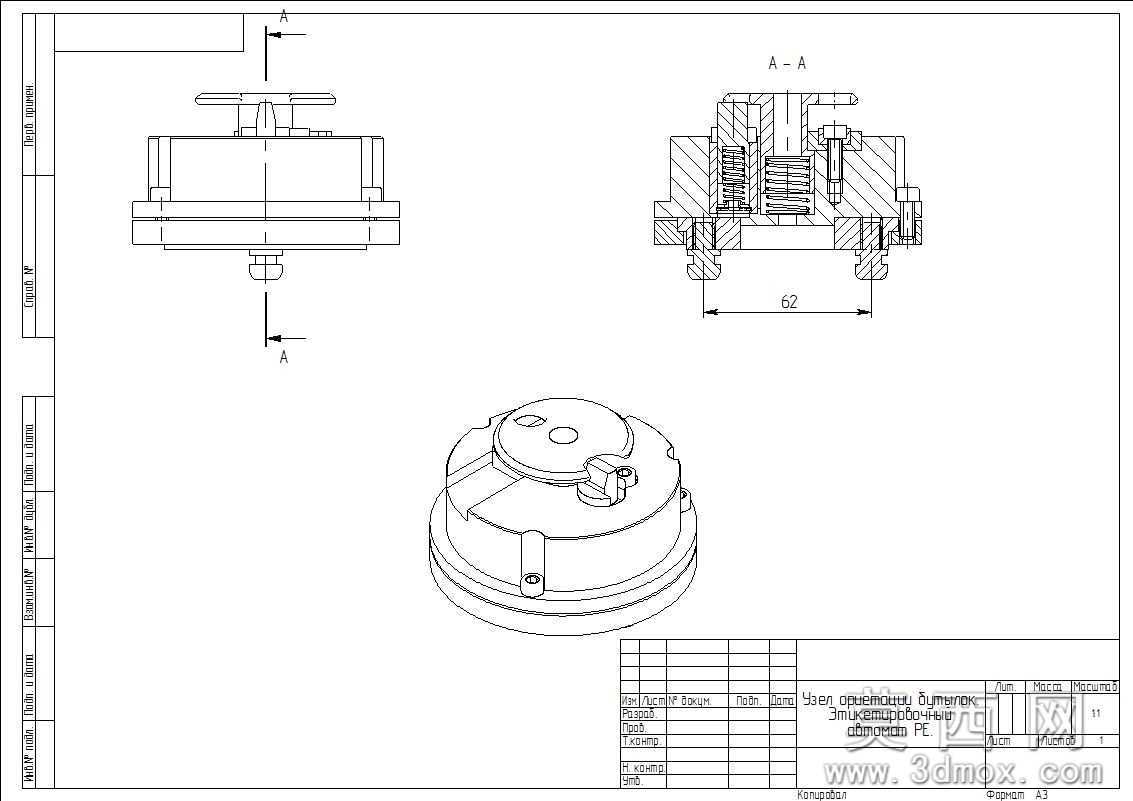

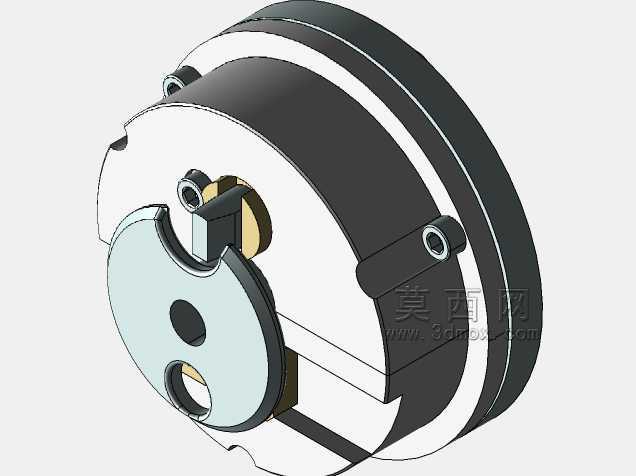

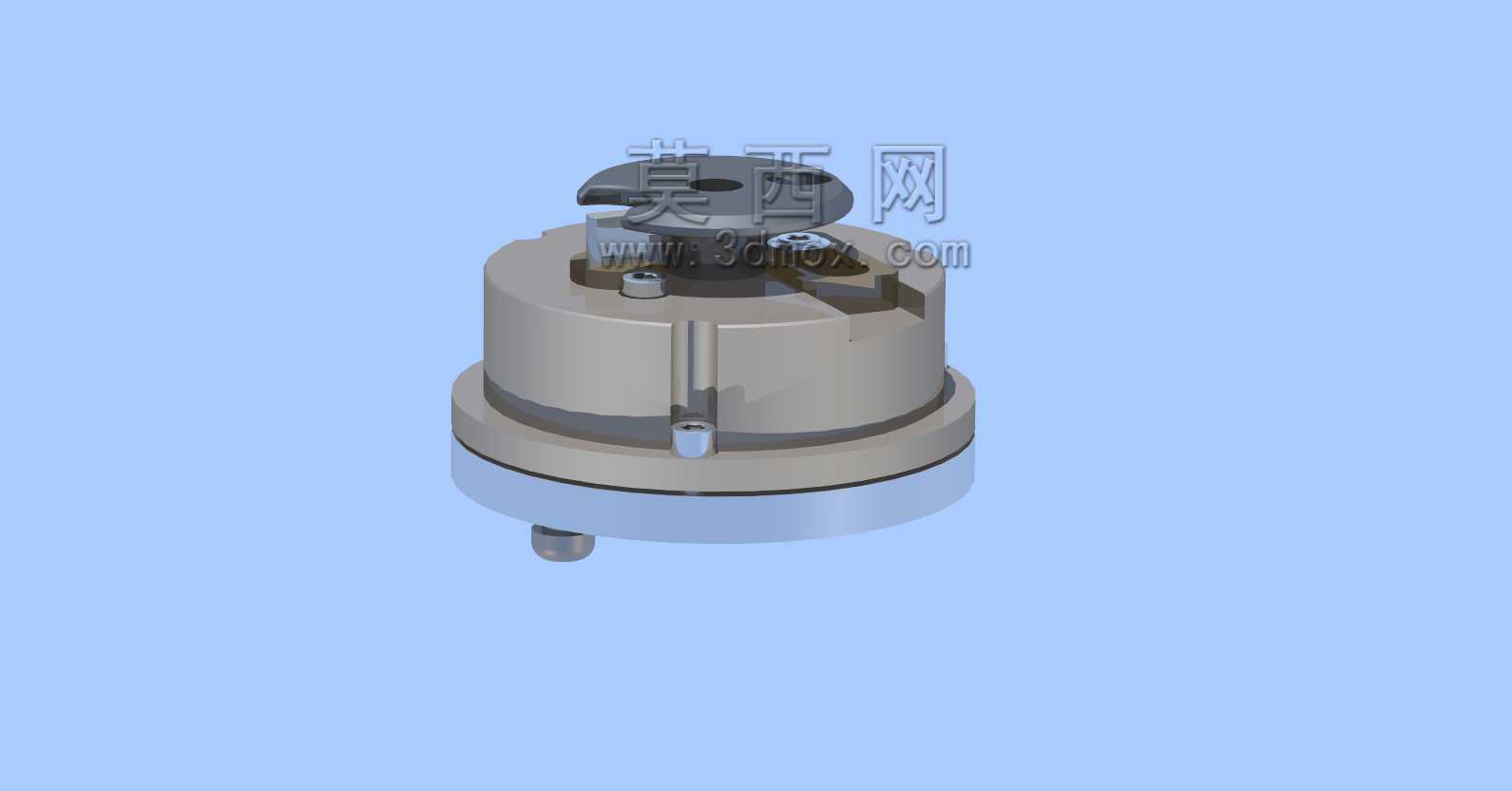

　　在包装生产线的贴标工序段，定位精度直接决定标签贴合的位置公差，若工件定位偏移超过0.2mm，就会出现标签褶皱、偏位、翘边等不良品，而台式定位装置作为贴标工位的核心定位部件，承担着待贴标工件的承载、定心、夹紧固定的核心作用，是保障贴标工序良率的关键结构。这套定位结构采用台式矮座布局，整体为圆柱式同轴设计，底部设置带定位销的安装法兰面，可直接固定在贴标机的工位转盘或者工作平台上，安装法兰上的销孔与平台定位销配合后，可保证定位装置与贴标头的同轴度公差控制在0.05mm以内，避免安装偏差带来的定位误差。主体承载座采用阶梯式圆柱结构，下部为直径较大的支撑基座，中部为工件定位配合面，上部设置可自适应调整的定心夹紧组件，

　　定心组件采用三瓣式弹性定心结构，可适配一定直径范围内的圆形待贴标工件，当工件放置到定位座上时，定心瓣在内部弹性元件的作用下自动贴合工件外圆，自动修正工件放置时的位置偏差，保证工件中心与贴标头的旋转中心完全重合，适配旋转式贴标作业时的同步转动需求。结构上部设置的限位压块，可在贴标作业时对工件上端面进行轻度压紧，避免贴标辊压过标签时工件出现翘起、转动的问题，压块的压紧力可通过内部的调节螺钉进行调整，针对不同壁厚、不同材质的工件，可灵活调整压紧力大小，既保证工件固定牢靠，又不会压伤工件表面。整个定位装置的旋转部分采用内置轴承支撑，当贴标头带动标签绕工件转动贴合时，定位座可随工件同步低阻力转动，避免工件与定位面之间出现滑动摩擦刮伤工件表面，

　　轴承的预紧间隙经过合理设计，既保证转动灵活无卡滞，又控制轴向与径向窜动在0.02mm以内，保障贴标过程中工件位置稳定。在实际生产线应用中，这类台式定位结构多用于圆瓶、圆罐类工件的圆周贴标工位，可适配食品、医药、日化行业的塑料瓶、玻璃瓶、金属罐等多种工件的定位需求，相比普通的固定式定位座，这套带自适应定心与同步旋转功能的结构，可将工件上下料的放置容错率提升60%以上，操作人员无需刻意对准中心放置工件，定心结构可自动完成位置校正，大幅降低上下料的操作难度，提升单工位的作业效率。设计过程中充分考虑了生产线的快换需求，上部的定心瓣组件采用快拆式连接结构，当需要更换不同直径规格的工件生产时，无需拆卸整个定位座，

　　仅需更换对应尺寸的定心瓣即可完成规格切换，切换过程无需额外调整同轴度，单工位换型时间可控制在5分钟以内，适配多品种小批量的柔性生产需求。定位座的所有与工件接触的表面均做了倒角与抛光处理，接触边缘设置R1.5的圆角，避免上料过程中刮花工件表面，针对食品医药行业的应用需求，接触部位可选用不锈钢或者非金属耐磨材质，满足行业的卫生与防腐蚀要求。结构的下部设置了接屑槽，可承接贴标过程中掉落的标签底纸碎屑、胶渍，避免碎屑进入内部轴承结构影响转动灵活性，日常维护时仅需擦拭接屑槽即可完成清洁，无需频繁拆解结构进行保养。从安装边界来看，整个定位装置的总高度控制在120mm以内，最大外圆直径不超过160mm，占用平台安装空间小，可在多工位转盘上密集布置，提升单位空间内的工位数量，底部的安装孔采用通用的孔距设计，可兼容市面上多数主流贴标机的工位安装尺寸，无需对原有设备平台进行额外改造即可直接替换安装。在结构强度设计上，主体支撑座采用硬质铝合金材质，在保证整体结构刚性的前提下降低整体重量，减少转盘转动时的惯量，提升转盘启停的位置精度，内部的受力部件采用合金钢材质，经过淬火处理提升耐磨性能，保证长期高频作业下的结构寿命，正常工况下可满足三年以上无故障使用需求。
