双齿盘式旋转栅门输送限位构件

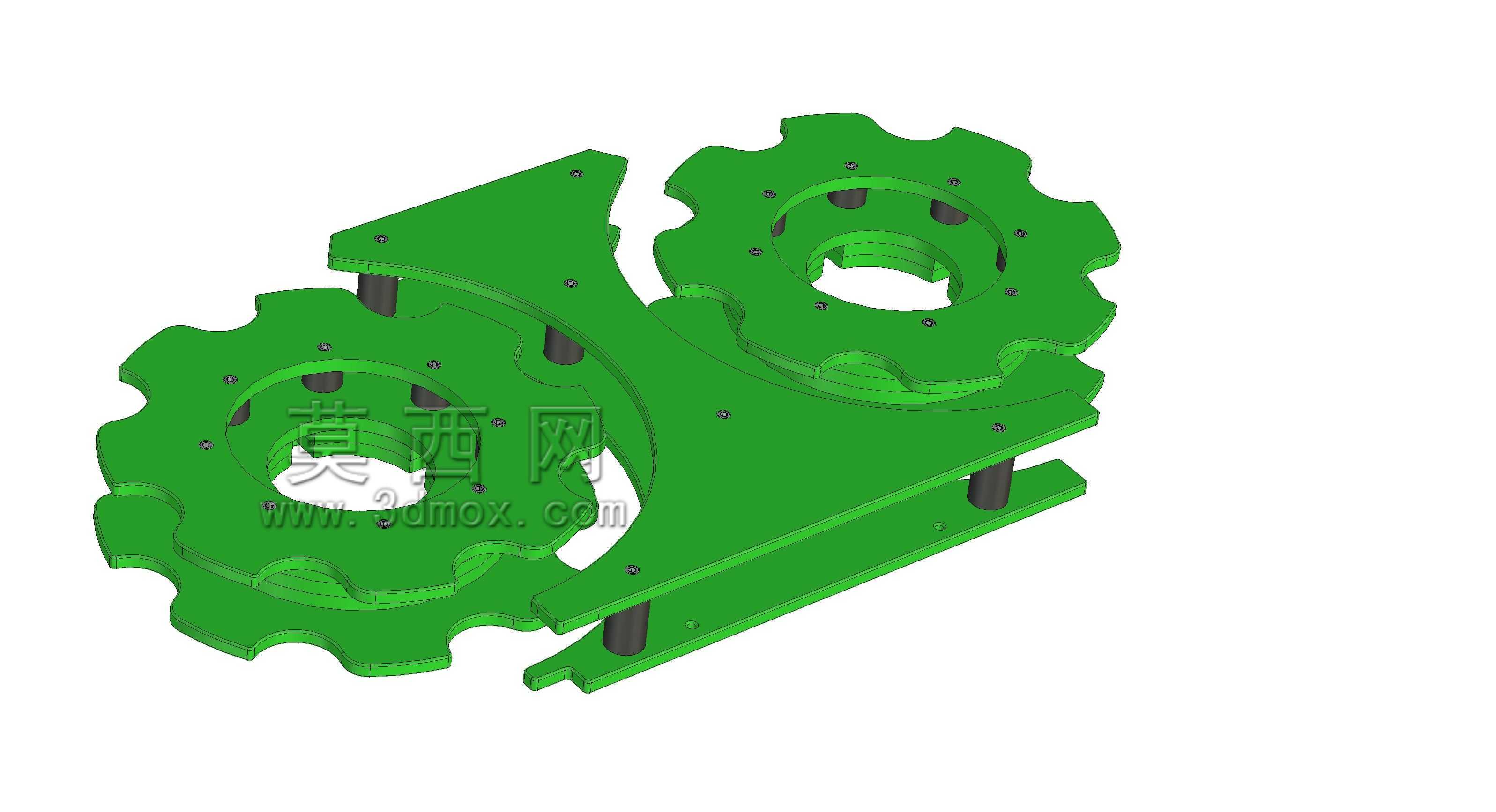

　　这套双齿盘结构的旋转栅门构件，主要应用在连续式物料输送线的工位分隔、有序给料环节，常见于食品包装、五金件分拣、日化产品灌装这类需要精准控制物料进给节拍的生产线场景，替代传统的拨叉、挡料气缸等间歇式分隔机构，能在连续运转状态下实现物料的等距分隔与平稳导向，避免物料堆叠、卡滞或者进给节拍紊乱的问题。从实际使用场景来看，这类构件通常安装在输送线的进料端与工位衔接位置，两个带特殊齿形的盘体同步运转时，齿槽会刚好卡合住待输送的工件或者包装容器，随着盘体转动将物料逐个平稳拨送到下游工位，相邻齿槽的间距刚好匹配单份物料的占位尺寸，不会出现多件同时进给或者漏料的情况，相比往复式挡料机构，运转过程没有往复冲击，噪音更低，长期运转的磨损量也更小。

　　设计这套构件的时候，首先要匹配输送线的运行线速度，齿盘的齿形轮廓不是常规的渐开线齿轮齿形，而是根据待输送物料的外形轮廓做了适配的圆弧修形，齿槽的深度刚好能容纳物料的定位基准面，避免物料在齿槽内出现晃动或者偏转；两个齿盘的安装中心距需要严格控制，保证齿盘运转时不会出现干涉，同时齿盘和两侧的安装护板之间预留0.2到0.5毫米的间隙，既不会因为间隙过大卡入细小物料碎屑，也不会因为间隙过小出现运转摩擦卡滞。两侧的安装板采用一体化的折弯支撑板结构，板上的安装孔位做了长圆孔设计，安装时可以微调两个齿盘的中心距，适配不同尺寸规格的齿盘更换需求，支撑板上的支撑柱采用过盈配合加端面定位的结构，保证齿盘运转时的支撑刚度，

　　不会因为长期受物料的侧向挤压力出现支撑柱倾斜、齿盘偏摆的问题。安装边界方面，整套构件的底部安装面和输送线的机架横梁直接贴合，安装孔的孔位间距匹配常规40系列铝型材或者型钢机架的安装孔距，不需要额外做转接板就能直接固定；齿盘的齿顶圆和输送面的高度差控制在物料高度的三分之一位置，既能保证可靠拨动物料，又不会因为齿盘过高干涉物料上方的检测传感器或者其他工位机构。从功能特性来看，这套旋转栅门构件不需要额外的复杂传动结构，只要和输送线的驱动轴通过同步带或者链轮连接就能实现同步运转，不需要单独配置驱动电机，也不需要复杂的电控程序控制，纯机械结构就能实现物料的有序分隔，在一些高湿、多粉尘的生产环境下，相比带电控的挡料机构可靠性更高，

　　日常维护只需要定期在支撑转轴位置加注润滑脂，检查齿盘齿面的磨损情况即可，维护成本极低。设计过程中还考虑了易损件的快速更换需求，齿盘和转轴之间采用键连接加端面锁紧螺钉的固定方式，不需要拆解整套支撑板结构，只要松开端面的锁紧螺钉就能快速更换磨损的齿盘，减少生产线的停机维护时间；齿盘的材质通常采用高分子尼龙或者铸铝材质，根据输送物料的重量选择，输送较重的五金工件时选用铸铝材质保证齿面强度，输送较轻的包装食品时选用尼龙材质降低运转噪音，同时避免刮花物料表面。实际选型适配的时候，需要根据物料的外形尺寸调整齿盘的齿数和齿槽轮廓，比如输送圆形瓶身的容器时，齿槽做圆弧内凹设计，和瓶身的圆弧面贴合；输送方形工件时，齿槽做平直的定位面，保证工件的定位角度准确，不会在拨送过程中出现角度偏转，影响下游工位的加工或者包装精度。整套构件的运转平稳性很大程度上取决于两个齿盘的相位同步精度，安装时需要保证两个齿盘的齿槽相位完全对齐，否则会出现物料被两个齿盘错位挤压的情况，导致物料卡滞或者齿盘受力变形，所以在支撑板的转轴安装位置设计了相位微调的结构，安装时可以小角度转动转轴调整齿盘相位，调整到位后再锁紧固定，降低现场安装调试的难度。
