贴标工位瓶身定向桌面跟踪装置

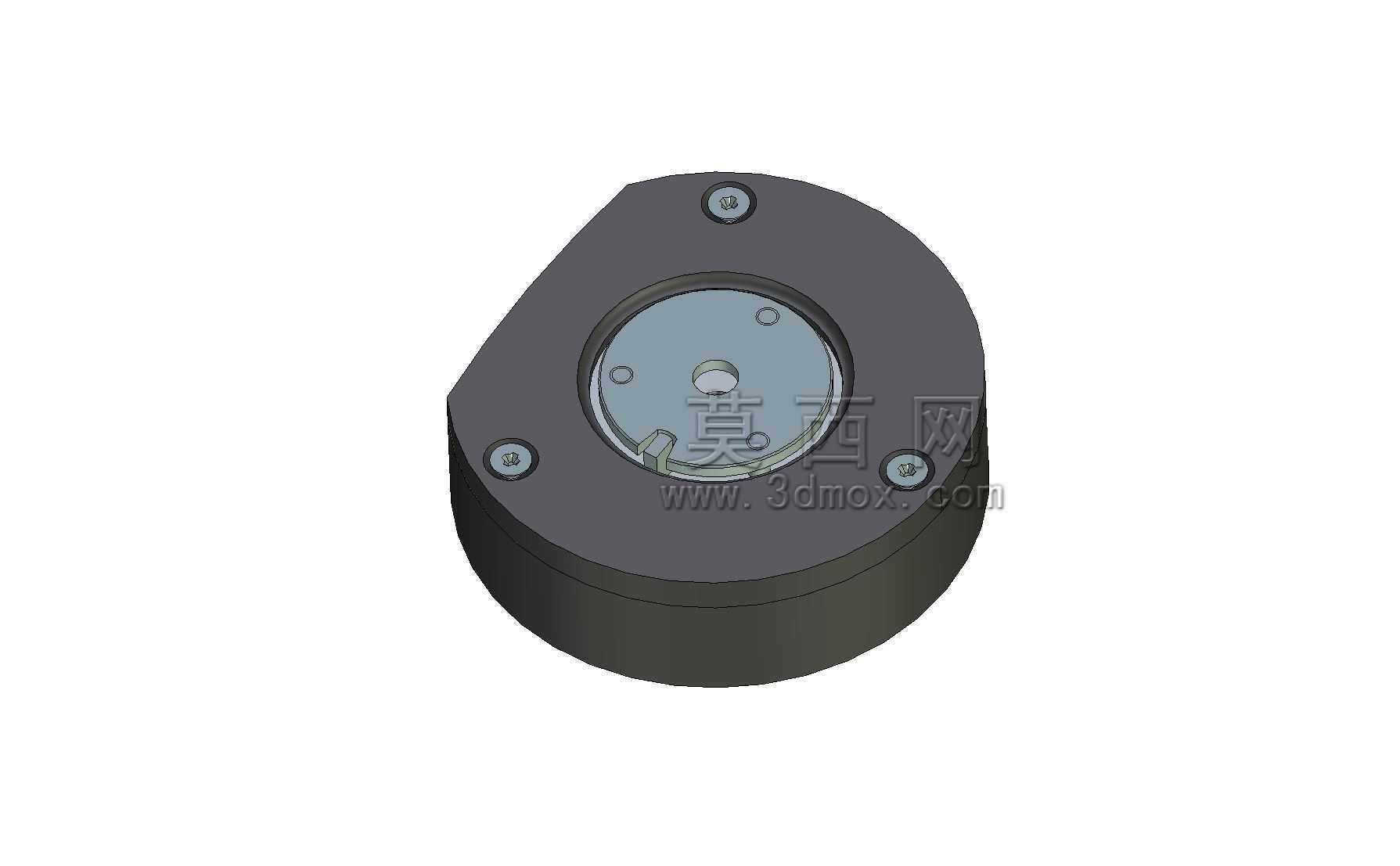

　　在瓶装产品包装生产线的贴标工序段，瓶身标签的贴合位置精度直接决定成品外观合格率，很多圆瓶、异形瓶在输送线流转过程中会出现周向角度偏移，若直接进入贴标工位，很容易出现标签歪斜、对位偏差、标识错位的问题，这款桌面跟踪装置正是针对这类工位痛点设计的定向执行部件。从实际产线适配场景来看，该装置可直接集成在桌面式贴标设备的进料工位前端，也可作为独立的定向单元嵌入小型半自动包装线，不需要对原有输送线体做大规模改造，安装基准面为装置底部的圆形法兰结构，整体外轮廓最大直径控制在120mm范围内，总高度不超过60mm，安装时只需要在工位台板上加工对应孔位的安装孔，通过三颗周向均布的内六角螺钉即可完成固定，不会占用过多台板布局空间，

　　适合紧凑型桌面设备的空间排布需求。装置的核心功能是在瓶体进入贴标辊压工位前，完成瓶身周向角度的校正与跟踪，当待贴标瓶体被输送到装置上方的承载位时，装置内部的回转驱动结构会带动顶部的承载盘做低速回转，配合工位上方的视觉检测元件识别瓶身预先设置的定位标记，当标记旋转到预设贴标角度时，回转结构即时锁止，保证瓶身标签贴合面始终对准贴标头的出标方向，避免出现标签贴歪、标识错位的问题。从结构设计思路来看，整体采用同轴分层布局，最下层为驱动与锁止集成的基座部分，外壳采用硬质阳极氧化铝材质，既保证整体结构刚性，又能控制整体自重，中间层为回转支承结构，采用深沟球轴承作为回转支撑件，径向跳动量控制在0.02mm以内，

　　保证回转过程中承载盘不会出现偏心晃动，避免带动瓶体偏移定位中心；顶部的承载盘采用可拆卸式设计，可根据不同瓶底直径更换对应尺寸的承载盘，适配直径从20mm到80mm的各类圆瓶、扁瓶的定位需求，承载盘表面贴有防滑硅胶垫，增大与瓶底的摩擦力，避免回转过程中瓶体与承载盘出现相对滑动，影响定向精度。装置的周向三颗固定螺钉不仅承担基座与台板的连接作用，同时也是内部轴承预紧力的调节点位，通过调整螺钉的锁紧程度，可以微调回转结构的阻尼大小，适配不同重量瓶体的回转需求，避免阻尼过小导致回转过冲、阻尼过大导致驱动负载过高的问题。在实际工位应用中，该装置不需要额外配置复杂的外部传动结构，驱动源可直接对接贴标设备的现有控制信号，

　　与贴标头的出标动作做信号联动，当瓶体定向完成后，装置会输出到位信号给贴标控制系统，触发出标动作，实现定向、贴标动作的无缝衔接，相比传统的拨轮式定向结构，这种桌面式跟踪装置的定向精度更高，对瓶身表面不会产生挤压刮擦，适合薄壁塑料瓶、玻璃瓶等易刮伤瓶体的贴标作业。从安装边界来看，装置的中心定位孔与台板安装面的垂直度公差控制在0.01mm以内，安装时只要保证台板安装面的平面度公差不大于0.05mm，即可保证装置的回转精度满足贴标工艺要求，装置的侧边预留有信号接线槽，走线可直接从台板下方穿过，不会在台板表面裸露走线，避免干扰输送线上的瓶体流转。在日常维护层面，装置的顶部承载盘可直接徒手拆卸，不需要借助专用工具，方便定期清理承载盘表面残留的胶渍、瓶身碎屑，基座上的密封结构可以阻挡生产过程中的灰尘、水渍进入内部回转结构，延长轴承与驱动部件的使用寿命，不需要频繁拆解做内部保养，适配包装车间长时间连续生产的作业需求。
