瓶盖加塞前瓶塞反冲节点执行机构

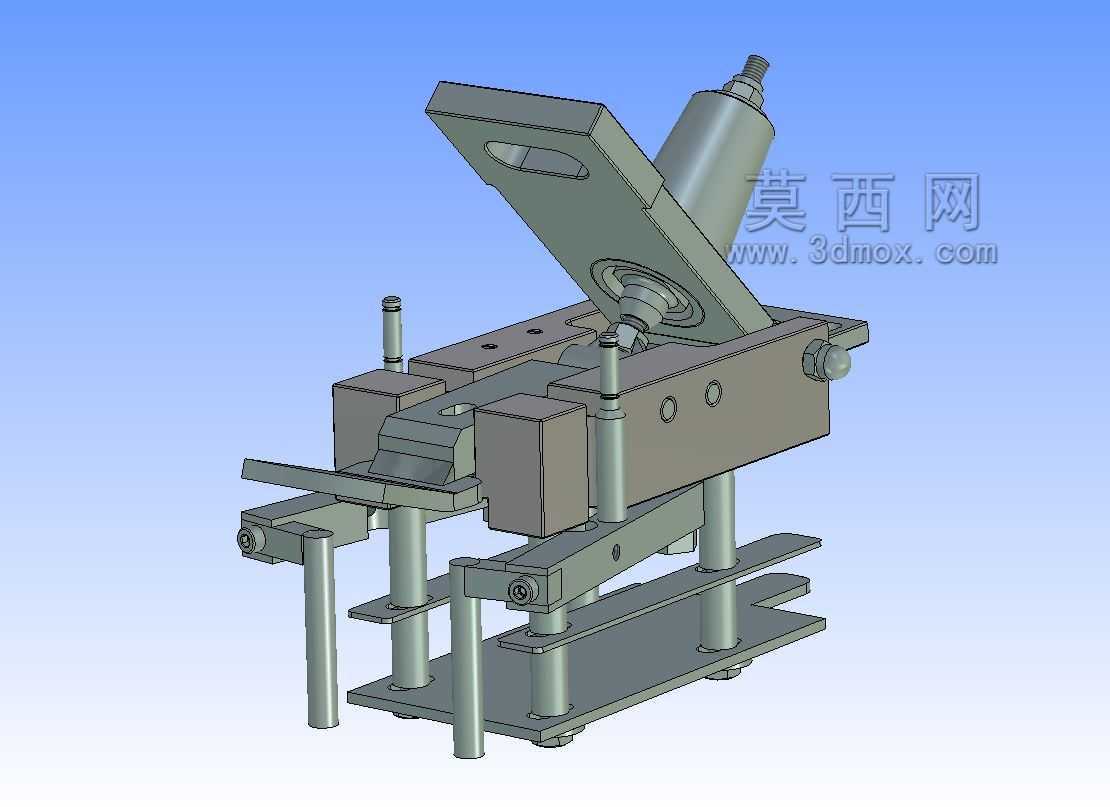

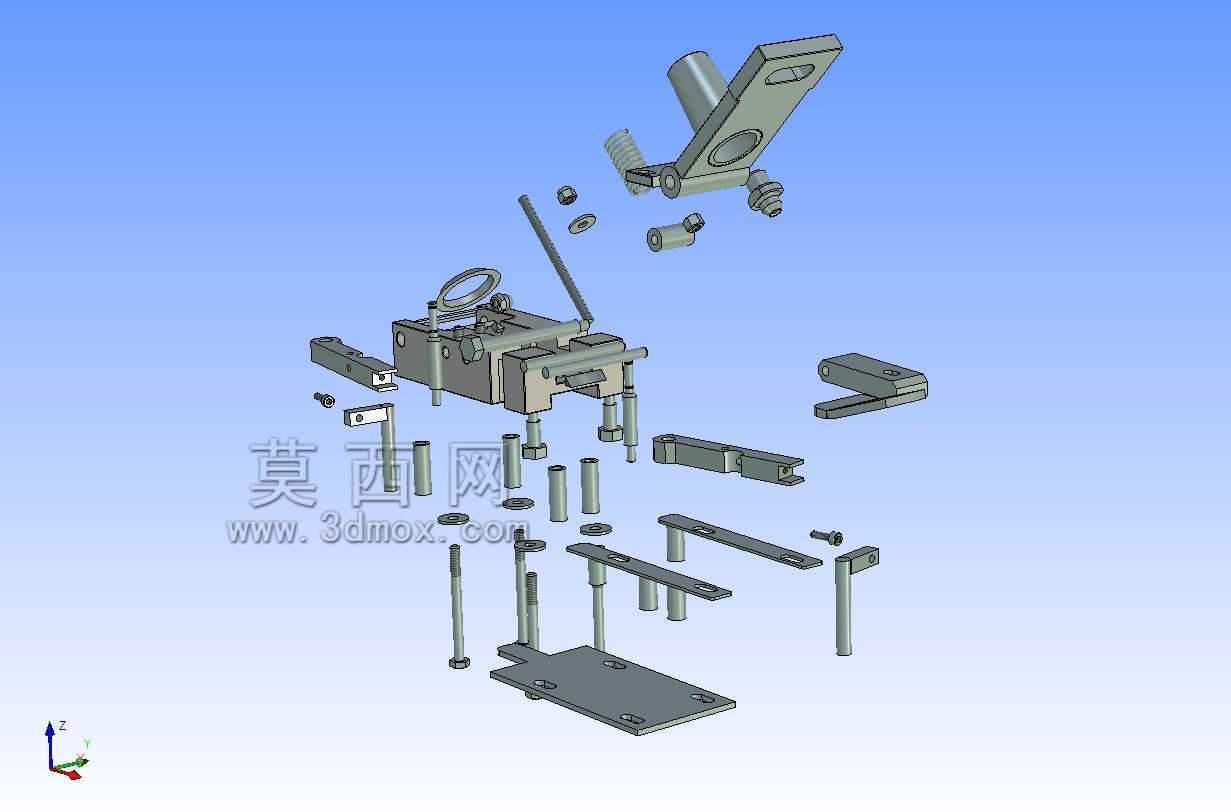

　　这套机构主要部署在含软木塞封装的瓶装产品灌装生产线前段，位于理塞工位与旋盖/压盖工位之间的衔接节点，专门解决软木塞在理塞输送过程中因摩擦产生的浮尘、表面附着碎屑以及塞体姿态微偏的问题，避免带杂屑、姿态不正的瓶塞进入压盖工序后造成密封不良、瓶口污染等质量缺陷。从拆解结构来看，整套机构采用底板分层安装逻辑，底部安装板预留了四个长圆形安装孔，可适配生产线机架上不同孔距的安装位，安装板厚度选用6mm冷轧钢板加工，表面做镀硬铬处理，兼顾安装刚性与生产环境下的防锈耐擦拭需求，整套机构横向安装边界控制在280mm以内，纵向伸出长度不超过160mm，竖直方向总高度为210mm，不会占用生产线过多的横向排布空间，可直接嵌入现有瓶装生产线的机架空位，无需对原有输送线结构做大规模改造。

　　功能实现层面，机构的核心执行逻辑是通过节点复位结构配合定向气流完成反冲动作：当软木塞经输送滑道送至机构工位时，定位块先对塞体做径向定位，确保塞体轴线与后续压塞头轴线同轴度控制在0.2mm以内，此时反吹气路从塞体的密封端面侧送入洁净压缩空气，气流沿塞体周向缝隙均匀喷出，将塞体表面附着的软木屑、运输过程中沾附的纤维杂质吹除，同时气流的反推力会让塞体在定位座上产生微幅浮动，纠正理塞过程中产生的微小倾斜，待反吹动作持续0.3-0.5秒后，节点触发机构动作，将处理完成的软木塞推送至下一个压塞待料位，同时复位结构回到初始位置，等待下一个瓶塞进入工位。

　　设计过程中重点考虑了快装快调需求，所有导向柱均采用直径8mm的光轴配合直线轴承做运动导向，导向行程设置为45mm，既满足塞体推送的行程需求，也避免过长导向造成的机构刚性下降；所有连接紧固件均采用内六角圆柱头螺钉，外露螺钉头全部做沉孔处理，防止生产过程中积尘积垢，也避免清洁设备时勾挂清洁抹布。气路接口统一设置在机构后侧的安装立板上，采用快插式气嘴，现场接气时无需额外加工连接螺纹，可直接匹配生产线常用的6mm外径气管。针对不同规格的软木塞，机构上的定位块、推送头都设计为快拆结构，更换对应规格的配件仅需松开两个紧定螺钉即可完成，换型时间可控制在5分钟以内，适配直径18mm到32mm区间的常规瓶装软木塞处理需求。

　　整套机构的运动部件全部做了限位防护，运动副的活动缝隙控制在1mm以内，防止生产过程中软木屑掉入运动副造成卡滞，所有棱角位置都做了R1.5的圆角处理，避免操作人员调试设备时被锐边划伤。在实际生产线运行逻辑里，这套机构的动作触发信号直接对接生产线的主控制系统，当输送线上的瓶体到达待压塞位置时，机构才会执行一次反冲送塞动作，无瓶时机构处于待位静止状态，可有效降低压缩空气的消耗量，也减少运动部件的无效磨损。从结构刚性验证角度，所有悬臂类零件都做了加强筋设计，比如上部的气路安装座，在悬臂根部增加了3mm厚的三角加强筋，长时间运行不会出现悬臂下弯导致的气路对位偏差问题，连续运行工况下的定位重复精度可保持在0.15mm以内，完全满足高速瓶装生产线的工位精度要求。
