真空表罗孚塞密封连接结构设计

　　在中低真空度的工业检测回路里，这类塞接结构是真空表与管路对接的核心密封承载件，日常多适配在粗真空抽气支路、真空腔体测压接口、小型真空实验台的仪表装接位置，承担着隔绝外界大气渗入、保障测压腔室气密性、传递真空压力信号的作用，一旦密封失效会直接导致真空度读数偏差，甚至让整个抽气回路无法达到设定工作压力。

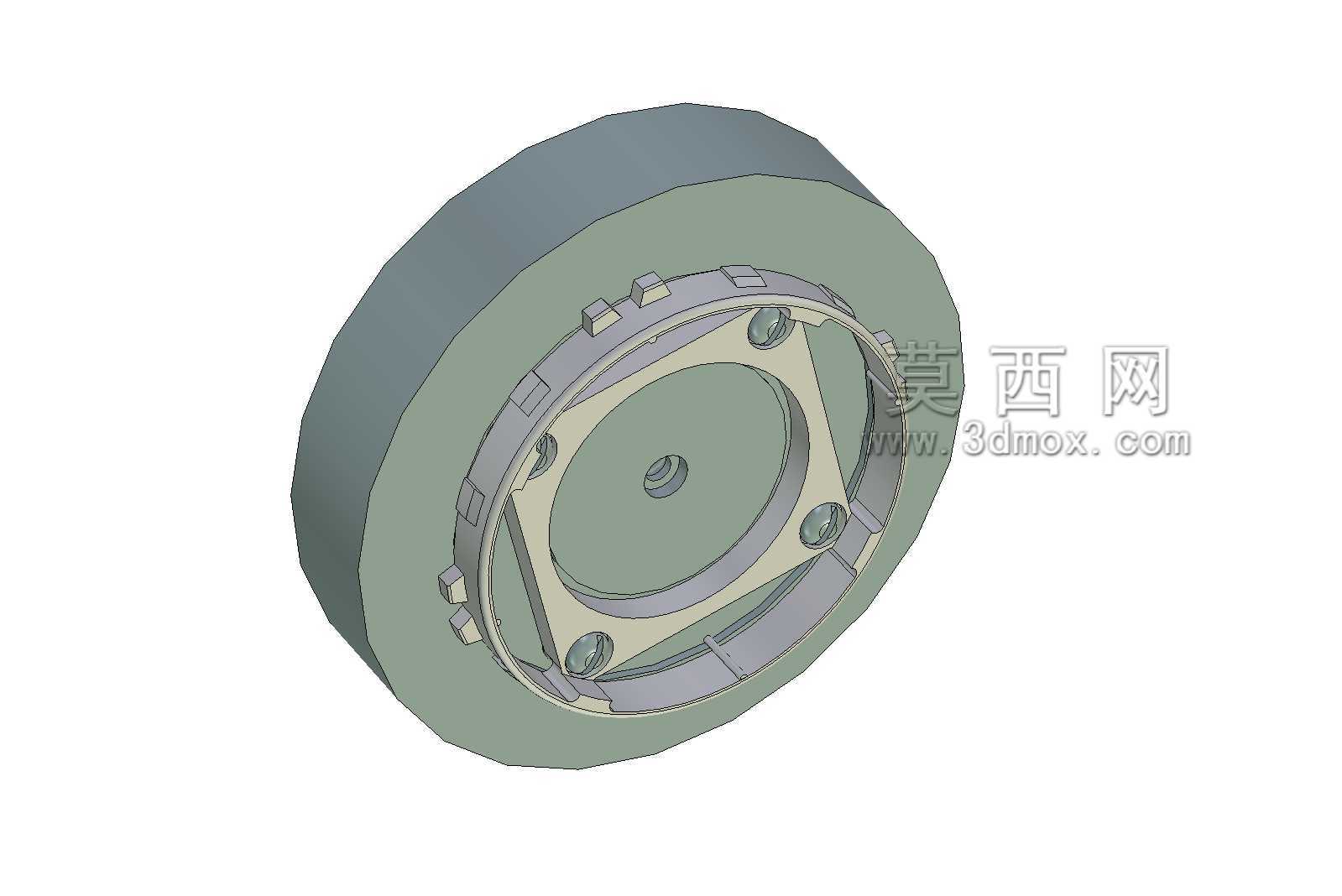

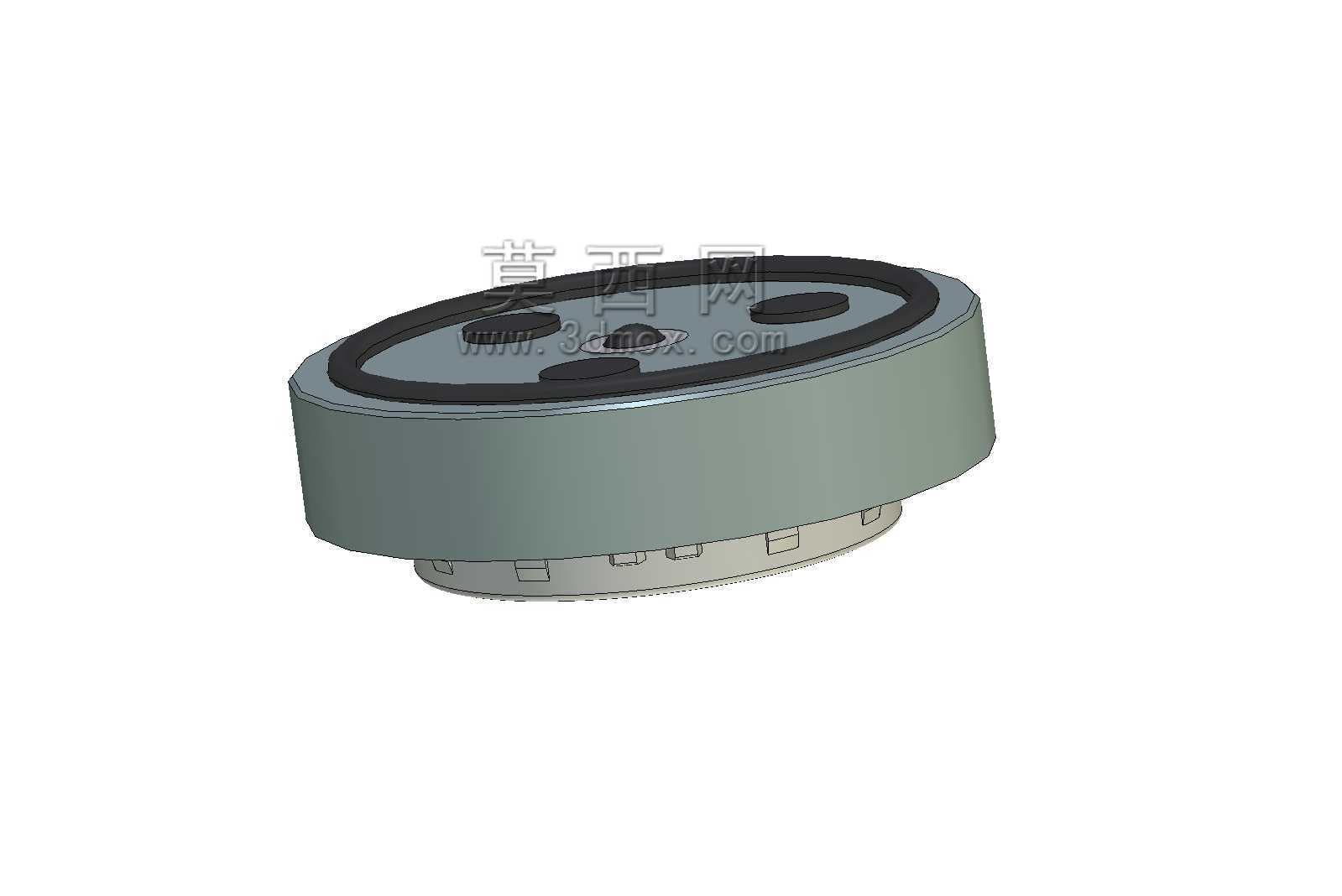

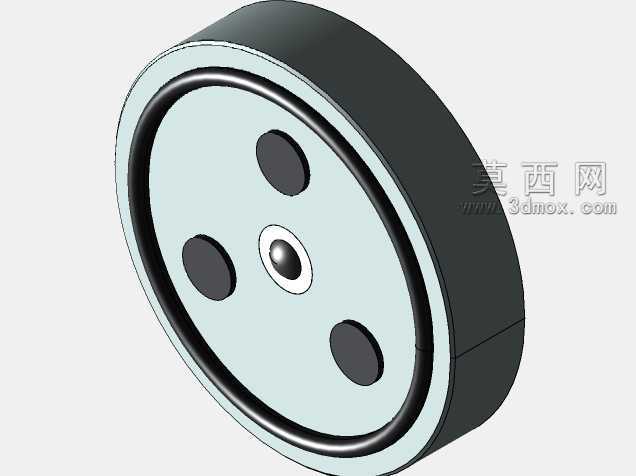

　　从结构设计逻辑来看，整个零件采用阶梯轴式的回转体构型，主体柱面做了均匀的壁厚设计，既保证塞接后的结构刚性，避免安装拧紧时出现柱面变形挤压密封圈，也控制了整体重量，不会对真空表的接口造成额外的悬臂负载。上端面设置的三个均布沉台，是和真空表底部定位凸台配合的卡位结构，安装时对准凸台卡入后，可限制塞体相对表体的周向转动，避免设备运行过程中受管路振动影响出现塞体松动、密封面错位的问题。上端面的环形密封槽做了R角过渡处理，没有尖锐的加工棱角，能避免O型密封圈装配时被割伤，槽深按照密封圈压缩率25%的常规密封设计取值，保证装入橡胶圈后，塞体与表体对接时能形成均匀的面压，阻断大气沿结合面的渗漏路径。

　　下部的插接段做了微锥度设计，锥度控制在1:50的范围，插入管路对应接口时能形成自紧效应，插接段外壁的环形卡槽是用来安装轴向密封圈的，卡槽的宽度和深度匹配对应线径的橡胶圈，插入后密封圈受接口内壁挤压产生径向形变，填充塞体与管路内壁的所有间隙，同时卡槽的位置避开了插接段的端部，防止插接过程中密封圈被管口切边刮损。插接段端部做了15度的导入倒角，方便现场装配时快速对准管路接口，不需要额外的导向工装就能完成插接，降低现场安装的操作难度。

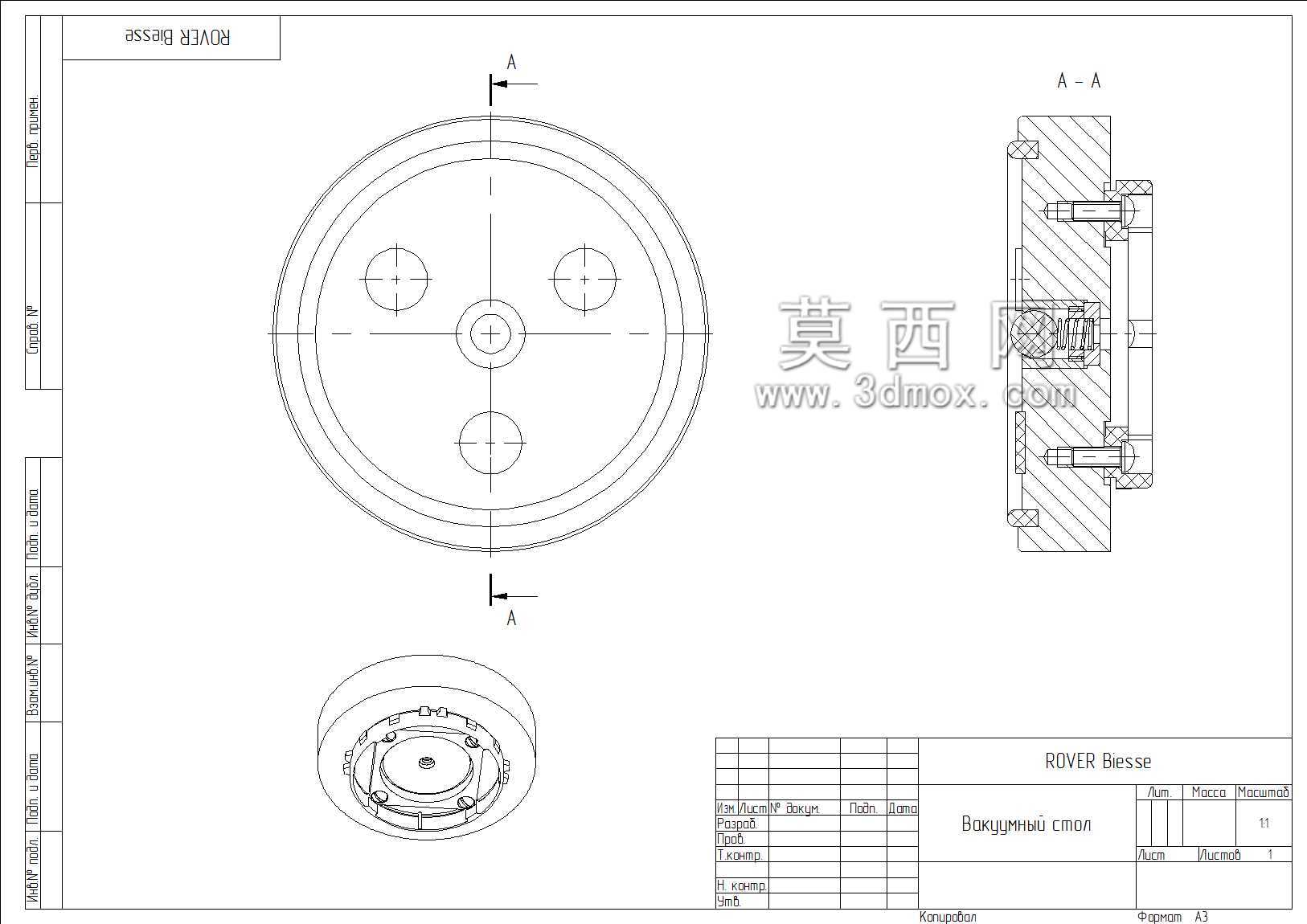

　　从安装边界尺寸来看，主体外径适配常规DN15规格的真空仪表标准接口，整体轴向高度控制在常规真空表安装预留的空间范围内，不会出现安装后塞体突出过长、和周边管路或防护结构产生干涉的问题。三个定位沉台的中心分布圆直径和常用真空表底部的定位凸台分布圆完全匹配，不需要额外加工转接件就能直接装接。密封槽的尺寸适配线径2.5mm的丁腈橡胶O型圈，这类密封圈是真空系统里的常用耗材，采购替换十分方便，不需要定制特殊规格的密封件。

　　实际应用中，这类塞接结构不需要额外的法兰转接或者螺纹缠生料带的密封操作，相比传统的螺纹连接结构，装配效率提升40%以上，而且避免了螺纹密封材料碎屑掉入真空回路、污染腔体内部的问题，尤其适合对洁净度有一定要求的小型真空实验装置、食品包装真空抽气回路、小型真空干燥设备的测压接口使用。结构上没有复杂的异形曲面，所有特征都是回转体加均布沉台，不管是采用工程塑料注塑加工还是铝合金棒料车削加工，都能快速完成量产，加工过程中不需要复杂的工装夹具，普通数控车床配合分度钻台就能完成所有工序的加工，加工成本控制在较低区间，适合批量配套真空表生产使用。

　　在结构强度校核层面，主体壁厚按照承受0.1MPa压差的极端工况做了冗余设计，即使真空回路出现瞬时的压力冲击，也不会出现塞体变形破裂的问题。所有转角位置都做了不小于R0.5的圆角过渡，避免应力集中导致的零件开裂，尤其是密封槽和卡槽的位置，圆角处理能让密封圈的受力更均匀，延长密封圈的使用寿命，减少日常维护的更换频率。
