聚胺酸盐瓶盖压合装配执行组件结构

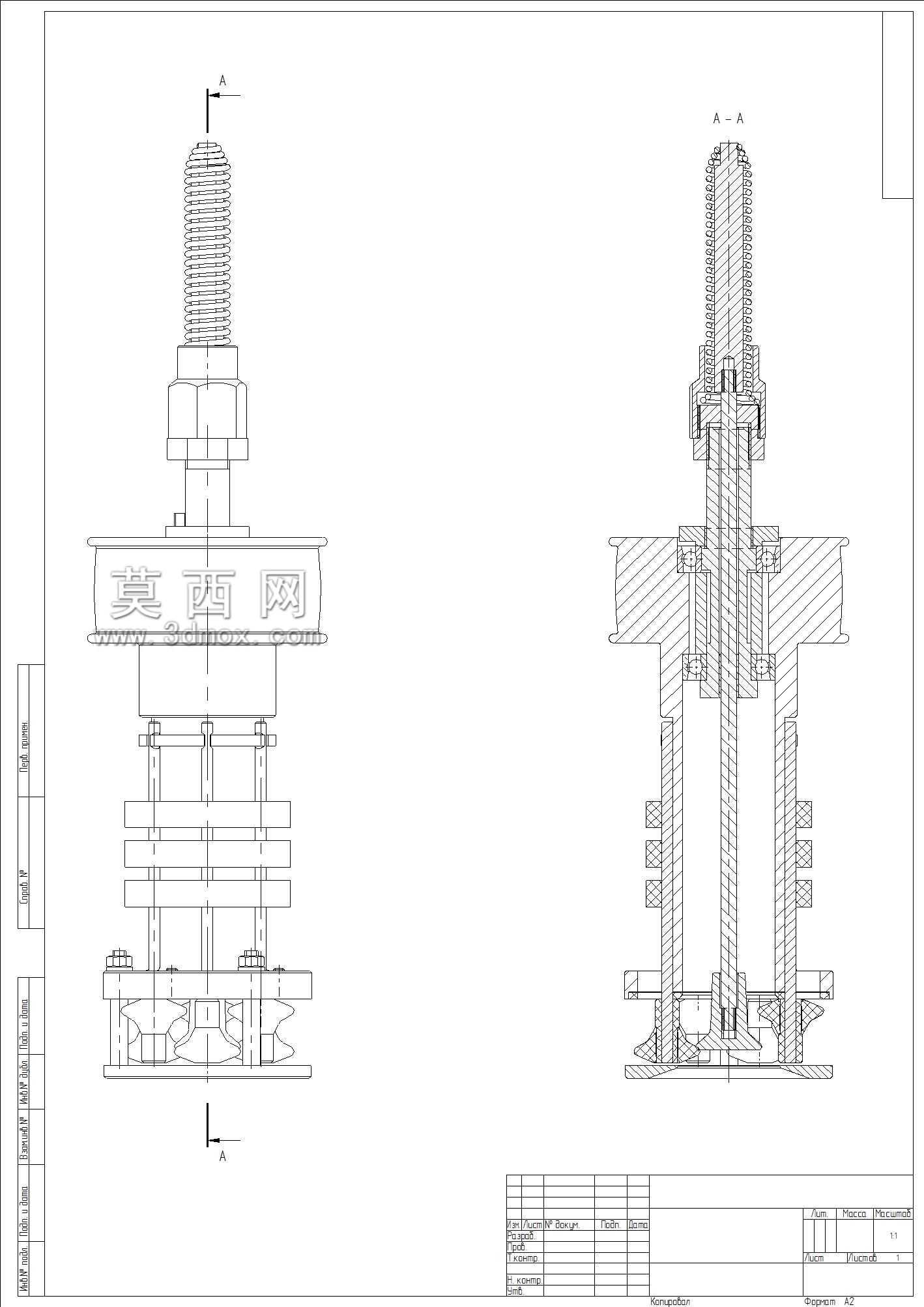

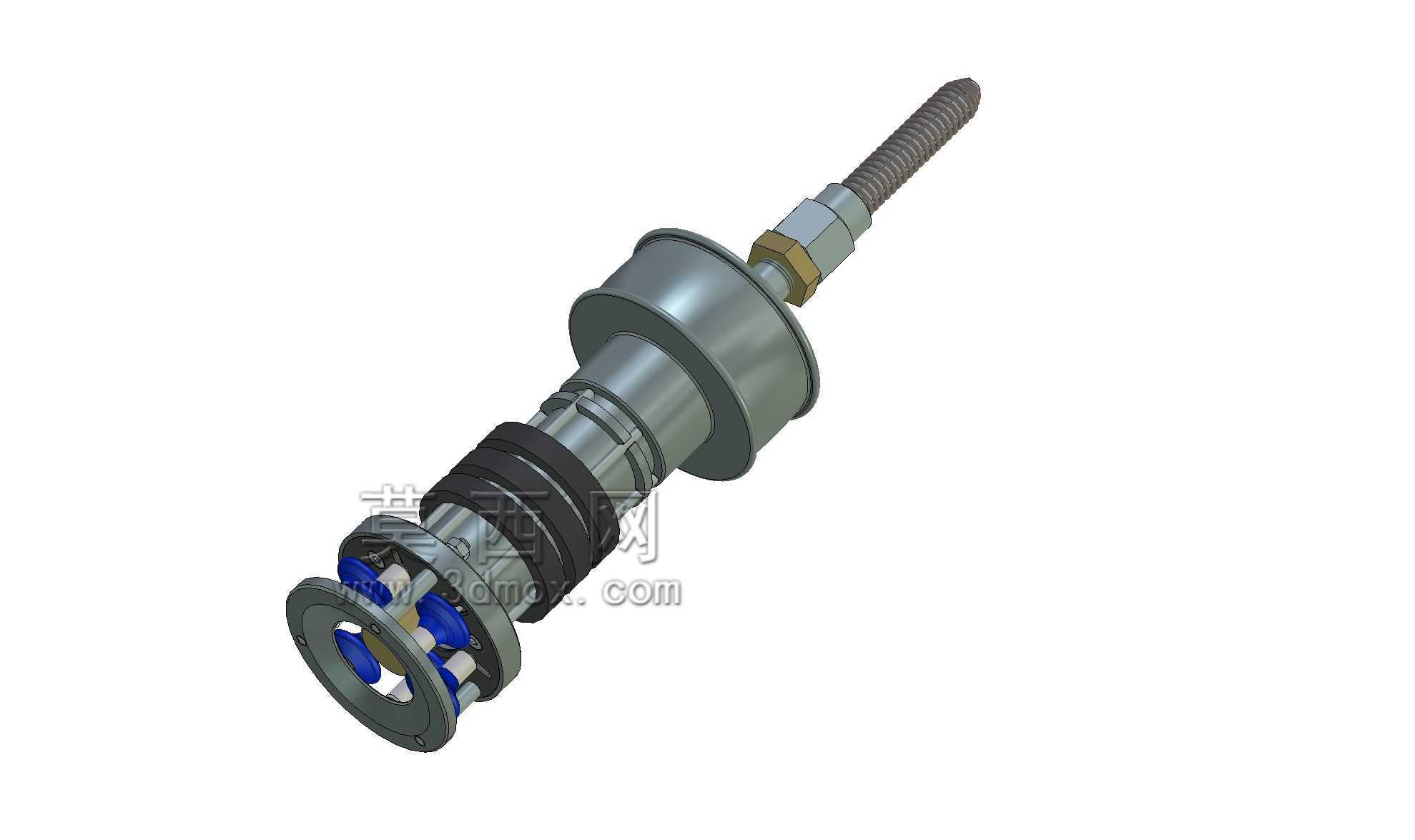

　　这套结构件主要面向瓶装生产线的末端旋盖、压合工位，适配聚胺酸盐材质瓶盖的装配作业，在食品灌装、日化分装、医药制剂瓶装线中都能见到同类型执行端的应用，区别于普通刚性压头，它的核心作用是在压合过程中通过多级缓冲避免瓶盖被压裂、内螺纹损伤，同时保证瓶盖与瓶口端面完全平齐，满足密封扭矩与外观平整度的双重要求。从结构组成来看，最上端的螺纹杆用于和设备的升降驱动轴连接，杆端的六角调节螺母可以微调整个组件的伸出长度，适配不同高度规格的瓶型，不需要更换整套执行头就能完成小范围的工位参数调整。中间段的多层环形结构是导向与缓冲单元，外层的金属套筒承担径向定位作用，避免压合过程中出现偏斜，内层叠装的弹性阻尼环可以吸收压合瞬间的冲击力，

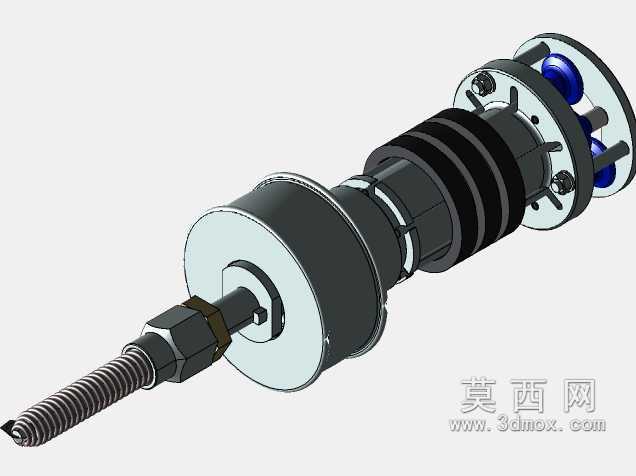

　　当驱动端下行到设定位置时，阻尼环会先产生微量压缩，把刚性冲击转化为平缓的持续压力，不会因为驱动端的行程误差把瓶盖压得过深导致瓶口变形。下端的压合接触端做了分瓣式弹性设计，瓣块之间嵌有蓝色的弹性缓冲件，接触瓶盖顶面时可以自适应瓶盖顶面的微小平面度误差，让整个瓶盖圆周受力均匀，不会出现单侧压偏导致的螺纹错牙、密封垫错位问题，瓣块的内圈做了圆弧过渡，不会刮花瓶盖顶面的印刷标识。设计过程中首先要考虑的是安装边界，上端螺纹杆的直径要匹配常规灌装设备的执行轴安装孔尺寸，整个组件的最大外径不能超过相邻工位瓶体的最小间距，避免多工位并行作业时出现结构干涉，总长度要预留出至少15mm的调节余量，适配瓶身高度±10mm范围内的规格切换，

　　不需要重新调整驱动轴的原点位置。压合端的分瓣数量经过受力验证，六瓣结构的受力均匀性最优，既不会因为瓣数过多导致结构强度不足，也不会因为瓣数太少出现局部应力集中，弹性缓冲件的压缩量控制在3-5mm区间，压缩量太小起不到缓冲作用，太大则会导致压合力不足，瓶盖无法压到位出现漏液隐患。实际应用中，这类组件通常安装在回转式旋盖机的转盘工位上，随转盘做圆周运动的同时完成升降压合动作，金属结构件全部采用不锈钢材质，满足生产车间的清洁要求，可直接用冲洗方式做工位清洁，不会出现锈蚀污染瓶体的问题。导向套筒和中心杆之间做了间隙配合，配合间隙控制在0.02mm以内，既保证升降动作顺畅无卡滞，又不会出现径向窜动导致压合偏斜，阻尼环采用耐油耐老化的弹性材质，

　　长期反复压缩不会出现永久变形，使用寿命可以达到百万次压合作业不需要更换。在做三维建模的时候，要特别注意各零件之间的装配公差，尤其是缓冲件的安装槽尺寸，要预留弹性件的膨胀空间，避免压合过程中弹性件被挤压溢出槽位，螺纹杆和中心主体的连接要做防松设计，避免长期往复动作出现螺纹松动导致压合位置偏移。下端压合瓣的端面要做倒角处理，和瓶盖接触的平面要保证平面度公差在0.05mm以内，确保压合时整个端面完全贴合瓶盖顶面，不会出现局部压痕。这套结构的设计逻辑没有追求复杂的功能集成，而是针对聚胺酸盐瓶盖材质偏脆、容易压裂的特性做了针对性的缓冲优化，相比普通的刚性压头，它的不良品率可以降低九成以上，同时不需要额外增加力控传感器就能实现稳定的压合效果，设备改造成本很低，适合中小产能的瓶装生产线做工位升级使用。安装时只需要把上端螺纹杆拧入设备驱动轴的安装孔，锁紧调节螺母就可以完成固定，后续更换不同规格瓶盖时，只需要更换下端对应的压合接触头，不需要拆卸整个组件，维护效率很高。
