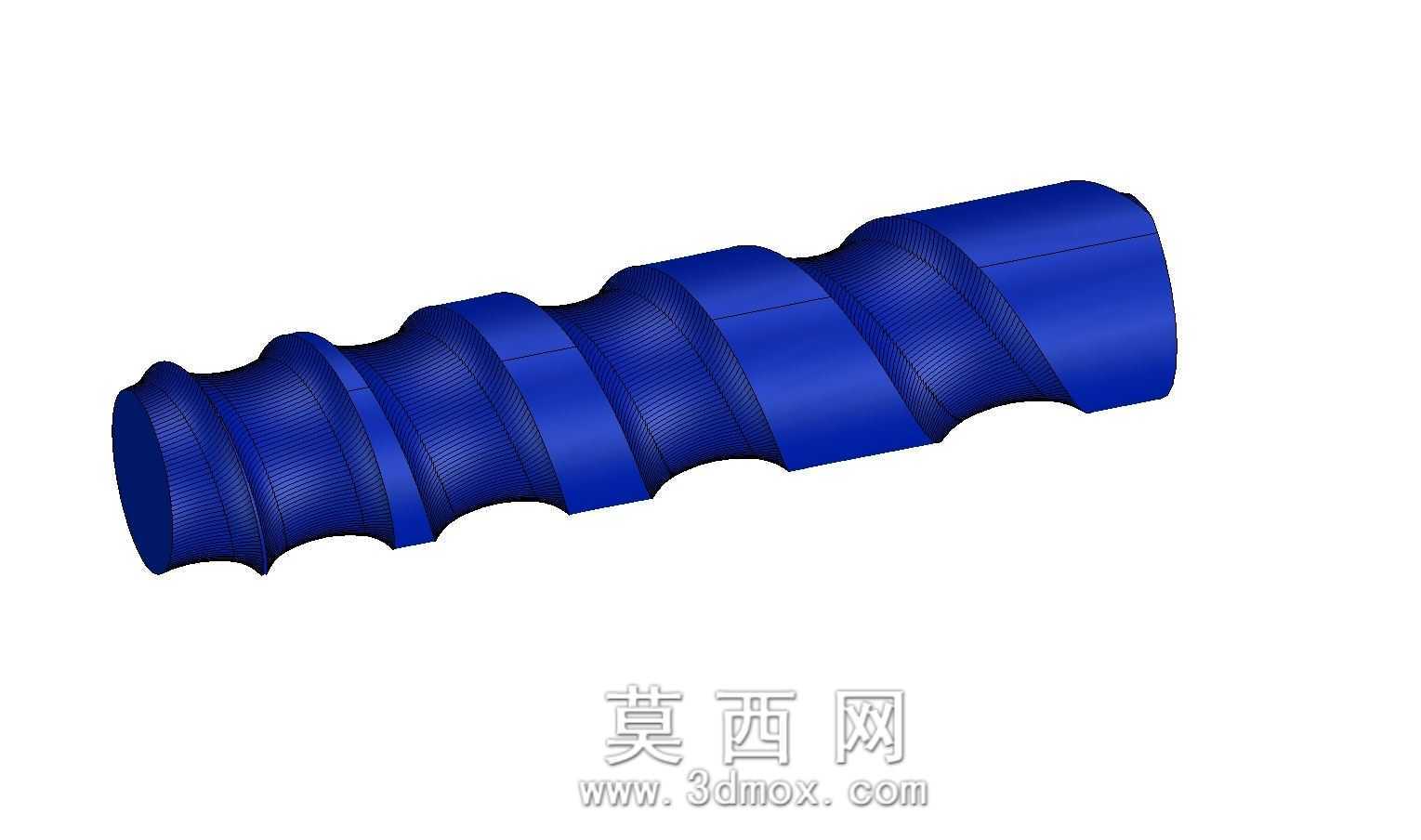

变径螺旋槽输送螺杆结构三维设计

　　在粉体、颗粒物料的定量输送工况里，这类带连续螺旋槽的杆状零件是核心执行元件，常见于小型挤出设备、计量喂料机构、粘稠流体输送单元中，区别于常规等径等距螺杆，该结构采用多段变径配合渐变螺距的槽型设计，能在有限安装长度内实现物料的逐级压缩与匀速推送，避免物料在输送过程中出现架桥、断流或者局部积压结块的问题。从实际装配场景来看，这类螺杆的安装边界需要匹配两端的支撑轴承位与驱动连接端，杆体的外圆轮廓需要和输送套筒的内壁保持均匀的单边间隙，间隙值通常根据输送物料的粒径调整，针对细粉类物料间隙控制在0.1到0.2毫米区间，针对颗粒稍大的工程塑料粒子间隙可放宽至0.3到0.5毫米，间隙过大会造成物料回流降低输送效率，

　　间隙过小则容易出现螺杆与套筒的剐蹭，长时间运行会造成磨损加剧甚至卡滞。设计这类螺杆的时候，首先要确定输送段的总长度与各段的直径变化梯度，进料段通常采用更大的槽深与更宽的螺距，方便物料从进料口快速落入螺旋槽内，随着螺杆向出料端延伸，螺距逐步收窄、槽深逐渐变浅，让物料在推送过程中被逐步压实，保证出料端的物料输送密度稳定，满足定量喂料的精度要求。螺旋槽的截面轮廓采用圆弧过渡设计，避免出现直角死角，减少物料在槽内的残留，针对有一定腐蚀性的物料，槽面的粗糙度需要控制在Ra1.6以下，降低物料粘附的概率。从结构受力角度分析，螺杆工作时主要承受扭矩与轴向的物料反推力，因此杆体的芯部直径需要根据驱动扭矩做强度校核，

　　避免长径比过大造成螺杆运转时出现挠曲变形，尤其是在转速超过300转每分钟的工况下，还需要校核螺杆的临界转速，避开共振区间保证运行平稳。这类螺杆的驱动端通常设计成扁位或者键槽结构，和减速电机的输出轴直接连接或者通过联轴器传动，尾端则采用滑动轴承或者滚动轴承做径向支撑，部分带冷却需求的工况还会在螺杆中心设计通孔，通入冷却介质控制杆体温度，避免热敏性物料在输送过程中受热变质。在三维建模过程中，螺旋槽的生成需要严格匹配螺距变化曲线与直径变化的扫掠路径，每一段螺旋槽的升角需要和对应段的杆径匹配，保证槽面的顺滑过渡，不能出现台阶或者折角，否则会在实际运行中造成物料卡滞，建模完成后还需要做干涉检查，验证螺杆在全行程转动时和套筒、密封件、

　　支撑结构之间是否存在碰撞，同时模拟物料在槽内的流动轨迹，调整槽型的过渡角度，消除流动死区。实际应用中，这类螺杆还会根据输送物料的特性调整槽的表面处理方式，比如输送食品级物料时会做镜面抛光处理，输送带磨损性的矿物颗粒时会在槽面堆焊耐磨层提升使用寿命，安装时需要保证螺杆和套筒的同轴度误差控制在0.05毫米以内，避免运行时出现偏磨。
