摩托车座椅用变径螺旋压缩弹簧结构设计

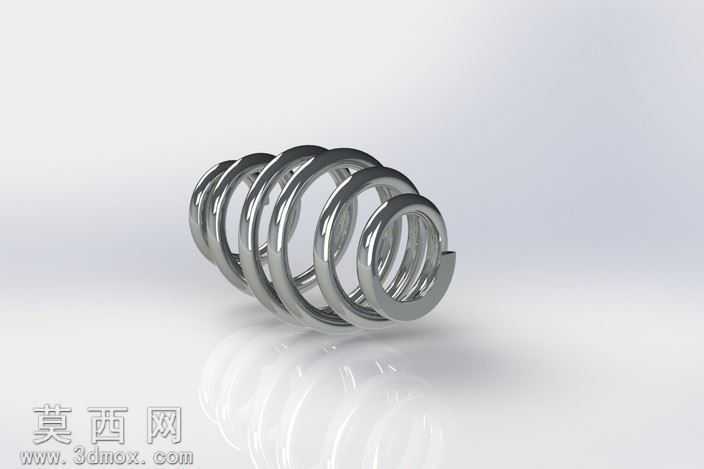

本作品为应用于摩托车座椅的变径螺旋压缩弹簧，建模阶段采用SolidWorks完成全参数化结构搭建，首先以螺旋线作为扫描路径，结合变径参数控制螺旋线的直径渐变规律，使弹簧两端圈径小于中间段圈径，匹配座椅安装空间的限位需求，同时保证受力时的形变均匀性。扫描轮廓采用标准圆形金属丝截面，通过几何约束保证截面与螺旋路径始终保持垂直，避免出现建模扭曲的问题，两端的弹簧圈做并圈磨平处理，保证弹簧安装后的端面平整度，减少工作过程中的偏载风险。材质设置阶段选用高碳钢弹簧钢材质，在材质编辑器中调整金属粗糙度参数至0.12，反射强度设置为0.85，模拟抛光弹簧钢的亮面金属质感，同时添加细微的各向异性反射效果，还原金属丝冷拉加工后的表面纹理特征。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角投射，打出弹簧螺旋结构的明暗层次，辅助光源从另一侧补光消除暗部死黑，底部添加柔光反射板，呈现弹簧放置在光滑台面的倒影效果，突出金属材质的通透反光特性。结构设计上充分考虑座椅减震的工况需求，变径结构让弹簧在受载初期刚度较低，提供柔软的乘坐触感，随着载荷增大，大圈径部分逐渐并圈，弹簧刚度随之提升，避免座椅出现触底的情况，同时螺旋升角经过反复参数调整，保证弹簧压缩过程中圈与圈之间不会出现卡滞，有效提升弹簧的疲劳使用寿命。建模过程中对弹簧的有效圈数、总圈数、节距参数都做了参数化关联，可根据不同车型的座椅载荷需求快速调整参数生成适配的模型，两端的磨平长度严格按照弹簧设计标准设置，保证安装基准面的平面度公差符合装配要求，整体模型无碎面、无几何错误，可直接用于后续的有限元受力仿真、装配干涉检查以及工程图纸导出。
