多瓶装啤酒塑料周转携运箱结构设计

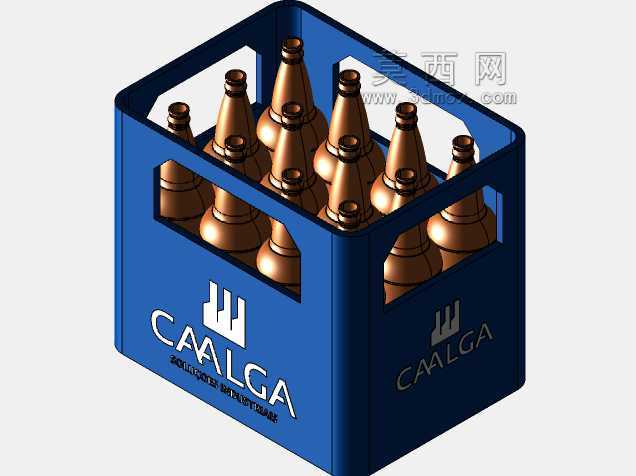

　　这款携运容器的设计初衷，是解决瓶装啤酒在短途周转、门店端配送、消费者批量携带场景下的握持不便、瓶身磕碰、堆叠滑移问题，区别于一次性纸质包装箱，可反复周转使用，适配餐饮门店补货、商超散售、户外聚餐携酒等多类场景。从结构设计逻辑来看，箱体采用一体注塑成型的框式镂空结构，没有多余的拼接部件，整体壁厚控制在2.5-3mm区间，既保证常温下的抗冲击强度，又能控制整体自重，单箱空载重量控制在400g以内，人工搬运时不会产生额外负重。瓶位采用矩阵式排布，单箱共设置12个独立瓶位，每个瓶位内侧设置3道环形凸筋，凸筋高度12mm，刚好贴合啤酒瓶瓶身下部的锥度过渡位置，装入瓶身后可限制瓶身的径向窜动，即使搬运过程中出现小幅倾斜，

　　瓶身也不会在箱内发生碰撞导致爆瓶、掉盖问题。箱体两侧的握持槽采用内凹式设计，槽口边缘做R8圆角过渡，握持时手掌受力均匀，不会出现硌手问题，槽位深度设置为90mm，成年男性手掌可完全伸入握持，单手提携时重心与握持点的垂直距离控制在150mm以内，长时间提拿也不会产生明显的肌肉酸胀感。箱体顶部边缘设置有10mm高的堆叠定位凸台，对应箱体底部设置同尺寸的定位凹槽，空箱堆叠或者满箱堆码时，上下箱体可通过凸台凹槽实现嵌合定位，堆码三层时也不会出现滑移倾覆问题，适配仓储端的平面堆垛需求，不需要额外的货架辅助即可实现稳定存放。箱体侧面的标识区域采用下沉式平面设计，可直接丝印品牌标识，不会因为搬运过程中的剐蹭导致标识脱落，下沉深度0.5mm，

　　丝印后标识面与箱体侧面基本齐平，堆码时不会剐蹭到相邻箱体的表面。从安装边界与适配性来看，瓶位的内径设置为72mm，可适配国内主流的600ml、500ml玻璃瓶装啤酒，也可兼容同直径规格的玻璃瓶装汽水、预调酒产品，不需要额外调整结构即可实现多品类通用。箱体底部设置有4个高度5mm的支撑脚，将箱体主体与放置平面隔开，即使放置面有少量积水，也不会浸泡到瓶底位置，同时支撑脚的排布刚好适配手动液压搬运车的叉齿间距，整托搬运时叉齿可顺利伸入箱体下方，不会卡滞。镂空结构的设计一方面是为了减轻箱体自重，另一方面是为了方便清洗，周转使用后可直接用高压水枪冲洗，箱内残留的积水、酒液可直接从镂空缝隙流出，不会在箱体积存污渍，符合餐饮行业的卫生清洁要求。

　　箱体的边角位置全部做R15圆角过渡，没有尖锐棱角，搬运过程中即使碰到人体或者其他设备，也不会造成磕碰损伤，同时圆角结构可分散应力，在箱体受到撞击时不会出现直角位置的应力开裂问题，提升整体使用寿命。在材料选型的适配设计上，结构预留了HDPE注塑成型的收缩余量，拔模斜度设置为1.5度，注塑生产时可顺利脱模，不需要额外的侧抽芯结构，可降低模具的加工复杂度与生产成本，适合大批量量产。箱体的整体外轮廓尺寸控制在320mm240mm280mm，刚好适配标准物流托盘的排布尺寸，1200mm*1000mm的标准托盘上每层可放置12个满箱，堆码4层时总高度不超过1300mm，符合公路货运的装载高度限制，可最大化提升物流装载效率。
