多铰接式合页连接结构件

　　日常做设备结构设计时，这类多铰接合页结构的应用场景其实比普通单轴合页宽很多，不像普通合页只能绕单一转轴做定角度开合，这类带三个同轴铰接筒的结构，常被用在需要分段折叠、大角度翻转的设备防护门、输送线侧挡翻板、工装夹具的开合压臂上，尤其是在需要避让操作空间的工位，多段铰接的结构能让门板或者挡板翻折后完全贴靠在设备侧面，不会像单轴合页那样翻起后突出一截占用操作通道。

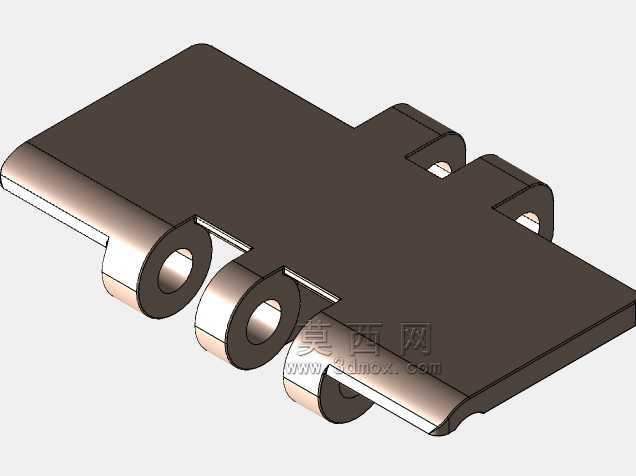

　　从实际使用的功能特性来看，这个结构件的主体是一块平整的钣金承载板，板体一侧做了卷边圆弧过渡，既可以避免钣金锐边划伤操作人员，也能提升板体边缘的结构强度，防止长期受载后出现边缘变形翘曲。三个并排的铰接筒是和配套销轴配合的核心部位，每个铰接筒的内孔同轴度要求是设计时的核心管控点，要是三个筒的内孔不同轴，销轴穿入后会出现卡滞，开合过程中阻力过大，甚至长期磨损后出现铰接松动、板体下垂的问题。板体上侧延伸出的两个带孔凸耳，是用来和活动端的部件做固定连接的，凸耳上的安装孔位置精度直接决定了装配后整个铰接结构的开合顺畅度，设计时一般会把安装孔的位置公差控制在±0.1mm以内，避免装配时出现孔位错位需要强行掰动部件才能安装的情况。

　　设计这类结构的时候，首先要考虑的是安装边界的限制，铰接筒的外径决定了整个结构折叠时的最小回转半径，要是安装位置旁边有其他突出的零部件，就需要核算铰接筒转动时的包络空间，防止开合过程中和周边部件发生干涉。板体的厚度选择要匹配实际承载需求，如果是用在小型设备的防护门上，1.5mm到2mm的冷轧钢板厚度就足够满足强度要求，如果是用在输送线的重载挡边，就需要把板厚提升到3mm以上，同时铰接筒的壁厚也要对应加厚，避免重载下铰接筒出现开裂变形。卷边部分的圆弧半径一般取板厚的2到3倍，半径太小的话钣金折弯时容易出现开裂，半径太大又会占用不必要的安装空间，还容易在卷边位置积存杂物，影响设备清洁。

　　实际装配的时候，铰接筒内孔和销轴的配合间隙要控制在合理范围，间隙太小容易因为加工误差或者现场的粉尘、油污堆积出现卡滞，间隙太大又会导致板体开合时出现晃动，定位精度不足。一般轻载场景下选用H8/f7的间隙配合就可以满足使用要求，重载场景下可以在铰接筒内压入铜套或者自润滑衬套，提升铰接部位的耐磨性能，延长整个结构的使用寿命。板体的平面度也是需要注意的细节，如果板体冲压或者折弯后平面度超差，固定在门板或者挡板上之后会出现贴合不严、缝隙不均匀的问题，既影响外观，也可能导致防护结构的密封性能不达标。

　　另外两个凸耳的设计也有讲究，凸耳的突出长度不能太长，否则会降低凸耳根部的结构强度，长期受翻转力矩的作用容易在根部出现断裂，凸耳上的安装孔距离板体边缘的距离要大于两倍的孔径，避免安装螺丝时孔位周边出现应力集中导致板体开裂。在做三维建模的时候，这类钣金结构要优先用钣金模块进行建模，准确预留折弯扣除量，保证加工出来的实物尺寸和设计尺寸一致，铰接筒的卷圆特征要准确还原实际加工的工艺特性，不要做成完全理想化的整圆结构，要预留出卷圆工艺的接缝位置，避免建模和实际加工工艺脱节，导致生产出来的零件无法装配。

　　在不同的应用场景下，这个结构还可以做针对性的调整，比如用在有腐蚀环境的设备上，可以把材质换成304不锈钢，表面做拉丝或者电解抛光处理；用在需要频繁开合的自动化设备上，可以在铰接位置预留润滑脂注油孔，定期加注润滑脂降低磨损；如果是用在有外观要求的民用设备上，还可以在板体表面做喷塑、烤漆处理，调整板体的外形线条适配整体设备的外观风格。
