盘类回转承载安装基座结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:373629
  • 盘类回转承载安装基座结构设计

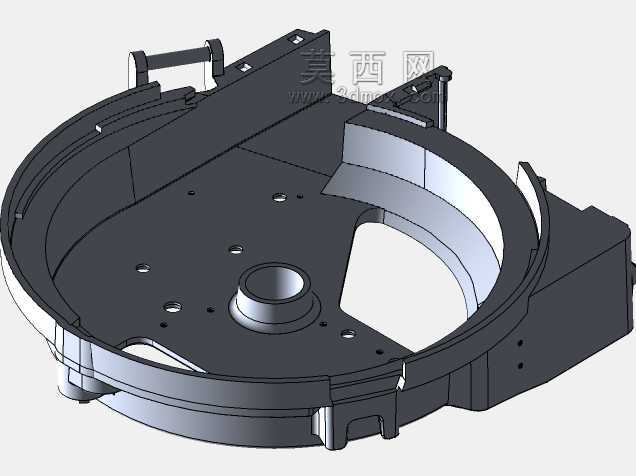

  该盘类承载基座多应用于自动化回转上料工位、小型旋转作业平台以及轻工设备的分度承载环节,作为整套回转机构的核心安装基准件,承担上部作业组件的载荷传递、定位约束以及周边附属构件的安装衔接功能。实际产线应用中,这类构件常配套振动盘出料衔接工位、旋转检测工装台、小型多工位转序设备使用,区别于标准回转支承的独立轴承结构,该基座将安装定位面、周边附件挂载位、中心转轴配合位做了一体化结构整合,减少了多零件拼接带来的装配累积误差,也降低了设备组装时的配合调校工作量。从结构设计逻辑来看,整体采用半围合式盘形轮廓,外侧弧形围挡结构一方面对上部回转运动的构件形成侧向防护,避免作业过程中细小工件、碎屑卡入回转间隙,另一方面围挡上预留的凸耳安装位,

  可直接固定光电传感器安装支架、挡料构件、行程触发拨片等周边附属零件,无需额外设计转接支架。中心位置的凸台结构为核心转轴配合位,凸台的内孔与端面分别承担转轴的径向定位与轴向承载,凸台端面预留的多个沉孔用于锁紧轴承端盖或者转轴法兰,保证回转副的轴向间隙可控。盘面上分布的多组不同孔径的安装孔,按照实际挂载组件的安装点位做了差异化排布,部分小孔用于固定走线卡扣、小型导向件,大尺寸沉孔则用于锁紧上部作业平台或者工装夹具,所有孔位的位置度公差均围绕中心回转基准做同轴度约束,避免安装后上部组件出现回转偏心问题。盘面一侧开设的异形镂空区域,并非单纯的减重设计,实际是为下部驱动组件的传动件预留避让空间,可容纳同步带轮、

  齿轮或者凸轮分割器的输出端衔接结构,同时镂空区域也方便设备维护时直接观察下部传动副的运行状态,无需整体拆解上部平台。基座外侧延伸的两个带孔凸耳结构,为整个基座与设备机架的固定安装位,凸耳的安装面与盘面基准面做了共面加工处理,保证基座锁紧在机架上后,盘面的水平度偏差控制在设备运行允许的范围内,避免因安装面倾斜导致回转组件出现偏磨、卡顿问题。基座底部边缘设置的多个凸起支脚,一方面在基座与机架安装面之间预留出走线间隙,方便设备的气管、线缆从盘底排布,另一方面支脚的接触面做了小面积精加工处理,减少大面积平面加工带来的平面度误差累积,也能降低加工时的材料去除量,提升加工效率。从安装边界来看,

  整体轮廓的最大回转半径适配常见的300-400mm规格小型转台设计需求,中心凸台的高度满足常规深沟球轴承或者交叉滚子轴承的安装厚度要求,外侧围挡的高度刚好覆盖回转组件的下部间隙,既不会因为围挡过高干涉上部工装的旋转运动,也不会因为高度不足失去侧向防护作用。设计过程中针对壁厚做了差异化处理,承载集中的中心凸台、安装凸耳位置做了局部加厚,避免锁紧受力时出现结构变形,非承载的盘面区域则适当减薄,在保证整体结构刚性满足10kg以内上部载荷使用需求的前提下,尽可能控制构件的整体重量。所有边角位置均做了圆角过渡处理,既避免加工和装配过程中尖锐边角划伤操作人员,也减少热处理或者注塑成型过程中的应力集中问题,提升构件的长期使用稳定性。这类一体化盘形基座相比传统的拼接式转台底座,省去了多个零件之间的配合调校环节,装配时只需将中心转轴与凸台配合锁紧,再通过外侧凸耳将基座固定在机架上,即可完成基准部分的安装,大幅缩短设备的组装周期,也降低了后期维护时的拆解难度。
