双泵组配套弯接输送管路结构设计

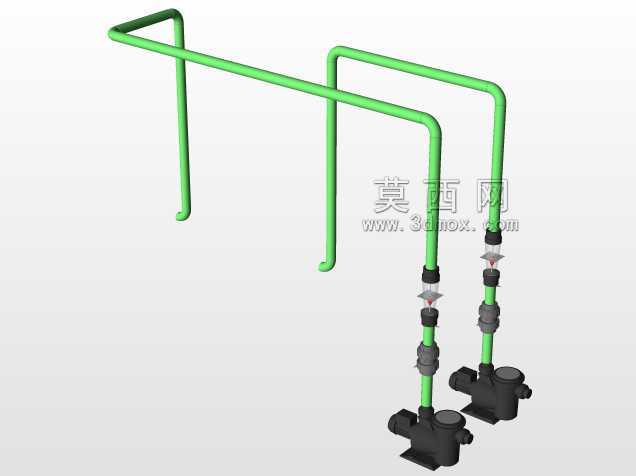

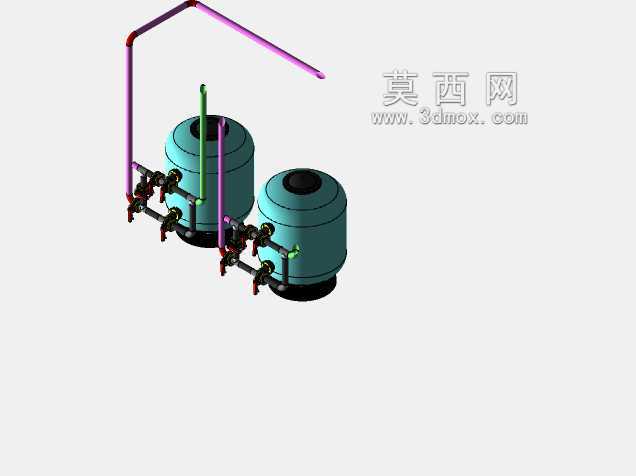

　　这套管路结构主要配套流体输送场景下的双泵并联布设工况，常见于中小型水处理单元、化工助剂投加系统、冷却循环水支路这类需要双泵互为备用或者联合供液的现场，实际运行中可根据管路末端的流量需求，选择单泵独立运行或者双泵同时启动，管路的走向设计完全贴合现场常见的贴墙架空布设要求，避免占用地面通行与设备检修空间。从结构功能来看，竖直段的管路上依次配置了接头、控制阀件与过滤组件，每台泵的出口端先通过短接硬管连接过滤件，过滤件上方设置控制阀门，可单独切断单台泵的通路，在单泵故障检修时无需关停整套系统，只需关闭对应支路的阀门即可拆检泵体或者更换过滤元件，不会影响另一台泵的正常供液，大幅降低运维过程中的系统停机时长。

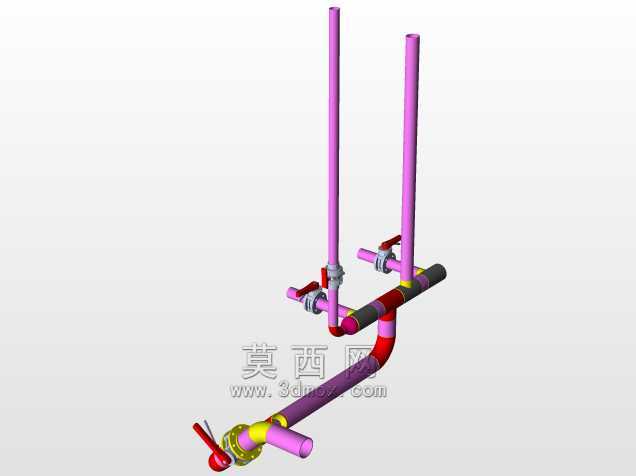

　　管路的弯折段全部采用大曲率半径的冷弯弯管结构，没有采用直角弯头拼接，一方面可以减少流体在弯折处的局部阻力损失，降低泵组的输出扬程损耗，另一方面也能避免直角拐角处的介质沉积，尤其是输送含有少量固体颗粒的流体时，大曲率弯管不容易出现积料堵塞的问题，长期运行的管路通畅性更有保障。设计过程中首先确定了两台泵的安装间距，结合常用的小流量离心泵的底座安装尺寸，预留了足够的泵体操作空间，保证泵端的接线、排气阀操作、密封件更换都有足够的操作余量，竖直管段的高度根据现场常见的架空管线高度设定，水平延伸段的高度避开了人员通行的头部碰撞区间，同时水平管段设置了微小的倾斜坡度，在系统停机检修时可以通过管段最低点的排空口将管内残留介质完全排净，

　　避免残留介质长期滞留管内造成管壁腐蚀或者冬季冻裂管路。管路的连接全部采用标准法兰与快接接头组合的方式，竖直段上的各个阀件、过滤组件都可以单独拆卸，不需要整体拆解管路，安装时可以先将两台泵固定在基础基座上，再逐段拼接竖直管段、弯管段与水平主管，每段管路的长度都控制在人工可独立搬运的范围内，现场安装不需要大型吊装设备，两名运维人员即可完成整套管路的组装作业。水平主管的末端预留了标准连接法兰，可以直接对接后续的工艺主管道，不需要额外加工转接头，适配性较强。从安装边界来看，整套结构的水平投影宽度与两台泵的底座安装宽度保持一致，不会额外占用过多的横向安装空间，竖直方向的最高处距离泵基础面的高度符合常规车间架空管线的布设规范，

　　不会遮挡车间内的照明与消防设施，管路的固定点设置在弯管的受力集中处，通过管卡与墙面或者支架固定，避免泵组运行时的振动传递到长距离水平管段造成管路晃动或者接头松动。实际运行时，流体从泵体增压后进入竖直管段，先经过过滤组件滤除介质中的杂质，避免杂质进入后续的控制阀件与工艺设备造成卡堵，再经过控制阀调节支路流量，之后通过弯管汇入水平主管，统一输送到下游工艺端，双支路的对称结构设计可以保证两个泵出口的管路阻力基本一致，双泵联合运行时不会出现偏流问题，单泵运行时另一支路的阀门关闭后也不会形成流体死区，下次启动时只需要短暂排气即可正常供液。
