客车钣金连接固定支架结构设计

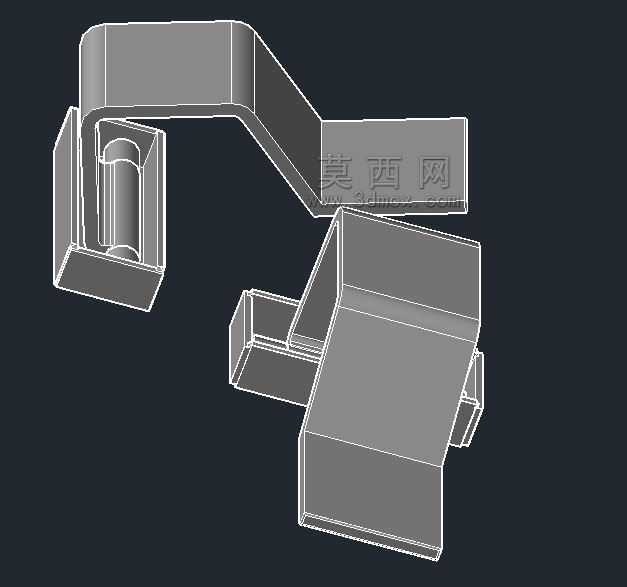

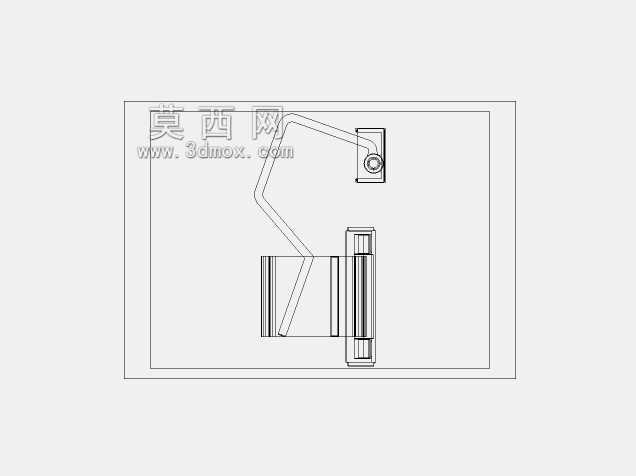

　　该构件属于客车车身装配体系内的专用钣金连接支架，主要应用在客车内饰覆盖件与车身骨架的衔接位置，承担内饰板、线束固定卡扣、局部装饰件的承载与定位功能，在公交车型的侧围内饰、顶棚边角、车门内饰板的装配节点中，这类支架是替代塑料卡扣实现高强度连接的核心结构件，尤其在车辆长期运行产生振动的工况下，钣金支架的抗疲劳性能远优于常规塑料固定件，能避免内饰件松动、异响等常见售后问题。从结构功能来看，该支架采用一体化折弯成型工艺，整体分为三个功能区段：带圆弧过渡的长臂段主要用于跨越车身骨架的凸起结构，规避骨架上的焊缝、凸起铆钉等安装干涉点，长臂末端的U型卡槽结构直接卡接在车身矩形管骨架的棱边上，卡槽内侧预留的间隙可以适配骨架生产时的尺寸公差，

　　安装时无需额外打孔，直接卡入后配合抽芯铆钉即可完成预固定，大幅提升总装工位的装配效率。下方的盒型支座段是主要的承载区域，平面度控制在0.2mm以内，用于贴合内饰件的安装背面，支座上预留的两个安装孔位对应内饰件的定位柱，装配时可以直接实现定位，减少工装调整时间。设计过程中优先考虑了冲压工艺的可行性，所有折弯内角均采用与板材厚度匹配的圆角，避免折弯处出现应力集中导致的开裂，长臂段的圆弧过渡并非单纯的造型需求，而是根据安装空间的边界做的避让设计：在实车安装位置，侧围骨架与内饰板之间存在弧形的线束走向空间，支架的圆弧段刚好贴合线束的布置走向，不会对线束造成挤压，同时圆弧结构相比直角折弯能提升长臂的抗扭刚度，在车辆行驶产生的交变振动下，

　　长臂段的形变量可以控制在0.1mm以内，不会出现长期使用后支架变形导致的内饰错位。从安装边界来看，该支架整体占用的安装空间在X/Y/Z三个方向的尺寸均适配客车侧围骨架的标准间距，U型卡槽的开口尺寸匹配常用的20*40mm矩形钢管规格，盒型支座的安装孔位间距符合客车内饰件的通用安装孔距标准，可以直接适配同平台多款车型的内饰安装需求，无需针对单一车型重新开模。结构设计时还考虑了防腐性能，所有锐边均做了倒钝处理，避免电泳工序中出现积液导致的后期锈蚀，折弯处的材料延展率经过核算，采用常用的1.2mm厚冷轧钢板冲压时，折弯处的材料减薄率不会超过15%，满足商用车零部件的强度要求。在实际装配场景中，这类支架通常会在焊装车间后期与车身骨架做预装，

　　卡入骨架后先采用单点铆接固定，待总装车间装配内饰件时再通过支座上的孔位做最终紧固，预装后的支架不会在车身转运过程中脱落，也不会因为焊接飞溅导致支架变形，相比需要焊接的固定支架，这种卡接式的钣金支架不会破坏骨架的镀锌层，防腐性能更优。针对不同车型的内饰安装高度差，长臂段的长度可以在现有基础上做小幅调整，无需更改整体的折弯工序和卡槽结构，具备一定的平台化适配能力，能减少零部件的种类，降低供应链的管理成本。
