农业水治理用带安装孔方形过滤盖板结构

　　做农业灌溉水治理相关项目快八年，经手的过滤系统配件改型不下二十次，这次的方形带孔盖板结构，是针对Pentek系列滤瓶配套做的安装适配件，最早是在Grainger供应链的配套项目里接触到这类需求，当时现场反馈原有塑料盖板在户外露天使用两年后，受紫外线照射加上灌溉水带的弱腐蚀性，边缘出现翘曲，导致滤瓶安装位密封不严，雨季的时候泥水会顺着缝隙渗进滤瓶安装腔，堵死进水端的Y型前置滤网，运维人员每次清理都要拆四颗固定螺栓，耗时比换滤芯还久。

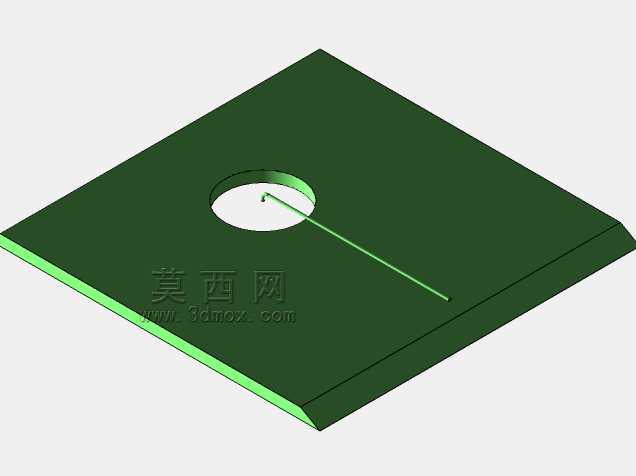

　　这个盖板的设计没有走常规圆形滤瓶端盖的思路，而是采用正方形平板结构，核心是适配户外集成式过滤站的层叠安装需求——很多农业基地的过滤组是架在离地四十公分的镀锌方管支架上，方形结构可以直接搭在两根平行的4040铝型材横梁上，不需要额外做转接抱箍，安装的时候只需要在四个角打M6的沉头孔，就能直接固定，比圆形盖板少做两个弧形适配支架，现场安装工时能缩短近三分之一。板面上的单圆孔是滤瓶的穿装位，孔径匹配标准10寸大胖滤瓶的颈部外径，孔边做了1.5mm的翻边处理，这个细节是之前踩过坑才加上的：最早的平板孔没有翻边，滤瓶拧上之后，橡胶密封圈是贴在平板平面上，现场安装如果螺栓预紧力不均匀，密封圈会被挤向一侧，导致渗漏，加了翻边之后，密封圈可以卡在翻边的内侧圆柱面上，相当于给密封圈做了径向定位，哪怕四个角的螺栓预紧力有15%的偏差，也不会出现密封圈偏移漏水的问题。

　　从安装边界来看，这块盖板的边长尺寸是匹配现有过滤站的标准模组间距，板厚选的是8mm，不是随便定的数值：之前试过6mm厚的板材，在滤瓶装满水加上工作压力0.6MPa的情况下，板面中心会有0.3mm的下挠，长期使用会导致孔边的翻边出现应力集中，有开裂风险；如果选10mm的板材，重量会增加25%，户外高空安装的时候一个人很难托举对位，8mm的厚度刚好把满载下的挠度控制在0.1mm以内，重量也控制在单手握持可操作的范围。板面从圆孔边缘延伸到侧边的细槽是泄压导流槽，这个结构是针对低温环境设计的：北方冬季灌溉停用时，滤瓶里残留的水如果没排干净，结冰膨胀会把滤瓶撑裂，导流槽可以在滤瓶内压力异常升高的时候，让少量水顺着槽流到盖板外侧，给运维人员直观的泄漏提示，同时避免压力直接顶裂盖板本体。

　　实际应用场景里，这类盖板不光用在农业灌溉的水过滤系统，在小型畜牧场的饮水过滤、园林喷灌系统的前置过滤组里也能通用，因为方形结构的安装适配性比圆形强太多，不管是架在型材支架上，还是直接固定在水泥基座的预埋钢板上，都不需要额外加工异形连接件。设计的时候特意把四个角做了R5的圆角，不是为了好看，是现场安装的时候，直角边很容易刮破运维人员的工作服，甚至刮伤手臂，圆角处理之后，哪怕是戴薄的劳保手套操作，也不会被边角划到。孔边的翻边高度做的是3mm，刚好能卡住标准滤瓶密封圈的1/3厚度，既不会因为翻边太高导致滤瓶拧不到位，也不会因为太矮起不到定位作用，这个尺寸是前后改了三次样件，在现场做了三个月的试运行才定下来的。

　　之前有同行问过，为什么不直接用市面上现成的滤瓶盖板，其实现成的盖板大多是针对家用净水设备设计的，安装位是单孔壁挂，根本适配不了农业场景多组滤瓶并排安装的支架结构，而且家用款的板材大多是回收PP料，抗紫外线性能差，户外用一年就会变脆开裂。这个结构的盖板用改性PP加抗紫外线母粒注塑，板面的平整度控制在0.2mm以内，保证和支架横梁贴合的时候没有缝隙，不会因为长期振动出现螺栓松动。导流槽的深度是1mm，不会影响板面的整体结构强度，哪怕有少量水顺着槽流出来，也会直接滴到下方的接水盘里，不会流到支架上造成镀锌层腐蚀。

　　从结构设计的角度来说，这类过滤配件不需要太复杂的曲面或者特殊结构，核心是要贴合现场的安装和运维需求，很多工程师做设计的时候只看样本上的安装尺寸，忽略了现场实际的操作空间、环境因素、运维人员的操作习惯，最后做出来的东西尺寸是对的，但用起来处处别扭。这个盖板的设计就是把现场遇到的渗漏、安装麻烦、低温冻裂、边角刮手这些实际问题，一个个通过结构细节解决掉，没有什么高精尖的技术，但每一处尺寸都是从实际使用里磨出来的，不管是做新过滤站的集成设计，还是老设备的配件更换，这个结构都能直接适配，不需要再做二次改型。
