水过滤总成用帽式塑料过滤构件

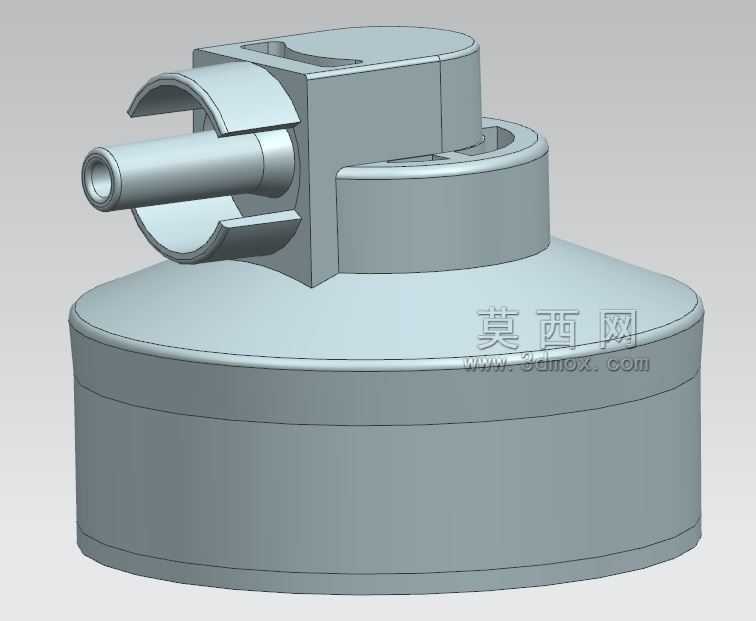

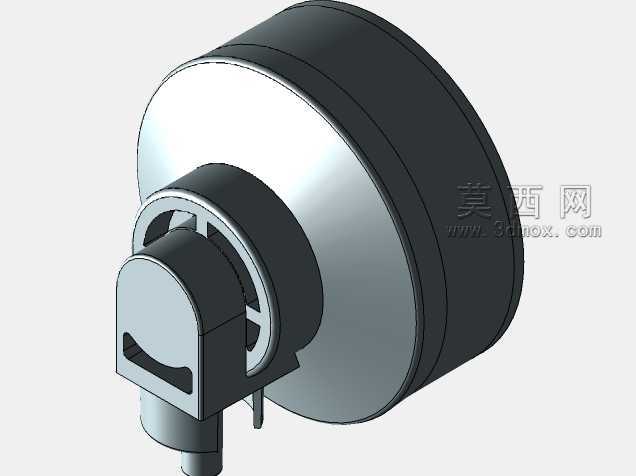

　　在民用净水设备、小型工业循环水支路、家用涉水家电的流体回路里，这类帽式塑料过滤构件是水过滤总成里承担前置粗滤功能的核心配套件，日常接触的场景涵盖家用厨下净水器进水端、台式净饮机内置过滤单元、小型冷却水循环装置的入水防护段，主要作用是拦截水流中携带的大颗粒杂质，比如管路脱落的碎屑、水中裹挟的沙粒、安装残留的密封胶条碎块，避免这些硬质杂质进入后端精度更高的滤芯或者控制阀件，造成流道堵塞、密封面划伤甚至阀件卡滞失效。从结构设计逻辑来看，整个构件采用上下分体式的帽型布局，下部是圆柱状的容污腔，外壁做了均匀的壁厚过渡，没有突兀的壁厚差，能避免注塑生产时出现缩痕、翘曲的问题，容污腔的上端面做了一圈凸起的密封配合止口，和过滤总成的上盖装配时，

　　能通过压紧密封圈实现周向密封，防止未经过滤的水流从配合缝隙短路流走。上部的接口段做了快插式的侧向出水接头，接头的外径尺寸匹配常规6mm净水用PE管的快插标准，接头上的环形凹槽是用来卡接快插接头的锁紧卡簧，安装时只要把PE管插到底，靠内部的O型圈和卡爪就能实现无螺纹快速连接，不需要额外缠生料带或者打密封胶，能大幅提升总成装配的效率。接口旁的弧形卡扣结构是和总成基座做卡接固定的结构，卡扣的内弧面和基座上的圆柱凸台完全贴合，装配时只需要将构件对准基座下压旋转，卡扣就能滑入基座的卡槽内实现轴向固定，不需要额外打螺丝，拆卸维护时只要反向旋转就能取出构件清理截留的杂质，日常运维的操作门槛很低。设计时特意将进水和出水的流道做了圆弧过渡，

　　没有直角拐角，能降低水流经过时的局部阻力，减少水压损失，同时避免杂质在流道拐角处沉积造成长期堵塞。容污腔的内部容积经过测算，能容纳常规水质下3到6个月拦截的杂质量，不需要频繁拆洗，内壁做了光滑的脱模斜度，清洗时只要用清水冲洗就能把截留的杂质冲掉，没有容易藏污纳垢的死角。安装边界上，整个构件的最大外径控制在常规单级滤瓶的内径范围内，总高度不会超出滤瓶的内部安装空间，侧向伸出的接头和卡扣的最大外轮廓不会和滤瓶内壁发生干涉，装配后构件的下端和滤瓶底部预留了3mm左右的间隙，保证进水水流能均匀进入容污腔的周向，不会出现偏流导致局部过滤负荷过大的问题。材质选用食品级的聚丙烯塑料，能满足涉水部件的卫生要求，同时具备足够的韧性，

　　卡接装配时不会因为受力出现开裂，长期在0到40摄氏度的水环境下工作不会出现材质脆化的问题，表面的粗糙度控制在Ra1.6以下，能减少杂质颗粒在表面的附着。在实际选型匹配时，要注意这个构件的接头尺寸和卡接卡扣的弧度必须和对应总成的基座完全匹配，不能随意替换不同规格的构件，否则会出现密封失效或者固定不牢的问题，流道的通径设计匹配每分钟2升以内的水流量，完全满足家用净水设备和小型循环水支路的流量需求，不会因为通径不足造成出水流量衰减。
