除尘器用异径过渡连接支管结构

　　在工业除尘系统的管路布设作业中，不同通径的除尘管道对接一直是现场安装容易出现密封失效、流道紊乱的常见节点，这款过渡支管正是针对这类对接场景设计的专用连接件，主要用于袋式除尘器、旋风除尘器等设备的进出口管路，实现两段不同直径风管的平顺过渡连接，避免管路变径处出现直角台阶造成的气流涡旋，减少含尘气流在管内的积灰堵塞风险，同时降低管路局部阻力损失，提升整个除尘系统的运行能效。从结构设计来看，该支管采用阶梯式变径结构而非常规的锥形渐缩/渐扩结构，这种设计的核心考量是适配现场已有的固定法兰接口，两段连接端均为等径直段，可直接与对应通径的标准风管承插或者法兰对接，无需额外加工过渡坡口，安装时的对中难度大幅降低，尤其适合现场改造类项目中，

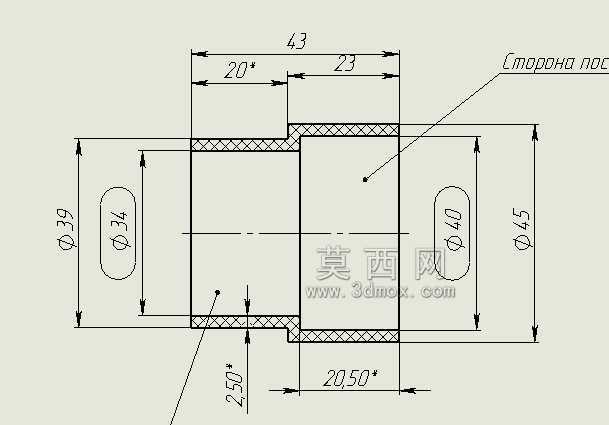

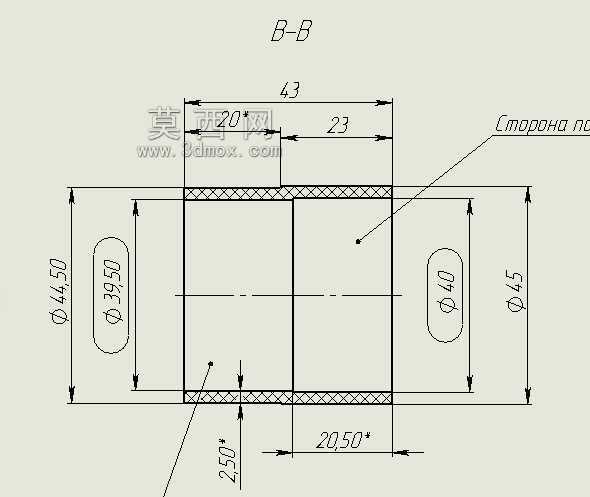

　　原有管路位置已经固定、无法调整同轴度的安装场景。从尺寸边界来看，该支管总轴向长度为43mm，其中小直径端的直段长度为20mm，大直径端的直段长度为23mm，大端的径向定位台阶长度为20.5mm，安装时可直接将两段风管分别套入对应直段，依靠台阶面实现轴向定位，无需额外测量插入深度，能有效避免因插入深度不足导致的连接脱落或者插入过深造成的流道遮挡。管径参数上，小端连接侧的管道适配外径为39mm，支管小端的通流内径为34mm，大端连接侧的管道适配外径为45mm，支管大端的通流内径为40mm，管壁厚度统一为2.5mm，这个厚度选型兼顾了结构强度与材料成本，采用常规塑料3D打印或者金属切削加工均可满足使用强度要求，

　　管壁的均匀厚度设计也能避免注塑或者3D打印过程中出现的缩痕、应力集中问题。支管两端的直段外壁均设计为光滑圆柱面，可适配卡箍连接、粘接、焊接等多种管路连接方式，现场施工时可根据输送介质的温度、腐蚀性灵活选择连接工艺，比如常温工况下的木工除尘系统可采用PVC粘接，高温烟气工况则可采用金属材质焊接连接。流道设计上，内部变径处采用直角台阶过渡而非圆弧过渡，这一设计并非疏忽，而是针对含尘气流的特性优化：当含尘气流从小管径段流向大管径段时，流速会自然降低，直角台阶处形成的微小涡旋反而能减少大颗粒粉尘在变径处的沉积，避免长期运行后粉尘堆积堵塞流道，这一点和常规通风管道的渐扩变径设计逻辑有明显区别，是针对除尘管路含尘介质的专属优化。

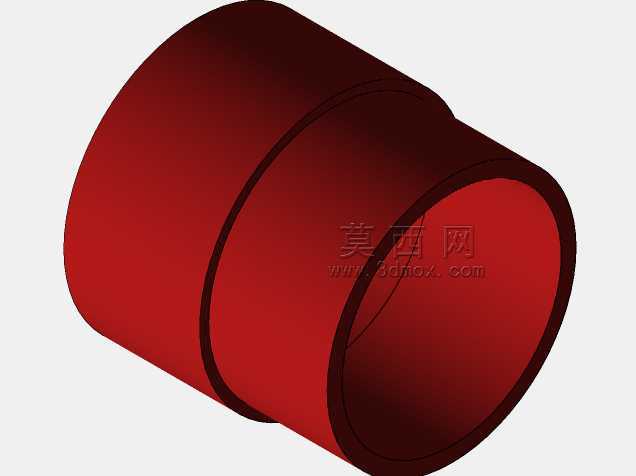

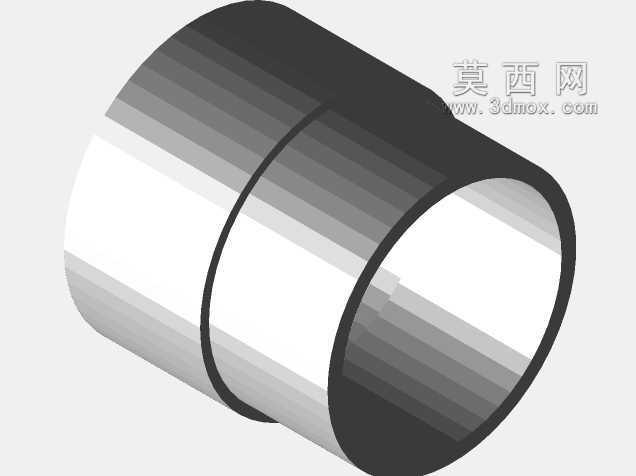

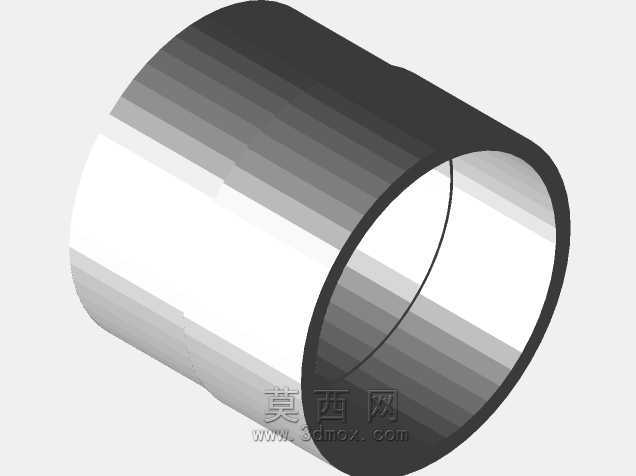

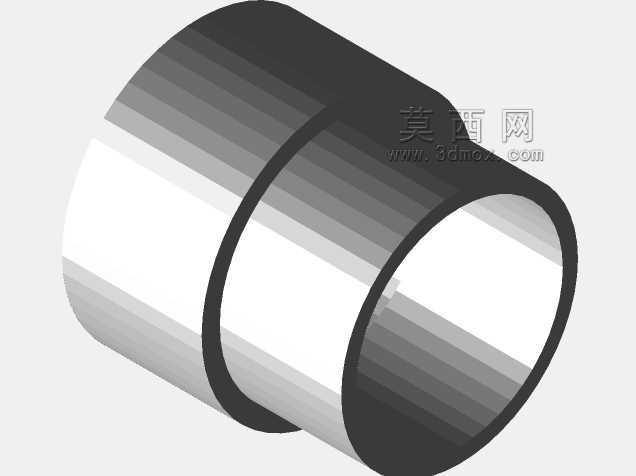

　　实际选型使用时需要注意，该支管的安装方向需要匹配气流流向，需保证小直径端接上游高流速管路，大直径端接下游低流速管路，若反向安装则会在变径台阶处形成强烈的节流效应，大幅增加管路阻力，甚至会造成大颗粒粉尘在台阶处撞击沉积。另外该支管的外形为规则回转体结构，没有额外的突出结构，安装后占用的径向空间最大为45mm，可在狭窄的设备旁管路间隙中安装，无需预留过大的操作空间，适合除尘器本体周边密集管路的布设场景。在三维建模过程中，该零件的特征构建逻辑也非常清晰，先绘制回转截面草图，通过回转命令生成主体结构，再对两端的棱边做微小的倒角处理，去除加工毛刺，避免安装时划伤密封件或者施工人员，整个建模过程无需复杂的曲面特征，参数化修改便捷，若实际项目中需要调整管径、长度参数，只需修改对应草图尺寸即可快速生成适配的模型，大幅提升设计复用效率。
