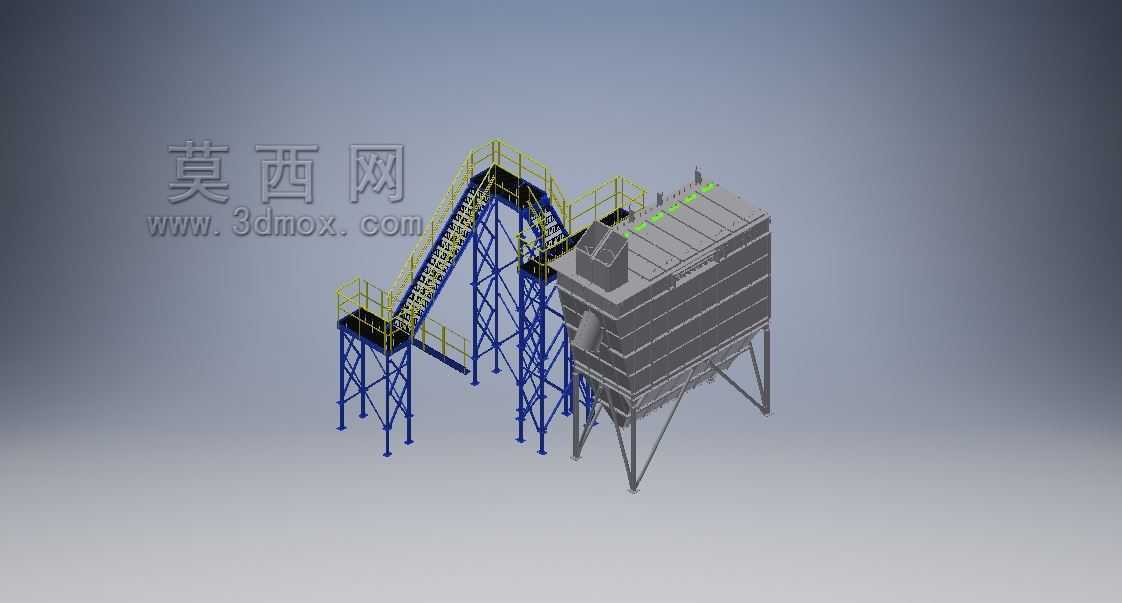

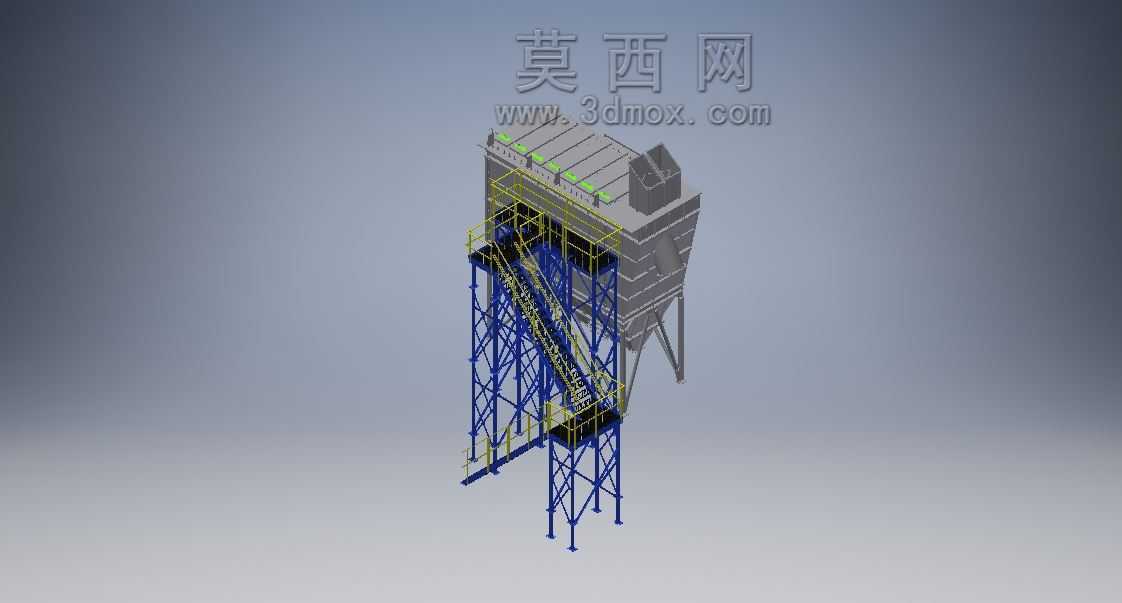

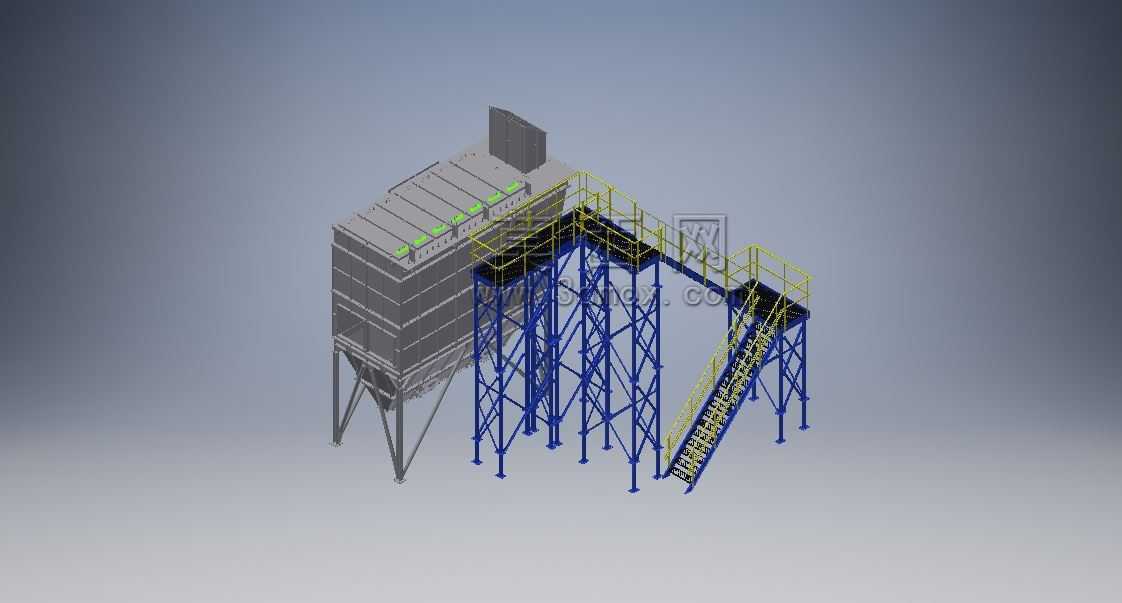

工业除尘设备配套钢梯及上层平台结构

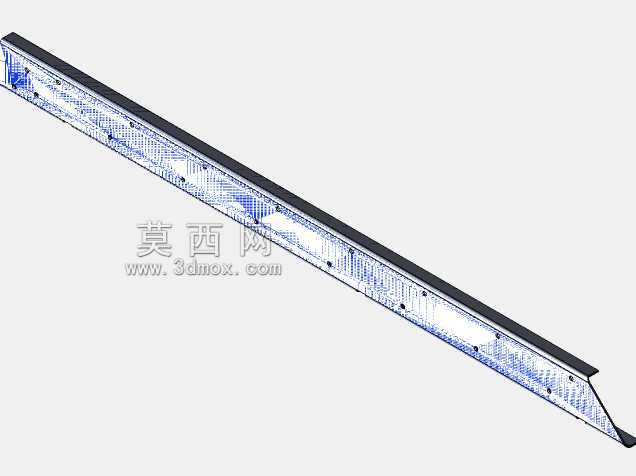

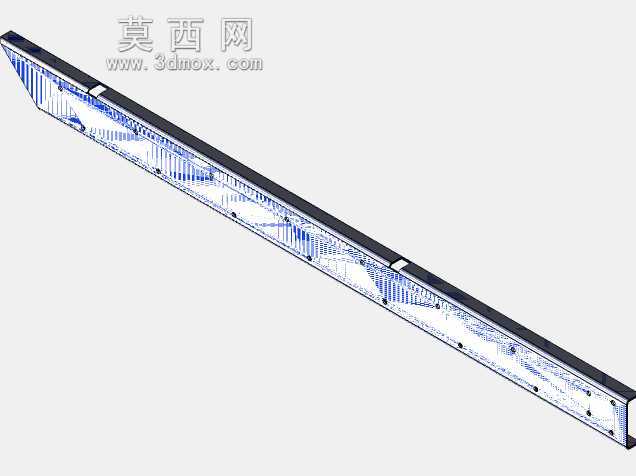

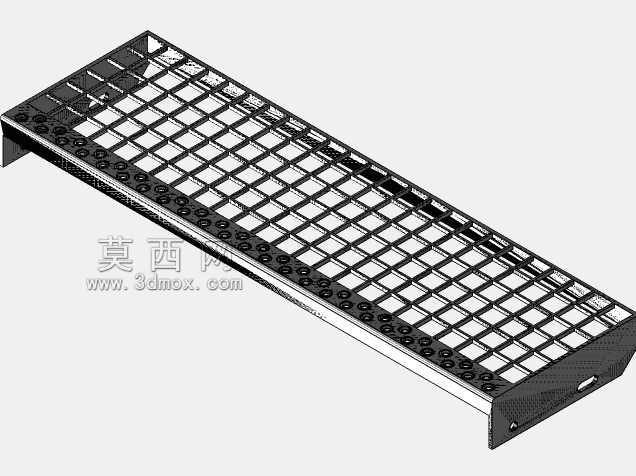

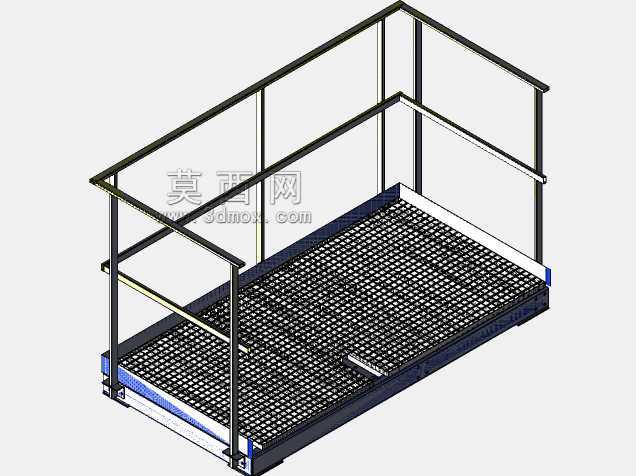

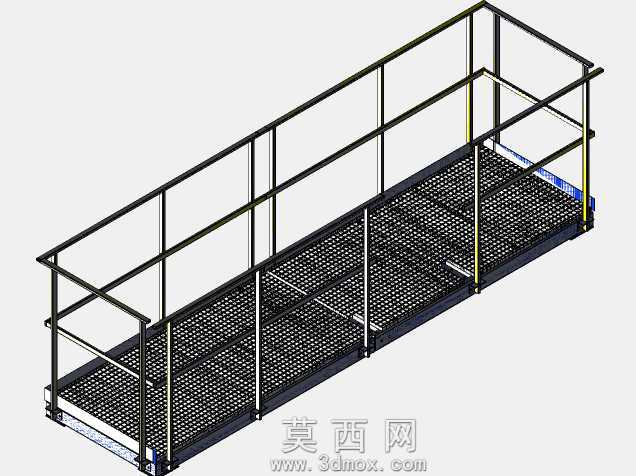

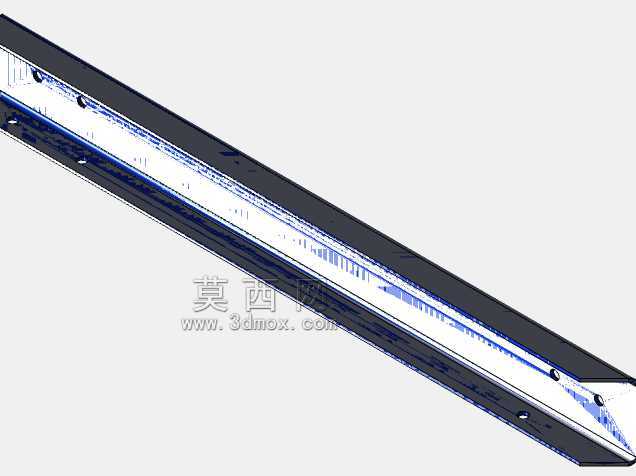

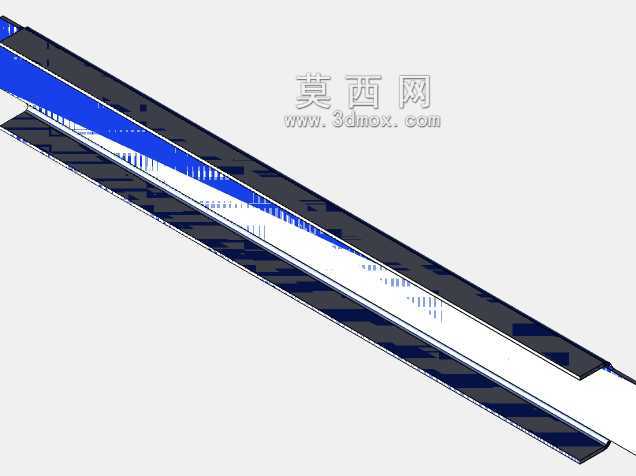

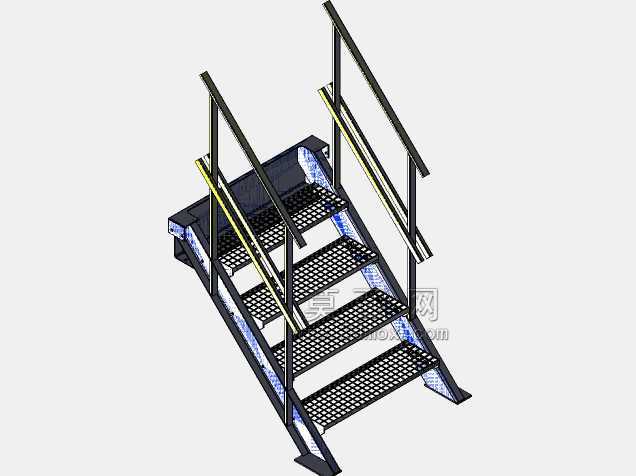

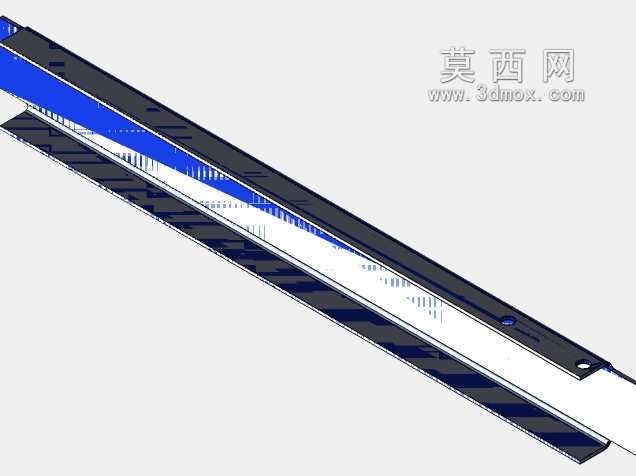

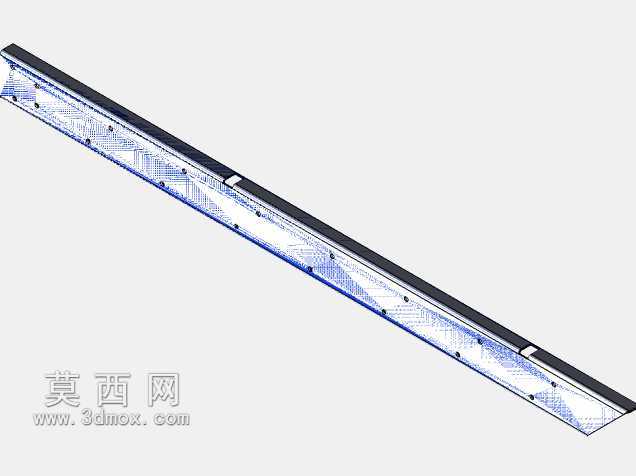

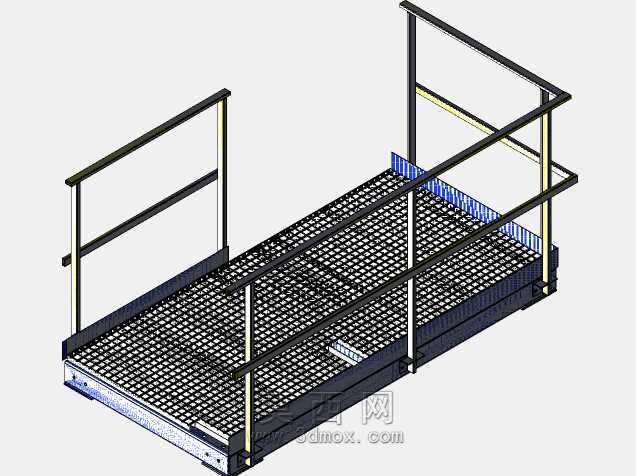

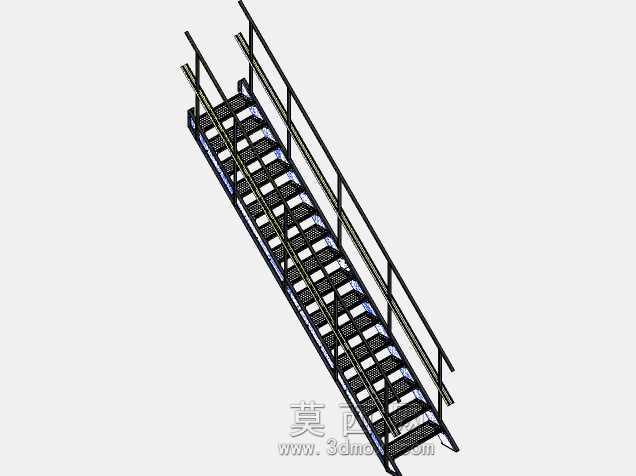

　　这套结构主要配套工业除尘主机使用，在木工车间、金属打磨工段、粮食加工输送线这类产尘集中的场景里，除尘主机通常采用高架布置，灰斗卸灰口对接下方输灰或者吨袋收集装置，设备本体的检修口、脉冲阀组、顶部盖板都布置在设备高位，没有配套的梯台结构的话，日常运维根本没法开展。做这套结构设计的时候，首先要锚定除尘主机的安装基准，先核对主机本体的侧壁连接耳板位置，钢梯的起始落点要避开地面的输灰管线、电控柜走线区域，梯段的倾角控制在45度以内，踏步采用防滑花纹钢板折弯，每阶踏步的高度差控制在均匀范围内，避免人员上下的时候踩空绊脚。平台部分的护栏高度严格按照工业防护要求设置，横杆间距不超过350毫米，底部设置100毫米高的挡脚板，

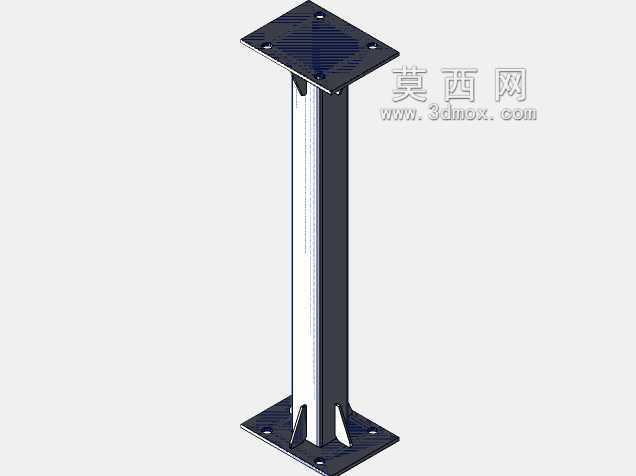

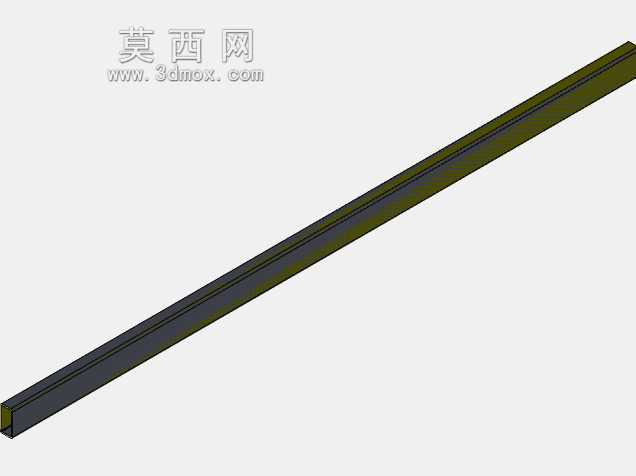

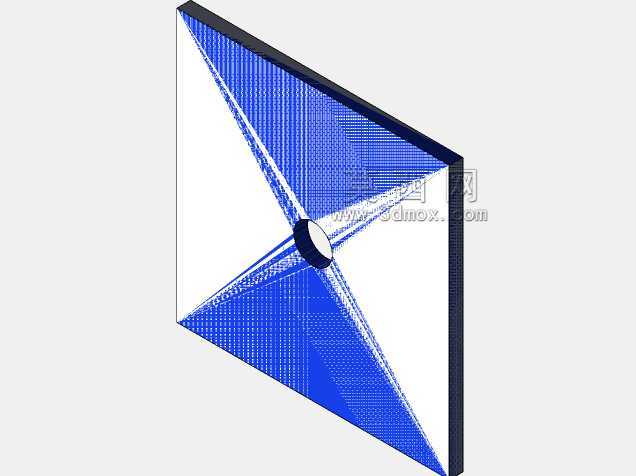

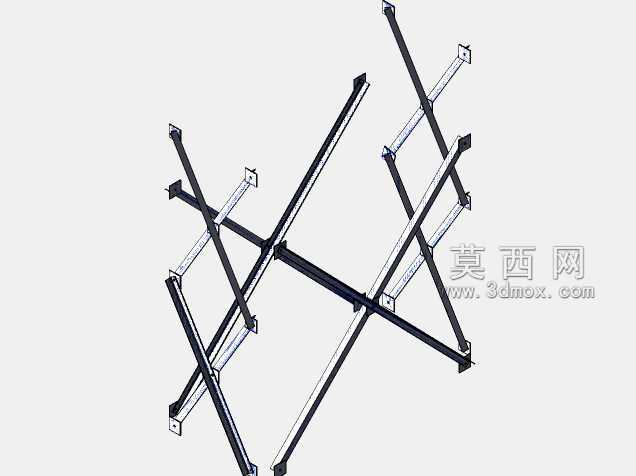

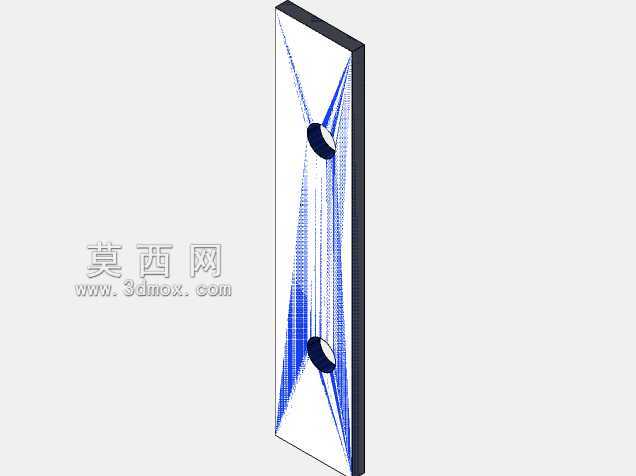

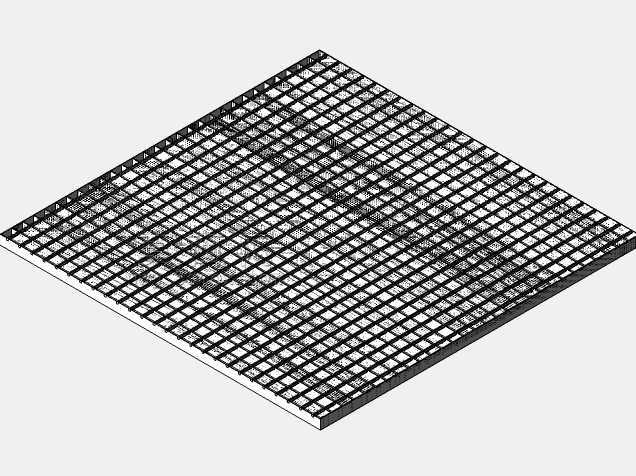

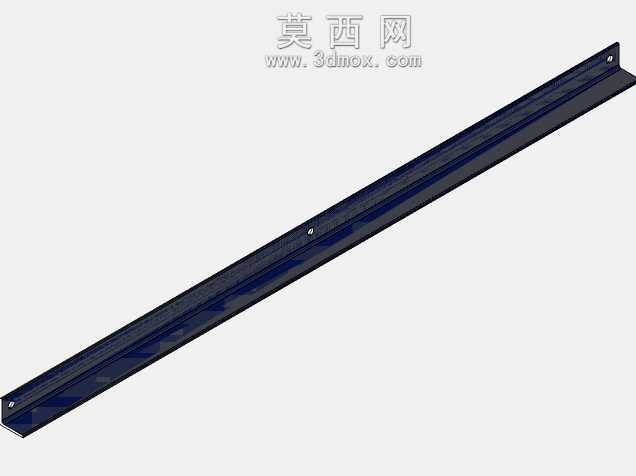

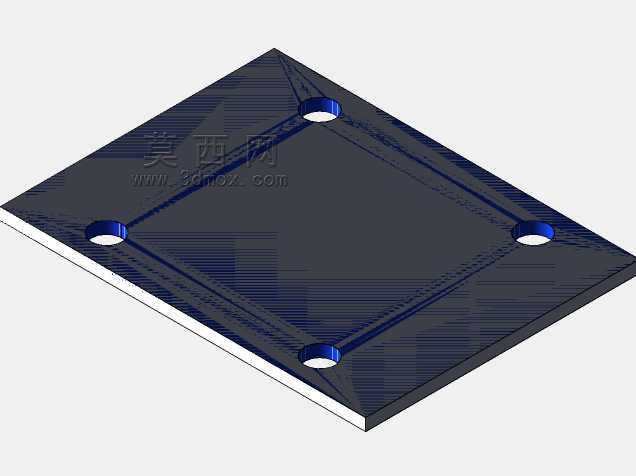

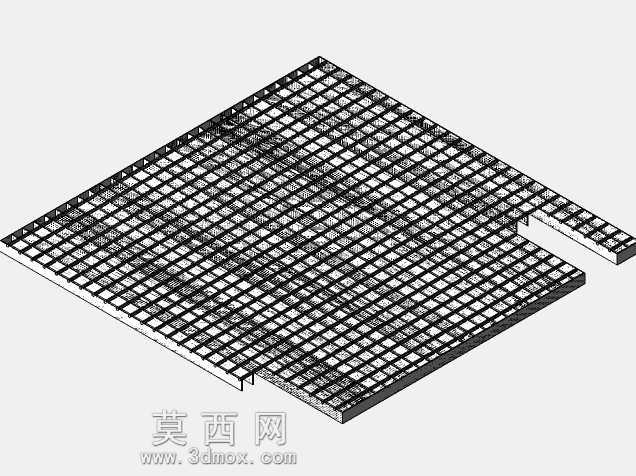

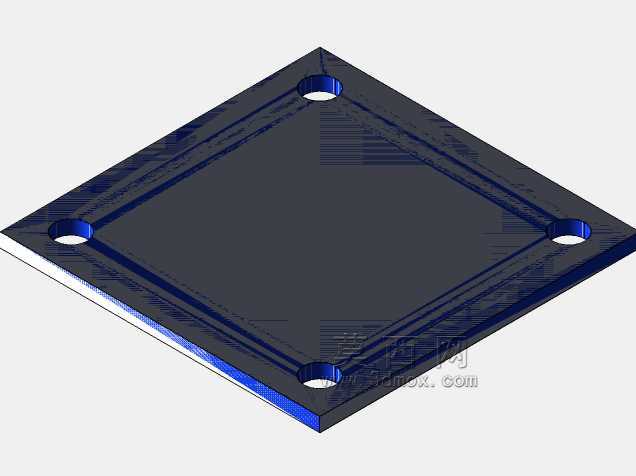

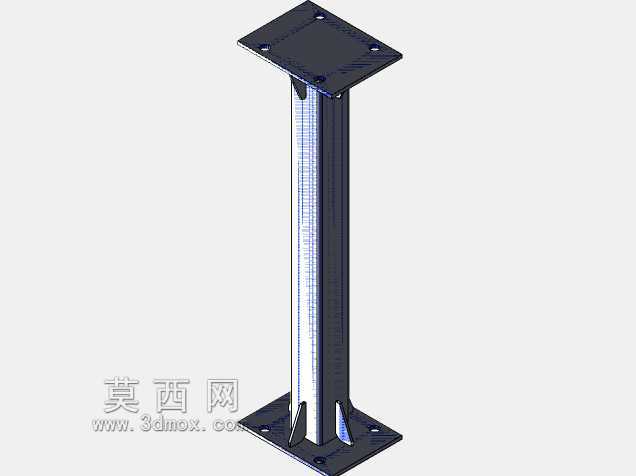

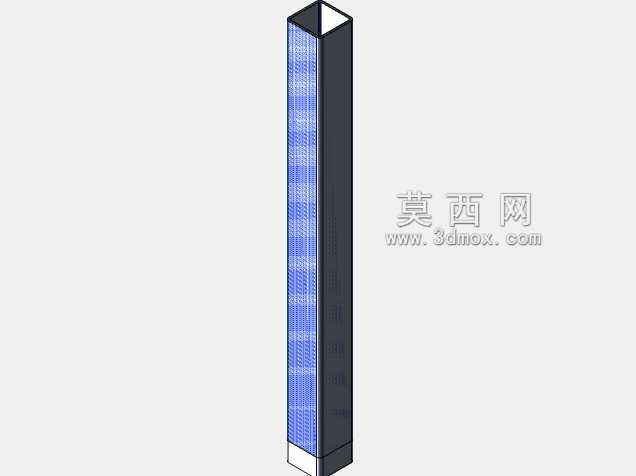

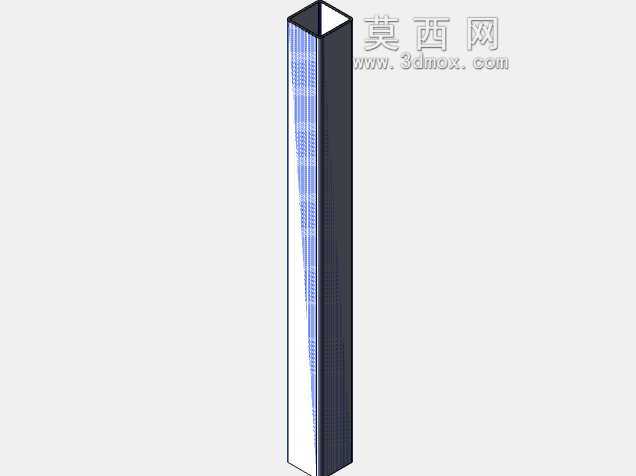

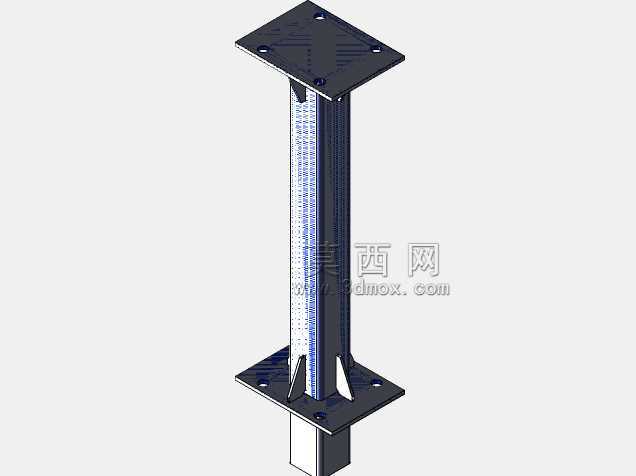

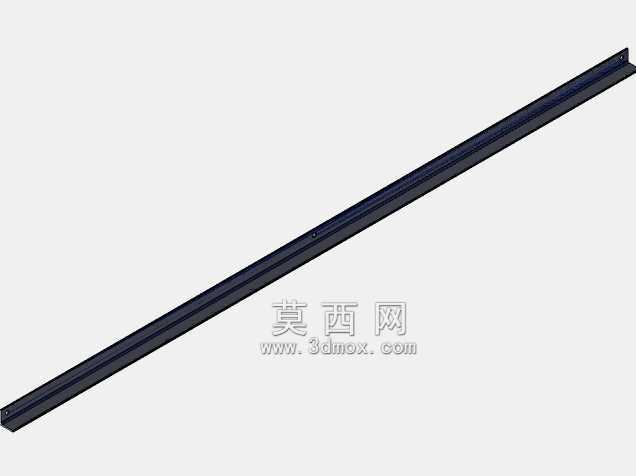

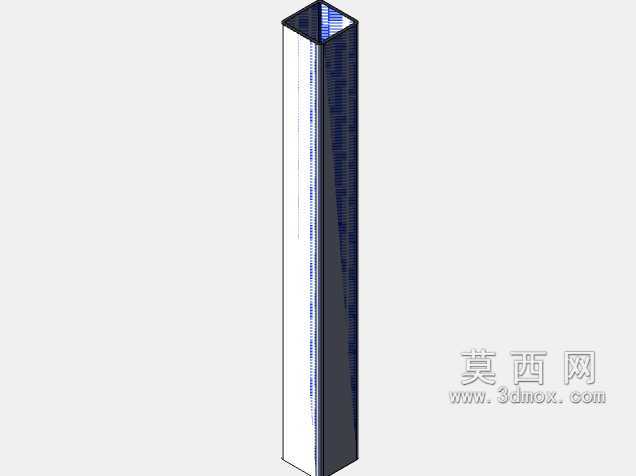

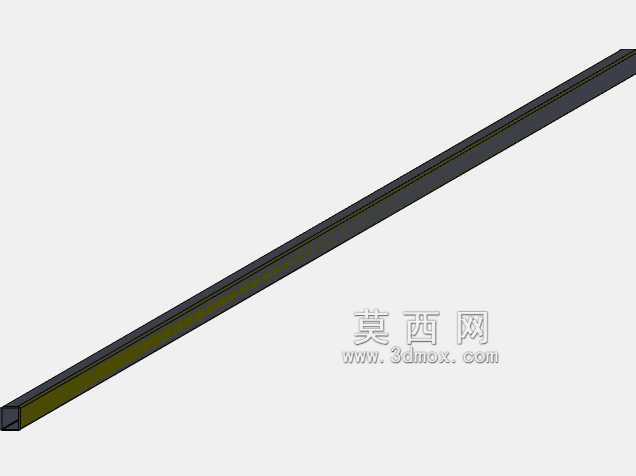

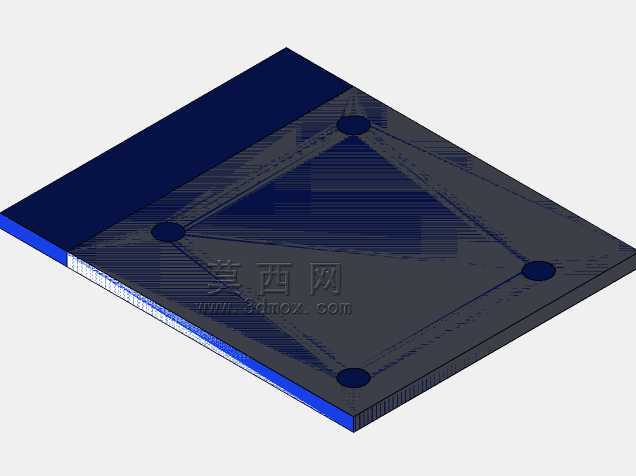

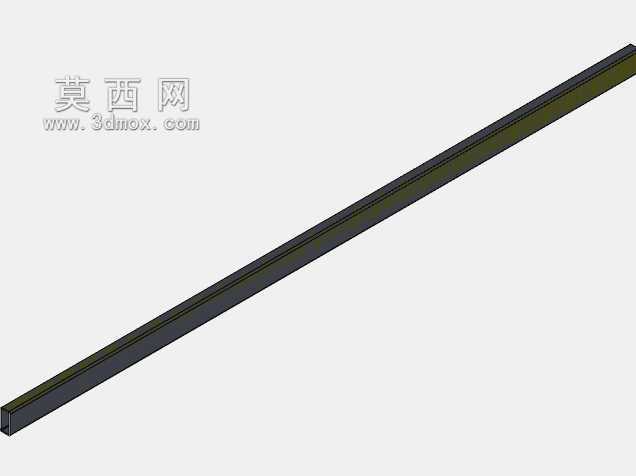

　　防止工具或者小零件从平台边缘掉落砸伤地面作业人员。支架部分采用型钢焊接框架结构，主立柱选用方管型材，斜撑采用等边角钢交叉布置，抵消人员走动、设备运行振动带来的侧向载荷，支架的底部要预埋钢板或者做膨胀螺栓固定，基础的水平度要提前找平，避免梯台安装后出现倾斜，和主机本体的连接位置采用螺栓铰接，预留少量的位移余量，抵消设备运行时的微幅振动，避免焊缝长期受交变载荷出现开裂。梯段侧面设置连续的扶手，扶手采用圆管弯折，表面做防锈涂装，和梯段的连接点每间隔不超过1米设置一处，保证人员扶持的时候没有悬空段。平台的铺板采用格栅板或者花纹钢板，铺板和支架的连接采用间断焊，每段焊缝长度不小于30毫米，避免铺板在人员走动时出现异响或者翘边。

　　设计的时候还要考虑运维的实际需求，平台的有效通行宽度不小于800毫米，在设备的脉冲阀检修位置预留足够的操作空间，方便人员更换阀件、检修喷吹系统，靠近灰斗振打装置的位置，平台局部做加强处理，承受人员操作时的额外载荷。钢梯的入口位置设置在地面通道的侧边，不占用主物流通道，避免物料运输的时候和梯段发生碰撞，梯段和除尘设备本体之间保留50毫米左右的间隙，防止设备振动传递到梯台引发共振，同时间隙处设置挡条，防止杂物从间隙掉落。整套结构的涂装和主机保持一致，先做除锈处理再涂刷防锈底漆和面漆，焊接位置的焊渣要全部清理干净后再补漆，避免长期在车间多尘、潮湿环境下出现锈蚀。另外在平台的边角位置设置临时吊点，方便后期吊装更换设备配件的时候挂设手拉葫芦，

　　不用额外搭设临时支架。从安装边界来看，整套梯台结构的外轮廓不能超出除尘设备的占地安全范围，顶部平台的标高和设备顶部检修面齐平，误差控制在正负10毫米以内，保证人员跨到设备顶部的时候没有高差绊倒风险，梯段的最下端踏步距离地面高度不超过150毫米，避免第一步跨度过大。考虑到部分厂区地面有坡度，支架的立柱可以做可调节的地脚设计，适配不同的地面平整度，不用额外做过高的基础找平层。在人员经常停留的平台区域，铺板下方增加额外的横梁支撑，减少铺板的挠度，人员走动的时候不会有明显的晃动感。护栏的门销采用自落式结构，人员进入平台后护栏门可以自动锁闭，避免意外开启发生坠落风险。
