冰箱内嵌式塑料框架结构件设计

　　在家用制冷家电的结构体系里，这类框架件属于箱体内腔与功能模块衔接的核心承载结构，日常应用场景集中在冰箱冷藏或变温室的抽屉导轨安装位、门体内衬附件固定位，也有部分同结构逻辑的部件会用在商用冷柜的储物分区隔断处，承担着承载储物载荷、定位功能组件、密封配合边界的多重作用。从实际使用场景来看，这类部件长期处于低温高湿的箱内环境，既要承受抽屉推拉带来的反复冲击载荷，还要耐受低温下的材料脆化考验，同时需要和箱体内胆、导轨组件、密封胶条形成精准的尺寸配合，一旦结构设计出现偏差，很容易出现抽屉卡滞、密封漏冷、部件断裂等实际使用问题。

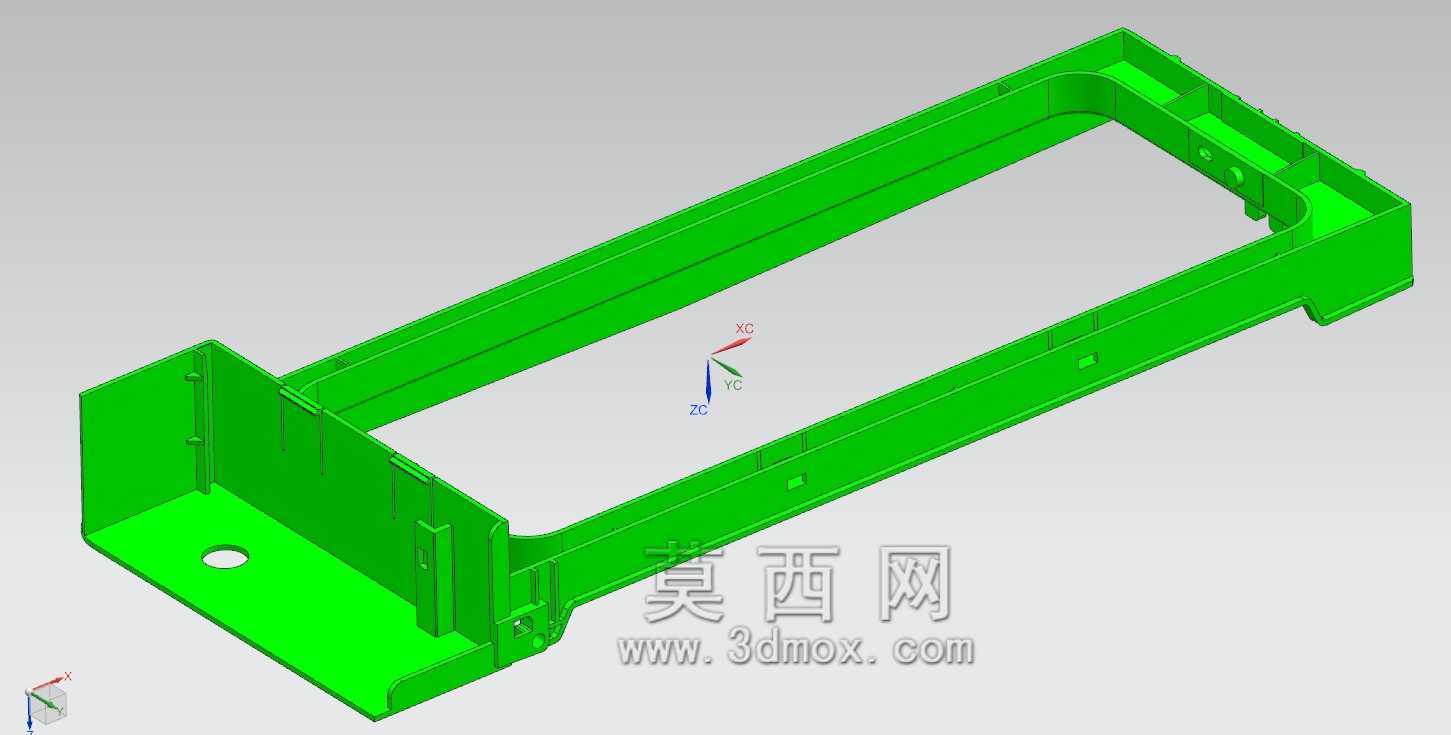

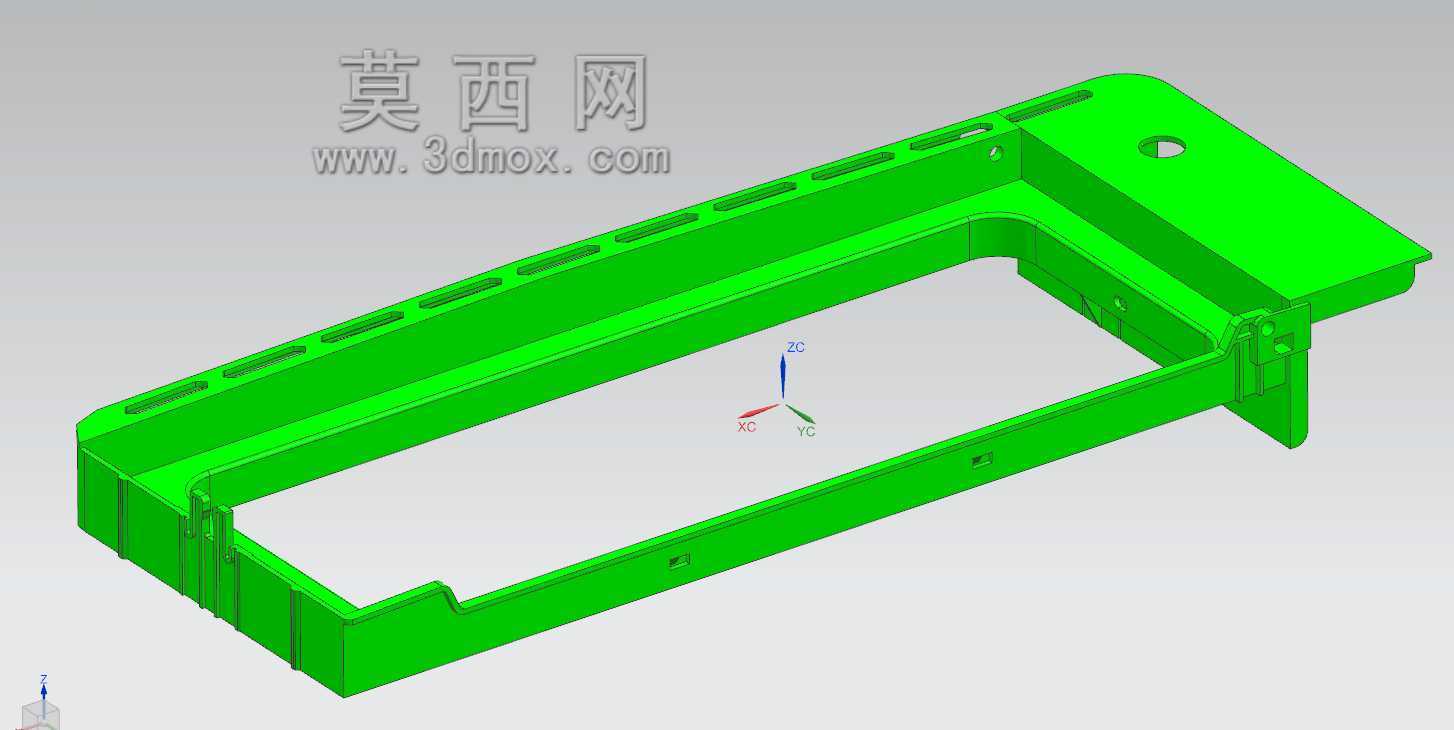

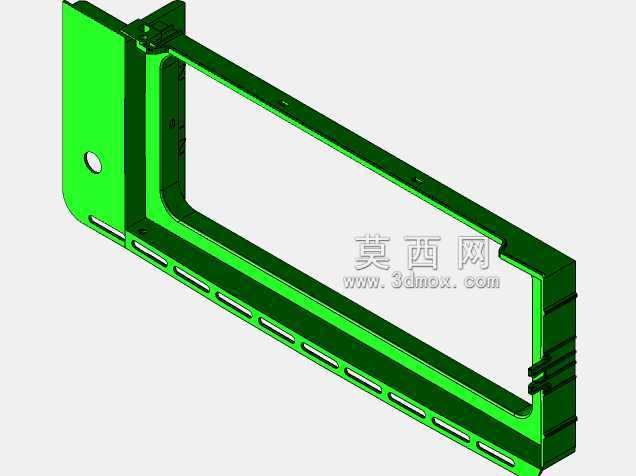

　　从结构功能特性来看，这个框架采用一体化注塑成型的开放式框体结构，侧边排布的连续长槽是导轨卡扣的预装位，槽位的间距和深度严格匹配冰箱通用钢制抽屉导轨的安装尺寸，不需要额外打螺丝就能实现导轨的卡接固定，装配时工人只需要将导轨对准槽位推入就能完成定位，能大幅提升总装线的装配效率。框体边缘的翻边结构做了不等厚设计，和内胆接触的一侧做了0.8mm的减薄止口，刚好能嵌入内胆的预压凹槽里，避免装配后出现框体凸起刮蹭储物抽屉的问题；外侧的加厚翻边则承担载荷传递作用，当抽屉满载食材推拉时，所有的竖向载荷都会通过翻边传递到箱体内胆的加强筋上，不会出现局部应力集中导致的框体变形。框体端部的带孔凸台是和箱体前侧饰条的固定位，孔位做了沉头设计，装配后螺丝头不会凸出于饰条表面，避免刮蹭用户取放的食材或者储物容器。

　　设计这类部件的时候，首先要考虑的是材料的低温韧性，一般会选用耐低温级别的ABS或者HIPS材料，收缩率控制在0.4%-0.6%区间，建模时需要提前预留注塑成型的收缩余量，避免成型后尺寸超差。框体的转角位置全部做了R2以上的圆角过渡，一方面是避免注塑时出现应力集中导致的冷隔、缺胶缺陷，另一方面也能减少用户清洁时的锐角刮手风险。框体内侧的几处小凸柱是预留给线束或者温度传感器的固定位，不需要额外增加扎带固定，传感器线束可以直接卡入凸柱的卡槽里，减少装配工序。整个框体的壁厚控制在2.2mm，既保证了足够的结构强度，也不会因为壁厚过厚导致注塑时出现缩痕、翘曲的问题，减重的同时也能降低单件的材料成本。

　　从安装边界来看，这个框架的整体外轮廓尺寸需要和冰箱内胆的预留安装腔保持单边0.5mm的装配间隙，既不能间隙过大导致框体晃动，也不能间隙过小导致装配时无法顺利嵌入。框体的安装深度要和抽屉的拉出行程匹配，保证抽屉完全推入时，抽屉前侧的密封面能和箱门的密封条完全贴合，不会出现冷量泄漏的问题。侧边的卡槽位置公差需要控制在±0.1mm以内，否则会导致导轨安装后出现平行度偏差，抽屉推拉时会出现卡顿、异响的问题。端部的固定孔位和箱体饰条的孔位同轴度公差要控制在Φ0.2mm以内，避免装配时螺丝无法顺利拧入。另外在框体的非配合面，还做了多条纵横交错的加强筋，筋厚1mm，高度不超过壁厚的3倍，既提升了框体的整体抗扭强度，也不会在注塑成型时导致表面出现缩痕。在实际测试环节，这类部件需要通过-30℃环境下的10万次抽屉推拉疲劳测试，以及10kg满载载荷下的形变测试，保证长期使用不会出现断裂、变形的问题，同时还要通过食品接触材料的安全检测，因为直接和冰箱内的食材储物空间接触，材料不能有有害物质析出。
