逆变器电池承载壳体结构设计

　　在分布式储能、户外移动供电、小型离网发电系统的搭建场景中，逆变器与配套电池的集成安装一直是结构设计环节需要重点考量的部分，这款逆变器电池承载壳体，正是针对这类集成安装需求开发的结构件。从实际使用场景来看，这类壳体需要同时兼顾电池组的定位固定、逆变器模块的安装适配，以及户外或半户外工况下的基础防护需求，很多现场安装的案例里，这类承载件往往要直接固定在设备机架、方舱内壁或者移动供电站的底座上，所以安装边界的适配性直接决定了后续组装的效率。

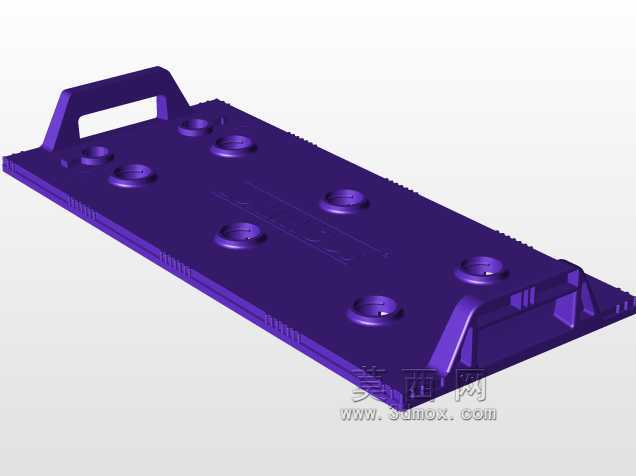

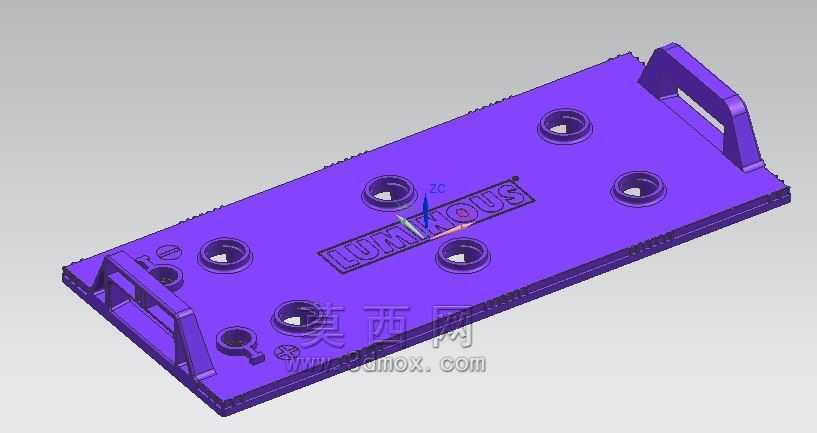

　　从结构设计的思路来看，这款壳体采用一体化的板式承载基底设计，基底上预留的六个环形定位沉孔，是对应电池组的固定点位做的适配，沉孔的深度刚好可以容纳电池组底部的定位凸台，装配时不需要额外加装定位衬套就能实现电池组的快速对位，避免组装过程中电池组出现移位。壳体两端设置的带镂空的立式支撑耳，一方面是作为整个承载组件的提拿结构，方便装配过程中的转运，另一方面支撑耳上预留的安装通孔，可以直接和上层的逆变器防护盖板做锁附连接，不需要额外设计连接支架，减少了整体的零件数量。

　　壳体表面压印的标识区域，是做了下沉式的凹槽设计，后续可以直接粘贴铭牌或者丝印参数标识，不会因为长期的摩擦剐蹭导致标识脱落，这个细节在工业电气设备的结构设计里很实用，毕竟这类设备在运维过程中经常会有工具剐蹭、线缆拖动的情况，凸起的标识很容易被磨掉。壳体侧边的细小凸台和卡槽结构，是用来固定内部连接汇流排的走线位，汇流排可以顺着卡槽嵌入，不需要额外打胶或者用扎带固定，既规整了内部走线，也避免了线缆晃动导致的连接端子松动问题。

　　关于安装边界的尺寸考量，这款壳体的整体长宽比例适配常规的12V/24V储能电池组的外形尺寸，基底的厚度做了加强处理，在承受满配电池组的重量时，不会出现中部下凹的形变，两端支撑耳的高度刚好预留出电池组接线端子的操作空间，接线时不需要额外抬起电池组就能完成端子的锁附。壳体边缘做了小角度的倒角处理，没有尖锐的飞边，装配过程中不会划伤操作人员的手部，也不会割破连接线缆的绝缘层。

　　从功能特性上来说，这款承载壳体除了基础的固定承载作用，还兼顾了一定的散热辅助作用，板式的基底和电池组底部完全贴合，可以把电池组充放电过程中产生的热量通过基底传导出去，相比悬空安装的电池组，散热效率有明显提升。另外壳体上预留的小孔位，是对应温度传感器的安装位置，可以直接把传感器探头固定在靠近电池组极柱的位置，实时监测电池的工作温度，给逆变器的温控保护提供数据支撑。

　　在实际的设备选型适配中，这类承载壳体可以直接匹配同规格的磷酸铁锂电池组与修正波、工频逆变器的集成组装，不需要对原有逆变器的安装孔位做二次修改，只需要通过两端的支撑耳就能完成和逆变器主体的连接，整体组装完成后的结构紧凑，不会占用过多的安装空间，很适合用在移动储能电源、户用离网储能柜、车载逆变供电系统这类对安装空间有严格限制的场景里。设计过程中也充分考虑了模具成型的工艺性，所有的加强筋和凸台结构都做了拔模斜度处理，没有倒扣结构，不管是采用注塑成型还是钣金冲压成型，都能顺利脱模，量产时的工艺难度低，成型后的尺寸稳定性好，不会出现因为成型收缩导致的孔位偏移问题。
