逆变器电池存放用集装箱式台箱结构

　　在分布式储能、户外逆变供电系统的现场部署场景里，这类专用箱体的定位从来不是通用货运集装箱，而是针对逆变器配套电池的存放防护做了定向结构优化的承载单元，很多现场施工人员会把它和标准海运箱搞混，实际上它的侧壁加强筋排布、内部承托边的预留位置，全是围绕电池组的放置需求来做的，没有多余的货运锁扣冗余结构。从实际使用场景来看，这类箱体常被用在离网光伏电站临时储能点、户外施工临时供电点位、应急电源保障站点，它不需要像标准货运箱那样满足跨洋运输的堆码重载要求，但要适配电池组放置时的通风间隙预留、底部承托受力均匀性，还要兼顾户外放置时的基础防护能力，避免雨水灌入、杂物进入影响电池组运行。

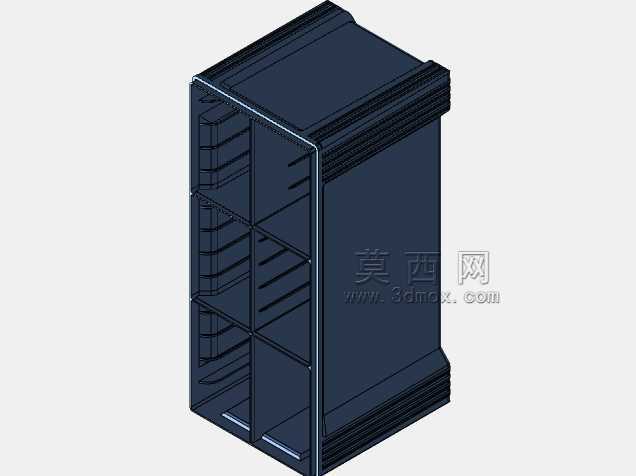

　　从结构设计思路上看，整体采用长方体对称布局，侧壁的竖向波纹加强筋不是照搬标准集装箱的纹路，而是根据箱体侧壁的受力点做了间距调整——靠近底部承托梁的位置筋条更密，因为这个区域要承受电池组放置后的侧向挤压力，上部筋条间距稍宽，在保证结构刚度的同时减少不必要的材料冗余。箱体顶部做了微坡造型，不是完全的平面，这个细节很容易被建模新手忽略，实际作用是避免户外放置时顶部积水，积水顺着坡向从侧边导流槽排出，不会在顶部积存渗进箱内。底部预留的内凹承托边，是专门为电池组托盘设计的安装边界，托盘推进去之后刚好卡在承托边上，不需要额外做复杂的固定结构就能限制托盘的横向窜动，现场安装的时候只需要在端部做简单的锁止就能完成固定，大幅提升现场装配效率。

　　说到安装边界，这个箱体的外形尺寸是围绕常用的逆变器电池组模组尺寸做的适配，内部净空刚好容纳整组N-150规格的电池托盘，侧壁和电池模组之间预留了30mm的通风间隙，不会因为间隙过小导致电池散热不畅，也不会因为间隙过大造成空间浪费、整体外形尺寸超标。箱体两端的开口边缘做了加厚翻边，这个结构一方面是提升端部的结构刚度，避免吊装的时候端部变形，另一方面是为端盖安装提供密封贴合面，安装端盖的时候密封胶条刚好卡在翻边的凹槽里，能达到基础的防尘防水要求。

　　很多建模人员在做这类箱体的时候，容易把侧壁的波纹筋做的等深等距，实际上靠近箱体角柱的位置筋条深度是逐渐收窄的，因为角柱本身已经有足够的结构强度，不需要过深的筋条来补强，收窄的筋条还能让角部的焊接装配更顺畅，不会出现筋条和角柱干涉的问题。箱体内部的底部没有做完全平整的平面，而是预留了两道横向的凸起滑轨，电池托盘放上去之后是和滑轨接触，底部和箱体底板之间留有15mm的间隙，这个间隙一方面是为了通风，让电池底部的热量能顺着间隙散出去，另一方面是如果现场有少量冷凝水渗入，会存在底板的低洼处，不会直接泡到电池托盘，降低电池受潮的风险。

　　从功能特性上来说，这个箱体不需要做复杂的保温层结构，因为它适配的是常规环境下使用的逆变器电池，工作环境温度在-10℃到45℃之间，钢板本身的结构就能满足防护要求，相比带保温层的储能箱体，它的自重更轻，吊装转运更方便，成本也更低，适合大规模临时部署的场景。箱体的角件位置做了简化处理，没有用标准集装箱的重型角件，而是采用了适配小型吊具的吊装孔结构，因为这类箱体的满载重量远低于标准货运箱，不需要承受几十吨的堆码载荷，简化的角件完全能满足吊装和短距离转运的受力要求，还能降低整体自重。

　　在实际选型适配的时候，要注意这个箱体的安装固定孔位是在底部的四个角位置，孔位间距是按照常用的户外设备安装基础做的预留，现场做混凝土基础的时候只需要按照孔位间距预埋固定螺栓，就能直接把箱体固定在基础上，不需要额外做转接支架。箱体的侧壁没有预留多余的穿线孔，是因为穿线位置需要根据现场逆变器的摆放位置灵活调整，现场施工的时候可以根据实际走线需求在指定区域开孔，避免预制孔位和现场走线不匹配造成的密封问题。

　　很多刚接触储能配套结构的工程师会觉得这类箱体结构简单，就是个铁盒子，实际上每一处筋条的排布、每一个间隙的预留、每一个翻边的尺寸，都是结合实际使用中的问题反复调整出来的——比如早期的同类箱体底部做全平面，电池放上去之后底部散热不好，夏天高温的时候电池温度容易超标，后来加了凸起滑轨留了通风间隙，温度问题就解决了；还有早期的顶部做平面，下雨之后顶部积水，时间长了漆面破损容易生锈，改成微坡加导流槽之后，积水问题就没再出现过；最早的侧壁筋条是等距的，满载之后靠近底部的侧壁容易出现轻微外鼓，后来加密了底部的筋条间距，侧壁变形量就控制在了允许范围内。这些细节在三维建模的时候都要准确还原，不能只做个大概的外形，不然生产出来的产品到现场使用的时候很容易出问题。
