便携式移动储能逆变器箱体结构设计

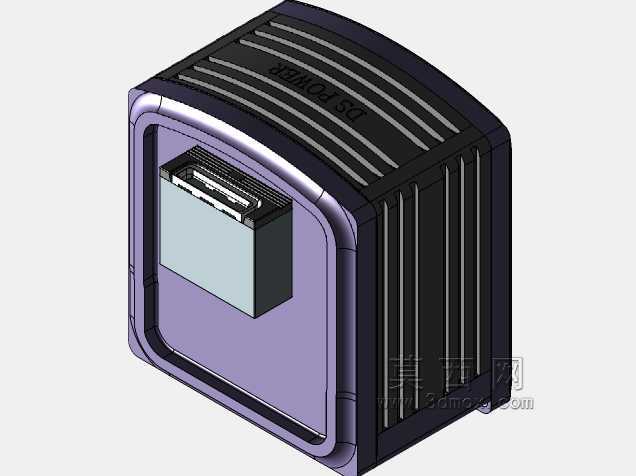

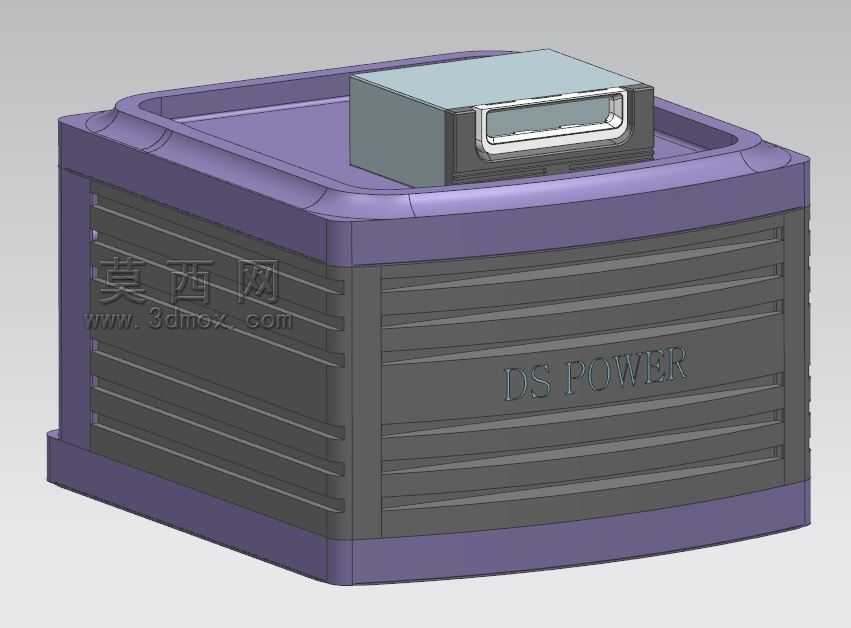

　　这款便携储能逆变器的箱体结构，核心面向户外作业、应急供电、小型移动作业场景的供电需求设计，整体采用上下分层的堆叠式结构布局，底部主体为储能电芯容纳腔，顶部凸起模块为逆变输出与操控单元，完全区别于传统固定式逆变器的安装形态，适配无固定安装点位的移动使用场景。从结构设计逻辑来看，底部主腔体采用圆角包边的方形轮廓，边角位置做了加厚的防撞凸缘设计，能够承受移动搬运过程中常见的磕碰、跌落冲击，避免内部电芯组受外力挤压出现形变；腔体侧壁设置了多道横向加强筋，既可以提升薄壁壳体的结构刚性，减少大尺寸塑料壳体的注塑变形量，也能在堆叠放置时增加接触面摩擦力，防止多台设备叠放时出现滑移。顶部的逆变模块采用嵌入式安装结构，

　　与主腔体的连接位置预留了密封胶圈的安装槽位，能够满足户外使用时的基础防尘防泼溅要求，模块正面设置的内嵌式提手，完全收纳入壳体轮廓内，不会额外增加设备的整体外形尺寸，搬运时可直接扣住提手转移设备，放置时提手不会突出壳体造成干涉。在安装边界的考量上，主腔体的底部平面做了整面的平整度控制，能够稳定放置在平整的作业台面、车辆后备箱、户外临时置物点上，底部边缘预留了可选配防滑脚垫的安装卡槽，用户可根据使用场景自行加装橡胶脚垫，进一步提升放置稳定性；侧壁的加强筋结构同时兼顾了散热风道的导流作用，设备工作时产生的热量可顺着横向筋条之间的空隙自然流通，无需额外设置突出的散热鳍片，既控制了整体外形尺寸，也避免了散热结构突出容易勾挂外物的问题。

　　从功能适配的角度，主腔体内部预留了标准电芯模组的安装位，固定螺柱的位置匹配通用方形磷酸铁锂电芯的安装孔距，可直接适配市面主流的大容量储能电芯组，无需额外定制转接支架；顶部逆变模块的内部空间预留了逆变电路板、输出接口、开关控件的安装位置，接口区域的开孔可根据不同的输出配置调整，兼容AC交流输出、USB直流输出、点烟器输出等多种接口的布局需求。壳体的材质选型上，主体采用高强度工程塑料注塑成型，紫色包边部分采用耐冲击的改性PP材质，黑色主体侧壁采用添加抗UV助剂的ABS材质，能够适应户外长时间日晒的使用环境，减缓壳体老化变脆的速度；上下壳体的连接采用周向均布的螺丝固定，装配时可先将内部电芯、电路组件安装到位后，再扣合上下壳体打螺丝固定，

　　装配流程简单，后期维护拆解也十分便捷。在细节设计上，壳体正面预留了品牌标识的模刻位置，无需后续额外粘贴铭牌，模刻的标识不会因为摩擦、磕碰出现脱落；顶部提手的内侧做了圆弧过渡处理，搬运时手掌受力均匀，长时间提拿也不会出现硌手的问题；腔体内部的转角位置都做了圆弧过渡，避免尖角位置应力集中导致壳体受冲击时开裂，同时也方便注塑生产时的脱模，减少生产过程中的不良率。这款结构设计充分平衡了便携性、结构强度、功能扩展性三者的关系，既满足移动场景下的搬运、抗冲击需求，也预留了足够的内部空间适配不同功率等级的逆变组件与电芯配置，可覆盖从几百瓦到上千瓦的便携储能逆变器产品开发需求，无需对整体壳体结构做大幅改动，仅需调整内部安装支架的尺寸即可适配不同的元器件布局，能够有效缩短同系列产品的开发周期，降低开模与生产的成本。
