便携式移动电源外壳注塑结构设计

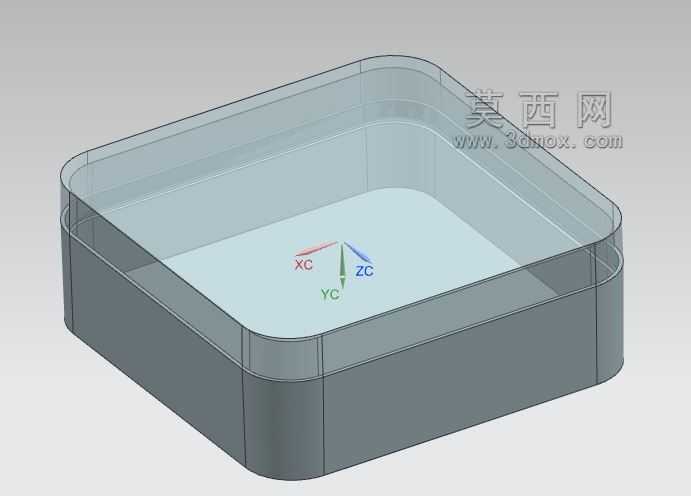

　　日常随身电子设备补能场景中，移动电源的外壳是直接决定产品握持手感、内部器件防护能力、组装生产效率的核心结构件，本次设计的壳体采用上下扣合的分体式结构，上盖为半透明可视设计，下壳为实色承托结构，整体轮廓采用大圆角过渡处理，避免直角结构带来的握持硌手感，同时降低注塑生产过程中尖角位置的应力集中风险，减少成型后翘曲变形的概率。从实际使用场景出发，该外壳适配常规10000mAh容量级别的锂电芯模组，内部预留的安装空间可同时容纳两节并联圆柱锂电芯、充放电保护PCB板、USB输入输出接口组件，壳体侧壁预留的接口开孔位置与内部PCB安装柱的定位公差控制在±0.1mm范围内，确保组装时接口可以精准对位，不会出现偏位、卡滞的问题。

　　上下壳的连接采用内侧周向卡扣结构，配合四角的螺丝柱锁紧，既可以满足日常使用中的结构连接强度，避免跌落时上下壳脱开，也能简化生产组装工序，不需要额外涂胶固定，提升产线装配效率。壳体的壁厚设计采用均匀壁厚原则，整体壁厚控制在1.8mm，卡扣位置局部加厚到2.2mm，螺丝柱位置做火山口减胶处理，避免壁厚不均导致的注塑缩痕、气泡等成型缺陷，外表面做细晒纹处理，既可以提升握持时的摩擦力，减少滑落风险，也能遮盖日常使用中产生的细微划痕，保持外观整洁度。上盖的半透明材质选用半透PC材质，既可以保留一定的内部结构可视效果，也具备足够的抗冲击强度，下壳采用阻燃ABS材质，满足消费电子产品的阻燃安全要求，壳体内部的筋位设计兼顾电芯限位与结构加强作用，

　　周向分布的纵向筋位可以将电芯牢牢卡在壳体中心位置，避免使用过程中电芯晃动拉扯内部导线，同时筋位也可以提升壳体整体的抗形变能力，在受到外力挤压时不会出现过度凹陷挤压内部电芯的情况。从安装边界来看，该壳体整体外轮廓尺寸控制在长105mm、宽65mm、高25mm范围内，刚好可以单手握持，放入牛仔裤口袋也不会有明显的异物感，壳体底部预留的防滑垫粘贴槽深度为0.3mm，粘贴防滑垫后不会突出壳体底面，放置在光滑桌面时不会出现滑动，同时也能避免底面被桌面硬物刮花。在结构细节处理上，壳体所有的棱边都做了R0.5mm的圆角处理，避免锐边在组装或使用过程中划伤操作人员或用户，接口位置的开孔边缘做倒角导向，方便用户插拔充电线时不会被孔边刮伤线材外皮，

　　内部的PCB安装柱高度统一，确保PCB板安装后保持水平，不会出现倾斜导致的元件与壳体干涉问题。针对日常使用中可能遇到的跌落场景，壳体四角做了局部加厚的缓冲结构，跌落时冲击力可以通过加厚的角位传导分散，不会直接作用在内部电芯和PCB板上，提升产品的抗跌落可靠性。上下壳的配合面做了0.2mm的止口错位设计，既可以提升配合后的密封性，减少灰尘从接缝处进入壳体内部，也能避免上下壳组装后出现错位段差，提升外观的一致性。
