集成储能模块的手推车承载结构设计

　　在车间工位间转运零散工装、仓储区域拣选小件货品、户外临时作业点位转移工具的场景里，常规手推车仅具备承载转运功能，遇到需要临时供电的检测设备、手持电动工具时，往往需要额外拉扯拖线盘，或是单独携带移动电源，既增加转运负重，也容易在移动过程中出现线缆剐蹭、电源磕碰的问题。这款集成储能模块的手推车结构，正是针对这类跨场景作业的痛点做的整合设计，把储能单元直接嵌入到手推车的承载主体结构中，不需要额外预留独立的电源放置空间，也避免了单独携带电源时的固定、防护问题。

　　从结构布局来看，整个承载主体采用箱型框架设计，底部和顶部的边缘做了圆弧过渡的包边结构，一方面是避免直角棱边在转运过程中剐蹭周边设备、划伤作业人员，另一方面也能提升箱体边角的抗冲击能力，在遇到小角度碰撞时，圆弧结构可以分散冲击力，减少箱体变形的概率。箱体侧面做了等距分布的竖向加强筋，这些筋条不是单纯的装饰结构，筋条的厚度、间距都经过受力校核，在箱体侧壁板材厚度不变的前提下，竖向筋条可以大幅提升侧壁的抗弯折能力，当箱体内承载较重物件时，侧壁不会因为侧向挤压出现外鼓变形，同时筋条也能增加侧壁的摩擦力，作业人员在推移车体时如果需要临时扶靠箱体侧面，不容易出现打滑脱手的情况。

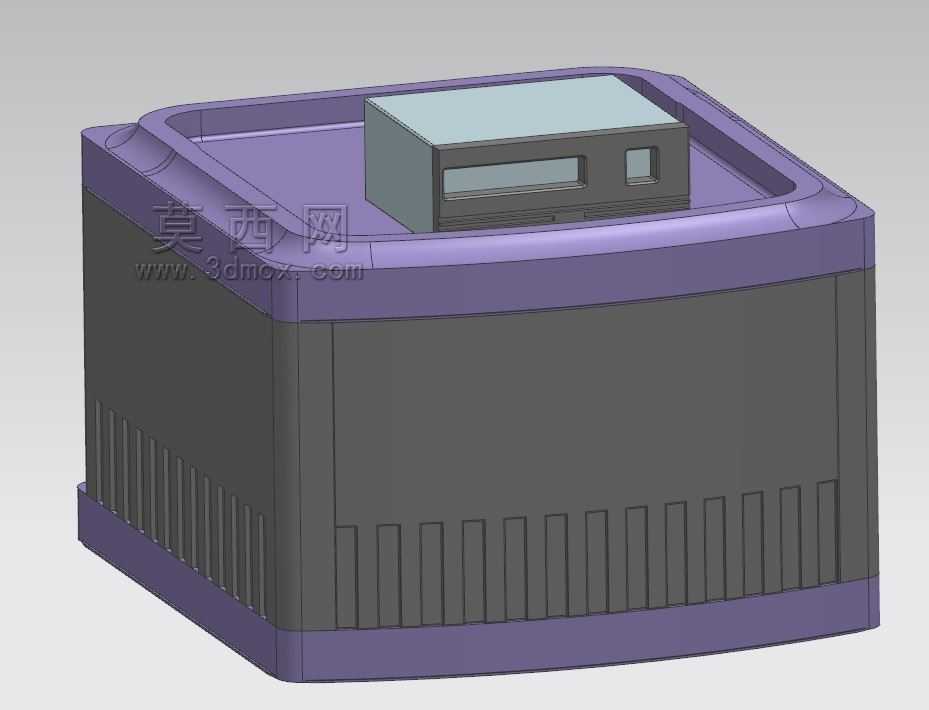

　　顶部的储能模块采用嵌入式安装设计，模块的安装座和手推车顶部的承载面做了一体化的限位结构，不需要额外的螺栓固定就可以实现模块的快速定位，安装边界刚好匹配常规储能电池包的通用尺寸，模块顶面和手推车顶部承载面基本齐平，不会因为凸起的模块影响顶部平面的正常放置功能，平时放置普通货品时，模块顶面也可以作为承载平面的一部分使用，不会浪费顶部的置物空间。模块正面预留了数显窗口和接口安装位，数显窗口可以实时显示剩余电量、输出电压等参数，接口位可以根据实际使用需求配置不同的输出端口，满足交流、直流不同设备的供电需求，不需要额外外接转接设备。

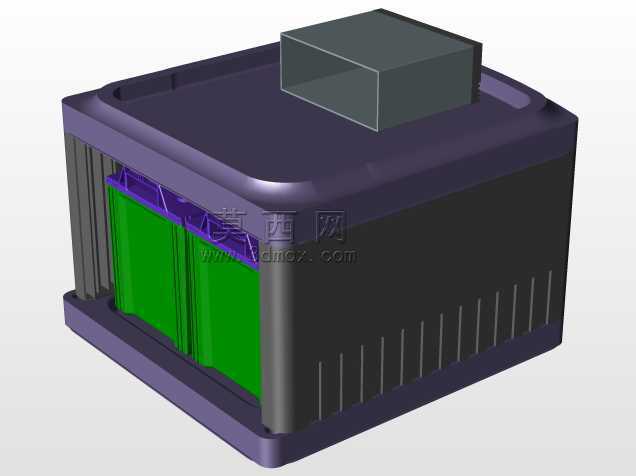

　　整个箱体的内部空间做了分区设计，储能模块的安装区域下方预留了走线空腔，供电线缆可以从空腔内直接引到车体侧面的出线口，避免线缆外露在承载面上被货品挤压破损，剩余的内部空间可以用来放置作业工具、零散配件，相当于把储物空间和储能模块做了层叠布局，在不增加手推车整体外形尺寸的前提下，同时实现储物、供电、转运三个核心功能。底部的安装基准面预留了脚轮的安装孔位，孔位的间距匹配常规4寸、5寸工业脚轮的安装尺寸，可以根据实际使用场景选配不同材质的脚轮，比如车间环氧地坪可以用静音橡胶轮，户外粗糙地面可以用耐磨尼龙轮，不需要对车体底部结构做额外修改。

　　从实际使用的角度出发，这款结构的尺寸边界控制也做了充分考量，整体宽度控制在常规车间通道、仓储货架巷道的通行宽度要求以内，高度刚好适配成年人正常推移的施力高度，不需要弯腰或者抬臂操作，长时间推移也不容易产生疲劳。顶部承载面的边缘做了微小的下凹设计，放置在上面的小件货品不会因为车体轻微颠簸滑落，储能模块的周边做了挡边结构，即使车体出现小角度倾斜，模块也不会从安装位滑出。整个结构的受力传递路径也做了优化，承载的重量会通过侧壁的加强筋直接传递到底部的脚轮安装座，不会让储能模块的安装结构承受额外的货品重量，避免长期承重导致模块安装位变形，影响电池包的拆装便利性。
