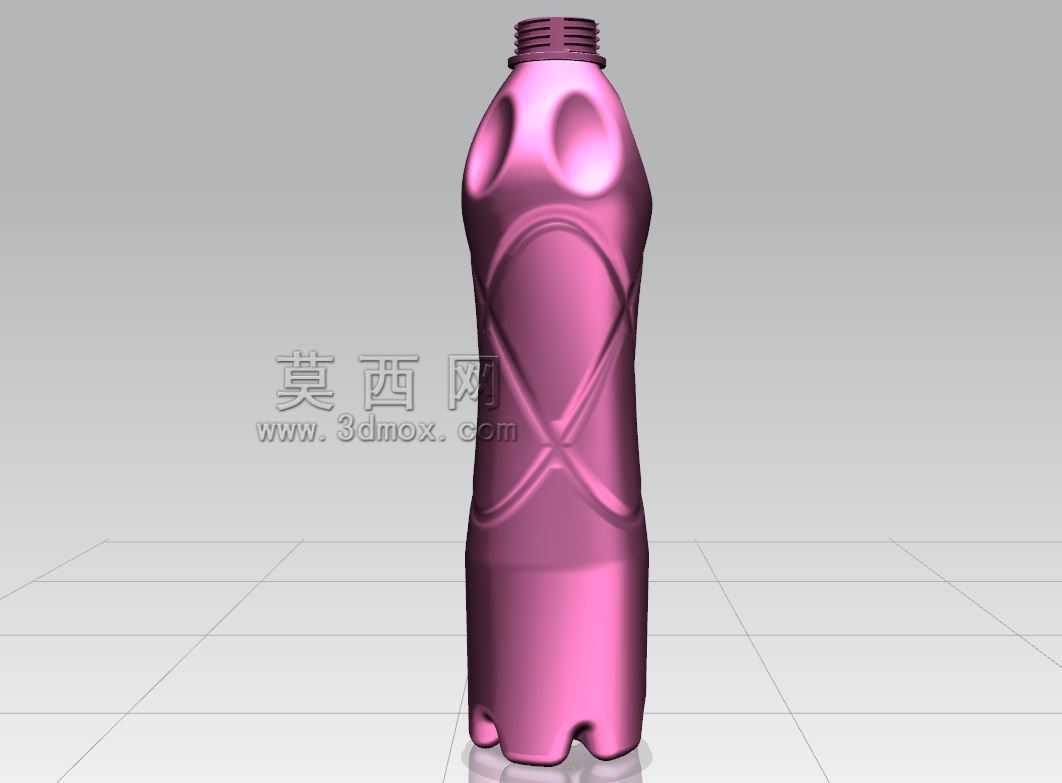

带防滑握持结构的流线型塑料饮品瓶

　　日常快消品的液态包装环节里，这类带人体工学握持结构的塑料瓶是终端灌装、流通环节的核心承载部件，从吹塑成型到灌装旋盖、贴标、装箱、仓储堆码、终端售卖全链路都要匹配对应的结构设计要求，不能只做外观造型的曲面堆砌。先从实际使用场景倒推设计逻辑：终端消费者单手握持时，瓶身中部的交叉内凹曲面刚好贴合手掌大鱼际与四指的弯曲弧度，两侧对称的椭圆形凹陷能给拇指和中指提供稳定的受力支点，哪怕瓶身外壁沾有冷凝水或者少量饮品残留，握持时也不会出现打滑脱手的情况，这部分曲面的凹陷深度控制在8mm到12mm区间，过浅起不到防滑定位作用，过深会压缩瓶内有效容积，还会在吹塑成型时出现壁厚不均的问题。瓶身上下两段的过渡曲面做了渐变圆弧处理，没有尖锐的棱角转折，

　　一方面是吹塑工艺上能避免应力集中导致的瓶身受压变形，另一方面在自动化灌装线上，瓶身经过星轮传递、导轨导向的时候，顺滑的曲面不会出现卡瓶、倒瓶的问题，能适配每分钟120瓶到200瓶的常规灌装线输送节拍。瓶口部分采用标准的螺纹旋合结构，螺纹牙型为梯形，牙距和牙高匹配市面通用的塑料防盗盖，旋合时的圈数控制在1.5圈到2圈，既能保证密封性能，又能让消费者开启时不需要施加过大的扭矩，瓶口端面做了0.3mm的平边处理，和瓶盖内的密封垫片接触时能形成连续的密封面，避免运输过程中出现漏液问题。瓶底部分做了五瓣式的内凹支撑脚，每个支撑脚的高度一致，着地平面的平面度控制在0.2mm以内，保证瓶子放在水平台面上不会出现晃动，

　　内凹的结构还能提升瓶底的抗冲击能力，当瓶装饮品从一定高度跌落时，支撑脚的形变能吸收部分冲击力，避免瓶底开裂。整个瓶身的壁厚分布是经过吹塑流动模拟优化的，握持区和瓶底、瓶口这些受力集中的区域壁厚控制在0.4mm到0.5mm，瓶身非受力区的壁厚控制在0.25mm到0.3mm，在保证整体结构强度满足堆码要求的前提下，尽可能降低原料用量，控制生产成本。堆码测试要求下，满瓶状态下垂直堆码五层，持续72小时瓶身的变形量不能超过总高度的2%，所以瓶身的纵向加强筋和曲面弧度做了匹配设计，交叉的曲面结构同时起到了纵向加强的作用，不需要额外增加凸起的加强筋，保证瓶身外观的整体性。贴标区域的瓶身直径做了等直径处理，

　　段长覆盖常规套标或者不干胶贴标的高度范围，该区域的曲面圆度公差控制在0.15mm以内，避免贴标时出现标签褶皱、偏移的问题。从建模逻辑上来说，这类瓶体建模优先采用曲面放样的方式构建整体轮廓，再对握持区的凹陷曲面做曲率连续处理，保证整个瓶身的曲面过渡没有折痕，曲面的G2连续能让吹塑成型时的原料流动更均匀，不会出现局部壁厚突变。建模过程中还要预留成型收缩率，根据常用的PET材质特性，收缩率取值控制在0.1%到0.3%区间，保证吹塑出来的成品尺寸和设计尺寸偏差在允许范围内。另外瓶身的整体高度控制在230mm左右，最大瓶身直径控制在65mm左右，能适配常规的自动售货机货道尺寸，也能适配普通家用冰箱的门架储物格尺寸，覆盖更多的使用场景。在流通环节的运输过程中，瓶身的最大直径尺寸和装箱的隔板网格尺寸匹配，相邻瓶子之间留有2mm左右的间隙，避免运输过程中瓶身互相摩擦刮花外壁，影响外观售卖效果。
