直排轮滑鞋刀架结构工程设计方案

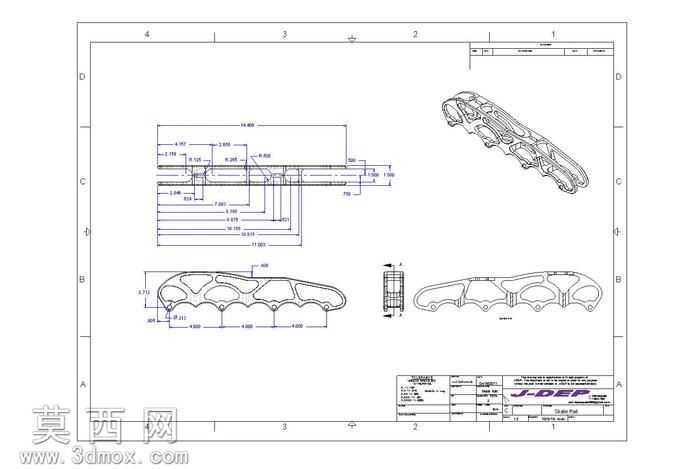

本作品为直排轮滑鞋的核心承载刀架结构三维设计，整体建模过程严格遵循运动器材力学性能要求，在三维建模环境中首先完成整体轮廓的草绘定位，依据轮滑运动的受力分布特征确定刀架的整体长宽高尺寸，匹配常规直排轮滑鞋的轮组安装间距与上鞋固定点位。建模阶段采用参数化特征构建方式，首先绘制刀架的主体拉伸截面，针对刀架需要兼顾轻量化与结构强度的需求，在主体结构上设计了多组镂空减重结构，每一处镂空的轮廓都经过圆角过渡处理，避免应力集中导致的使用断裂问题。结构设计上，刀架上部预留了与轮滑鞋上鞋连接的标准安装孔位，孔位周边做了加厚凸台处理，提升连接部位的抗挤压强度；下部按照等间距排布轮轴安装孔，孔位同轴度公差严格控制在运动器材的标准范围内，保证轮组安装后转动顺畅无卡滞。建模过程中同步完成了工程图的投影视图制作，包含主视图、俯视图、侧视图以及立体轴测视图，对所有安装孔位的孔径、孔距、整体外形尺寸、壁厚参数都做了清晰的尺寸标注，同时标注了关键部位的形位公差要求，为后续的加工生产提供准确的图纸依据。材质设定上，该刀架默认适配高强度铝合金材质，渲染阶段还原了铝合金阳极氧化后的哑光金属质感，对镂空结构的边缘、安装孔的内壁都做了细节材质处理，清晰展现结构的厚薄变化与过渡特征。设计思路围绕日常休闲轮滑的使用场景展开，在保证整体结构强度足以支撑普通成人滑行载荷的前提下，尽可能通过合理的镂空设计降低刀架自重，减少滑行者的运动负担，同时刀架的外形轮廓采用流畅的曲线造型，兼顾运动器材的实用性能与外观美感，整体结构无多余冗余特征，所有曲面与实体特征都经过几何检查，不存在破面、重叠面等建模问题，可直接导入后续的工程分析或者加工编程环节使用。
