90度传动锥齿轮带轮毂安装结构

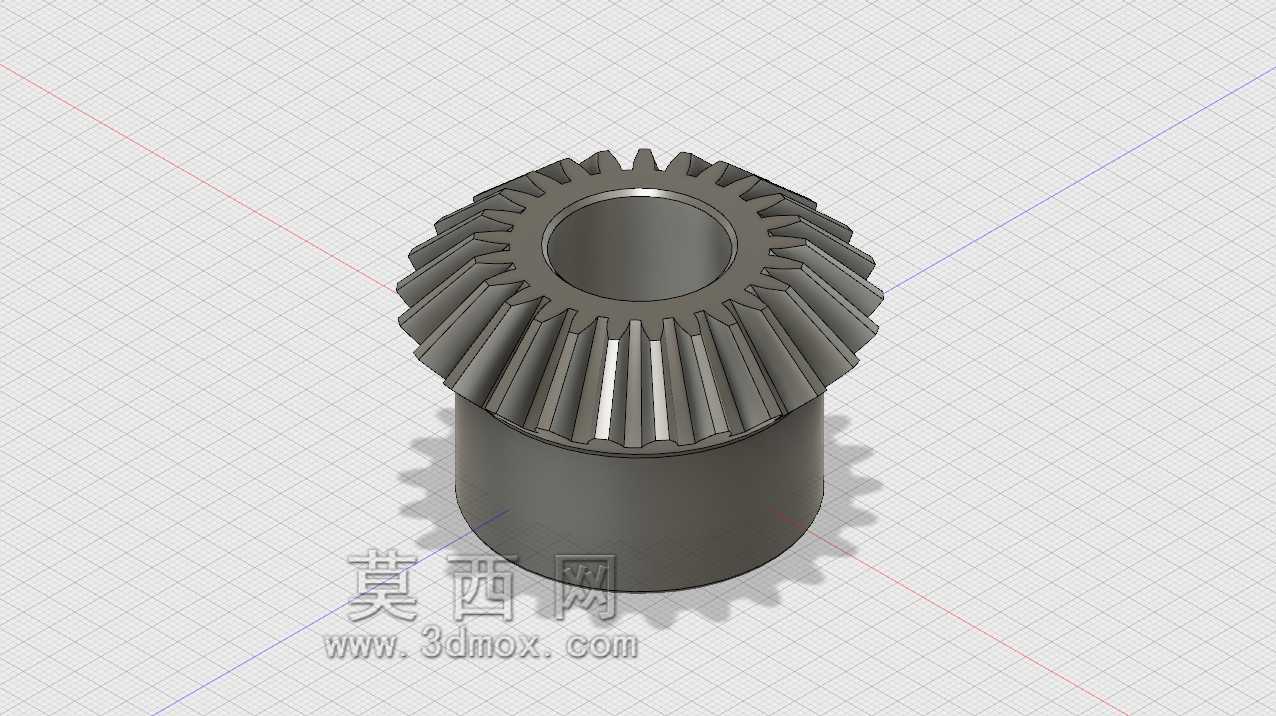

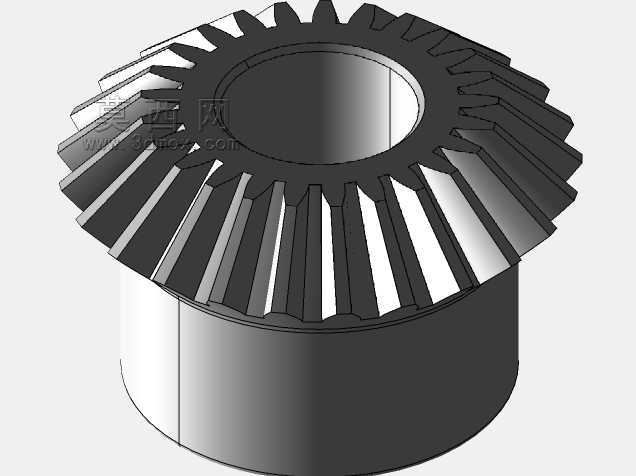

　　这类带一体式轮毂的90度锥齿轮，日常在各类需要相交轴动力换向的传动场景里出镜率极高，小到台式钻床的进给传动机构、轻工包装设备的动力转向单元，大到农用机械的侧边传动箱、小型输送线的转角动力传递工位，都能见到这类结构的应用。和盘式直齿锥齿轮不同，这款齿轮自带的一体式圆柱轮毂，直接把安装定位的基准做在了齿轮本体上，不需要额外搭配定位衬套或者连接法兰，装配的时候直接将轮毂内孔穿入对应安装轴，通过平键或者紧定螺钉完成周向和轴向固定即可，能大幅缩减传动组件的装配零件数量，降低装配累计误差。从结构设计逻辑来看，这款锥齿轮采用直齿齿形，齿向沿节锥母线方向分布，节锥角设置为45度，刚好匹配两相交轴呈90度的传动需求，相比螺旋锥齿轮，

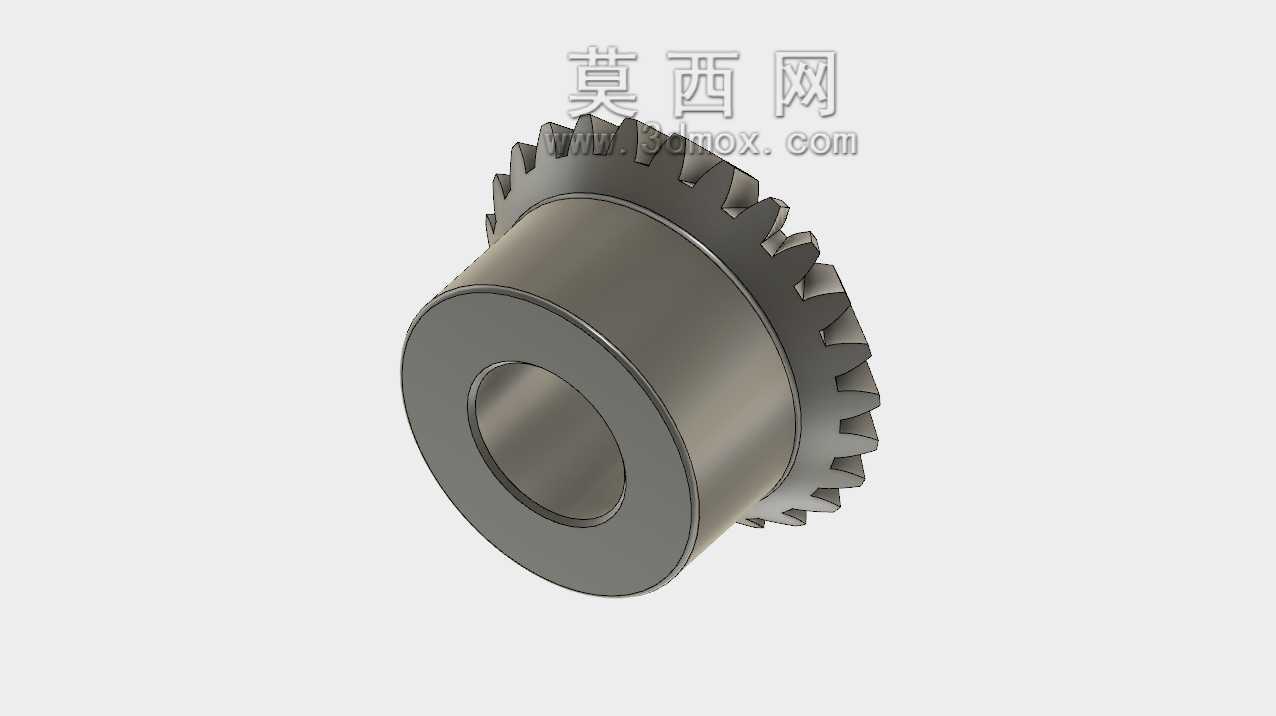

　　直齿结构的加工难度更低，轴向承载的附加载荷更小，对安装支座的轴向强度要求更宽松，适合中低速、中等载荷的换向传动场景，日常维护时的齿面检查、润滑加注也更方便。轮毂部分的外径和轴向长度做了匹配性设计，轮毂外径略小于齿轮齿根圆的最小直径，不会和啮合配对齿轮的背面产生运动干涉，同时轮毂的轴向长度预留了足够的轴配合接触面，能保证齿轮安装在轴上时不会出现偏摆，避免齿面啮合时出现偏载、局部磨损加剧的问题。齿部的参数设计上，齿顶高和齿根高按照标准直齿锥齿轮的变位系数做了适配，小端齿厚和大端齿厚的过渡均匀，啮合时的重合度能满足连续传动的要求，不会出现卡滞、传动冲击过大的问题，齿面的受力方向沿轴线垂直方向传递，不会给支撑轴承带来额外的轴向分力，

　　能延长支撑轴承的使用寿命。在安装边界方面，这款齿轮的最大外缘由齿顶圆直径决定，安装时需要保证配对齿轮的节锥顶点和本齿轮的节锥顶点完全重合，两轴的相交度误差需要控制在允许范围内，否则会出现齿面接触区偏移，轻则导致传动噪音增大、传动效率下降，重则会出现断齿、齿面崩裂的失效问题。轮毂内孔的公差一般按照基孔制的过渡配合设计，和安装轴配合时既能保证装配时的同轴度，又不会出现装配过紧导致的拆装困难问题，轮毂端面和轴肩贴合的位置做了端面垂直度管控，能保证齿轮安装后齿面的跳动量在合格范围内。实际应用中，这类齿轮常被用在不需要大扭矩传递的手动调节机构、小型动力传动工位，比如机床的档位调节传动组、小型食品加工设备的动力转向输出端，

　　相比采用蜗轮蜗杆的90度传动结构，锥齿轮的传动效率更高，不会出现蜗轮蜗杆结构的自锁问题，正反方向传动都能保持稳定的传动比，长期运行的温升也更低，不需要额外设置复杂的散热结构。设计建模的时候，需要先确定两轴的传动比、安装距、节锥角等核心参数，再通过齿廓方程生成渐开线齿形，沿节锥方向放样生成齿体结构，最后和轮毂部分做布尔合并，建模过程中需要注意齿根部分的圆角过渡，避免应力集中导致的齿根断裂问题，同时轮毂上的键槽位置需要和齿部的位置做对应标记，方便装配时调整啮合间隙。
