带流线型胎面花纹的乘用车辆轮胎结构

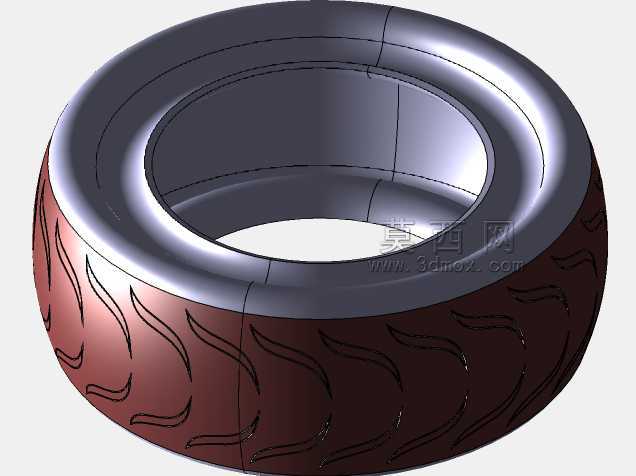

　　日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，它直接决定了整车的抓地表现、行驶平顺性、转向回正特性，甚至轮拱空间的预留尺寸都要围绕轮胎的实际外廓来调整。这次建模的这款轮胎，胎面采用了连续流线型的不对称花纹设计，花纹沟槽顺着轮胎周向呈渐变弧度排布，这种结构不是为了外观造型做的装饰，而是在干燥路面行驶时，连续的胎面橡胶块能保证足够的接地面积，降低单位面积的接地压强，减少橡胶磨损速率；遇到湿滑路面时，弧形沟槽可以快速将胎面与路面之间的积水顺着沟槽弧度导出，避免水滑现象出现，提升雨天行驶的安全阈值。

　　从结构设计逻辑来看，这款轮胎的断面采用了常规乘用车子午线轮胎的轮廓设定，胎侧区域做了适度的圆弧过渡，既不会因为胎侧过薄导致侧向支撑不足，也不会因为胎侧过厚影响滤震效果。建模过程中特意还原了胎圈部位的加厚结构，这个区域是轮胎与轮辋配合的核心位置，安装时胎圈需要完全卡入轮辋的锁止槽内，过盈量的控制直接影响轮胎的密封性能，尤其是无内胎的配置下，胎圈与轮辋的贴合面不能有任何结构凸起或者尺寸偏差，否则会出现慢漏气的问题。

　　实际装车匹配时，首先要确认轮胎的断面宽度与整车轮距的匹配关系，轮胎外端面不能超出翼子板的外轮廓，同时转向过程中轮胎内侧不能与减震器、下摆臂、轮拱内衬发生运动干涉，这就要求在建模阶段就把轮胎的最大转向角度下的运动包络做出来，预留足够的安全间隙。胎面花纹的深度也有实际的工程考量，新胎状态下花纹深度要满足磨损极限的要求，通常花纹磨损到剩余1.6mm时就需要更换，所以建模时花纹沟槽的深度设定，既要保证新胎状态下的排水、抓地性能，也要考虑整个生命周期内的磨损余量，避免花纹过快磨损失效。

　　很多新手建模时容易忽略轮胎的静半径与动半径差异，实际上车辆静止加载状态下，轮胎受整车重量压迫会产生一定的形变量，静半径会比自由状态下的半径小3%到5%左右，这个数值直接影响车速表的校准、ABS系统的轮速信号匹配，所以在做整车总布置时，不能直接用自由状态的轮胎尺寸做参数输入，必须结合轮胎的刚度特性、额定载荷下的形变量来修正相关参数。这款轮胎的胎面花纹块做了不等节距的排布设计，建模时刻意打乱了花纹块的周向间距，这样做的目的是打破轮胎滚动时花纹块接地产生的固定频率噪音，避免出现共振轰鸣，提升车内的NVH表现，这也是现在乘用车主打静音舒适的轮胎常用的设计手法。

　　从安装边界来看，轮胎的中心孔需要与轮辋的中心定位凸台完全贴合，保证轮胎与轮辋的同轴度，避免高速行驶时出现车轮抖动的问题。胎侧的标识区域在建模时也预留了足够的平整面，后续可以标注轮胎的规格参数、载荷指数、速度级别、生产日期等信息，这些标识的位置不能与轮辋的轮缘发生干涉，也不能在轮胎充气后因为胎侧形变导致标识变形模糊。另外胎面的花纹沟槽边缘做了微小的倒角处理，不是尖锐的直角结构，这种细节设计可以减少轮胎滚动时花纹块的应力集中，避免花纹块出现崩裂、掉块的问题，提升轮胎在非铺装路面行驶时的抗损伤能力。

　　在做整车性能仿真时，轮胎的接地压力分布是非常重要的输入参数，这款轮胎的胎冠轮廓采用了适度的弧面设计，保证在标准胎压下，接地印痕呈近似矩形，接地压力分布均匀，不会出现胎肩或者胎冠中心过早磨损的问题。如果胎冠轮廓过平，会导致胎肩部位接地压力过大，转弯时胎肩磨损加剧；如果胎冠弧度过大，会导致胎冠中心接地压力过大，直线行驶时中心部位磨损过快，这些都是建模阶段需要反复调整轮廓参数才能匹配到最优状态的。日常做底盘调校时，轮胎的侧偏刚度也是关键参数，胎侧的厚度、帘线层的排布角度都会直接影响侧偏刚度的数值，进而影响整车的转向响应特性，这款轮胎的胎侧刚度设定偏向舒适取向，能够过滤掉大部分路面传来的细碎震动，同时保留足够的侧向支撑，不会在快速变道时出现过大的侧倾滞后。
