蒸汽冷凝工况下塑料瓶屈曲仿真分析

　　在日常包装容器的可靠性验证环节，塑料瓶在极端温压耦合工况下的结构失效问题，一直是包装结构设计、储运安全评估领域的重点关注方向。很多一线结构工程师都遇到过类似场景：热灌装后的塑料瓶在密封冷却后出现瓶身凹陷、变形甚至局部失稳的情况，本质就是瓶内蒸汽冷凝后形成内外压差，最终引发结构屈曲，这类失效不仅影响包装外观，还会带来内容物泄漏、密封失效、堆垛垮塌等实际工程问题。

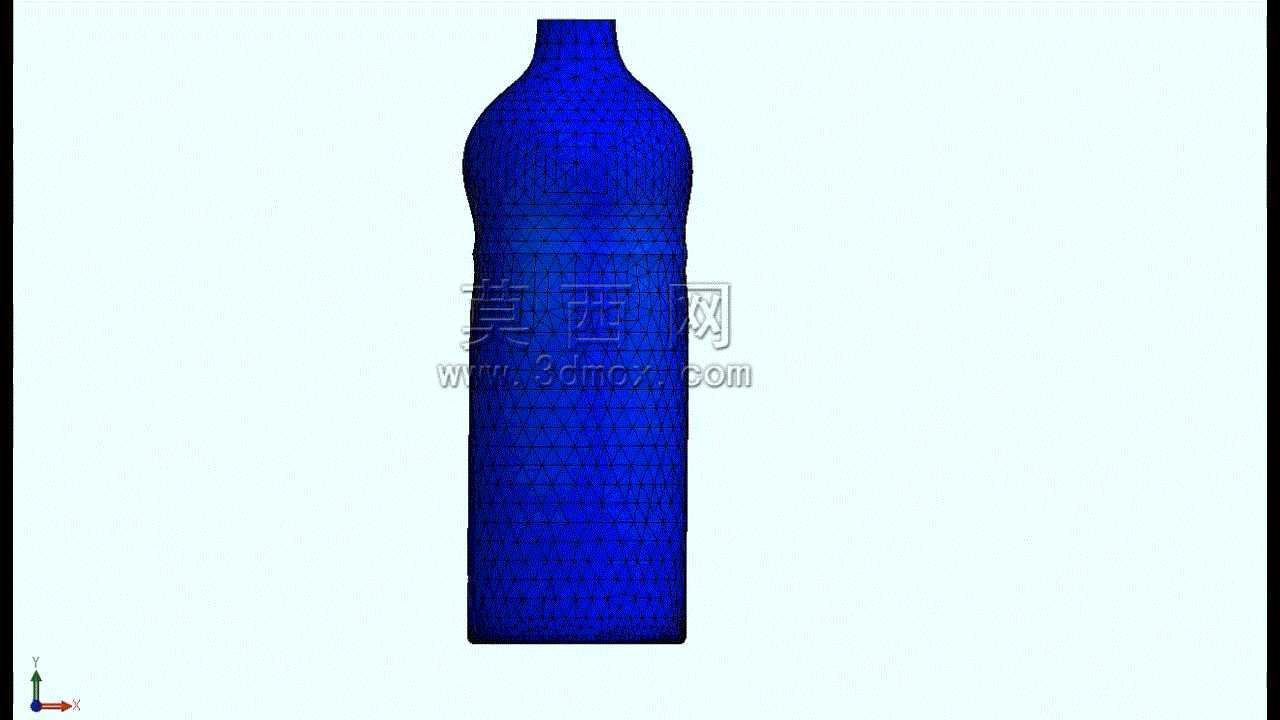

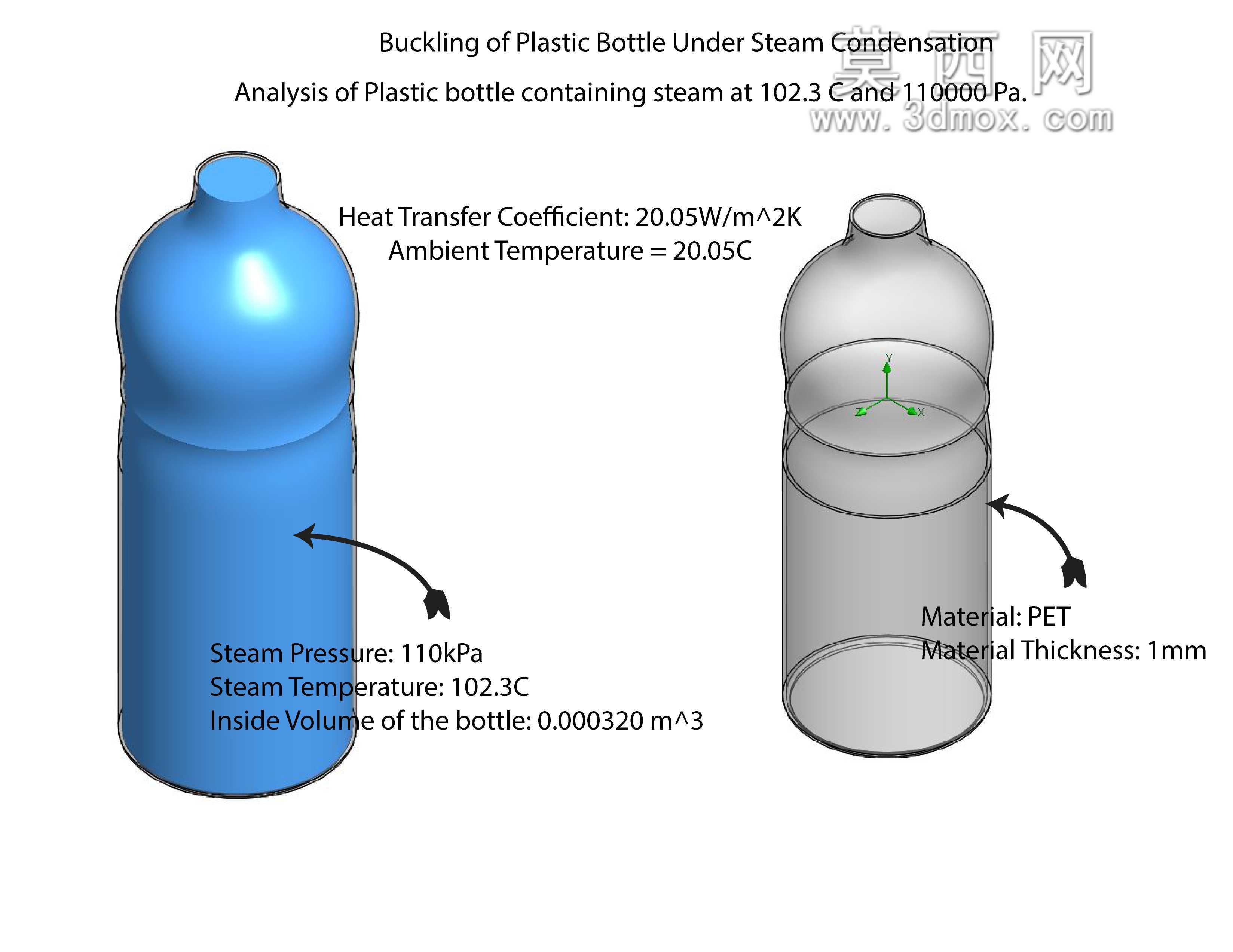

　　做这个仿真分析的核心出发点，就是还原热灌装后密封瓶体的真实工况：瓶内初始充入略高于常压的饱和蒸汽，温度对应饱和压力下的沸点值，瓶外为标准大气压环境，随着蒸汽与外界环境换热，瓶内蒸汽逐渐冷凝为液态，瓶内气相空间压力持续降低，内外压差逐步增大，当压差产生的压应力超过瓶体结构的临界屈曲载荷时，瓶身就会出现失稳变形。

　　从设计思路来看，这类仿真首先要还原瓶体的真实几何特征，包括瓶身的周向加强筋、底部的内凹结构、瓶口的螺纹加厚区域，这些结构细节直接决定了瓶体的抗屈曲能力——很多初入行的工程师做这类仿真时会简化掉瓶身的微凸纹理和加强筋，最终得到的临界失稳压力会比实际值低30%以上，完全无法指导实际设计。其次要耦合流动换热与结构力学两个物理场，不能单独做静力学的压差加载，因为蒸汽冷凝的过程是动态的，瓶壁不同位置的温度梯度会带来材料属性的变化，常用的PET塑料在温度接近玻璃化转变温度时，弹性模量会出现明显下降，这也是热灌装瓶更容易变形的核心原因，必须在仿真中耦合温度场对材料参数的影响，才能得到贴合实际的结果。

　　从实际应用场景来看，这类仿真结果可以直接指导塑料瓶的结构优化：比如调整瓶身加强筋的间距和凸起高度，在不增加瓶坯克重的前提下提升临界失稳压差；优化底部的弧度设计，避免底部在压差作用下出现外翻失稳；确定热灌装后的允许密封温度区间，避免瓶内初始蒸汽量过大导致冷凝后压差超出结构承载极限。在储运环节，这类分析结果也能帮助确定堆垛时的环境温度要求，避免高温运输后冷却过程中出现批量瓶体变形的问题。

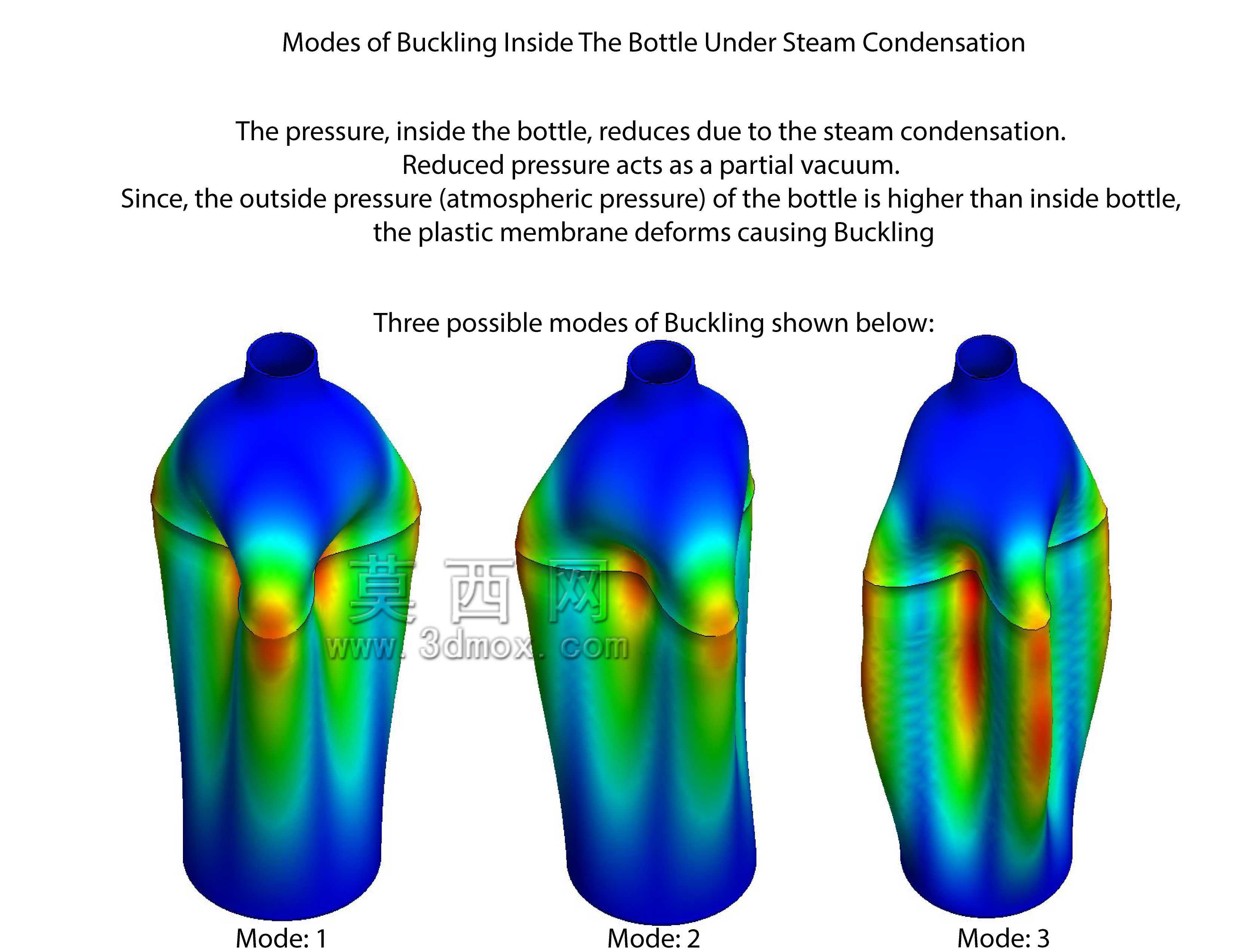

　　从结构特性来看，塑料瓶属于薄壁壳体结构，其屈曲失效属于典型的压应力失稳，和拉伸破坏不同，屈曲失效往往是突发性的，在失稳前结构变形量很小，一旦达到临界载荷就会出现大变形，因此在仿真中需要引入几何非线性求解，不能用线性屈曲的结果直接作为设计依据，线性屈曲得到的临界载荷通常比实际非线性结果高很多，会带来设计风险。同时还要考虑瓶体壁厚的均匀性，实际吹塑成型的塑料瓶，瓶身中部、底部转角、瓶口位置的壁厚存在明显差异，吹塑过程中的壁厚分布数据需要导入到仿真模型中，才能准确还原不同位置的结构刚度，比如吹塑过程中瓶身中部的拉伸比最大，壁厚最薄，也是最容易出现屈曲凹陷的位置，和实际工况下的失效位置完全吻合。

　　在边界条件设置上，需要约束瓶口位置的自由度，模拟瓶盖密封后的固定约束，瓶体外表面施加标准大气压载荷，瓶内表面施加随冷凝过程动态变化的压力载荷，同时加载重力场，还原瓶体自身重量对结构应力的影响。在材料参数设置上，需要输入塑料在不同温度下的弹性模量、泊松比、屈服强度参数，考虑材料的非线性特性，因为屈曲过程中部分位置会出现塑性变形，一旦出现塑性变形，瓶体的变形就是不可逆的，即使后续内外压差恢复，瓶身也会残留凹陷，这也是实际生产中残次品产生的主要原因。

　　很多工程师在做这类容器结构设计时，往往只关注静态堆垛的压溃强度，忽略了温变带来的压差载荷，实际上热灌装类塑料瓶的失效案例中，有超过六成是冷凝压差导致的屈曲失效，而非外部堆垛载荷导致的压溃。通过这类耦合仿真，可以在开模前就对瓶体结构进行迭代优化，减少试模次数，降低开模成本，同时避免量产之后出现批量变形的质量问题。比如在设计1.5L规格的热灌装PET瓶时，初始设计的瓶身加强筋间距为25mm，仿真得到的临界失稳压差为42kPa，而实际工况下蒸汽冷凝后的最大压差可以达到60kPa，存在失效风险，通过将加强筋间距调整为18mm，同时将加强筋的凸起高度从0.8mm增加到1.2mm，仿真得到的临界失稳压差提升到72kPa，满足工况要求，且瓶坯克重仅增加0.3g，不会带来明显的成本上升。

　　另外，这类仿真分析的思路也可以拓展到其他薄壁密封容器的结构验证中，比如金属易拉罐、塑料药瓶、日化产品包装瓶等，只要涉及热灌装密封后冷却的工况，都存在蒸汽冷凝导致的压差屈曲风险，这套流动换热耦合结构屈曲的分析方法都可以适用，只需要根据不同的材料属性、容器几何形状调整对应的参数即可。在实际工程应用中，还可以结合吹塑成型仿真的结果，将吹塑后的壁厚分布、残余应力一并导入到屈曲仿真模型中，进一步提升仿真结果的准确度，让仿真结果和实际测试结果的误差控制在10%以内，完全可以替代大部分物理验证测试，缩短产品开发周期。
