平面壁稳态热传导仿真分析模型

　　在工业热设计领域，平面壁稳态热传导是各类换热设备、保温结构、电子散热模组设计中最基础也最核心的计算场景，从工业炉窑的炉壁保温层厚度校核，到电力设备柜体的散热路径规划，再到建筑围护结构的热损失测算，都需要基于平面壁热传导的基本规律完成参数匹配。本次搭建的仿真分析模型，完全围绕工程实际中均匀内热源平面壁的散热工况搭建，还原了实体块材在内部发热、表面对流换热共同作用下的温度分布规律，可直接用于同类工况的设计校验与参数迭代。

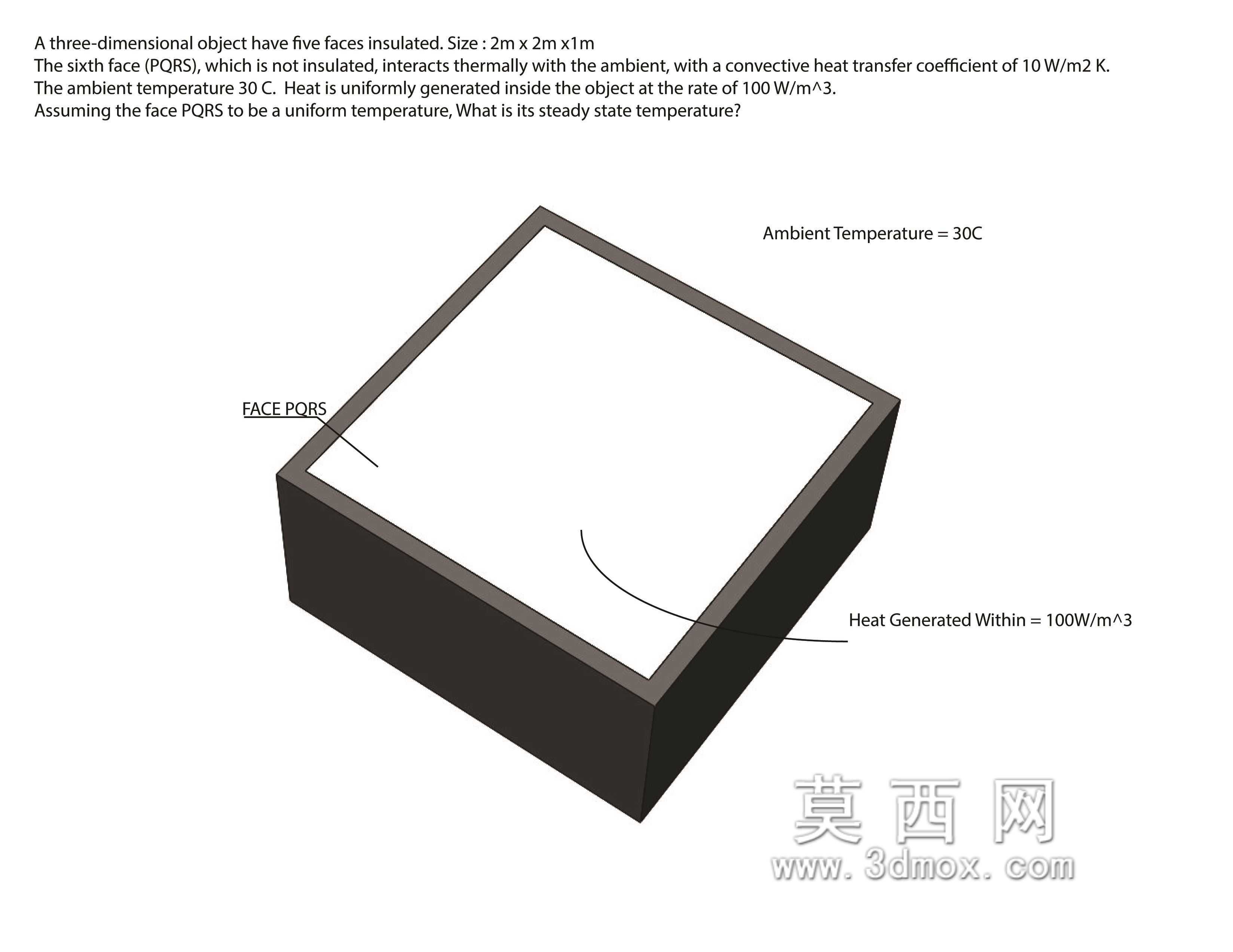

　　模型构建阶段，首先明确了分析对象为各向同性的均质块体，忽略材料内部的接触热阻与各向异性导热差异，这一设定匹配了绝大多数工程中金属块材、均质保温材料、成型复合材料的实际导热特性，避免过度复杂的参数设置导致仿真结果偏离工程实际。建模过程中对块体的几何边界做了规整化处理，所有棱边采用直角过渡，不额外设置倒角、凸台等局部结构，确保热流传递路径符合一维导热的基本假设，同时保留三维实体结构，可直观呈现不同位置的温度梯度差异，避免一维计算无法覆盖边角区域温度偏差的问题。

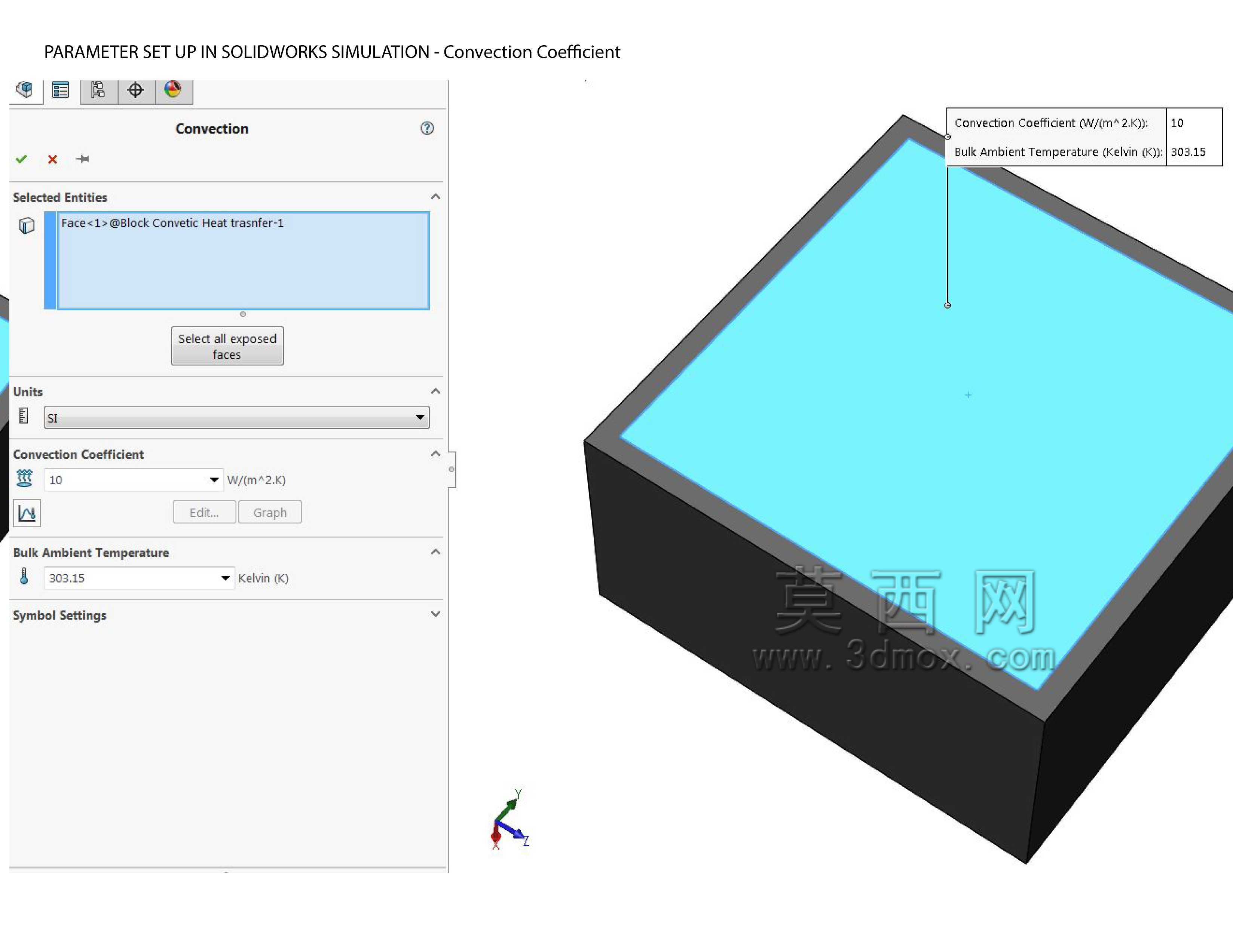

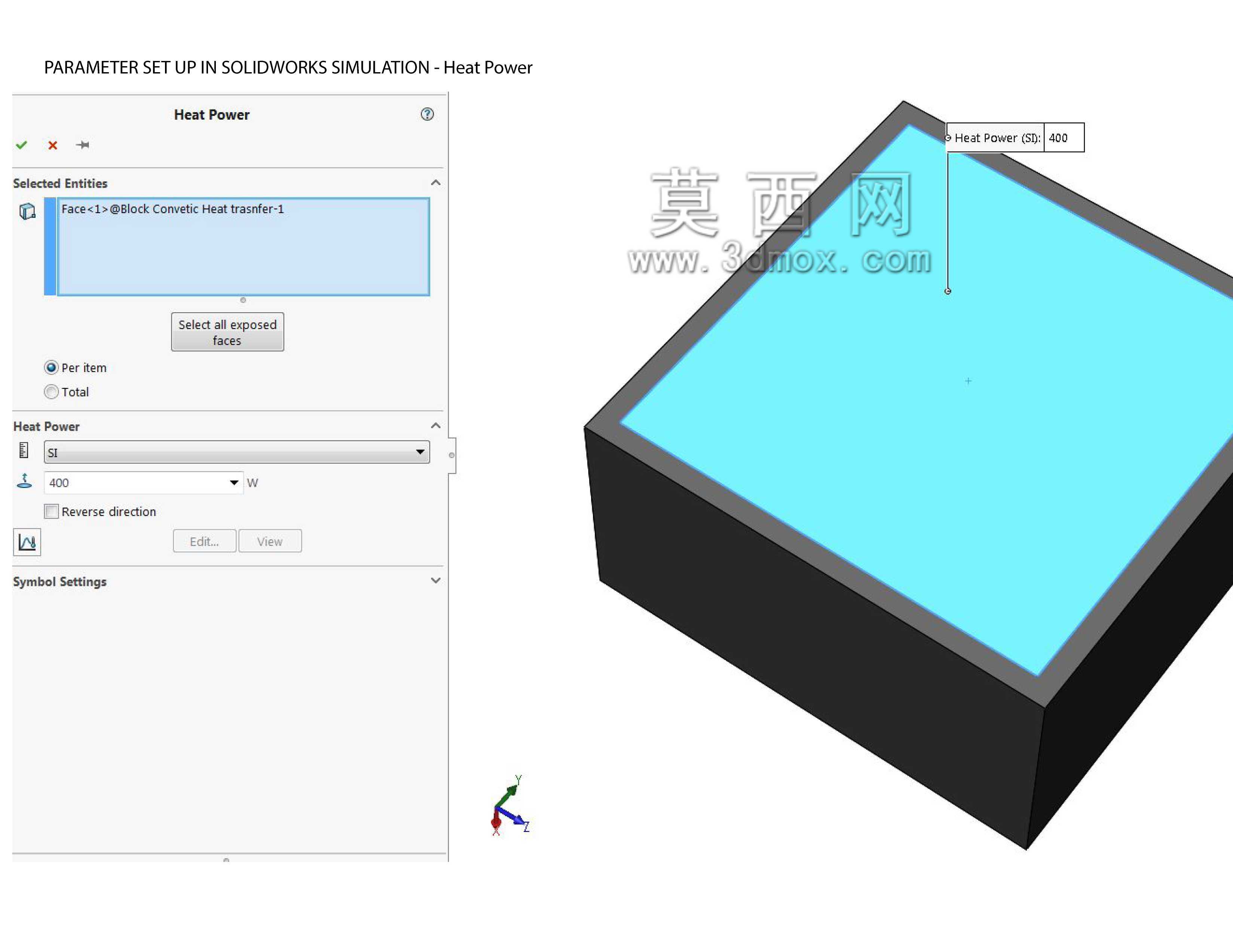

　　从功能特性来看，该模型完整复现了内热源与对流边界的耦合作用：内部设置均匀体积发热功率，对应实际工况中材料自身发热、嵌入式加热元件均匀释热、电气设备绕组均匀发热等场景；外表面设置对流换热边界，匹配自然对流、强制风冷等常见表面散热条件，可直接通过调整导热系数、对流换热系数、内热源功率、环境温度等参数，快速得到不同工况下的块体表面温度与内部温度场分布，无需从零搭建仿真流程，可大幅缩短前期方案验证的周期。

　　设计思路上，模型严格遵循热传导仿真的规范流程，首先完成几何实体的构建，确保计算域完整覆盖整个发热块体，不遗漏任何参与换热的结构部分；网格划分采用结构化六面体网格，在靠近壁面的区域做适当加密，既保证温度梯度计算的精度，又控制整体网格数量提升计算效率，避免网格过粗导致的温度计算偏差，也防止网格过密造成不必要的计算资源浪费。边界条件设置完全贴合工程实际，不设置理想化的绝热边界或者定温边界，所有外表面均施加与环境的对流换热作用，还原真实工况下块体向周围环境散热的实际状态。

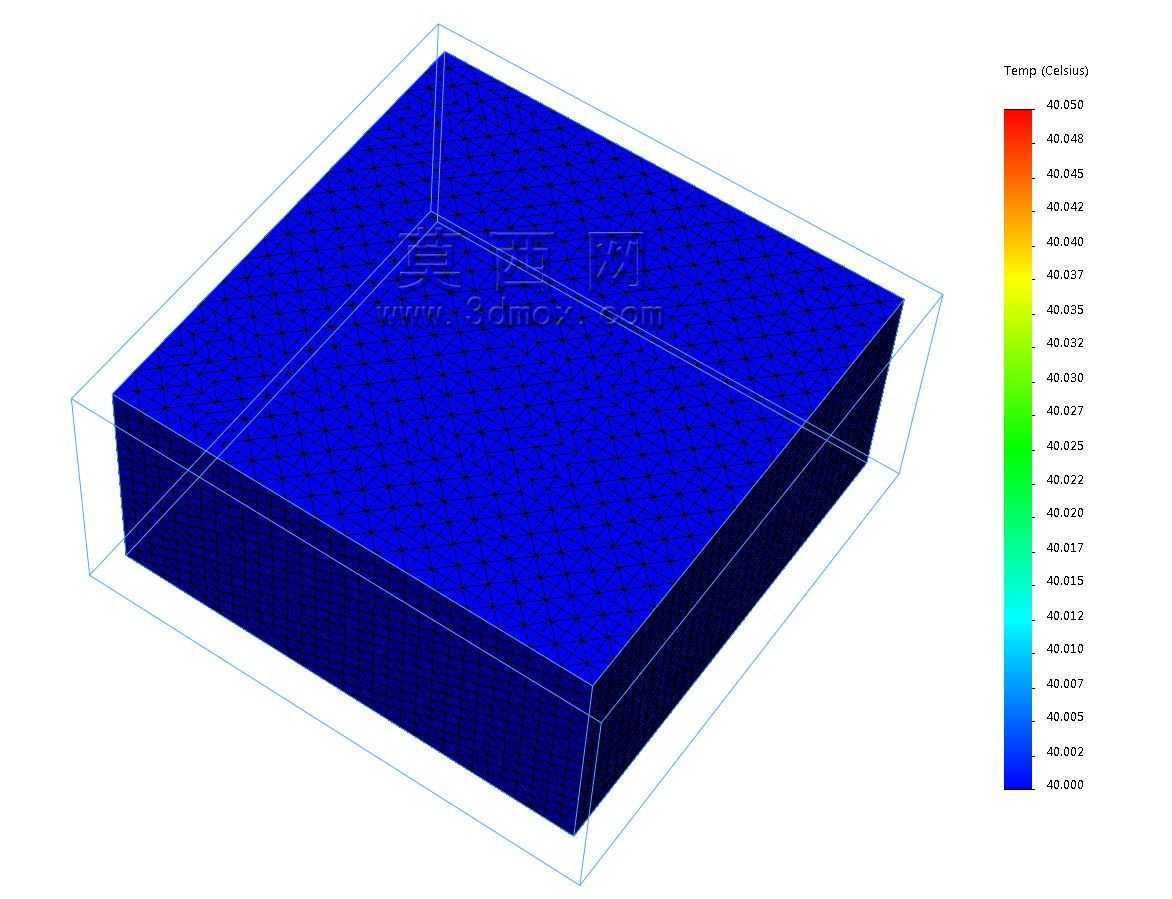

　　在安装与边界适配层面，该模型的几何边界可根据实际设计需求灵活调整，块体的长宽高尺寸可直接参数化修改，适配不同厚度保温层、不同规格发热块、不同尺寸散热基板的计算需求；边界条件的施加位置可根据实际安装状态调整，比如块体贴合安装面的一侧可修改为接触导热边界，暴露在空气中的表面保留对流边界，可灵活适配壁挂安装、嵌入式安装、架空放置等不同安装场景下的热传导计算。模型计算得到的温度场结果采用云图直观呈现，温度标尺覆盖整个计算域的温度区间，可直接读取任意位置的温度数值，方便设计人员快速定位最高温度点，校核材料耐温极限是否满足设计要求，同时可通过截面剖切查看内部温度分布，判断温度梯度是否在材料允许的热应力范围内，避免因温差过大导致结构变形、材料老化加速等问题。

　　在实际工程应用中，这类稳态热传导仿真模型可直接服务于多个场景：在工业加热设备设计中，可用来计算加热块的表面温度均匀性，调整加热功率分布确保工作面温度偏差控制在工艺允许范围内；在保温结构设计中，可通过调整保温层厚度与材料导热系数，计算外表面温度是否满足防烫要求与热损失控制指标；在电子设备散热设计中，可用来计算功率器件安装基板的温度分布，校核器件工作温度是否在额定范围内，为散热鳍片的选型与布置提供数据支撑。相较于传统的一维手工计算，三维仿真模型可直观呈现边角区域的温度集中效应，避免手工计算假设一维导热带来的结果偏差，尤其是在块体尺寸较小、边角散热占比不可忽略的工况下，三维仿真的结果更贴近实际测试数据，可有效减少后期样机测试的整改次数，降低设计迭代成本。

　　模型的参数设置完全开放，设计人员可根据实际项目的材料属性替换对应的导热系数参数，根据实际散热条件调整对流换热系数数值，根据实际发热功率修改内热源大小，快速完成特定工况的热计算，不需要重新搭建仿真框架、调试网格参数、设置求解器选项，对于刚接触热仿真的结构设计人员十分友好，可帮助其快速掌握稳态热传导分析的基本流程，理解不同参数对温度分布的影响规律，积累热设计的工程经验。
