径向弯曲与轴流风扇散热热沉仿真分析方案

　　在电子设备热管理、工业电控柜散热、小型动力单元温控这类场景里，风扇搭配热沉的组合是最常见的被动+主动散热方案，不同风扇的流场特性直接决定热沉的换热效率，很多结构工程师在选型初期容易只看风扇标称风量，忽略安装位置、流道形式带来的实际换热差异，这套仿真分析就是针对两种典型风扇布置方案做的流热耦合验证。

　　先从实际应用场景说起，很多紧凑型工控设备、嵌入式计算单元的散热空间被严格限制，热沉的有效换热区域通常被限定在25mm×25mm的方形区间内，热功耗稳定在40W上下，这个参数区间刚好覆盖了多数工业控制板卡、小型伺服驱动模块的散热需求。以往做结构设计时，要么把轴流风扇直接架在热沉上方直吹，要么把离心式的径向弯曲风扇放在热沉出口侧抽风，两种方案的实际散热表现差异，很难通过经验公式精准核算，必须通过流动模拟来捕捉流场细节。

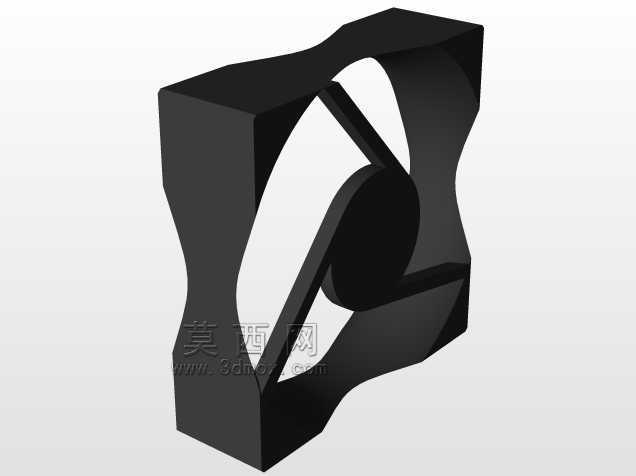

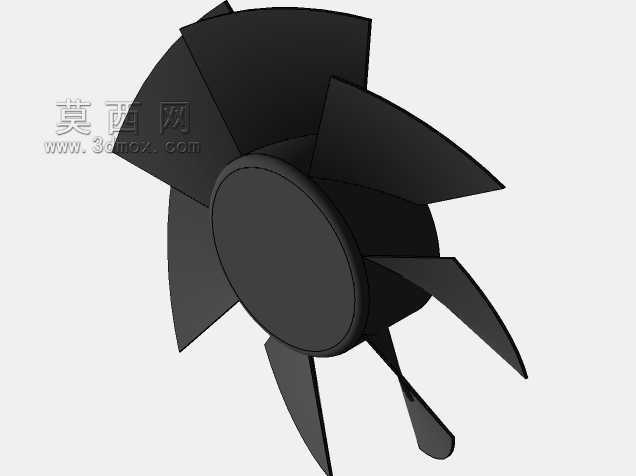

　　这套分析里做了两种结构的对照验证，第一种是把径向弯曲风扇布置在散热器的出口位置，建模时特意省略了风扇实体结构，是为了把网格资源集中在热沉鳍片间的流道区域，更精准地捕捉鳍片表面的边界层流动状态——毕竟径向风扇的出风是沿周向扩散，放在出口侧抽风时，热沉内部的流场更均匀，不容易出现鳍片边角的流动死区，但对应的风阻特性会和直吹方案完全不同。第二种方案是把轴流风扇放置在散热器入口处，轴流风扇的轴向进风特性会让气流垂直冲击热沉基板，冲击区域的换热系数很高，但气流在鳍片间扩散时容易出现偏流，尤其是热沉边缘区域的流速会明显低于中心区，这也是很多直吹方案里热沉表面温差过大的核心原因。

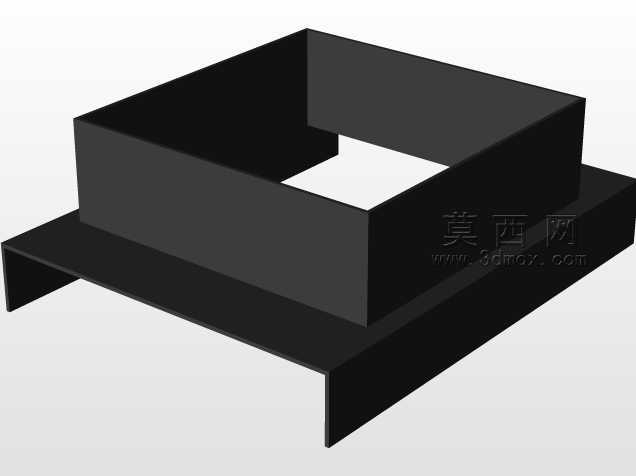

　　从设计思路上看，这套仿真没有追求复杂的几何细节，而是把变量控制在风扇安装位置和风扇类型两个核心维度上，热沉的鳍片间距、基板厚度都采用行业通用的量产规格，这样得出的分析数据可以直接给结构选型做参考，不需要再做额外的参数修正。安装边界上，两种方案都预留了标准的风扇安装位，径向风扇方案的出口侧预留了10mm的出风缓冲区，避免风扇出口直接贴装机箱壁面造成流阻陡增；轴流风扇方案的入口侧预留了8mm的进风空间，防止进风面被遮挡导致风量衰减。

　　实际工程应用里，很多散热失效问题都不是风扇风量不够，而是流道设计不合理导致有效换热风量不足：比如轴流风扇直吹时，如果热沉鳍片方向和气流方向存在夹角，会大幅提升流阻，让风扇实际工作点偏离高效区间；径向弯曲风扇抽风时，如果热沉周边存在漏风缝隙，会让气流不经过鳍片直接被风扇抽走，大幅降低换热效率。这套仿真分析里特意把热沉的安装边界做了密封处理，模拟实际装机时热沉周边贴装密封泡棉的状态，这样得出的流场数据更贴近真实使用场景，不会出现实验室仿真数据和实际装机表现偏差过大的问题。

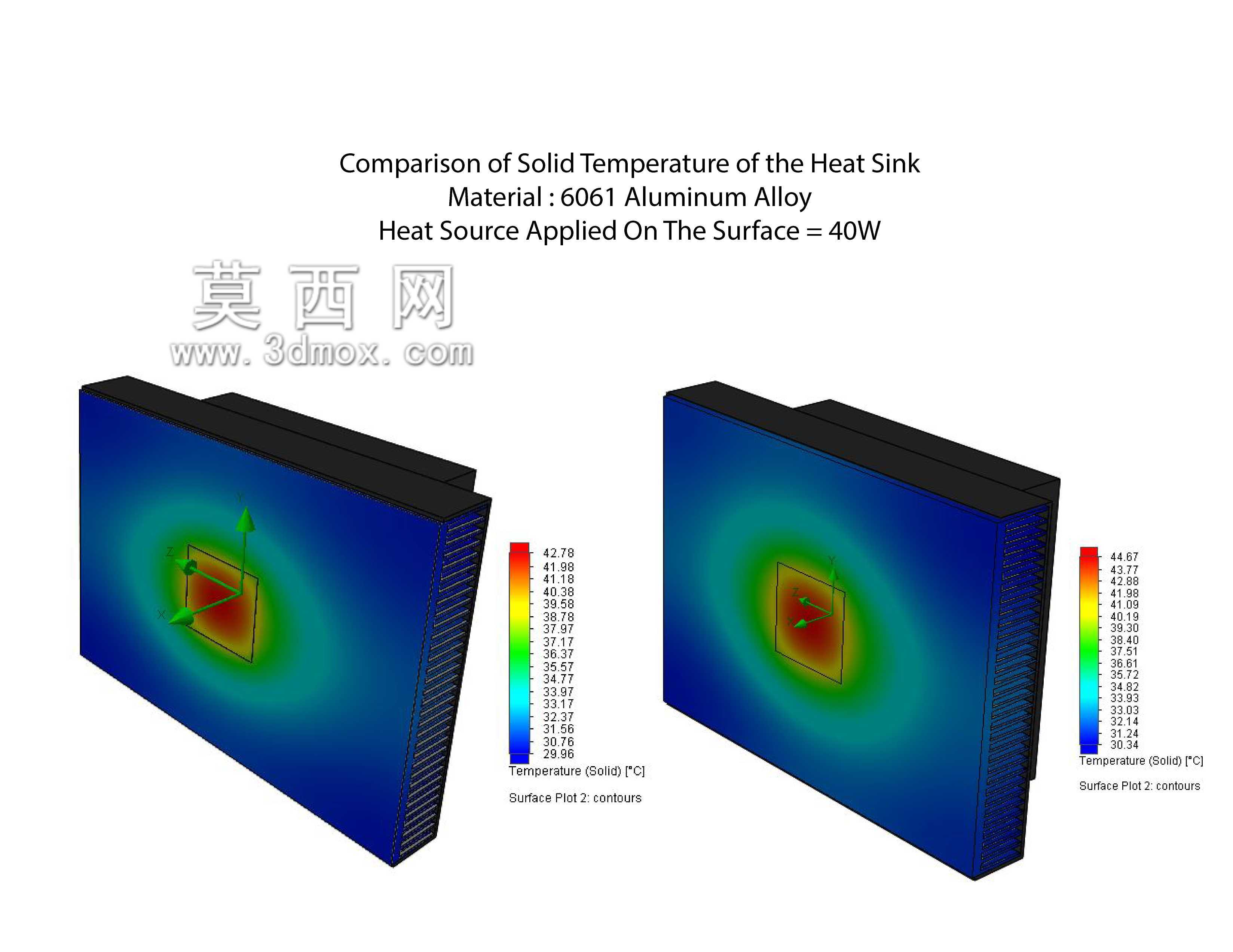

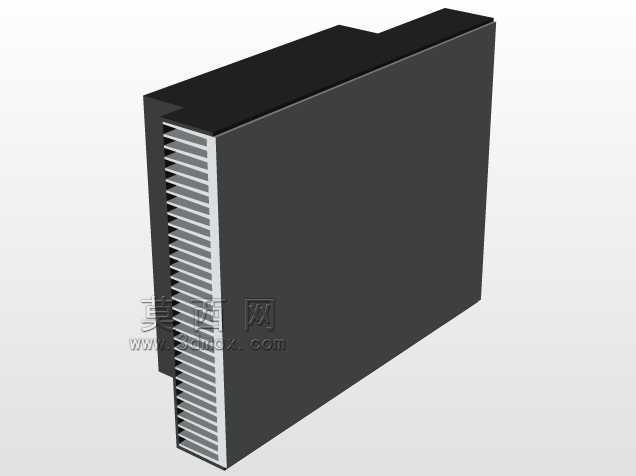

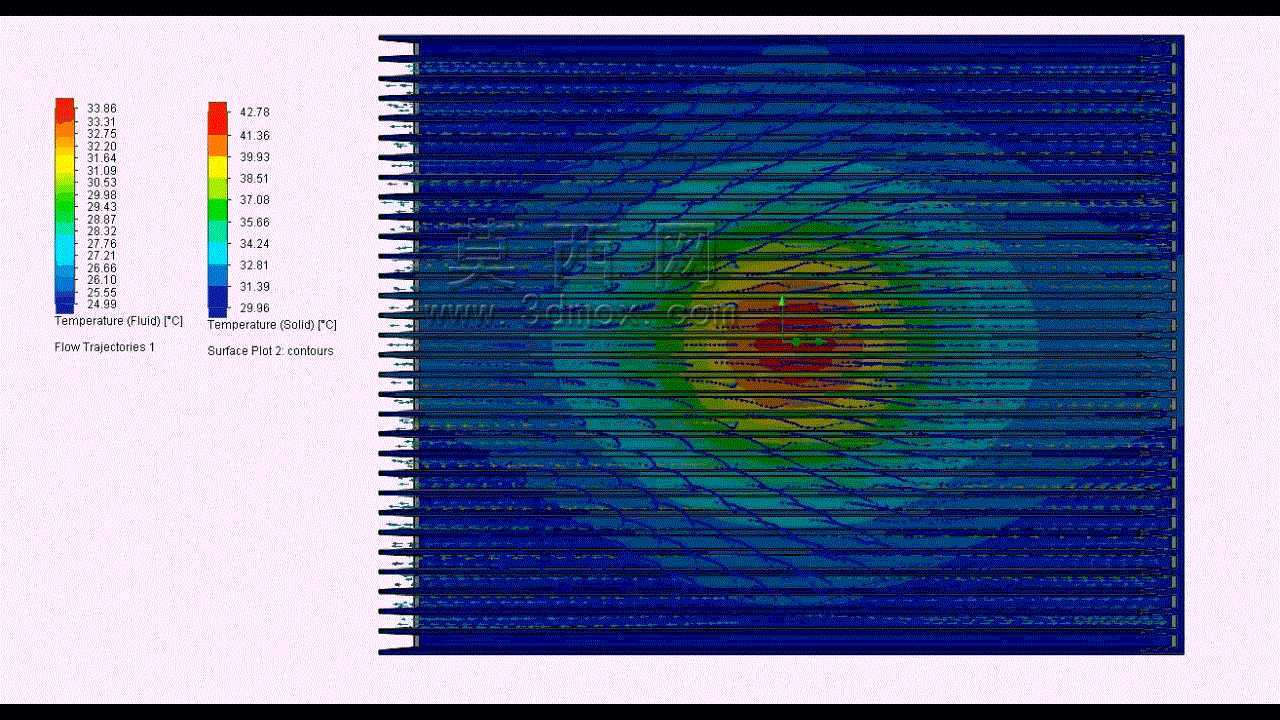

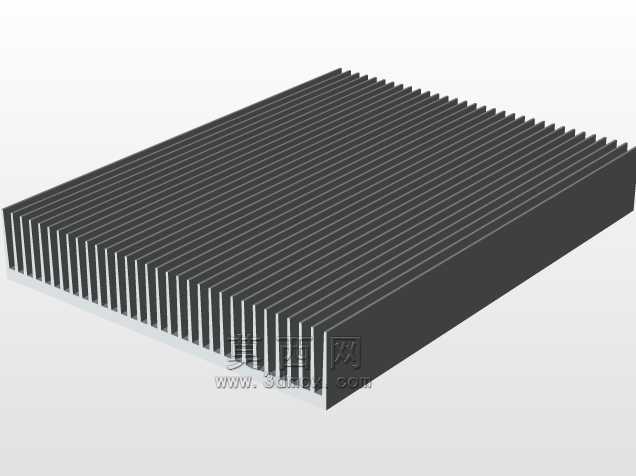

　　从热沉的换热逻辑来看，40W的热功耗均匀分布在25mm×25mm的基板区域，热沉采用铝合金6061材质，鳍片厚度0.3mm，鳍片间距1.2mm，这个参数组合是兼顾散热效率和加工成本的常用规格，不管是铲齿工艺还是型材挤压工艺都能实现量产。两种风扇方案的对比核心，是看不同流场形态下鳍片表面的对流换热系数分布，以及热沉基板的最高温度、表面温差这几个核心指标：径向风扇抽风方案的流场更均匀，基板表面温差能控制在3℃以内，适合对温度均匀性要求高的功率器件散热；轴流风扇直吹方案的中心区域换热效率更高，但边缘区域流速低，基板温差会达到7℃左右，适合热源集中在中心区域的芯片散热。

　　很多结构工程师在做散热设计时，容易陷入“选高风量风扇就一定能散热”的误区，实际上风扇的P-Q曲线（风压-风量曲线）必须和热沉的流阻曲线匹配，才能让风扇工作在高效区间。这套仿真分析输出的流阻数据、换热系数分布，可以直接用来匹配风扇的工作点，不需要再做多次样机测试，能大幅缩短散热方案的开发周期。另外，仿真里也考虑了空气的物性参数随温度的变化，不会采用固定密度、固定导热系数的理想气体假设，让计算结果更贴近真实的工作状态，毕竟设备在高温环境下工作时，空气密度下降会导致风扇实际送风量降低，这也是很多设备在常温下测试正常、高温环境下过热保护的核心诱因。

　　从安装适配性来说，两种方案的热沉安装孔位都采用通用的M3螺丝孔位，孔距符合行业标准的20mm×20mm安装规格，可以直接适配多数标准封装的功率器件、CPU模块、伺服驱动板，不需要额外做安装转接。径向风扇方案的整体高度可以控制在20mm以内，适合厚度方向空间受限的紧凑型设备；轴流风扇方案的整体高度略高，在25mm左右，但进风方向的空间要求更低，适合进风侧空间不足、出风侧有充裕空间的设备结构。
