复合圆柱管稳态热传导仿真分析模型

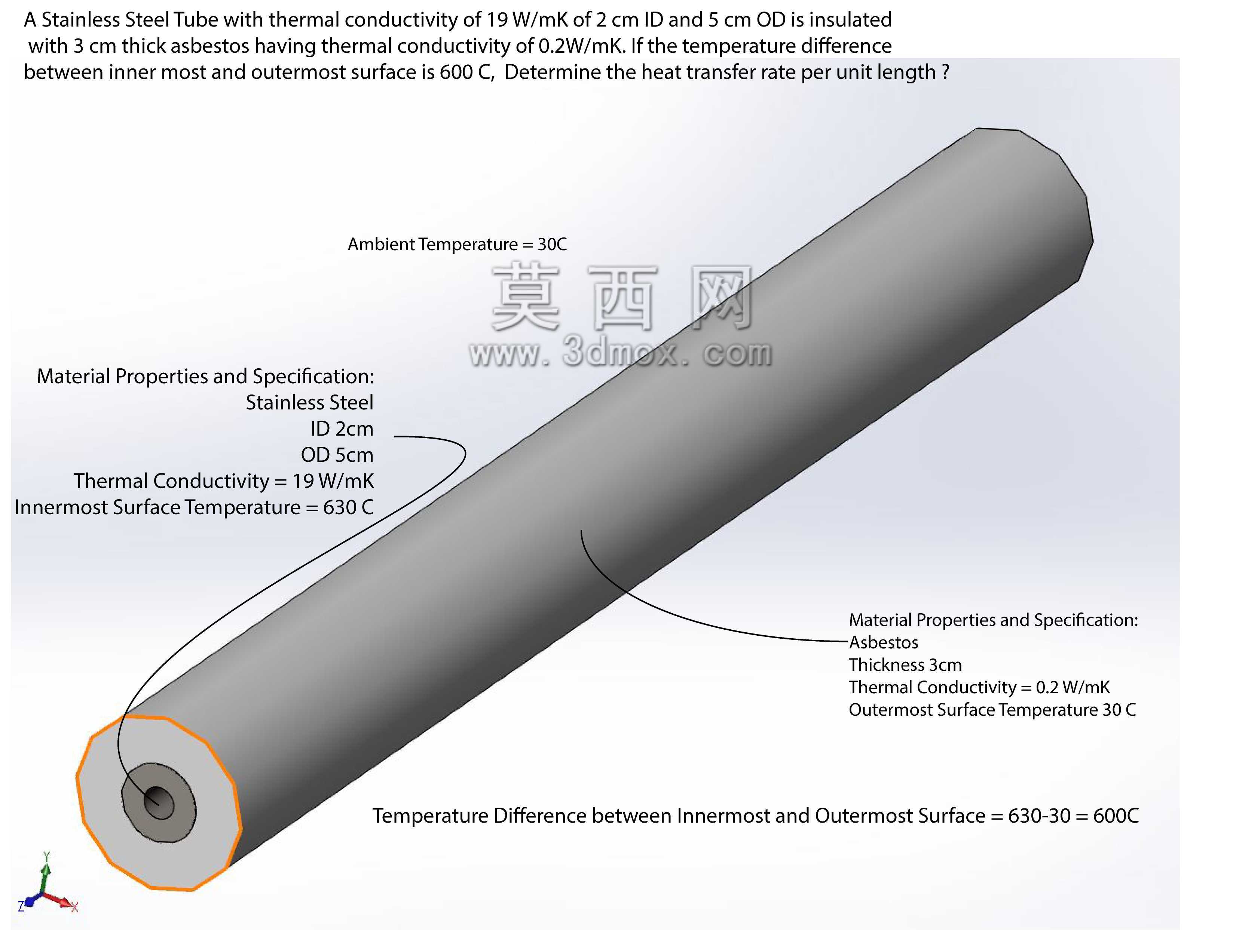

　　在民用热水供应、工业冷却循环系统的管路设计环节，带保温层的复合圆柱管路是热量输送过程中控制热损的核心结构，这类结构的热传导特性直接决定系统的运行能效，若保温层厚度设计不合理、材料选型匹配度不足，要么会造成输送过程中热量大量散失提升运行能耗，要么会因保温层过厚造成材料浪费、管路安装空间占用过大的问题。本次仿真分析针对的是石棉绝缘不锈钢复合管结构，内层为不锈钢承压基体，承担流体输送的承压、耐腐功能，外层包覆石棉保温层，阻断热量向外部环境的散逸路径。

　　从实际工程应用场景来看，这类复合管最常见的部署场景包括住宅热水器的热水输送管路、工业冷却设备的介质输送管线，两类场景的核心诉求存在细微差异：热水输送场景需要尽可能降低管内热水向外界的散热量，保证末端出水温度满足使用要求；冷却介质输送场景则需要尽可能减少外界热量向管内低温介质的传递，避免冷却介质温升过高影响换热效率。两类场景的热传导过程本质一致，都是通过多层圆柱壁面的径向稳态热传导实现热量传递的控制，因此仿真分析的边界条件设置具备通用性。

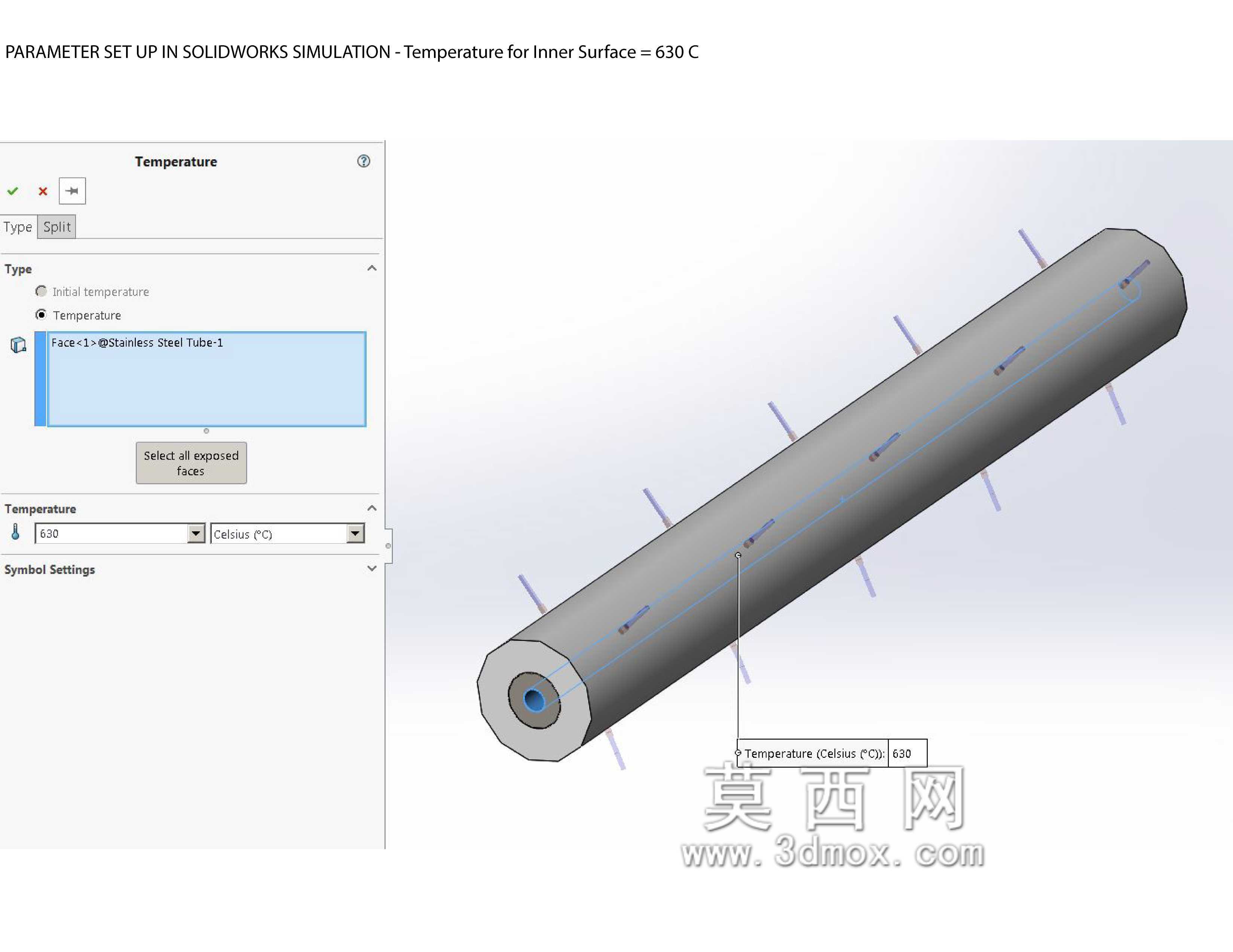

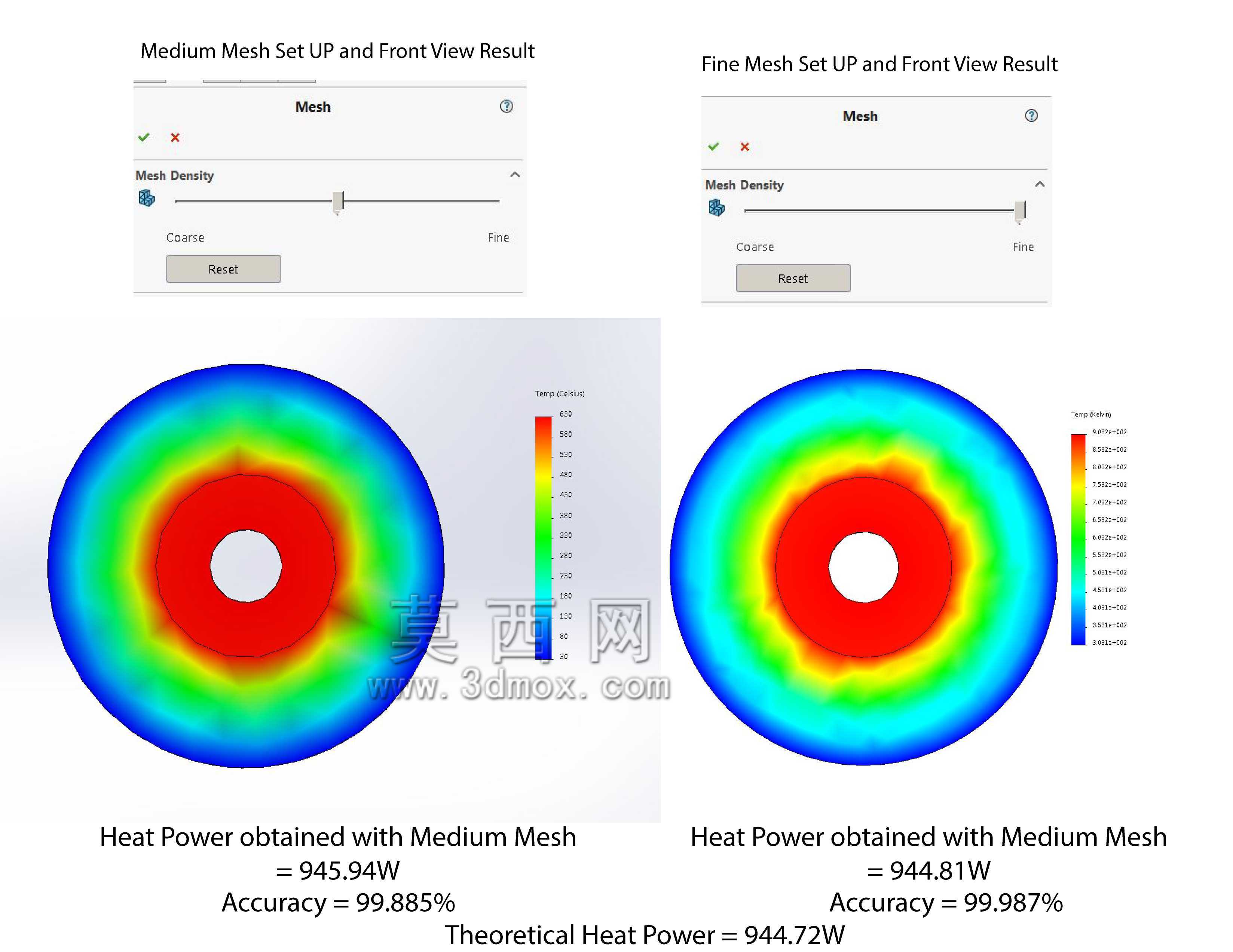

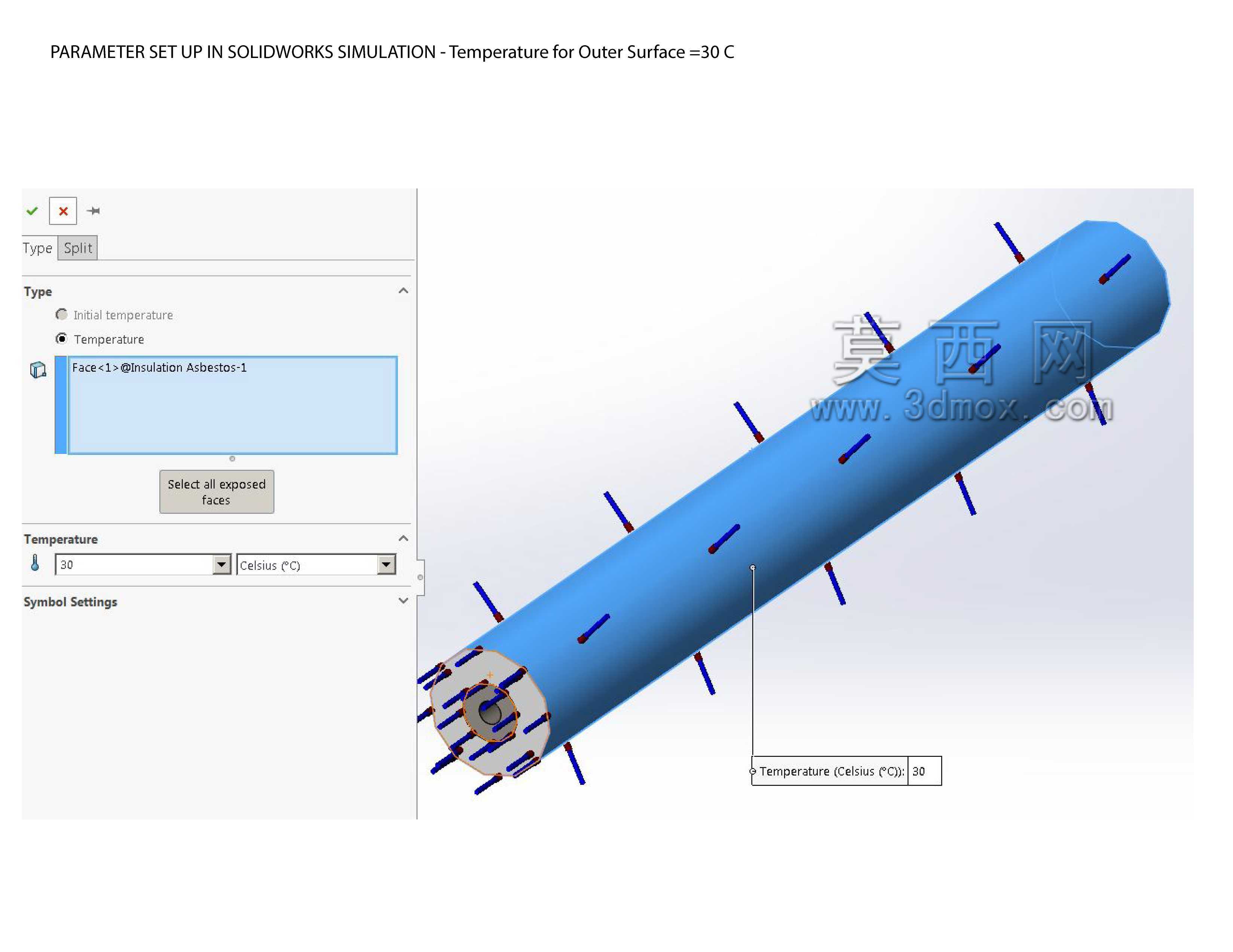

　　建模过程中首先明确了两层结构的几何边界：内层不锈钢管的内壁面直接与输送流体接触，设置为第一类边界条件，即恒定的流体温度，对应实际运行中管内介质温度稳定在设计值的工况；外层石棉保温层的外壁面与外界空气接触，设置为对流换热边界，匹配实际环境中的自然对流换热系数。模型采用二维轴对称截面进行网格划分，在两层材料的交界面处进行网格加密，保证不同材料导热系数差异带来的温度梯度计算精度，避免因网格过粗造成界面热流密度计算偏差。

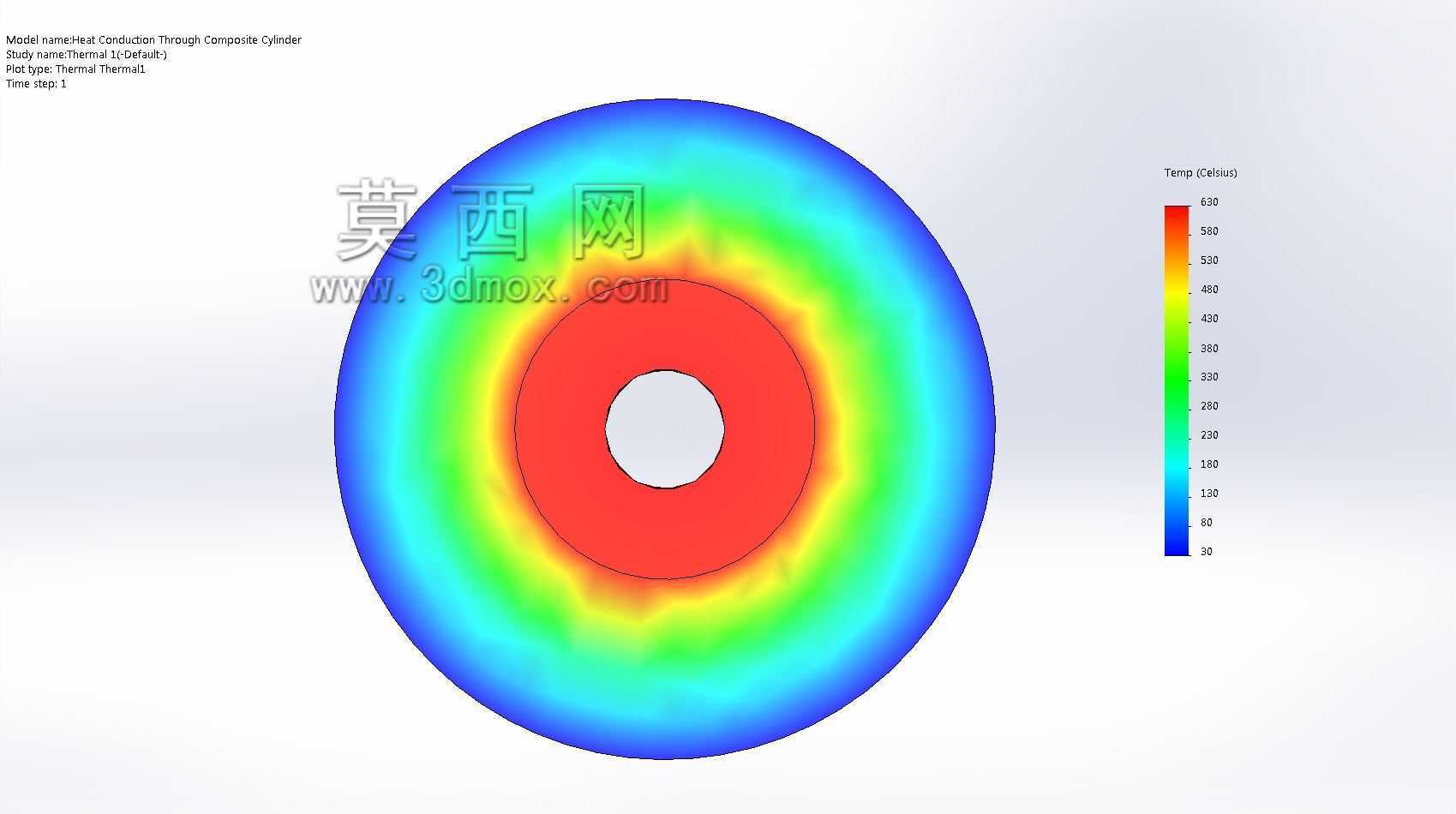

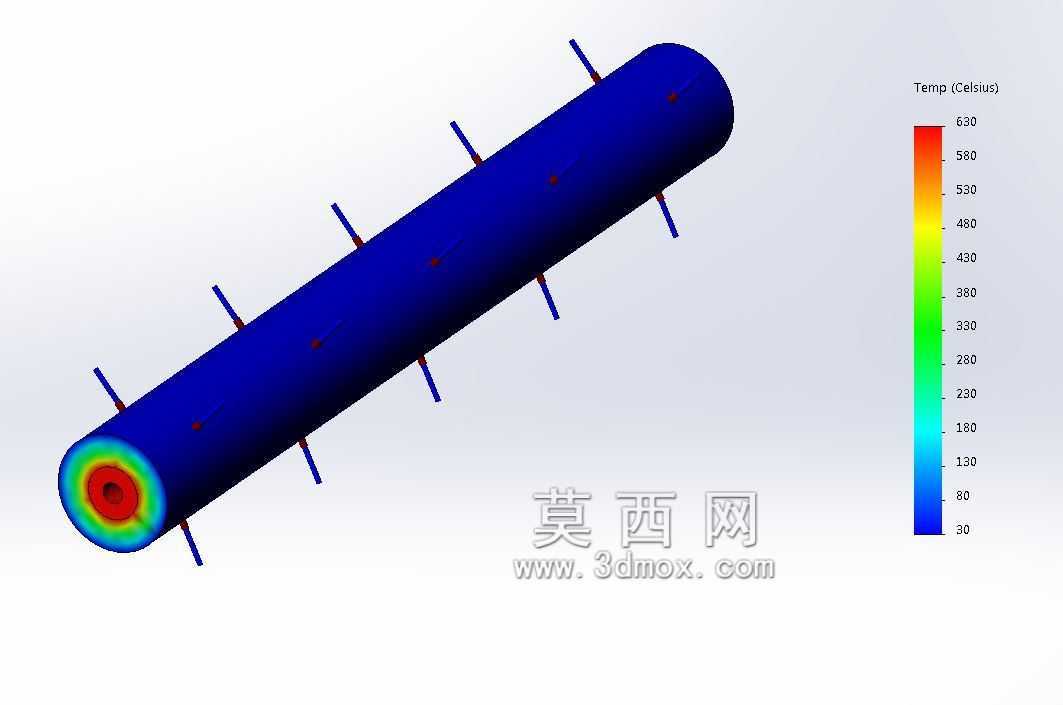

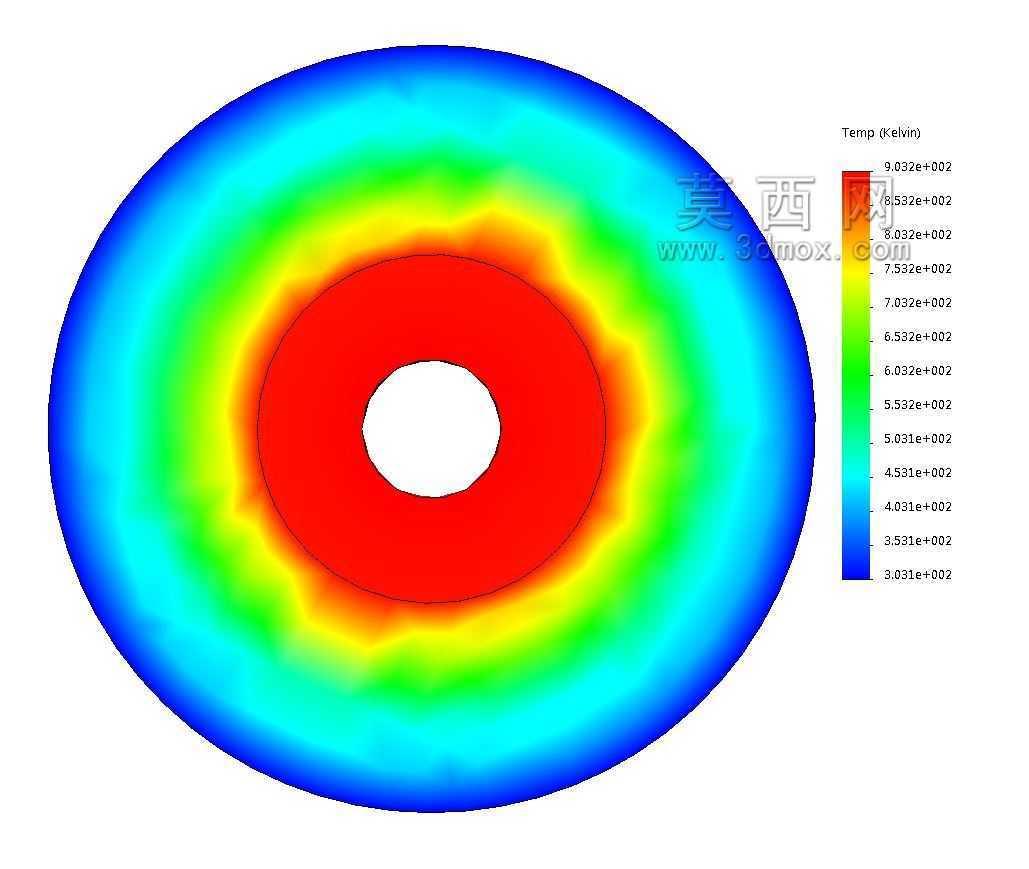

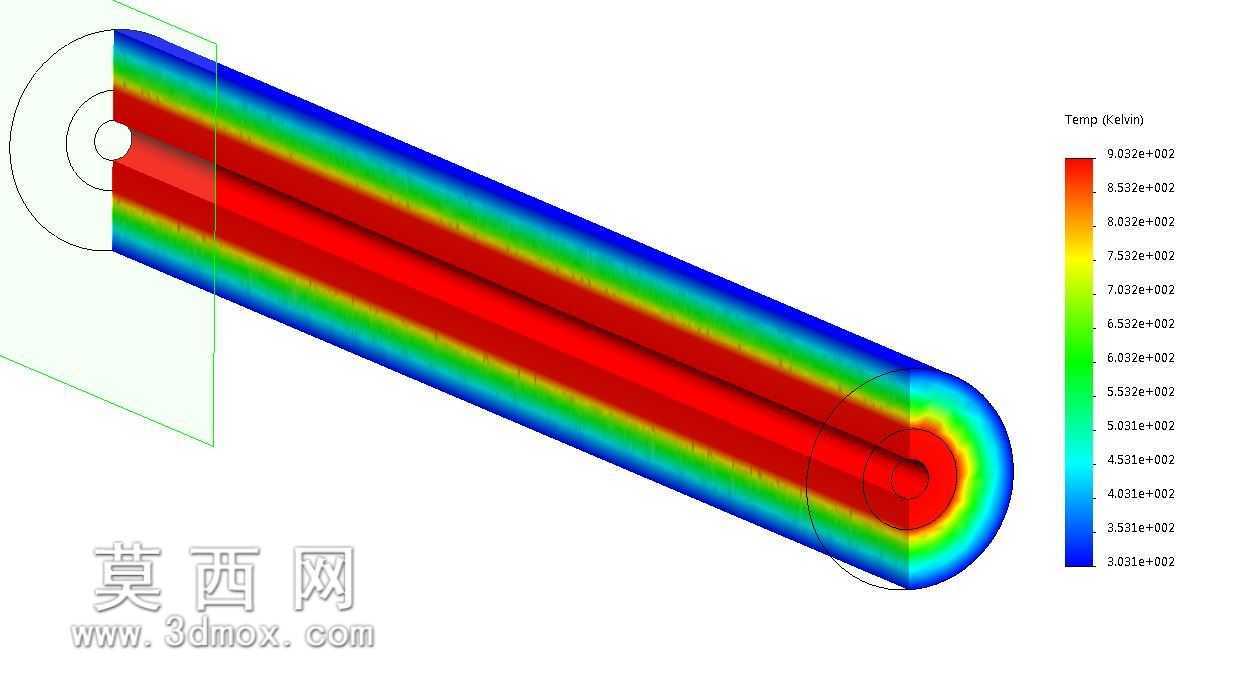

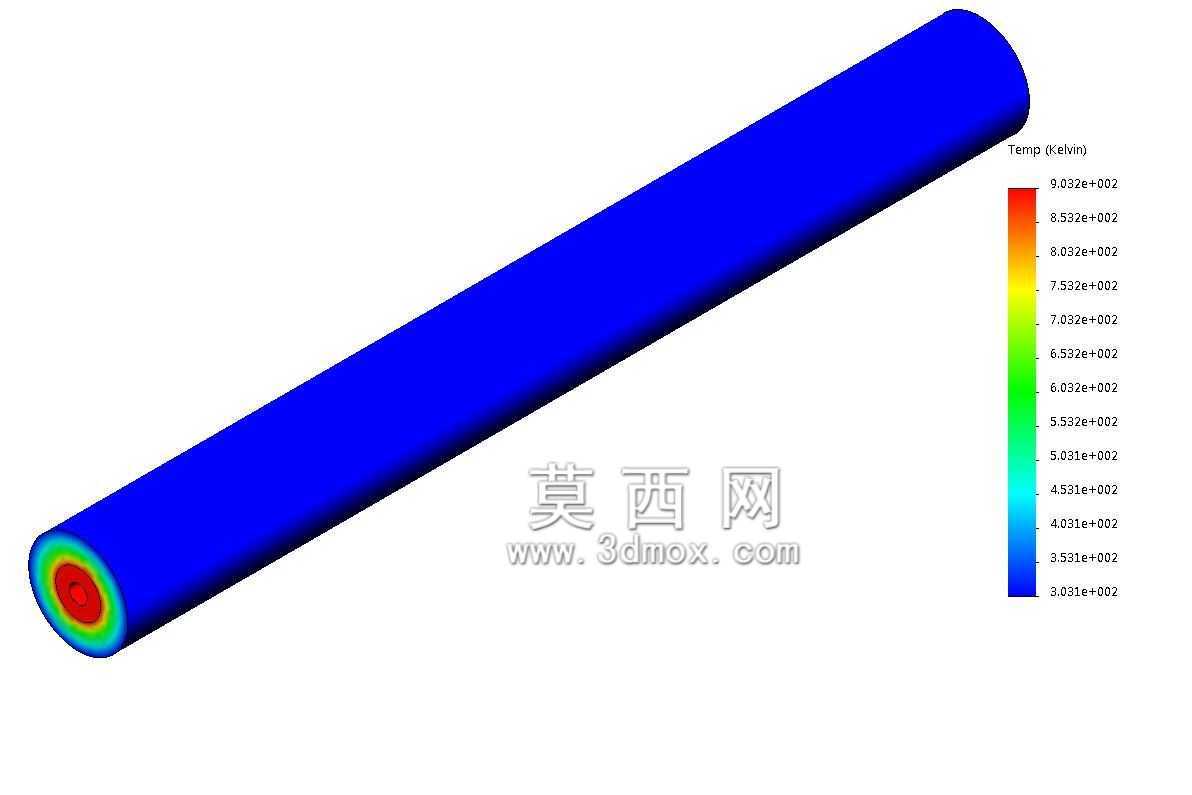

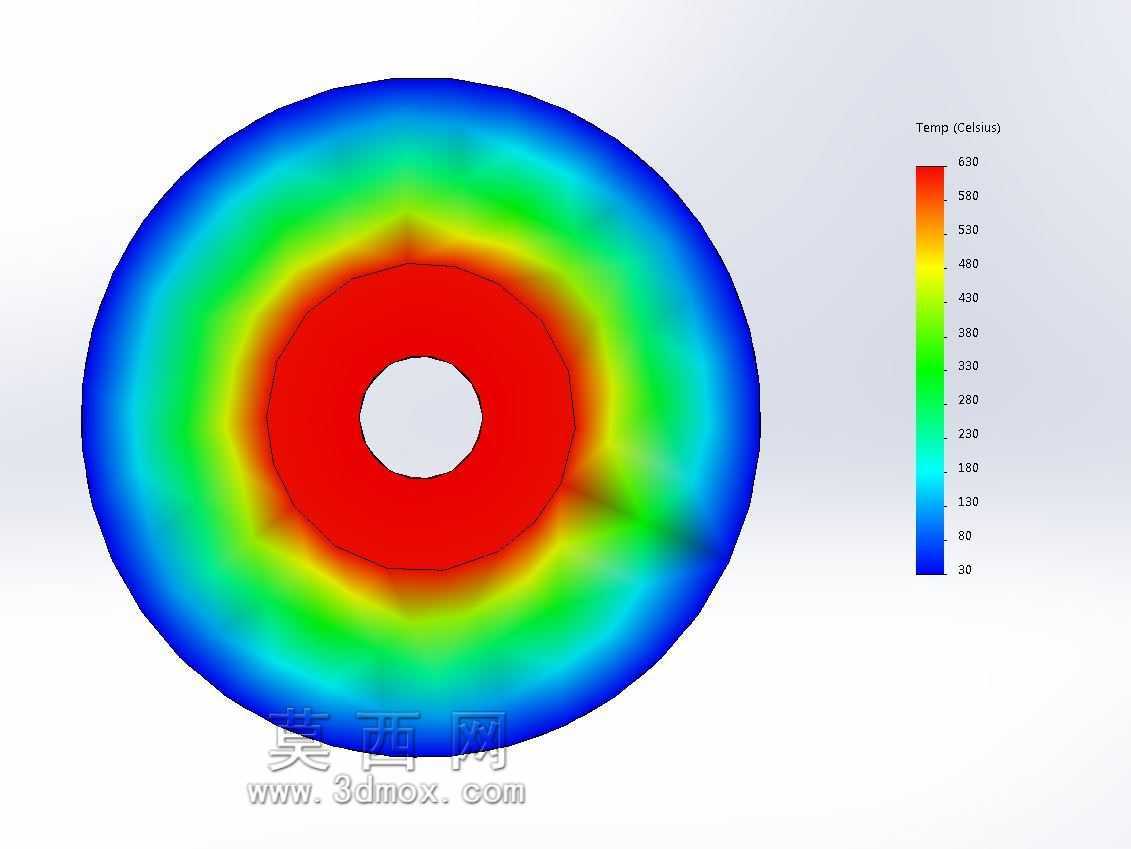

　　从温度场分布结果来看，径向方向上的温度变化呈现明显的分层特征：内层不锈钢管壁由于金属材料导热系数极高，整个管壁厚度范围内的温度降极小，几乎与管内流体温度保持一致，这也符合金属材料高导热特性的工程常识；外层石棉保温层由于导热系数极低，整个保温层厚度范围内承担了绝大多数的温度差，从内壁侧接近流体的高温逐步过渡到外壁侧接近环境温度的低温，温度梯度在保温层内呈现均匀的径向变化趋势，仅在局部存在微小的温度场扰动，对应实际安装过程中保温层拼接缝隙带来的局部热损增量。

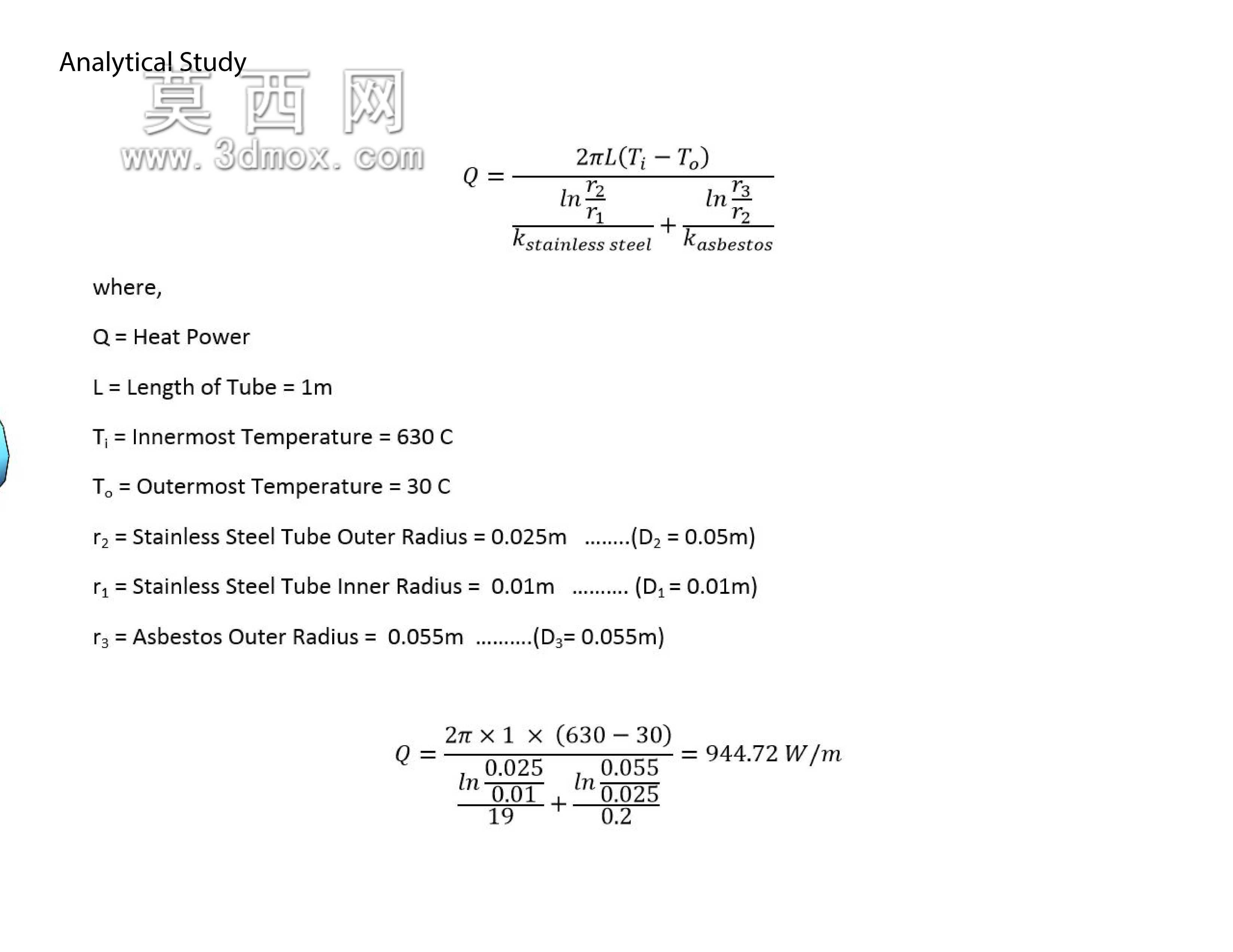

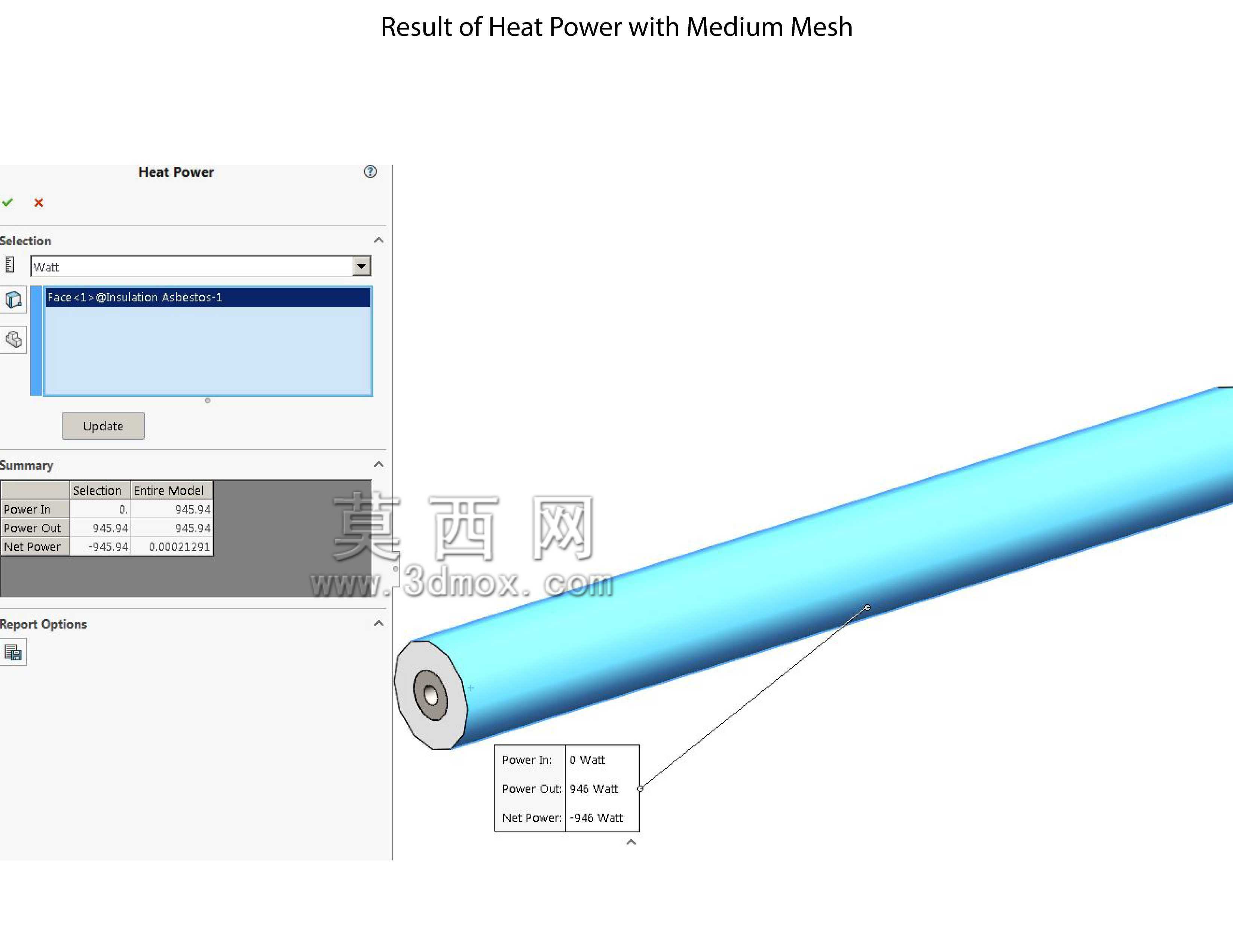

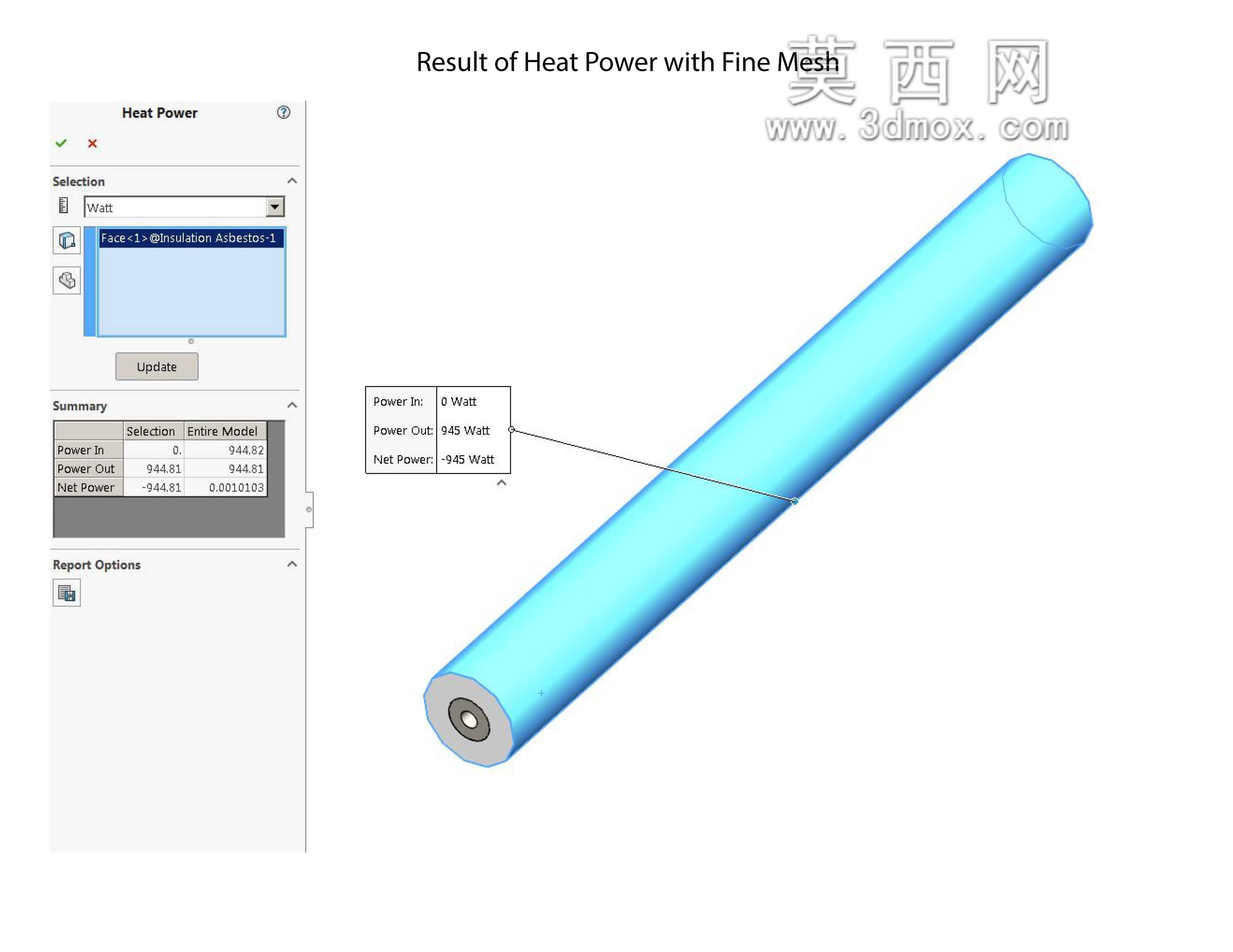

　　在工程设计验证环节，这类仿真分析的核心作用是替代部分实物测试环节，通过调整保温层厚度、更换不同导热系数的保温材料，快速计算不同方案下的单位长度热损值，将仿真得到的热功率数值与理论公式计算结果进行对标，验证模型计算精度的同时，筛选出满足热损控制要求的最经济结构方案。需要注意的是，建模过程中需要准确输入不同材料在工作温度区间内的导热系数，不能直接采用常温下的材料参数，因为不锈钢和石棉的导热系数都会随温度变化产生小幅波动，若参数取值偏差超过10%，最终的热损计算结果就会出现明显误差，直接影响设计方案的可靠性。

　　安装边界层面，这类复合管的仿真结果需要匹配现场的安装空间要求，保温层的外径不能超过管路布设的预留空间，同时要兼顾管路支架的固定尺寸，避免保温层过厚导致支架无法适配。在管路的弯头、接头等局部异形位置，由于结构不再是规则的圆柱截面，热流路径会发生变化，局部热损会比直管段高出15%-25%，后续可以基于本次直管段的稳态仿真模型，进一步拓展到局部构件的热传导分析，形成完整的管路系统热损计算体系，为整个输送系统的保温设计提供全面的数据支撑。
