车床用Paul Horn Supermini Typ110插件刀架结构

　　在普通车床与数控车床的内孔、小尺寸槽加工场景中，适配Paul Horn Supermini Typ110系列插件的刀架是保障小径加工稳定性的核心工装部件，这类刀架主要承担刀具夹持、切削力传导、安装定位的核心作用，区别于常规外圆刀架的大尺寸夹持结构，该款刀架针对微型切削插件的安装做了专属结构优化，能够在紧凑的车床刀塔安装空间内，实现小规格切削刀具的稳定装夹，避免小径加工过程中出现的振刀、让刀问题。从实际加工场景来看，这类刀架多用于直径30mm以下的内孔切槽、端面浅槽、小直径内螺纹加工工序，在小型精密轴类零件、套类零件的批量加工中应用广泛，尤其是在仪表车床、排刀式数控车床的工位布局中，该类刀架的紧凑外形能够节省刀塔安装空间，

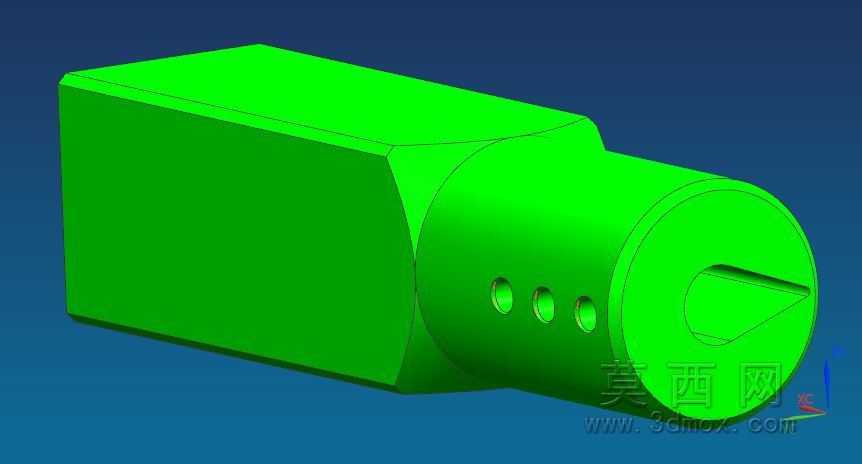

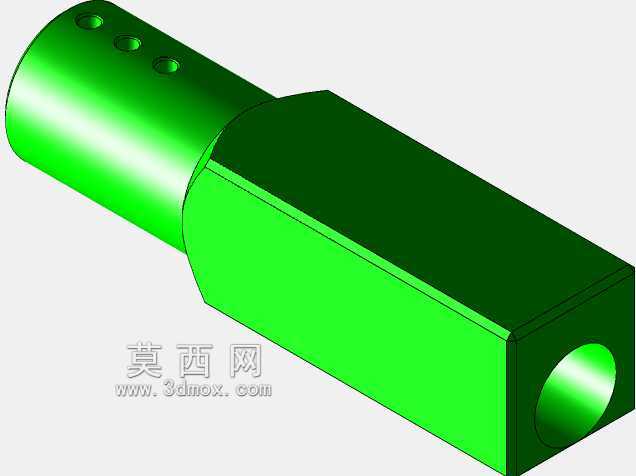

　　允许单刀塔布置更多不同功能的切削刀具，减少加工过程中的换刀频次，提升小零件的加工节拍效率。从结构设计思路来看，该刀架采用方柄+圆柱定位段的组合外形，方柄部分匹配车床刀架的标准装夹槽尺寸，能够直接嵌入常规车床的四方刀架装夹位，无需额外制作过渡转接板，安装时依靠方柄的四个平面实现周向定位，保证刀具安装后的中心高与车床主轴中心重合，避免因中心高偏差导致的刀具切削角度变化、加工尺寸超差问题。圆柱段部分设计有三个径向锁紧孔，安装插件时，将Supermini Typ110插件插入圆柱段的内孔后，通过三个径向紧定螺钉实现插件的多点锁紧，相比单螺钉锁紧结构，三点锁紧能够均匀分布锁紧力，避免插件受单侧顶紧力出现偏斜，保证切削刃的位置精度，

　　同时在断续切削场景下，多点锁紧能够提升插件的抗扭转能力，避免切削过程中插件出现转动移位。刀架前端的开口槽结构与插件的定位凸台匹配，安装时能够实现插件的轴向定位，保证刀具伸出长度的一致性，批量更换插件时无需重新调整刀具伸出量，减少换刀后的对刀时间。从安装边界尺寸来看，方柄部分的截面尺寸适配常规中小型车床的刀架装夹槽规格，圆柱段的外径尺寸控制在紧凑范围内，在加工深孔或者靠近台阶面的槽结构时，圆柱段的外圆不会与工件已加工表面或者台阶面发生干涉，能够实现靠近台阶根部的槽加工，拓展了车床的加工范围。刀架的整体结构采用一体化成型设计，没有多余的拼接结构，整体刚性更强，切削过程中能够更好地吸收切削振动，提升加工表面的光洁度，尤其是在小进给量的精密切削场景下，刀架自身的刚性直接决定了加工表面的质量，避免出现振纹。在实际使用过程中，该类刀架的内孔与插件的配合精度控制在H7级公差范围内，既能够保证插件的顺利插拔更换，又能够避免配合间隙过大导致的刀具窜动，三个径向锁紧孔的位置沿圆柱段轴向均匀分布，锁紧力作用点覆盖插件的夹持段全长，不会出现局部应力集中导致的插件变形问题。针对车床加工过程中切削液喷淋的场景，刀架的圆柱段内孔没有多余的存液死角，切削液能够顺着插件与内孔的间隙流出，带走切削过程中传递到刀架上的热量，避免刀架长时间受热出现尺寸变形，影响加工精度。与常规的整体式小刀架相比，这种适配插件的刀架不需要在刀架上直接刃磨刀具角度，

　　只需要更换标准化的插件即可实现不同切削工序的切换，大幅降低了刀具准备的时间成本，同时标准化插件的切削角度是出厂预磨好的，一致性更好，能够保证批量零件加工的尺寸稳定性，减少人工刃磨刀具带来的角度误差。在排刀车床的布局中，这类刀架可以并排安装多个，分别装夹不同加工用途的Supermini插件，比如切槽刀、内孔刀、螺纹刀，在一次装夹工件的过程中完成多道工序的加工，避免二次装夹带来的同轴度误差，尤其适合小型精密套类零件的加工，比如液压阀套、小型轴承套、电子接插件外壳这类对尺寸精度和位置精度要求较高的零件。刀架的方柄部分设计有足够的装夹长度，装入车床刀架后能够保证足够的夹持接触面积，即使在较大切削参数的粗加工场景下，也不会出现刀架移位的问题，方柄的表面粗糙度控制在合理范围内，既能够保证装夹时的摩擦力，又不会因为表面过于粗糙导致装夹定位出现偏差。
