带螺旋加强筋螺纹口塑料瓶结构设计

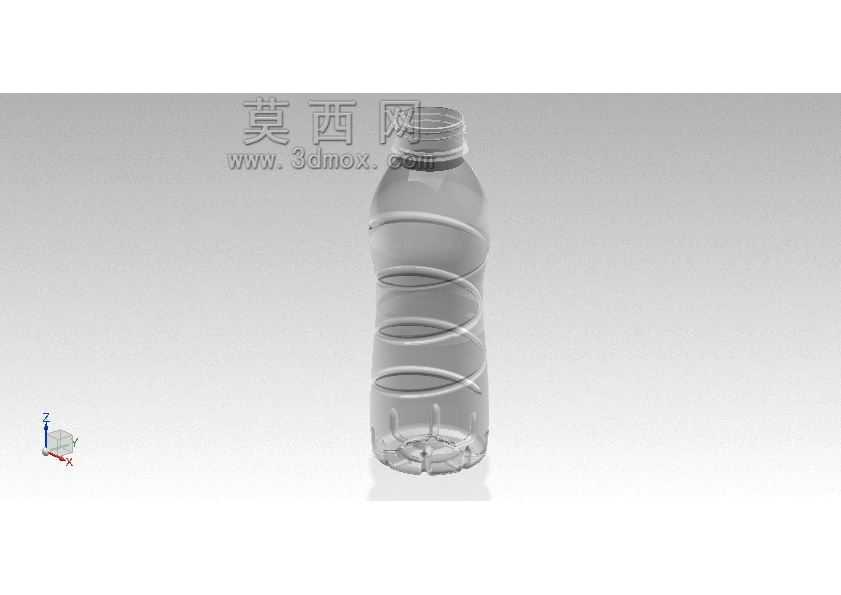

　　日常快消品灌装生产线上，这类带配套瓶盖的塑料瓶是液态饮品、日化洗护用品最核心的内包装载体，从常温饮用水、碳酸饮料到非强酸强碱类的日化洗剂，都能适配对应的灌装、旋盖、贴标、装箱全流程工序。很多刚接触包装结构设计的工程师容易把瓶身设计当成简单的回转体拉伸，实际落地时要兼顾的边界条件非常多，这套结构在建模阶段就把生产端、流通端、使用端的各类需求拆解到了每一处细节特征里。先看瓶身的螺旋状环形加强筋，这不是为了视觉美观做的装饰特征，是整个瓶体抗侧压、抗垂直载荷的核心结构——PET材质吹塑成型的瓶身如果做光滑直壁，空瓶堆叠时上层载荷很容易让瓶身出现不可逆的瘪陷，物流运输过程中侧面受挤压也容易出现凹痕影响售卖，

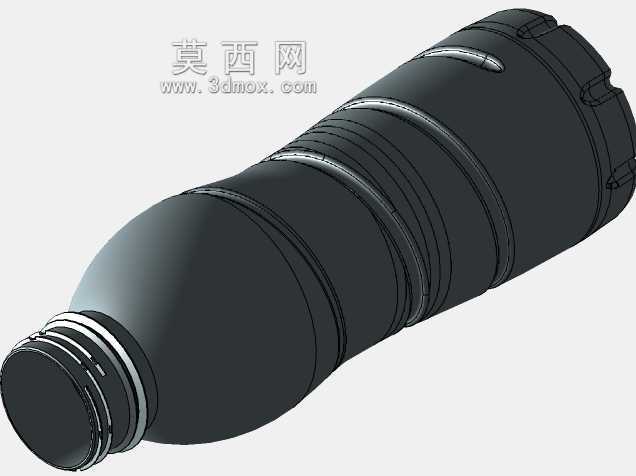

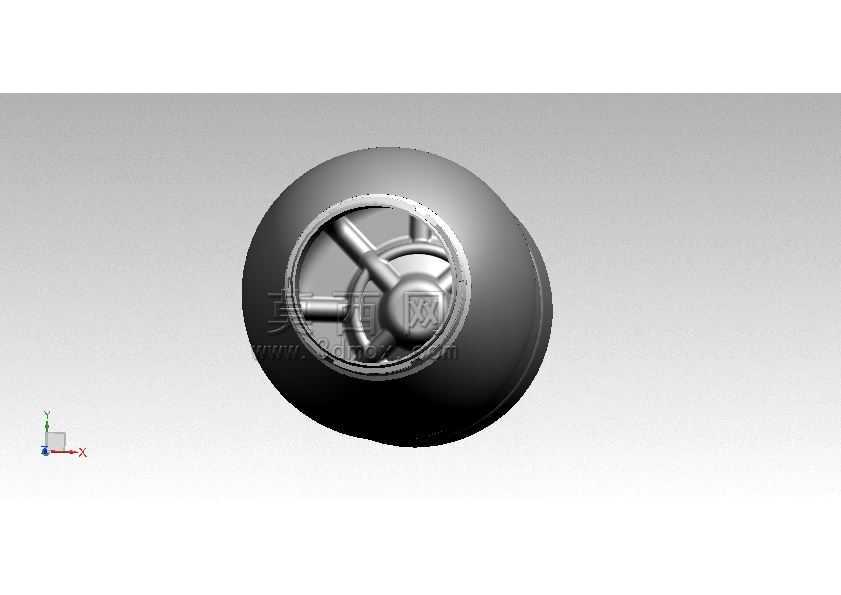

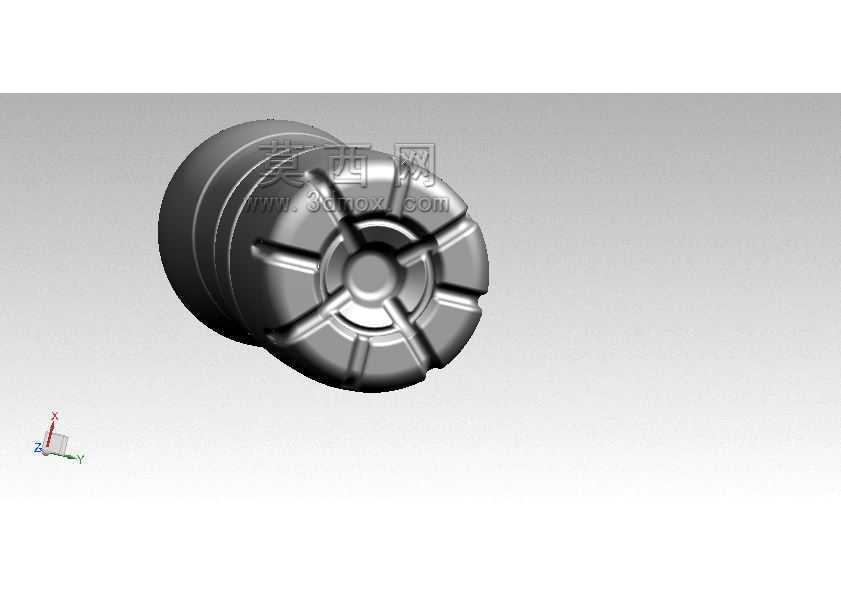

　　螺旋走向的加强筋相当于在薄壁瓶体上连续布置了环形加强肋，不需要额外增加瓶壁厚度就能把整体环刚度提升40%以上，同时螺旋走向的筋条在吹塑脱模时不会形成倒扣，不需要复杂的模具抽芯结构，能有效降低模具加工成本和成型次品率。瓶口的螺纹结构是和瓶盖配合的核心部位，建模时特意预留了标准的螺纹旋合行程和密封压紧余量，螺纹起始端做了导向倒角，不管是高速旋盖机的全自动作业还是终端用户手动拧盖，都能顺畅对位不会出现滑牙、错牙的问题；瓶口顶端的密封面做了0.3mm的凸起环筋，和瓶盖内的铝箔垫片或者硅胶密封圈接触时能形成线密封，避免灌装后内容物出现渗漏，哪怕是带一定内压的碳酸类饮品，也能保证密封可靠性。瓶底的花瓣式内凹结构同样是经过力学优化的设计，

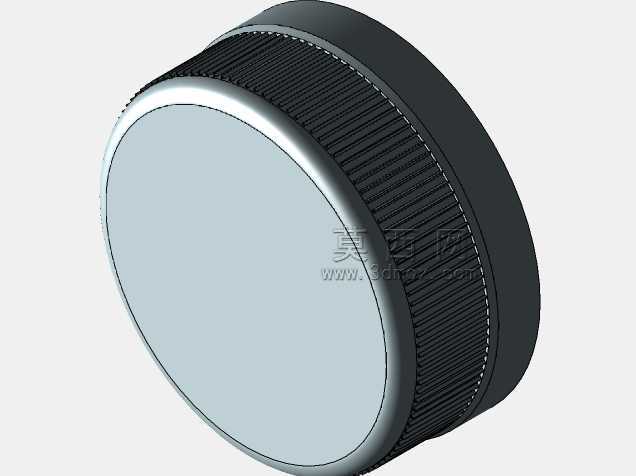

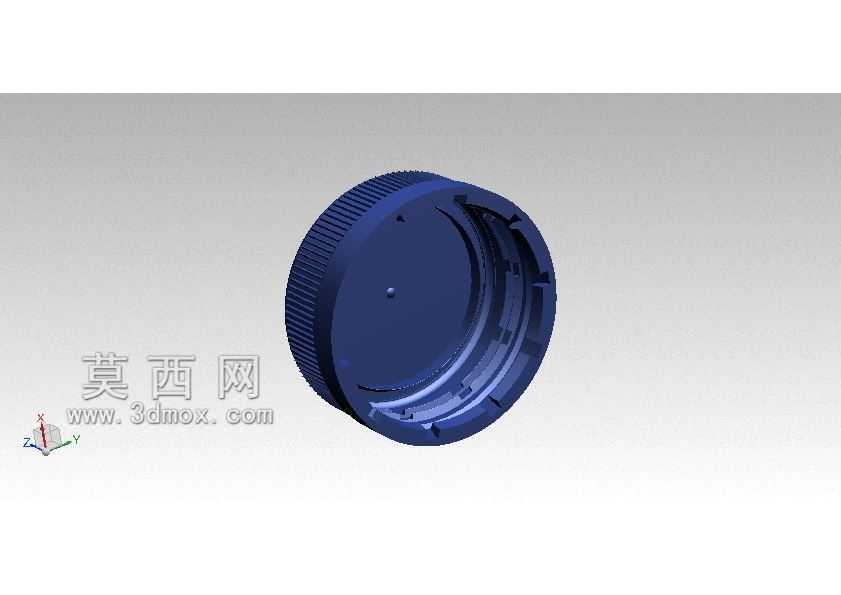

　　一方面内凹的结构能让瓶体放置时的支撑面形成稳定的多点支撑，哪怕放置平面有轻微不平整也不会出现晃荡，另一方面吹塑成型时瓶底是料坯末端，容易出现壁厚不均的问题，多道放射状的加强筋能分散底部应力，避免灌装后内压导致瓶底向外鼓凸，让瓶子无法稳定直立。和瓶身配套的瓶盖是标准的内螺纹防盗盖结构，盖体内侧有一圈断裂式连接的防盗环，旋紧后防盗环会卡在瓶口下方的凸环位置，首次开启时防盗环会和盖体断裂分离，能直观给消费者传递未开封的信号，避免流通环节出现恶意开启的问题。建模过程中所有的壁厚都做了均匀化处理，整体壁厚控制在0.25mm到0.35mm之间，加强筋位置的壁厚差不超过0.1mm，避免吹塑过程中出现局部积料、吹不透或者局部过薄容易破损的问题；

　　瓶身的所有转角位置都做了R2以上的圆角过渡，没有尖锐的直角结构，既避免吹塑时应力集中导致的开裂，也能防止用户握持时出现硌手的问题。从安装适配的边界来看，这个瓶体的最大外径、总高度都符合常规饮品灌装线的工装尺寸要求，能直接适配现有主流的灌装机卡瓶位、旋盖头规格、贴标机辊轮间距，不需要对现有生产线做额外改造就能直接投产；瓶身中部预留的光滑无筋区域，是专门留给贴标工序的标签位，这个区域的表面平面度控制在0.1mm以内，不管是套标还是不干胶贴标，都能保证标签贴合平整不会出现翘边、褶皱的问题。很多人觉得塑料瓶结构简单，实际每一处特征都是经过无数次落地验证优化来的，比如螺旋筋的螺距如果做太密，会增加吹塑时的料流阻力，容易出现筋位缺料的问题；螺距太稀又达不到足够的加强效果，这套结构里的螺距、筋高、筋的圆弧半径都是经过反复调整的，在保证结构强度的同时最大化降低克重，能有效控制单个瓶子的原料成本。另外瓶口的内径尺寸也做了精准控制，既适配常规的灌装头出料口径，避免灌装时液体溅出，也能适配用户日常饮用时的出水速度，不会因为口径太小导致喝水时水流不畅，或者口径太大导致水流过急呛到。瓶盖内部的防滑齿纹做了均匀分布，用户拧盖时能提供足够的摩擦力，手上沾有水或者少量油污时也能顺畅拧开，不会出现打滑的问题。
