倾斜式工业螺旋输送设备结构设计

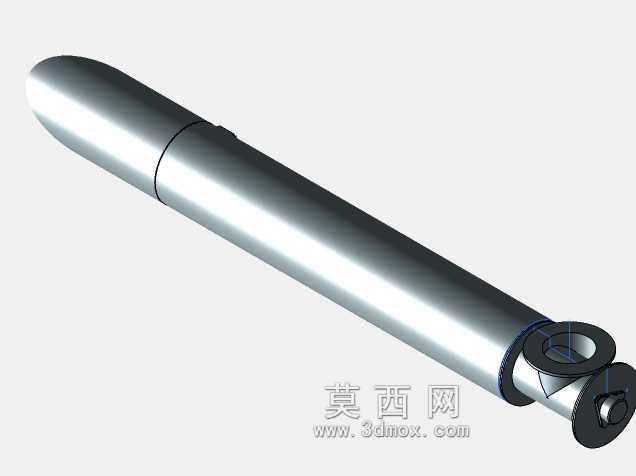

　　在散状物料的连续输送作业场景里，这类倾斜布置的螺旋输送结构是很多生产环节里衔接不同工序的核心中转部件，不同于水平布置的常规螺旋机，倾斜安装的机型需要兼顾物料下滑阻力、螺旋轴挠度、端部密封可靠性这几个核心设计难点，很多现场改造项目里，受限于厂房层高、设备排布的空间限制，没法布置大倾角皮带机或者斗式提升机的时候，这类紧凑型的螺旋输送总成就能发挥占地小、全密封无撒料的优势。从结构组成来看，整套总成包含驱动端连接座、螺旋轴主体、筒身壳体、尾部支撑轴承座、进出料接口几个核心部分，螺旋叶片采用等螺距连续满面式设计，针对粉状、小颗粒状的散料输送场景，这种叶片形式的输送效率稳定，不会出现物料卡滞在叶片和筒壁间隙的问题，筒身采用分段式薄壁圆管结构，

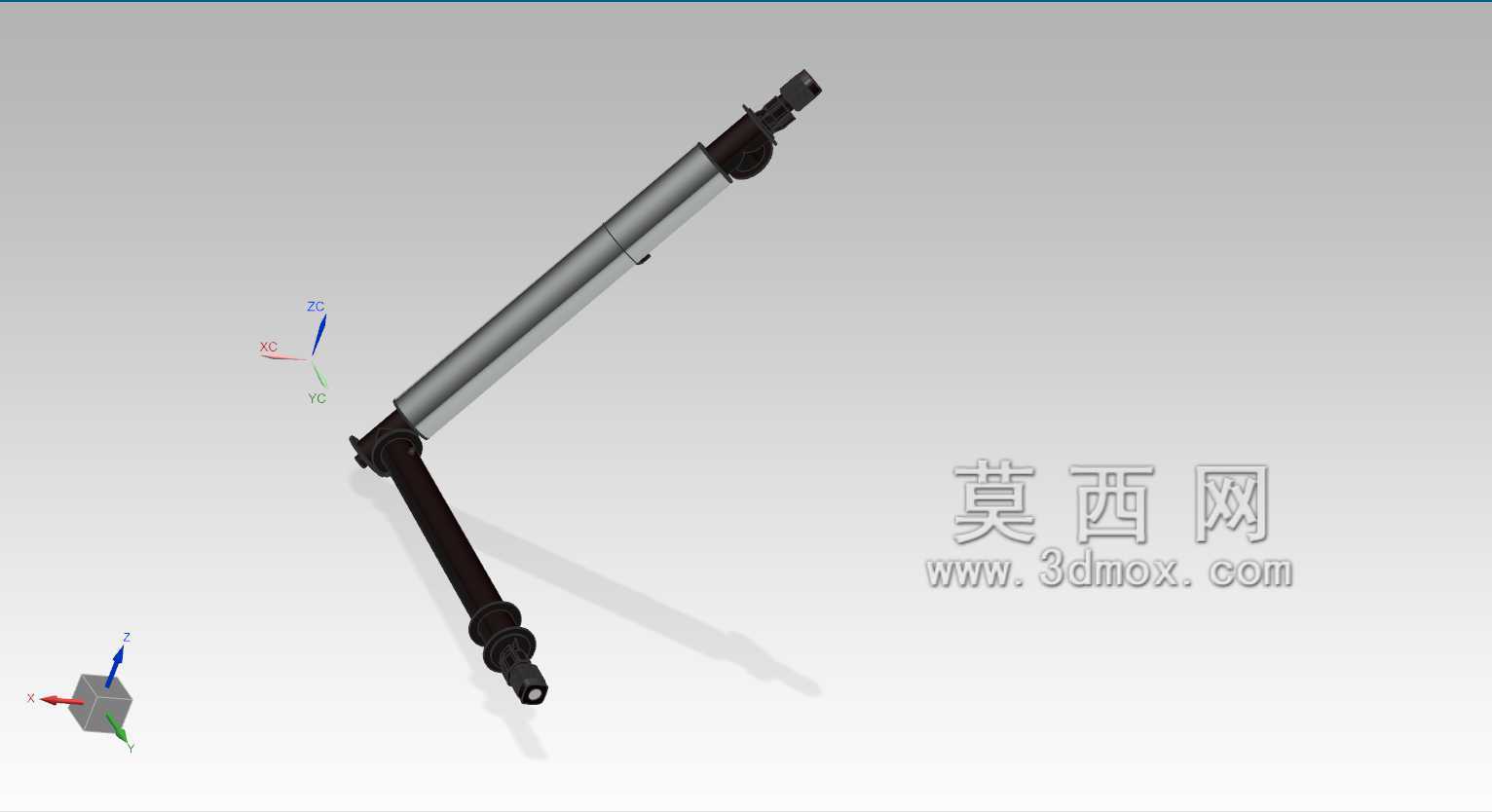

　　法兰连接的分段设计既方便加工时保证筒身内壁的圆度公差，也能在后期维护时快速拆开检查叶片磨损情况，不需要整体吊装拆除整台设备。设计过程中首先要确认的是安装倾角对应的物料安息角参数，不同的物料安息角直接决定了螺旋轴的转速上限，倾角越大，物料随叶片旋转被带起后下滑的趋势越明显，转速过高会导致物料在筒内做圆周方向的翻滚而无法沿轴向前进，反而降低输送效率，所以这类倾斜机型的螺旋轴转速通常比同规格水平机型低15%-20%，同时螺旋叶片和筒壁之间的间隙要控制在3-5mm，间隙过大会残留物料造成交叉污染，间隙过小则会因为加工误差、轴的挠度变形导致叶片刮蹭筒壁，运行时产生异响和额外磨损。端部的驱动连接采用万向铰接结构，这也是倾斜布置机型的特殊设计点，

　　因为现场安装时很难保证驱动端的电机减速机输出轴和螺旋轴保持绝对同轴，铰接结构可以补偿一定范围内的角度偏差和轴向窜动，避免刚性连接导致的轴承额外受力，延长轴承的使用寿命，尾部的支撑端采用带密封的外置轴承座，密封结构采用填料密封加骨架油封的双重形式，防止细粉状物料从尾部轴端渗出，同时也能阻挡外部的粉尘进入轴承内部造成润滑失效。安装边界方面，整套设备的进出料口采用标准法兰接口，可以直接和上游的料仓出料口、下游的受料设备进料口对接，不需要额外制作过渡连接溜管，设备的支撑吊耳布置在筒身的三等分位置，安装时可以通过调整吊耳处的支撑杆长度来微调设备的倾斜角度，适配不同的现场安装高度差，螺旋轴的中间段没有设置中间吊挂轴承，这是因为设备整体长度较短，

　　轴的挠度计算结果满足悬臂加两端支撑的刚度要求，取消中间吊挂可以避免物料在吊挂位置产生积料堵料的问题，尤其适合输送粘性稍大的粉状物料，不会因为吊挂的阻挡造成物料结块堵塞。实际应用中这类设备常被用在粮食加工、建材粉料输送、化工小颗粒原料转运的生产线上，全封闭的筒身结构可以在输送过程中避免粉尘外溢，满足车间的环保要求，相比其他输送形式，螺旋输送的布置灵活度更高，可以在狭窄的设备间隙里完成不同高度差的物料转运，不需要预留太大的安装检修空间，日常维护只需要定期检查两端轴承的润滑情况、叶片的磨损量即可，维护成本远低于斗提或者皮带机。建模过程中需要重点关注螺旋叶片的成型公差，叶片展开下料后的压型角度要和设计螺距完全匹配，否则焊接到轴上之后会出现螺距不均的问题，直接影响输送效率，筒身的法兰连接面要保证和筒身轴线垂直，否则分段连接之后会出现筒身错位，叶片旋转时刮蹭内壁，驱动端的铰接结构要预留足够的摆动间隙，同时要做轴向限位，防止螺旋轴在运行过程中产生轴向窜动，和端部壳体发生碰撞。
