撬装式工业换热集成装置结构设计

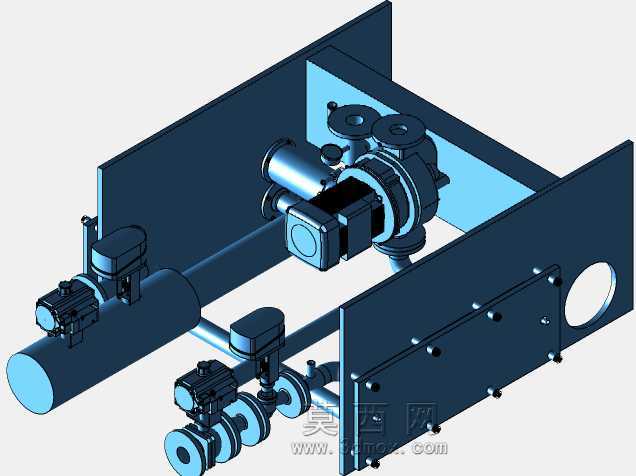

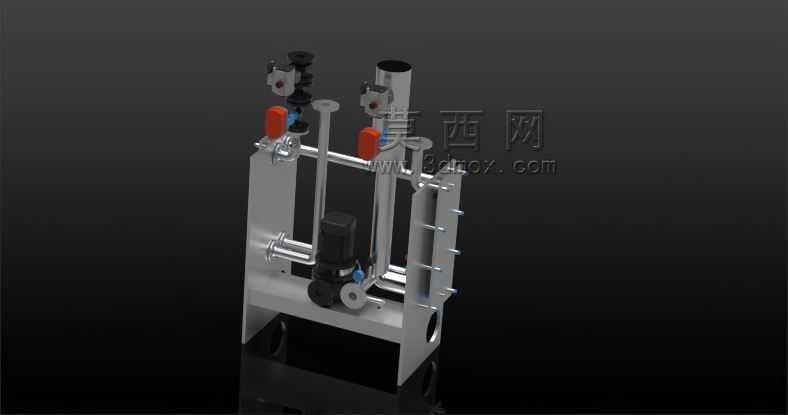

　　这套集成式换热装置采用撬装一体化框架结构设计，所有功能部件均集成在统一的金属安装底座上，省去现场分散安装的管路对接、基座校准工作量，适配化工生产、集中供暖、食品加工、工业循环水系统等多场景的流体热量交换需求，可实现两种不同温度流体间的高效热量传递，完成工艺介质升温、降温、冷凝、蒸发等不同工艺目标。从结构布局来看，设计阶段优先考虑了现场运维的操作空间，核心换热管束组件布置在撬体右侧，预留出足够的管束抽拉检修空间，左侧集成了循环增压泵组、管路控制阀组、安全泄压组件以及排气、排污接口，管路走向沿撬体框架立柱排布，采用硬管焊接加法兰对接的组合连接方式，既保证管路连接强度，也便于易损阀件的后期更换。设备的安装边界在设计时做了充分考量，

　　整体撬体底座采用标准型钢焊接成型，底座预留通用的地脚螺栓安装孔位，可直接适配多数工业厂房的设备安装基础，不需要额外做特殊的基座改造；撬体整体宽度控制在常规工业通道的通行尺寸范围内，满足车间内转运、进场就位的尺寸要求，外接管路接口统一布置在撬体同侧的预留区域，现场对接时不需要绕管操作，降低现场施工的管路损耗。功能设计上，整套装置配置了不同通径的截止阀、调节阀，可分别调节冷热侧流体的通入流量，匹配不同工况下的换热负荷需求，管路上预留的温度、压力检测接口可直接外接传感元件，实现换热过程的参数实时监测，配套的循环泵组采用立式安装结构，减少撬体平面方向的尺寸占用，泵入口处配置过滤结构，避免管路内杂质进入泵腔或换热流道造成堵塞。

　　设计过程中对管路的应力做了校核，高温流体通入的管路设置了自然补偿的弯管段，避免热胀冷缩产生的应力拉扯焊缝或接口，阀组的操作手柄全部朝向撬体外侧的操作通道方向，操作人员站在撬体侧边即可完成所有阀门的启闭调节，不需要探身到设备内部操作，降低运维操作的安全风险。换热核心部件采用管壳式结构设计，折流板的间距经过流场仿真优化，可让壳程流体形成充分的湍流状态，提升整体换热效率，换热管束与管板采用胀接加焊接的复合连接工艺，避免不同温度工况下出现介质串漏的问题；撬体框架的立柱上预留了外护板安装孔位，后期如果有保温需求，可直接在框架外固定保温护板，不需要额外焊接支架。整套装置的管路排布做了等电位连接设计，所有金属管路、框架、

　　泵体之间都设置了接地跨接点位，适配易燃易爆工况下的静电导出要求，排污接口布置在撬体底座的最低位置，停机检修时可将管路及换热腔内的残留介质完全排空，避免残留介质冻裂管路或腐蚀内部流道。从建模细节来看，所有法兰、阀门、泵体的接口尺寸都遵循通用管路附件的标准规范，可直接对接同通径的工业管路，紧固件的规格、安装间距都符合机械设计的通用要求，装配层级清晰，可直接用于后续的工程出图、虚拟装配校验以及生产制造的工艺拆解，也可作为同类撬装换热设备设计的参考模板，帮助设计人员快速完成同类型设备的布局优化与结构调整。
