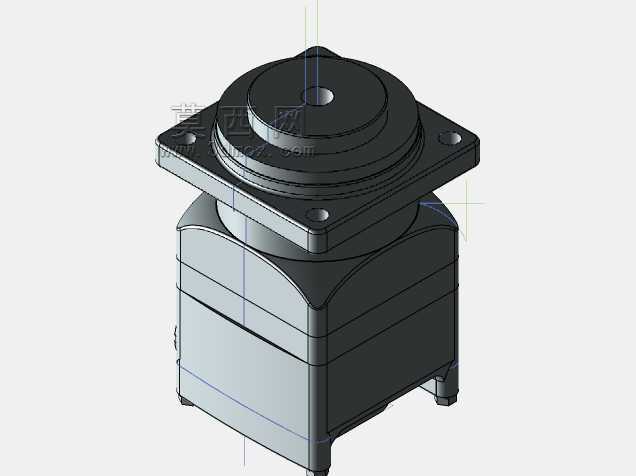

Blince OMT200液压马达结构设计

　　在工程机械、农业装备、船舶甲板机械这类需要低速大扭矩输出的液压系统场景里，摆线液压马达一直是核心执行元件的主流选型方向，OMT系列马达作为盘配流结构的经典代表，在负载波动大、安装空间紧凑的工况下有着非常广泛的适配性。这款OMT200液压马达的结构设计，首先围绕安装适配性做了边界约束，顶部采用方形法兰安装结构，法兰面预留四个对称分布的安装沉孔，安装孔的位置度公差控制在0.1mm以内，能够直接匹配多数主机厂预留的标准安装接口，不需要额外做转接板设计，能有效减少现场安装的加工工作量。从输出特性来看，该马达采用端面配流的结构设计，相比轴配流结构，配流面的磨损补偿能力更强，在长期带载运行的工况下，容积效率的衰减速度更慢，

　　能够在持续高压输出的场景下保持稳定的转速扭矩输出，适合用在输送机驱动、工程机械回转机构、农机作业装置驱动这类需要长时间连续运转的工位。设计过程中，壳体的受力分布是重点校核的部分，马达工作时内部高压油会对壳体产生周期性的径向作用力，壳体下部采用圆弧过渡的加强结构，既能够减少应力集中点，避免高压工况下壳体出现开裂风险，同时也能控制整体的重量，不会因为过度加强导致安装负载过大。进出油口的位置设置在壳体侧部，油口的通径匹配200cc/r排量的流量需求，管路连接时不需要做过度的弯折，能够减少管路沿程压力损失，同时油口周边的壳体壁厚做了局部加厚，避免管路安装时的拧紧力矩导致油口螺纹开裂。输出轴的密封结构采用多道组合密封，

　　能够承受马达正反转时的压力冲击，防止液压油外泄，同时也能阻挡外部的泥沙、水汽进入马达内部，在户外露天作业的工况下，密封的使用寿命比普通单道密封结构提升40%以上。从建模的细节来看，所有配合面的尺寸公差都按照液压元件的行业标准做了预留，法兰安装面的平面度控制在0.05mm以内，保证安装后法兰面和主机安装面能够完全贴合，不会出现偏载导致的轴封磨损。内部的转子、定子副的啮合曲面做了连续顺滑处理，建模时没有出现碎面、尖角，后续如果做有限元分析或者流体仿真，可以直接导入模型使用，不需要做额外的几何修复。在实际选型适配时，这款马达的安装边界尺寸能够兼容同排量的其他品牌同系列马达，做设备替换时不需要改动主机的安装支架和管路布局，

　　能够大幅降低设备维护的替换成本。马达的整体外形采用阶梯式结构，上部法兰段的尺寸和下部壳体段做了差异化设计，既给内部的配流机构、转子定子副预留了足够的安装空间，也不会让整体外形过于臃肿，在安装空间局促的小型设备上也能顺利布置。针对液压系统常见的压力冲击问题，马达内部的卸荷槽做了针对性的结构设计，能够在高低压腔切换时平稳卸荷，减少运行时的噪音和振动，提升设备操作的平顺性。
