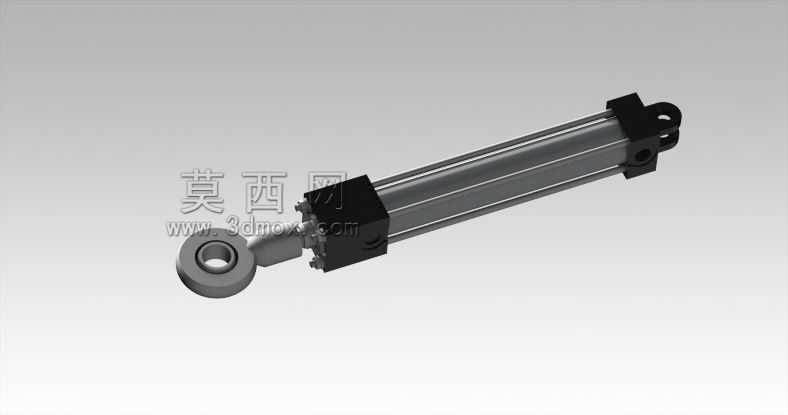

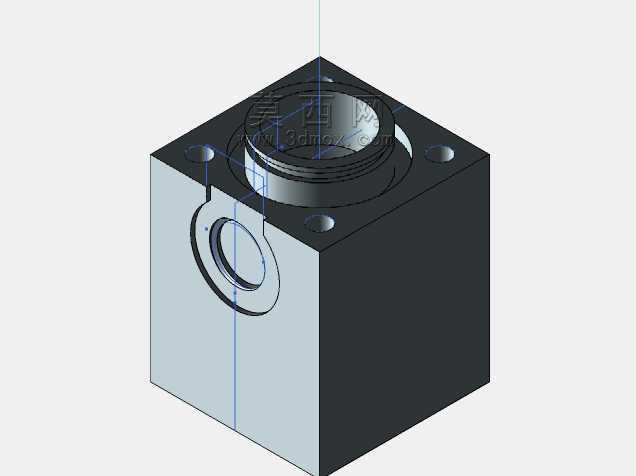

力士乐CDT3 MP1铰接式拉杆气缸结构

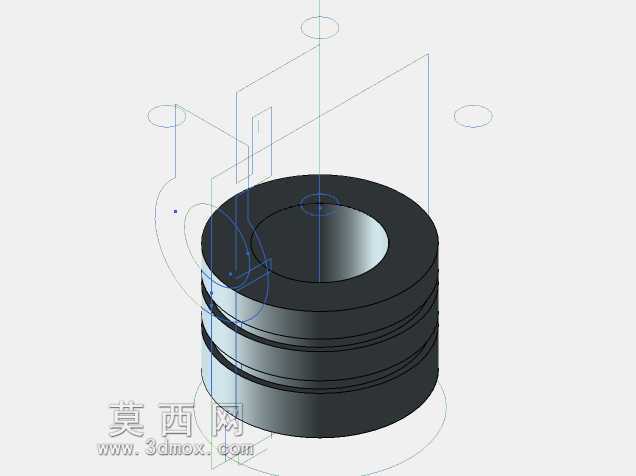

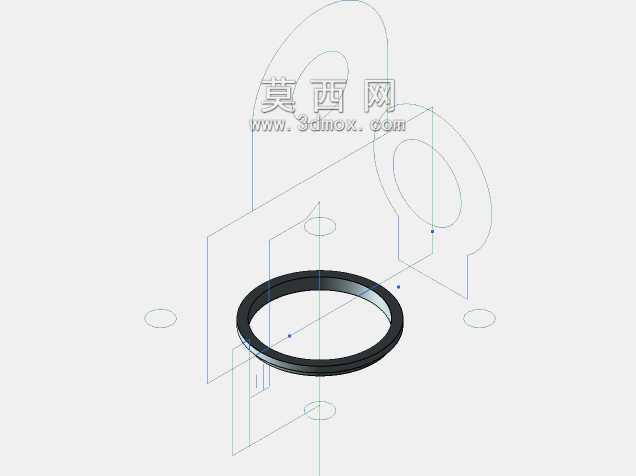

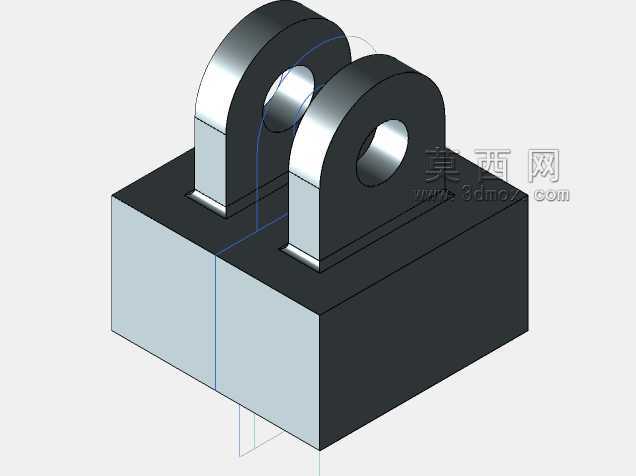

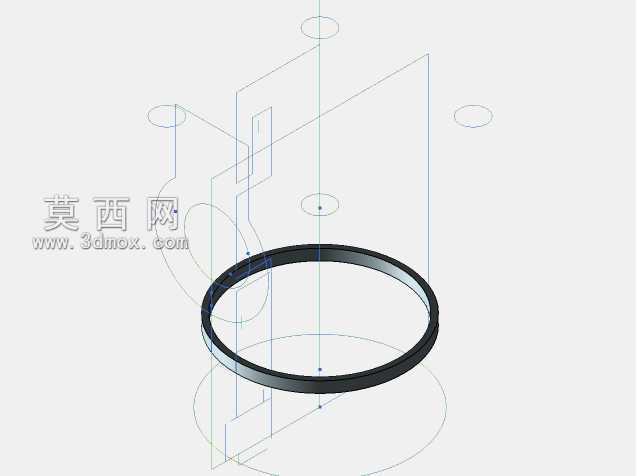

　　在自动化生产线的工件推送工位、工装夹具的夹紧回路、物流分拣线的挡停机构里，这类带尾端铰接、杆端关节轴承连接的拉杆式气缸是出镜率极高的气动执行部件，CDT3系列的MP1安装形式本身就是为存在安装面角度偏差、或者执行过程中需要小幅摆动补偿的场景设计的，区别于法兰安装、脚架安装的刚性固定形式，尾端的单耳铰接结构允许缸筒在活塞杆伸缩过程中绕安装销轴做小角度回转，避免侧向力直接作用在活塞杆密封件上，大幅延长密封组件的使用寿命。从结构设计逻辑来看，这款气缸采用经典的方形端盖+四根拉杆锁紧的结构形式，缸筒内壁做了珩磨处理，表面粗糙度控制在Ra0.2以下，保证活塞在往复运动时的密封贴合度，降低内泄漏量；活塞上搭配了耐磨环+双向Y型密封的组合，

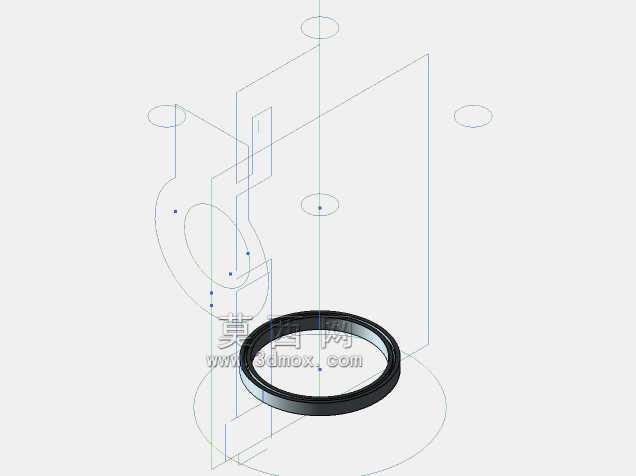

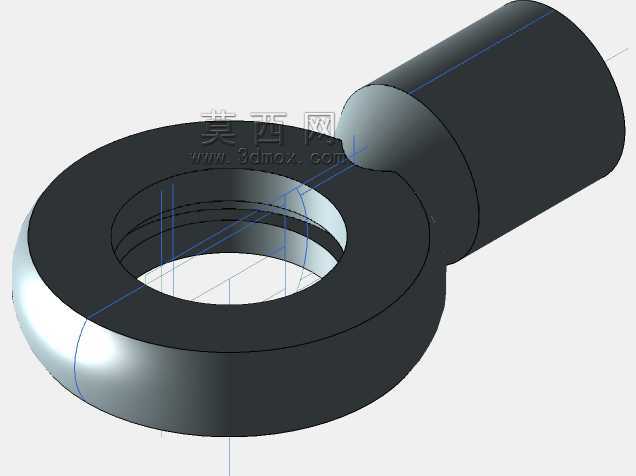

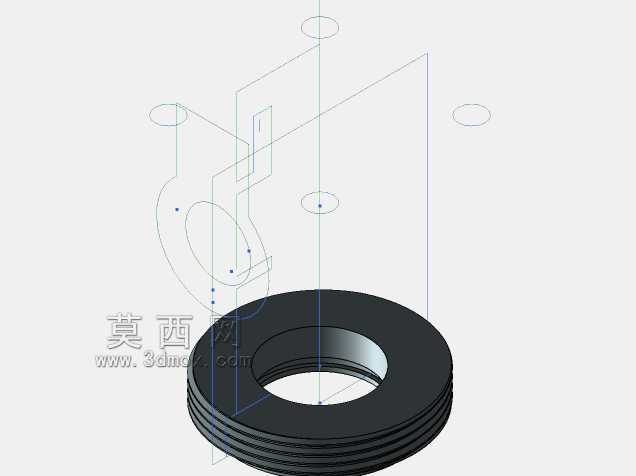

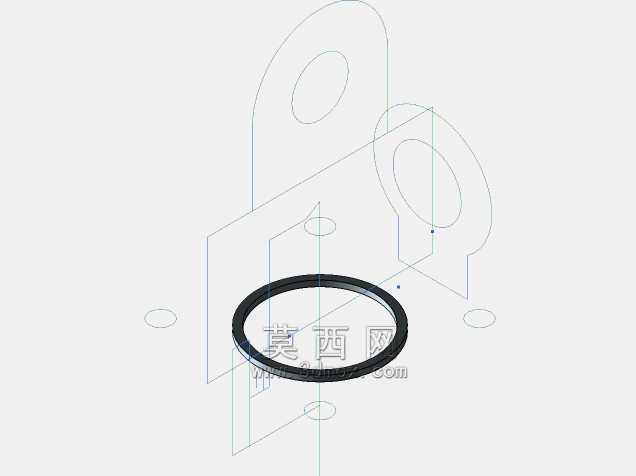

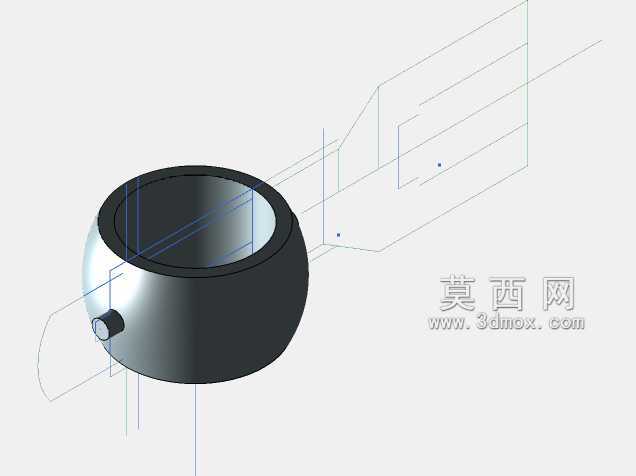

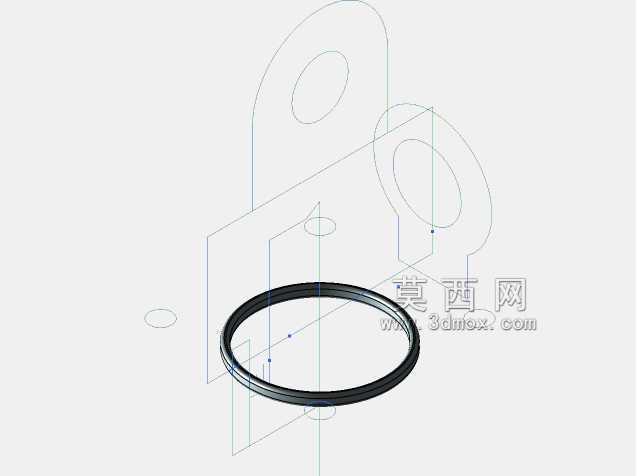

　　耐磨环采用填充PTFE材质，既可以承受活塞杆传递的部分径向载荷，又能避免活塞金属本体直接和缸筒内壁摩擦刮伤珩磨层，双向密封可以同时隔绝无杆腔和有杆腔的压缩空气窜漏，在0.1-1.0MPa的常规工厂供气压力下都能稳定输出推力。杆端的关节轴承连接是MP1安装形式的核心配套结构，关节轴承的内圈可以绕球心做任意方向的小角度偏转，当被驱动的工件运动轨迹存在小幅角度偏移、或者安装时气缸轴线和负载运动方向存在小于3°的同轴度偏差时，关节轴承可以自动补偿角度误差，避免活塞杆承受额外的弯曲应力，很多现场调试时出现的活塞杆弯曲、杆密封过早泄漏问题，本质上都是刚性连接无法补偿安装偏差导致的，这种铰接+关节轴承的组合刚好解决了这类现场安装的容错问题。

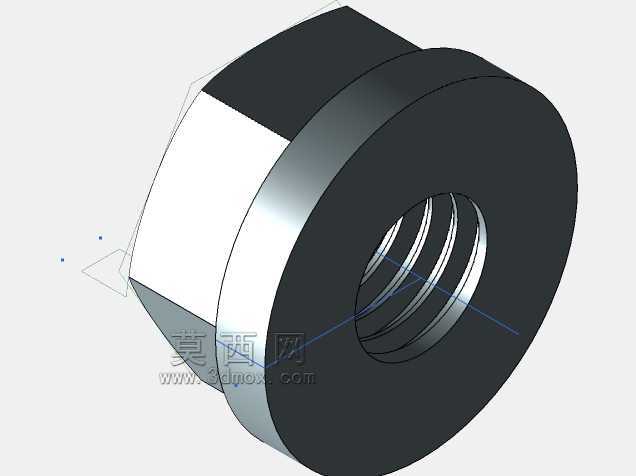

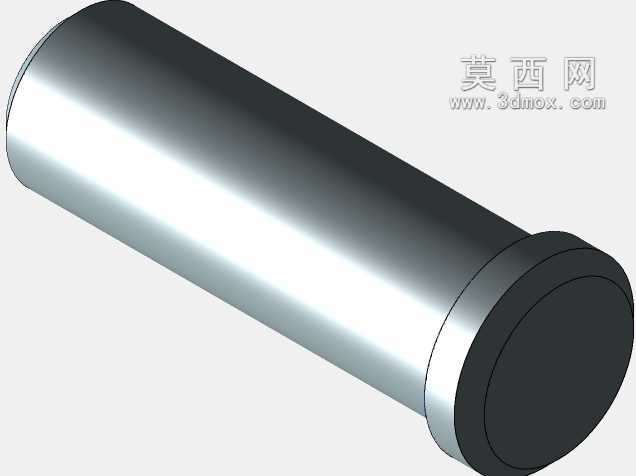

　　从安装边界尺寸来看，这类气缸的尾端单耳铰接孔中心到缸筒端面的距离、活塞杆伸出全行程时杆端关节轴承中心到尾端铰接孔的中心距、缩回状态下的两安装点中心距都是选型时必须核对的核心尺寸，不同缸径对应的铰接孔直径、关节轴承的连接螺纹规格都有对应的参数匹配，比如常见的40缸径规格，尾端铰接孔直径通常为16mm，杆端连接螺纹为M16×1.5，全行程下的最大安装长度需要根据实际选用的行程值叠加两端连接结构的固定长度计算，安装时要注意尾端铰接销轴的轴向定位，避免气缸工作时销轴窜动脱出，同时杆端关节轴承和负载的连接销轴也要做润滑处理，减少铰接部位的磨损。在实际工况应用中，这类气缸通常搭配二位五通电磁阀使用，根据动作需求可以选择带可调缓冲的结构，在活塞运动到行程末端时，端盖上的缓冲柱塞会堵住排气通道，通过节流阀调节排气速度实现末端减速，避免活塞高速撞击端盖产生噪音和结构损伤，对于节拍较快、负载质量较大的推送工位，带缓冲的结构可以有效降低设备运行的冲击振动，提升整套机构的稳定性。设计选型时还要注意使用环境的温度范围，常规丁腈橡胶密封的适用温度在-20℃到80℃之间，如果是在焊接工位附近、或者低温冷库环境使用，需要更换对应耐温等级的密封件，同时气缸的进气口要搭配气源处理三联件，过滤压缩空气中的水分和杂质，调节供气压力到合适范围，避免杂质进入缸筒内部划伤密封面和缸壁。很多设备维护人员在更换这类气缸时容易忽略安装形式的匹配，误将MP1铰接安装的气缸换成刚性脚架安装的型号，

　　结果运行不到一周就出现活塞杆弯曲、密封漏气的问题，本质上就是没有理解铰接安装的补偿作用，只有在负载运动方向和气缸轴线完全同轴、没有任何角度偏移的场景下，才能使用刚性固定的安装形式，只要存在摆动需求或者安装偏差可能，铰接结构都是更可靠的选择。从三维建模的角度来看，这类气缸的建模需要重点还原几个关键配合尺寸：尾端铰接孔的直径和宽度、杆端关节轴承的球头摆动范围、拉杆的分布圆直径、端盖的安装止口尺寸，这些尺寸是做设备整体装配干涉检查的核心，如果建模时尺寸偏差过大，装配时就会出现和周围结构件干涉、安装销轴穿不进去的问题，尤其是关节轴承的摆动角度范围，要在装配模型里模拟全行程运动时的缸筒摆动角度，确认周围没有管线、结构件挡住缸筒的摆动路径，避免实际装配后气缸动作时磕碰到其他部件。
