工业表面处理用立式喷砂机箱体结构

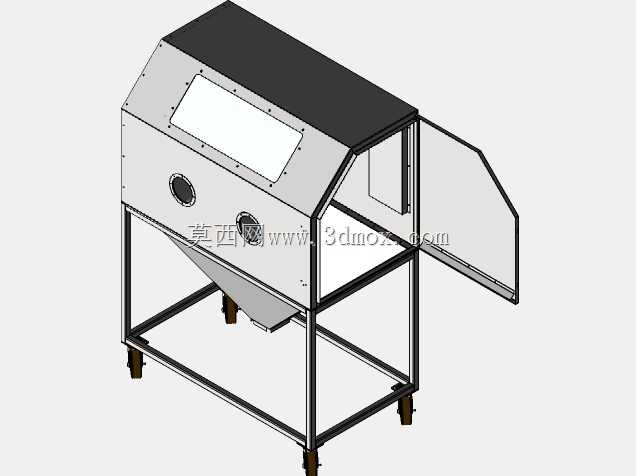

　　在金属构件表面预处理、旧件翻新、焊缝打磨后清理这类车间作业场景里，开放式喷砂带来的磨料飞溅、粉尘扩散问题一直是现场管控的难点，这款立式封闭喷砂箱体的设计，核心就是解决作业过程中的封闭防护与操作便利性平衡问题。从实际使用场景出发，这类箱体主要适配小型五金件、结构件的手动喷砂作业，作业人员可通过侧开的箱门完成工件取放，箱体上部开设的观察窗预留了透明防护板的安装位，作业时既能清晰观察内部喷砂状态，又能阻挡磨料向外飞溅，避免高速磨料伤及操作人员。

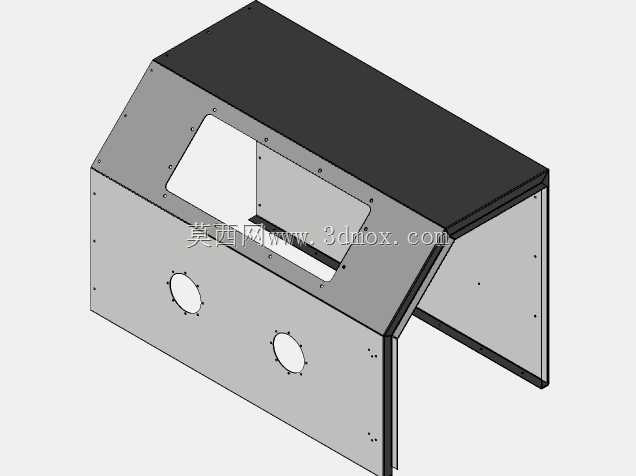

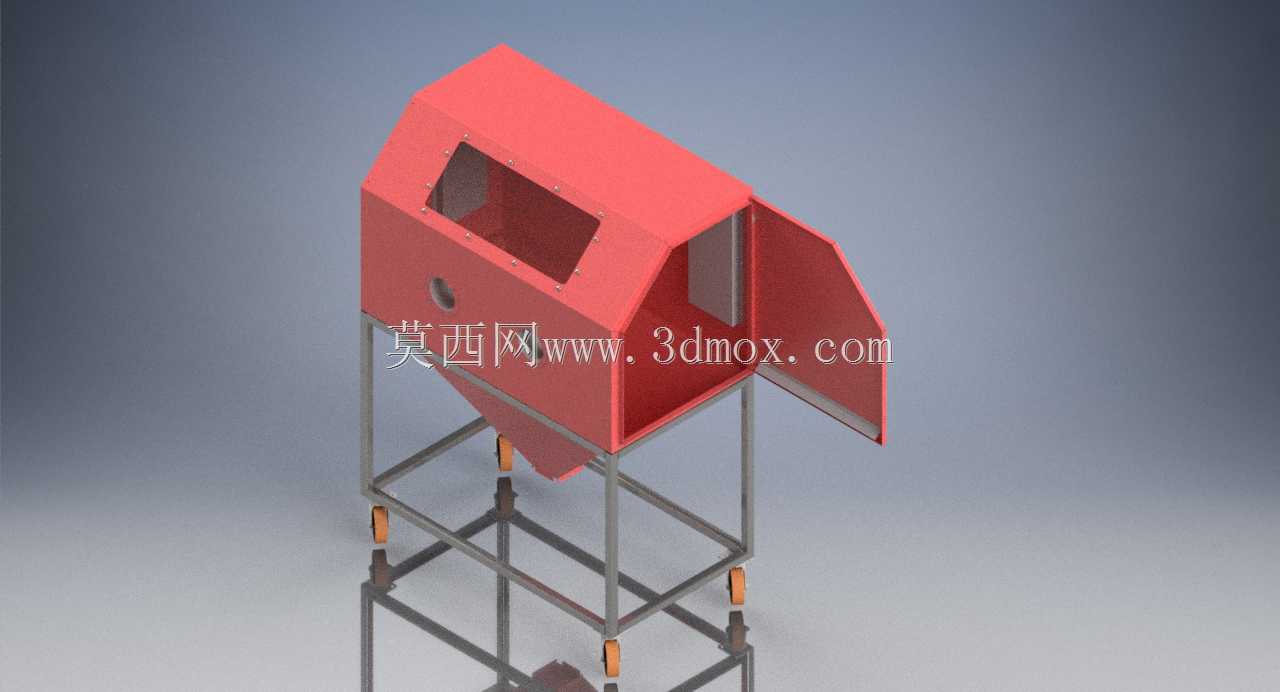

　　设计阶段首先考虑的是机架的承载稳定性，底部采用方管焊接成框架式支撑结构，四个支撑脚预留了调平脚垫的安装位置，可适配车间不平整的地面，避免作业过程中设备晃动影响操作精度；支撑腿上设置的橙色缓冲垫块，一方面可以缓冲喷砂作业时的振动传导，另一方面也能避免金属框架直接接触地面造成的漆面磨损、锈蚀问题。箱体主体采用薄钢板折弯焊接成型，顶部的斜向设计并非单纯的造型考量，而是为了让作业时反弹的磨料能够顺着斜壁自然滑落至箱体下部的集料区域，减少磨料在箱壁拐角处的堆积，降低后续磨料回收的工作量。

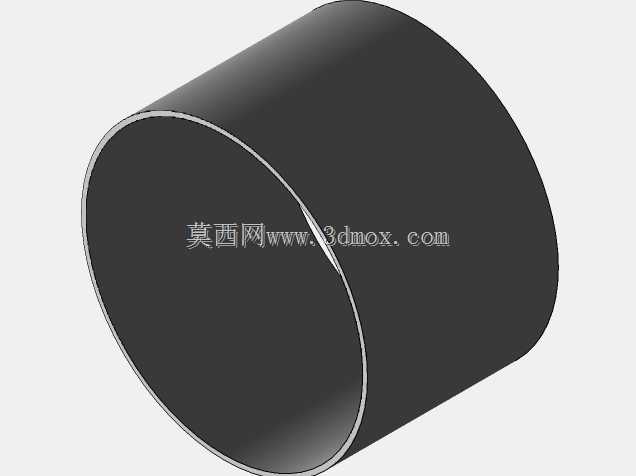

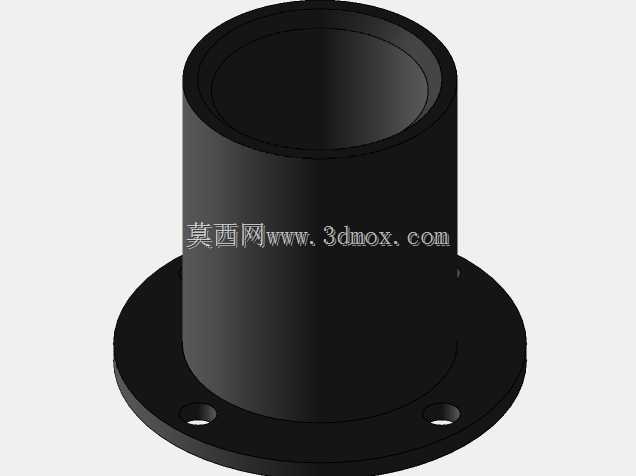

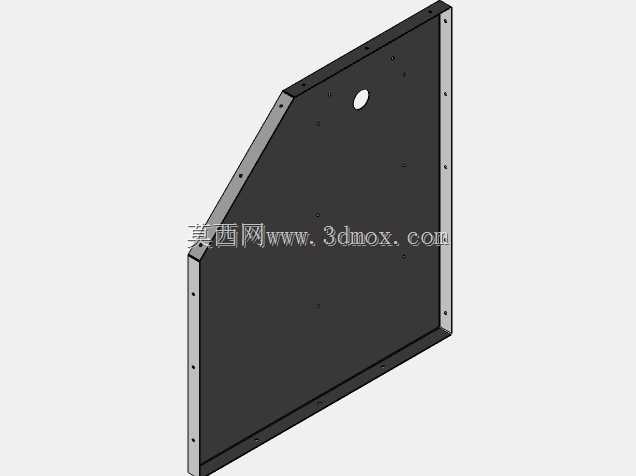

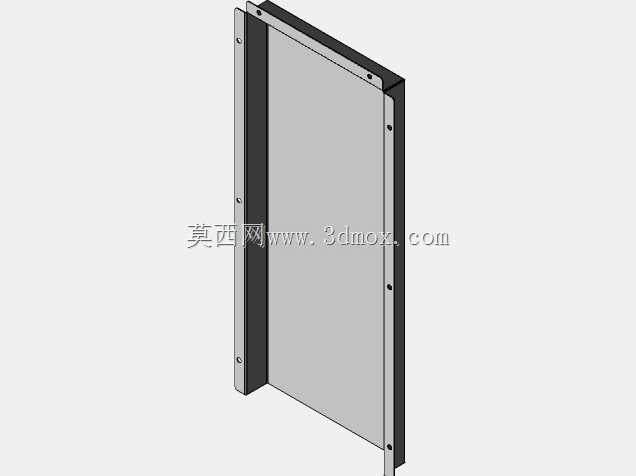

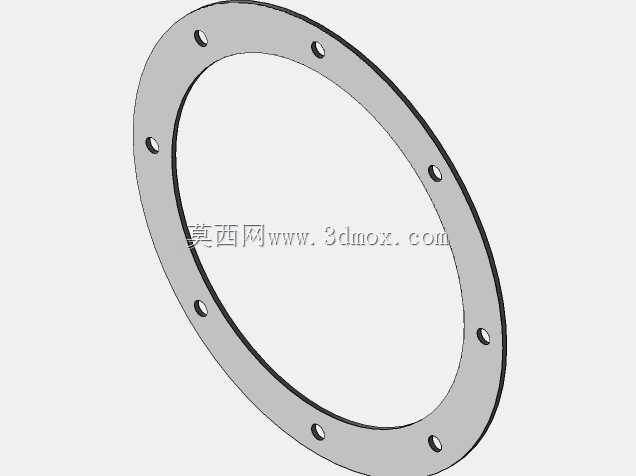

　　侧开式箱门采用铰接结构，门体与箱体贴合处预留了密封胶条的安装槽，关闭后可形成相对封闭的作业空间，配合箱体侧面预留的除尘接口，可外接工业除尘设备，将作业产生的粉尘及时抽走，避免箱内粉尘弥漫影响观察视线，同时也能减少开门时粉尘外溢到车间环境中。箱体侧壁开设的小圆孔是操作手孔的预留位，作业时可在该位置安装带防护袖套的操作口，操作人员将手伸入箱内握持喷砂枪即可完成作业，全程无需打开箱门，进一步提升了封闭防护效果。

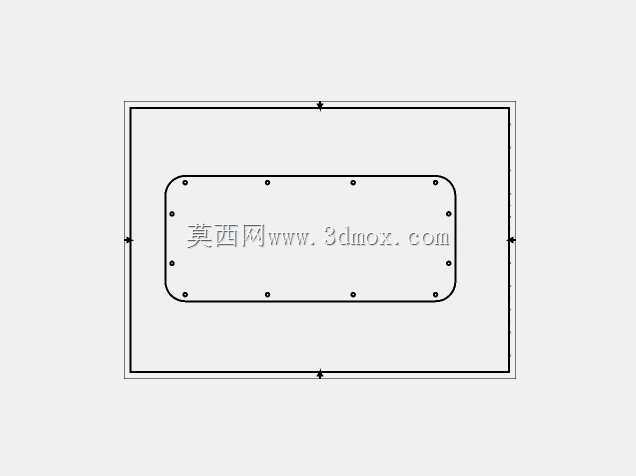

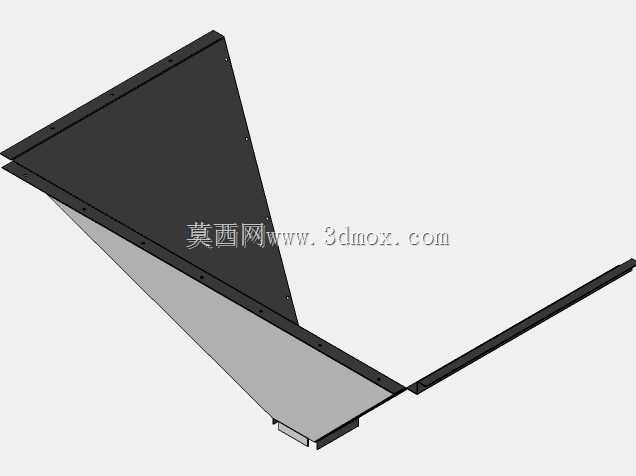

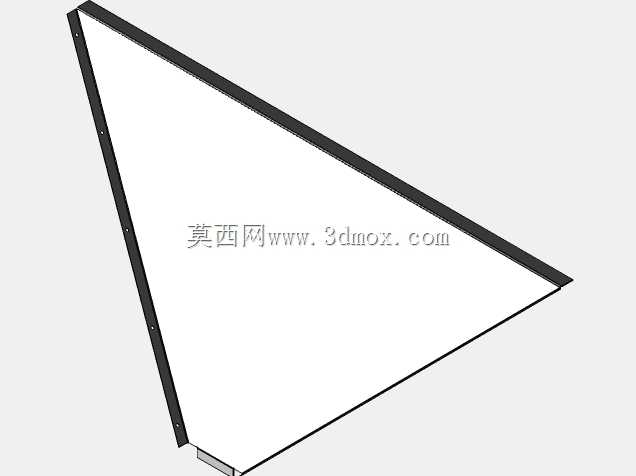

　　从安装边界来看，这款设备的整体占地尺寸适配中小型机加工车间、表面处理工位的摆放需求，不需要额外做大型地基预埋，仅需将四个支撑脚调平、接通风源与除尘管路即可投入使用，对于零散小批量的喷砂作业场景适配性极强。箱体下部的锥斗结构设计，是为了让使用后的磨料能够自然汇集到锥斗底部，后续可通过加装磨料回收分选装置，实现磨料的循环利用，降低耗材使用成本。在结构强度设计上，箱体钢板的厚度选择兼顾了轻量化与抗冲击要求，既不会因为钢板过薄导致高速磨料长期击打后箱壁变形，也不会因为板材过厚造成设备整体过重，增加搬运与安装的难度。观察窗的边框采用折边加强设计，避免长期开关门、更换防护板时边框变形，保证透明防护板安装后的密封性。

　　实际使用过程中，这类封闭喷砂箱相比开放式喷砂作业，磨料的利用率可提升六成以上，同时车间内的粉尘浓度可控制在职业健康要求的范围内，不需要操作人员穿戴全套重型喷砂防护服，仅需佩戴普通防尘口罩即可完成作业，大幅降低了作业人员的劳动强度。机架的分层框架设计除了支撑箱体之外，中层的横撑位置还可以预留安装磨料储罐、气路控制元件的安装位，不需要额外为配套元件制作安装支架，整合度更高，也减少了设备整体的占地空间。箱门的开启角度设计为大于九十度，取放较大尺寸工件时不会被门体遮挡，配合箱体内部的工作台预留安装位，可根据处理工件的尺寸更换不同高度的工作台，适配不同规格工件的处理需求。
