立式单缸往复式蒸汽动力装置结构

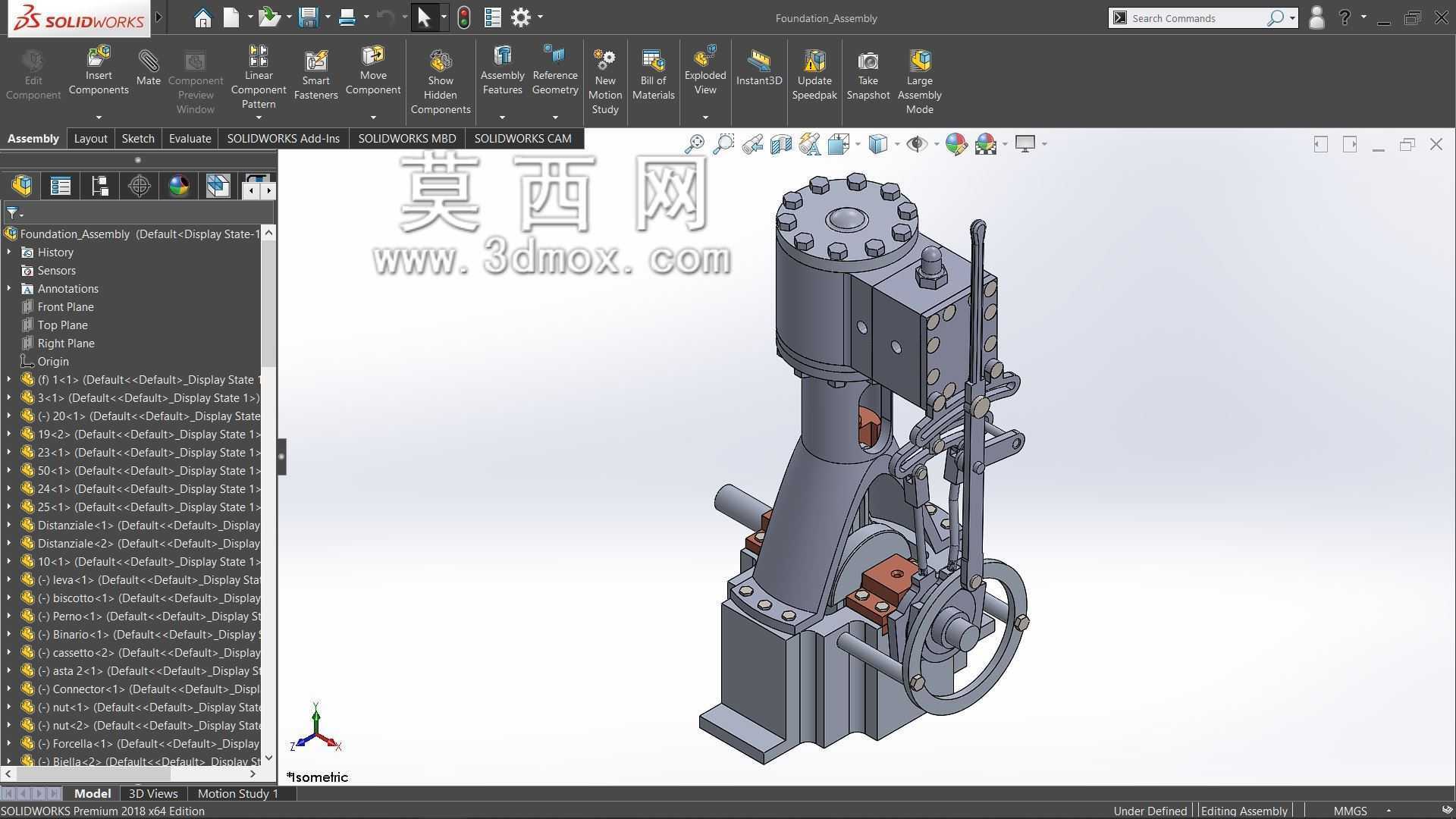

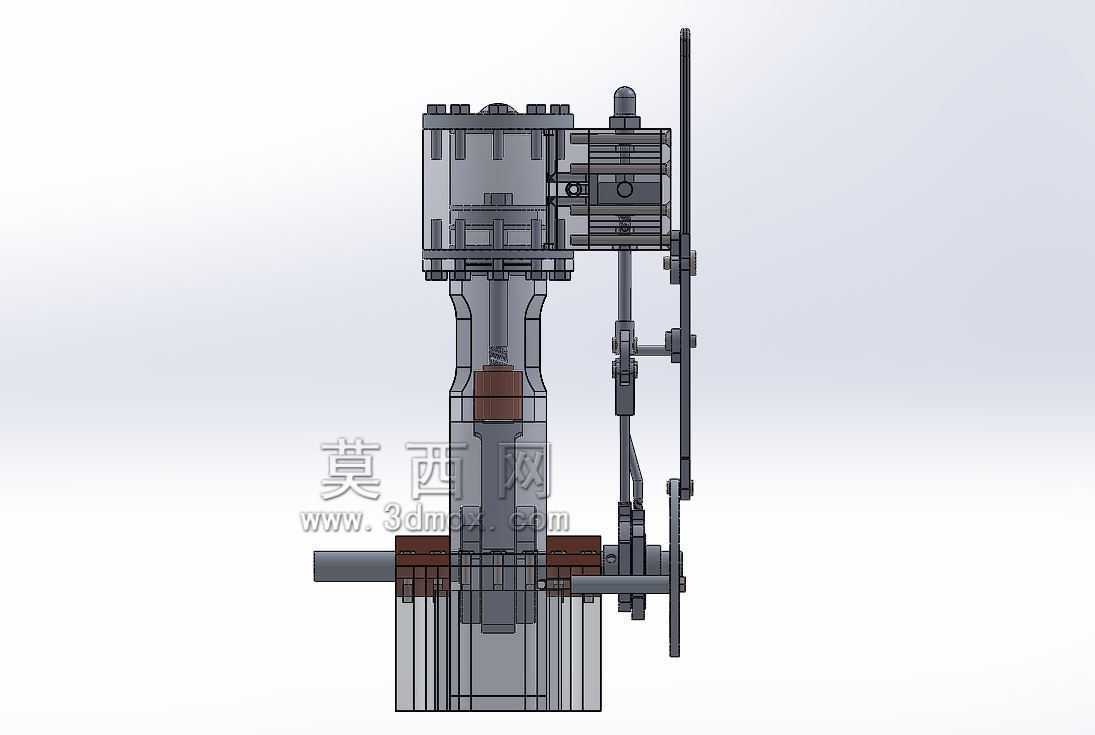

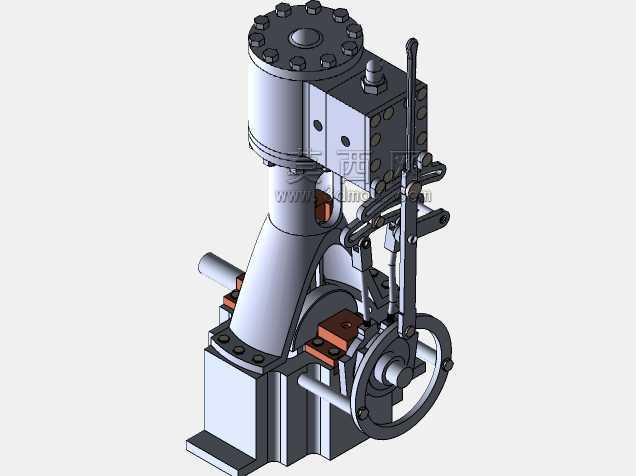

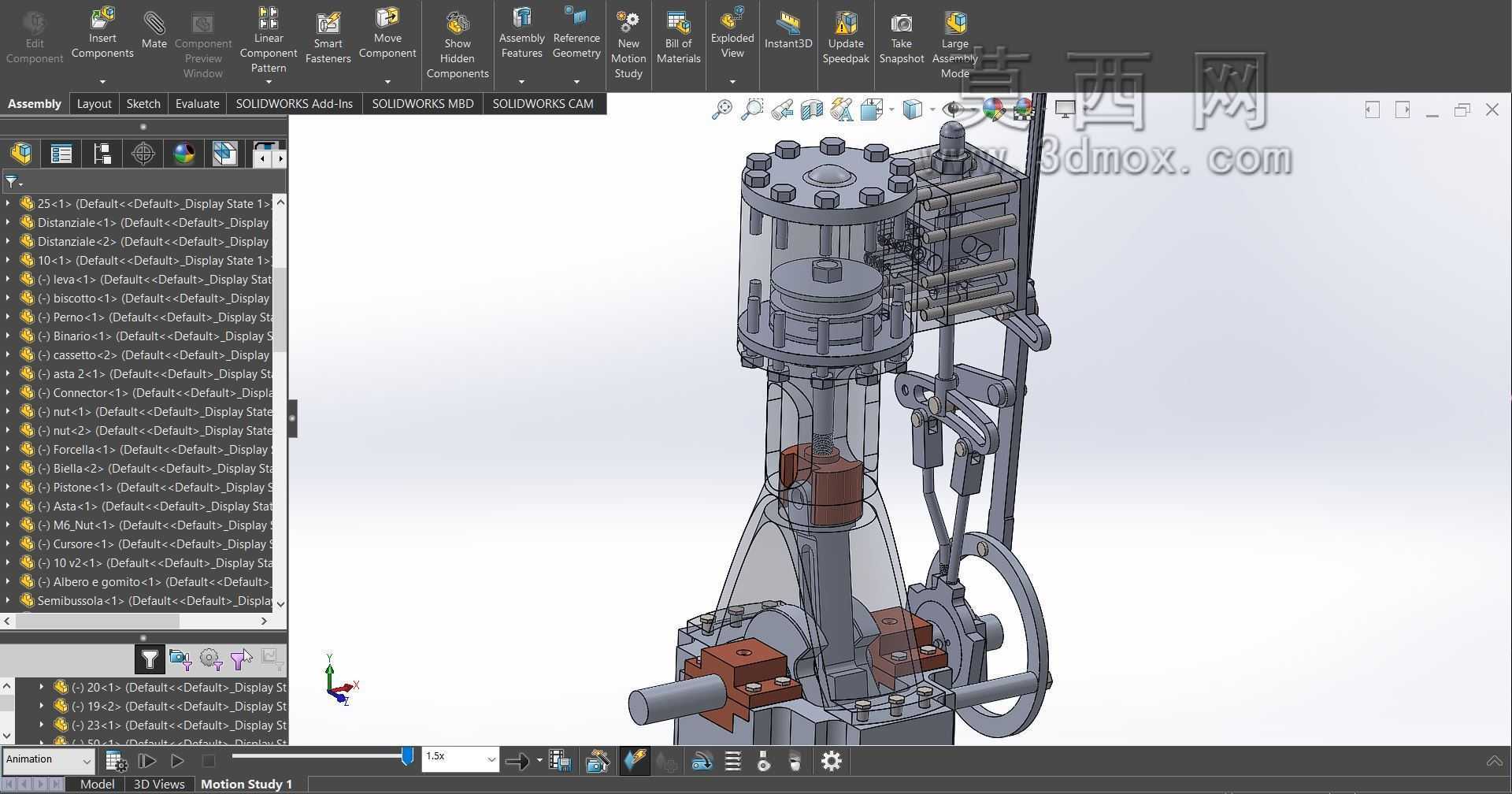

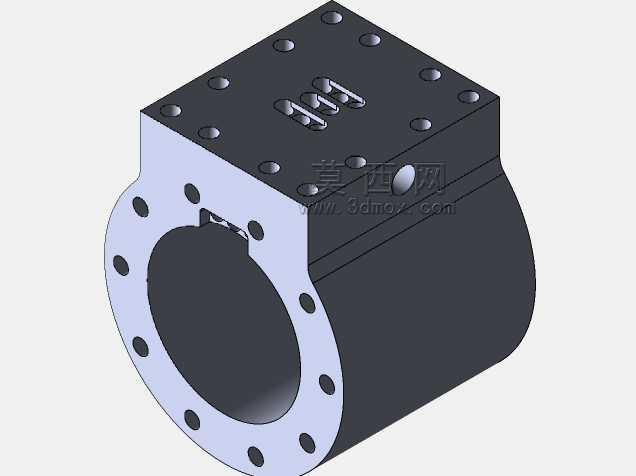

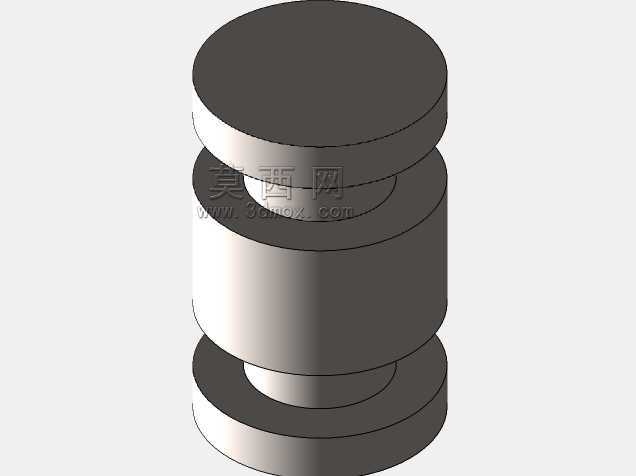

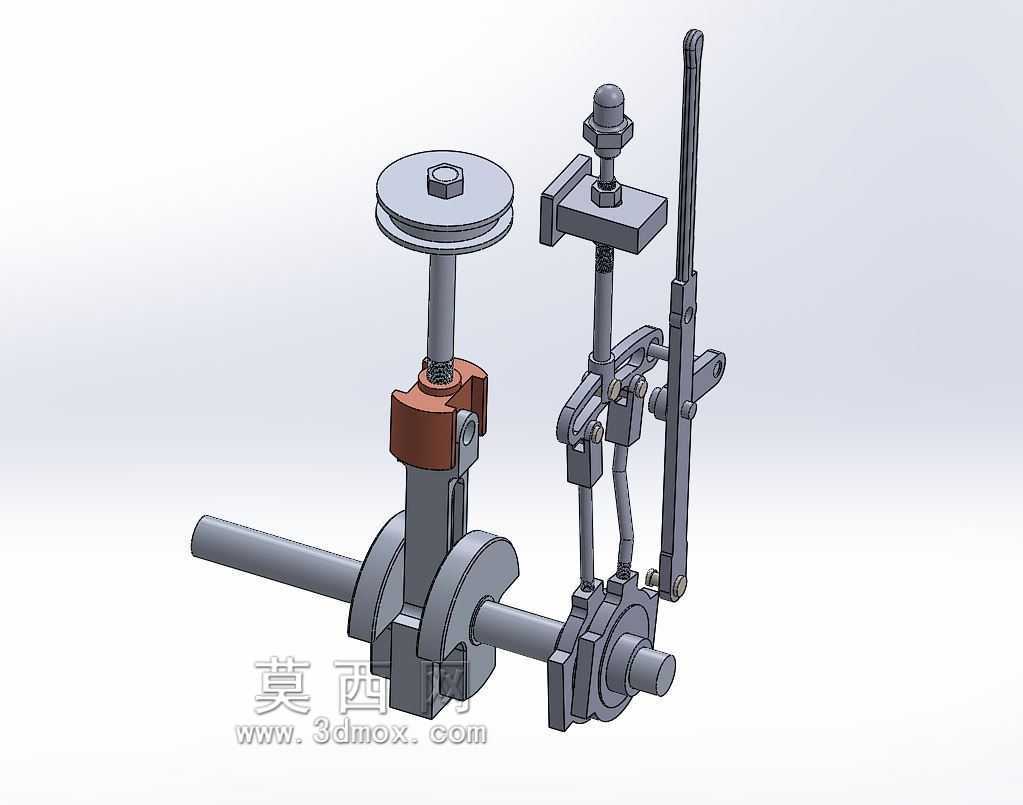

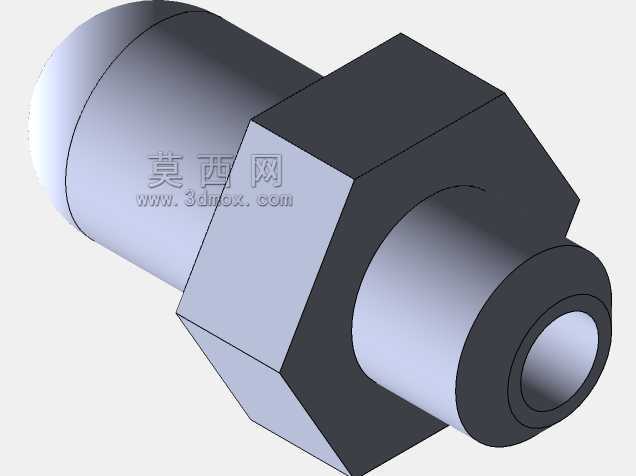

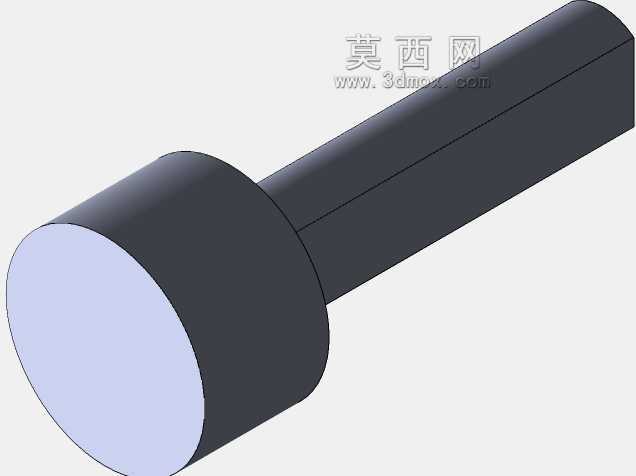

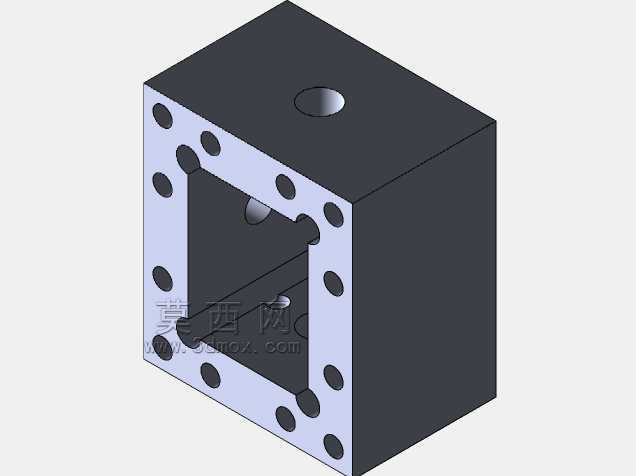

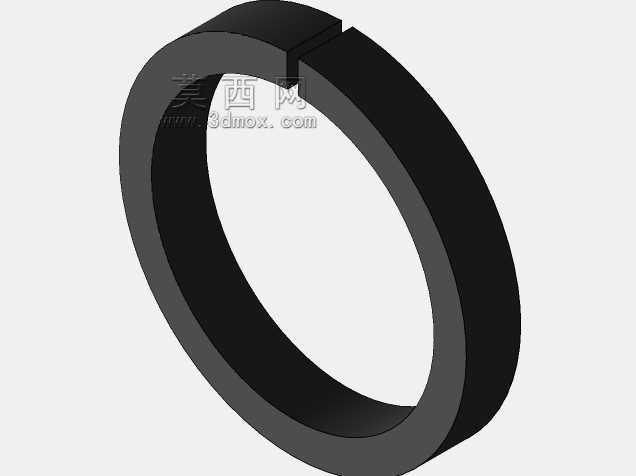

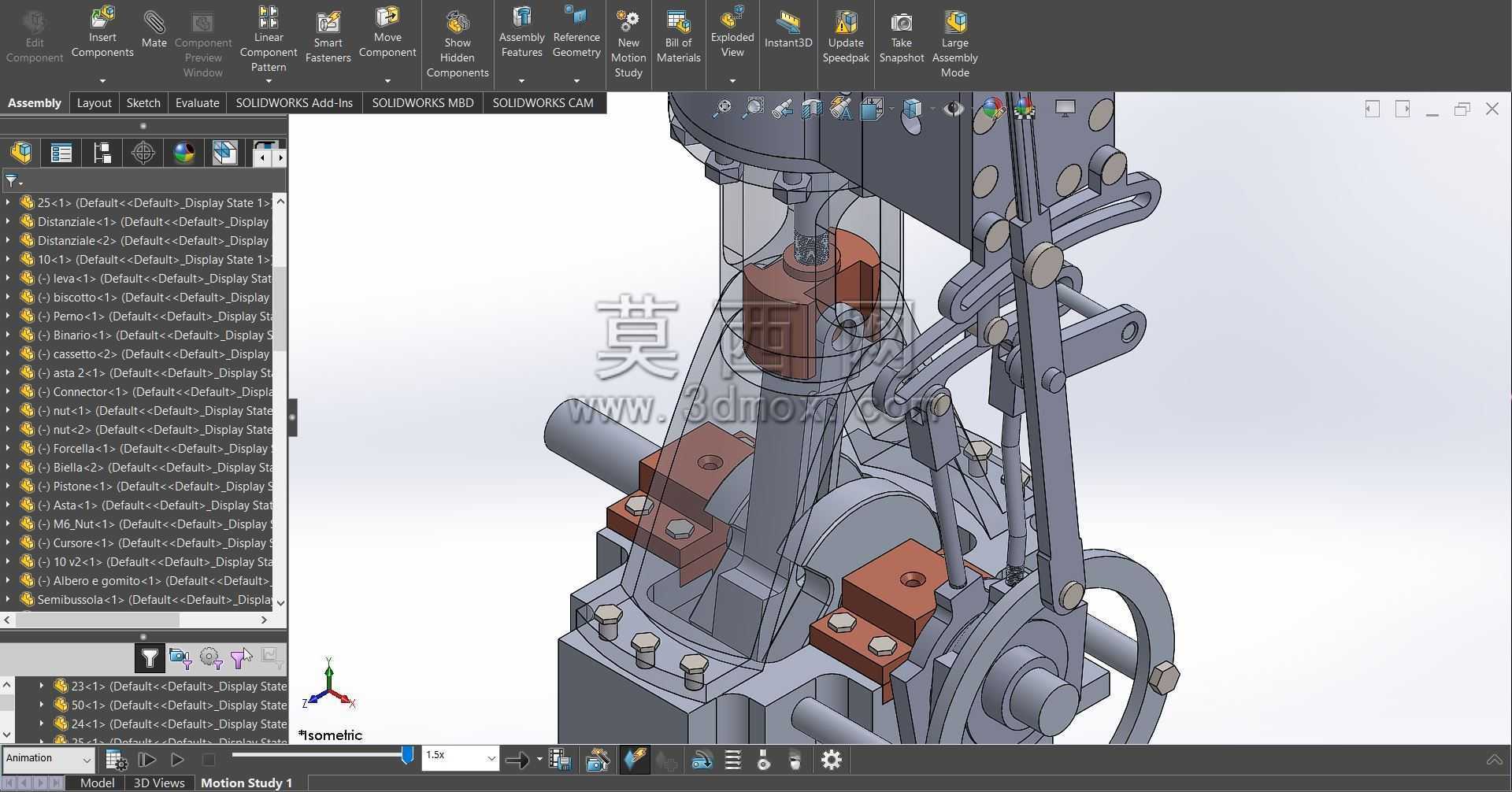

　　这套立式蒸汽动力结构，核心应用场景覆盖小型固定式动力输出场景，早年可作为小型车间加工设备、农用排灌机具、小型船舶辅机的动力源，如今更多作为动力原理教学演示、复古动力装置复刻、热能动力实验平台的核心载体使用。整套结构采用立式单缸直列布局，相较于卧式蒸汽机，大幅压缩了设备的水平安装占地空间，对于安装面宽度受限的场景适配性更强，同时立式布局下缸体垂直布置，活塞往复运动的重力方向与缸套轴线重合，可有效降低缸套单侧偏磨风险，延长核心运动副的维护周期。从功能特性来看，整套装置完整实现了蒸汽能量转换的全流程：高压蒸汽从缸体侧方进汽口进入配气腔，通过滑阀配气机构的往复动作，按活塞运动相位精准切换进汽、排汽通路，推动活塞在缸套内做上下往复直线运动，

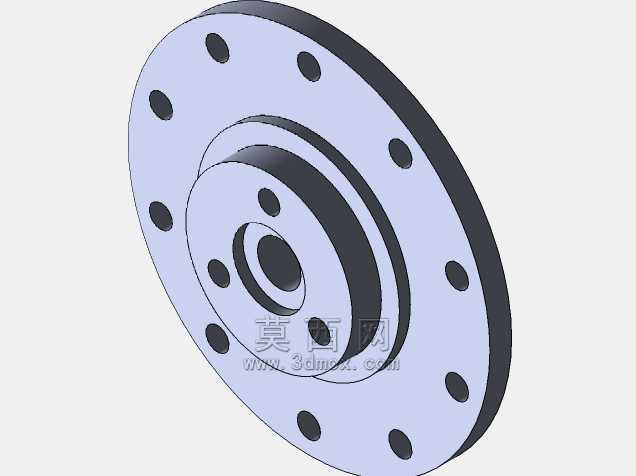

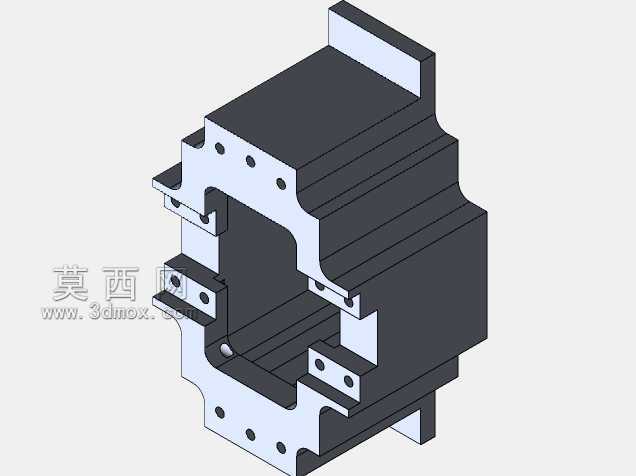

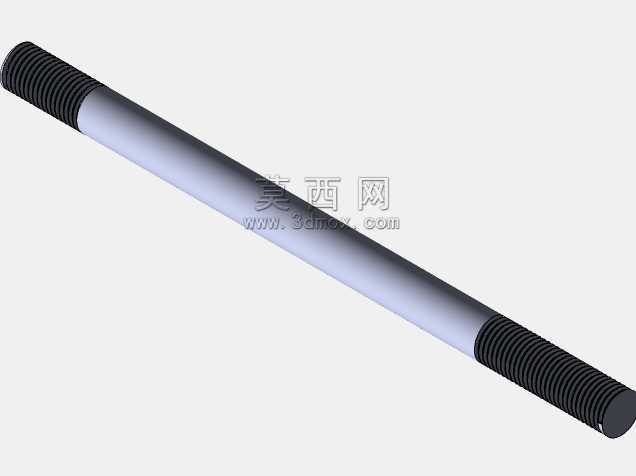

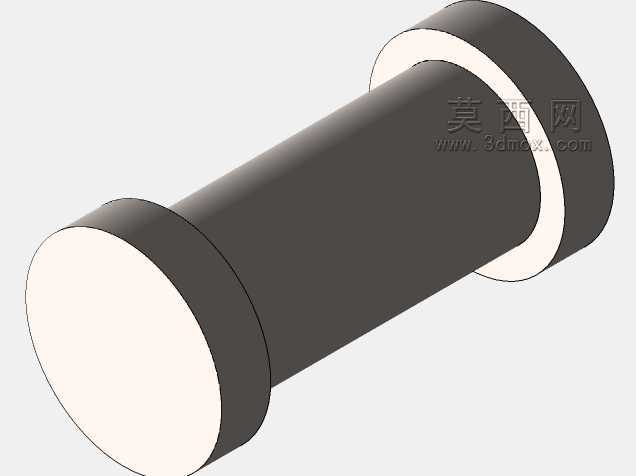

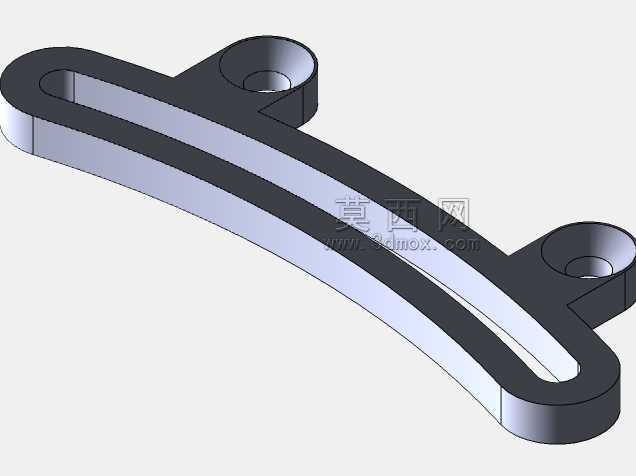

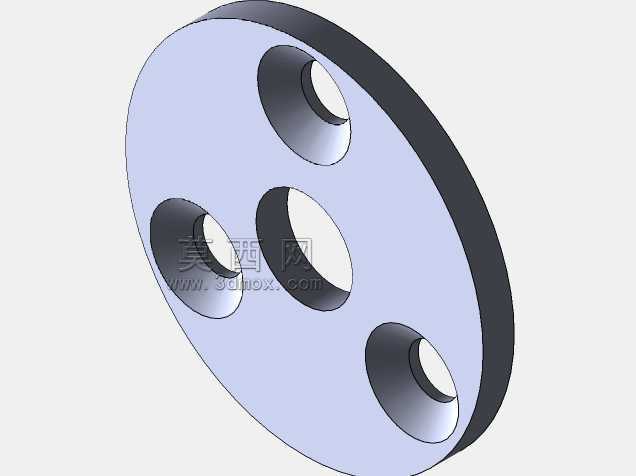

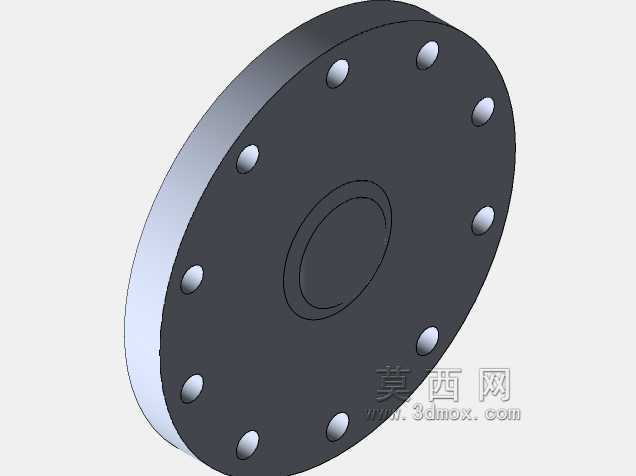

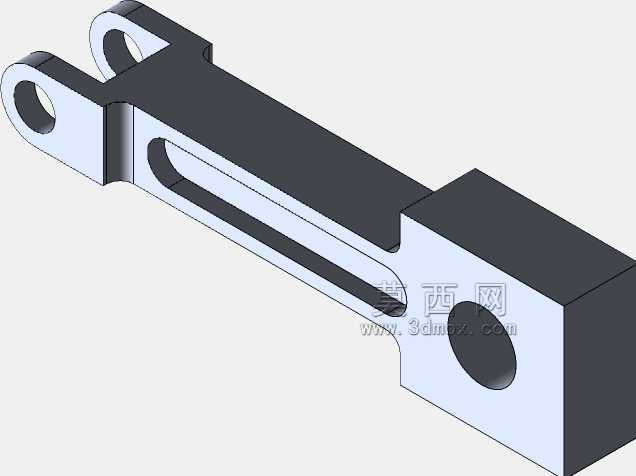

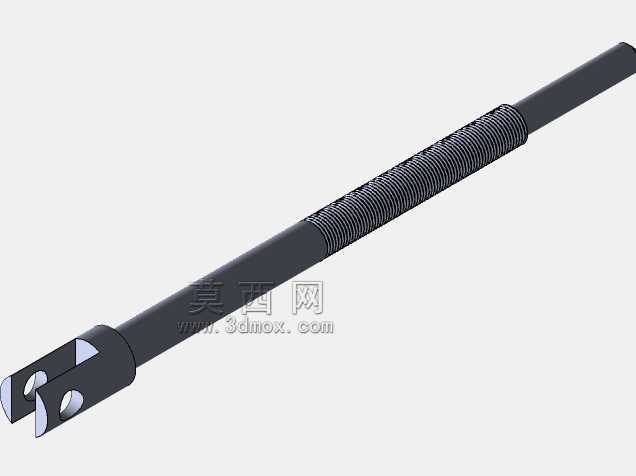

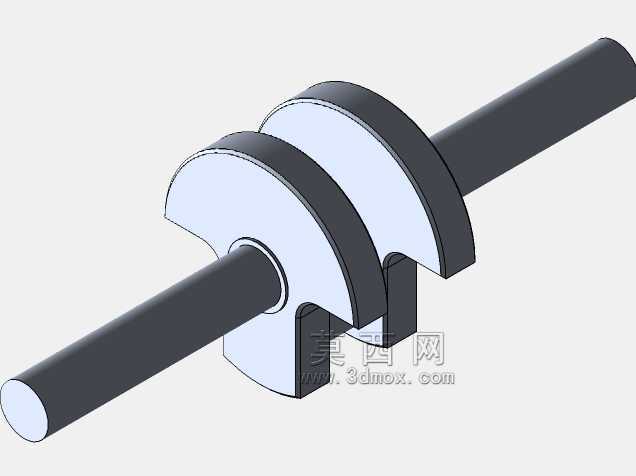

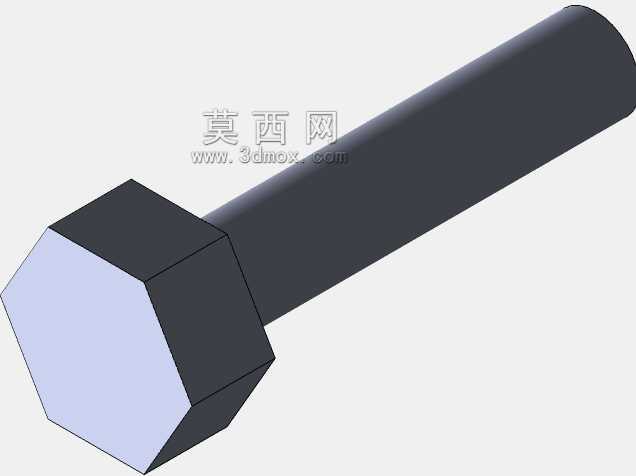

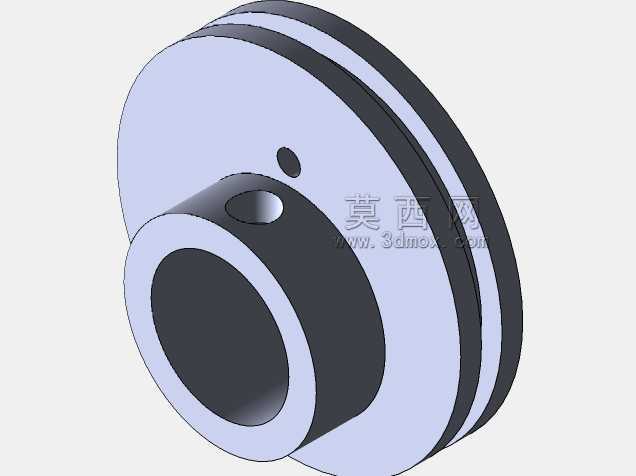

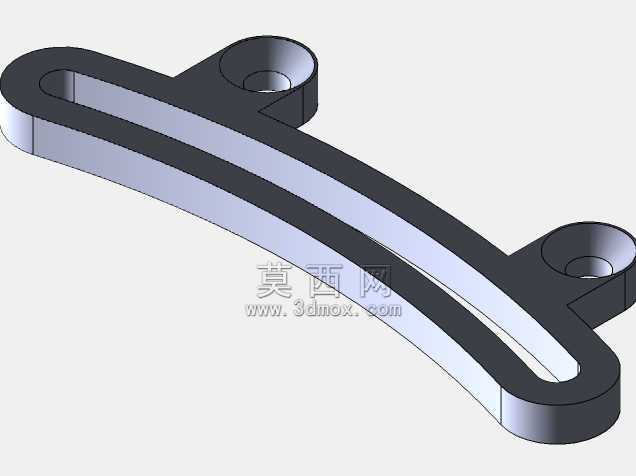

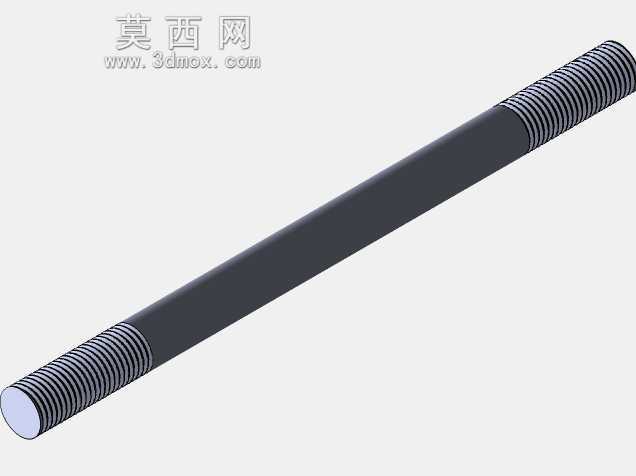

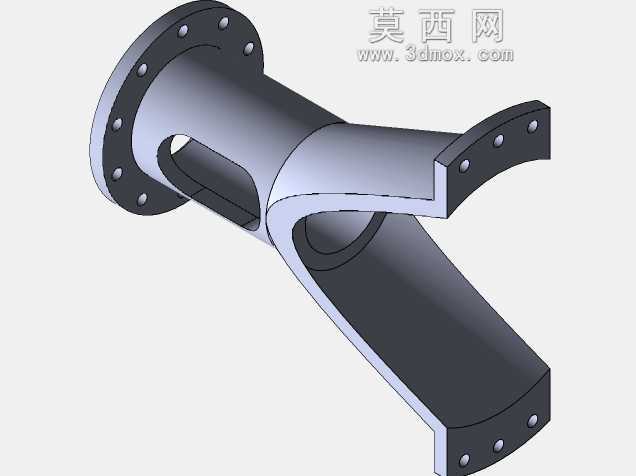

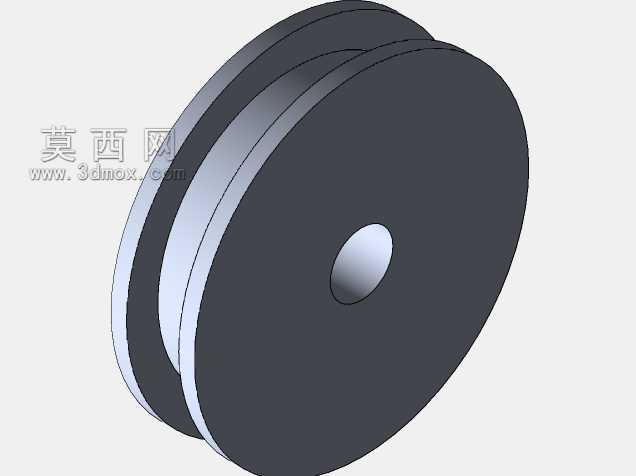

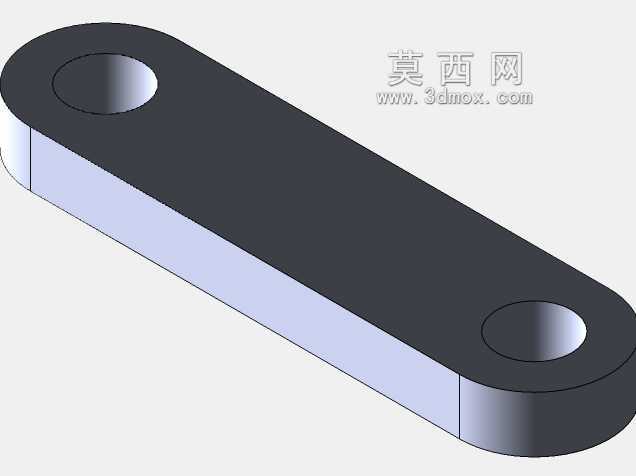

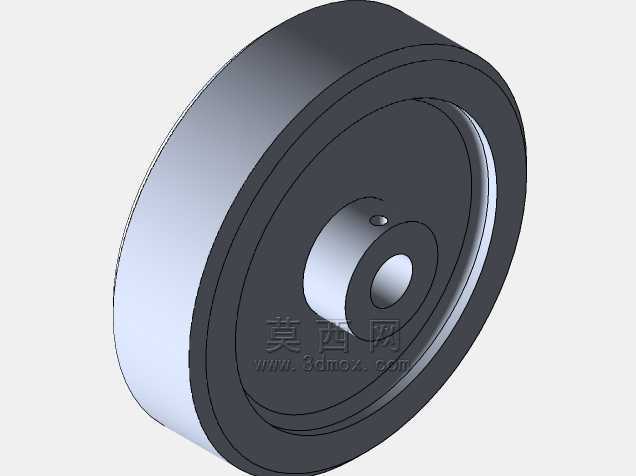

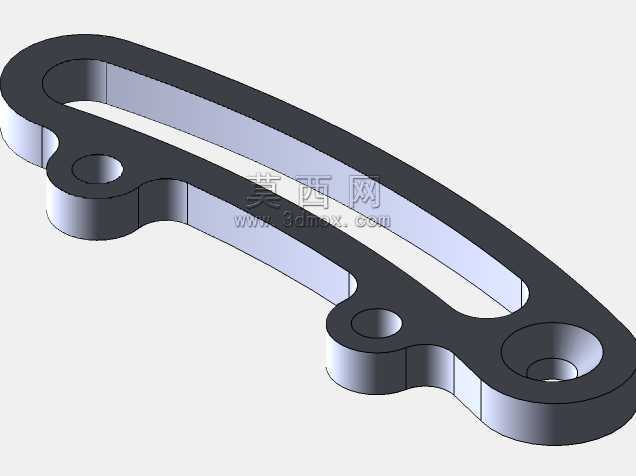

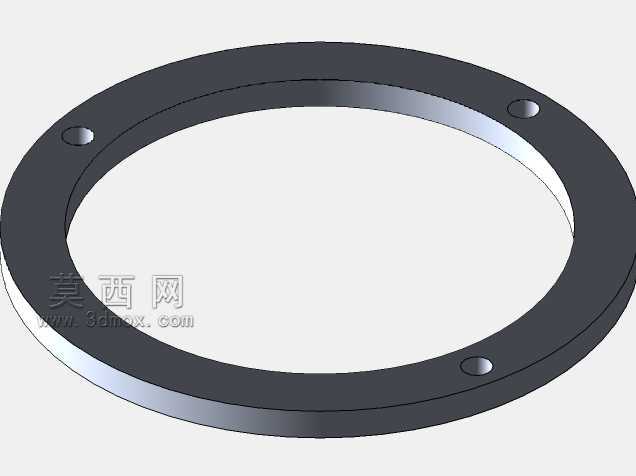

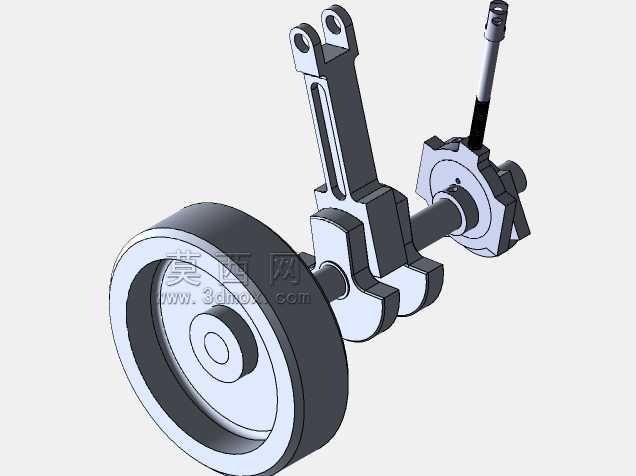

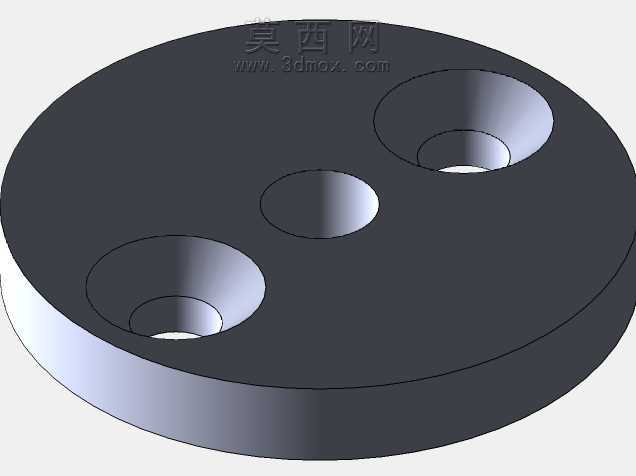

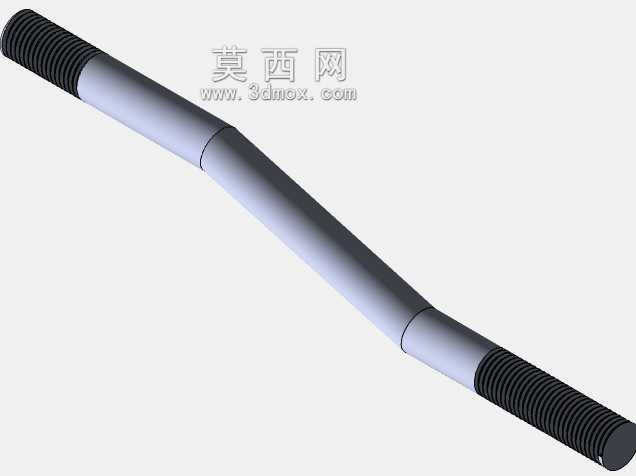

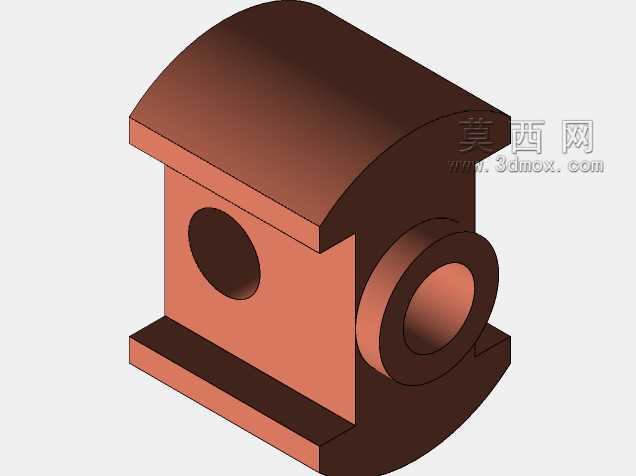

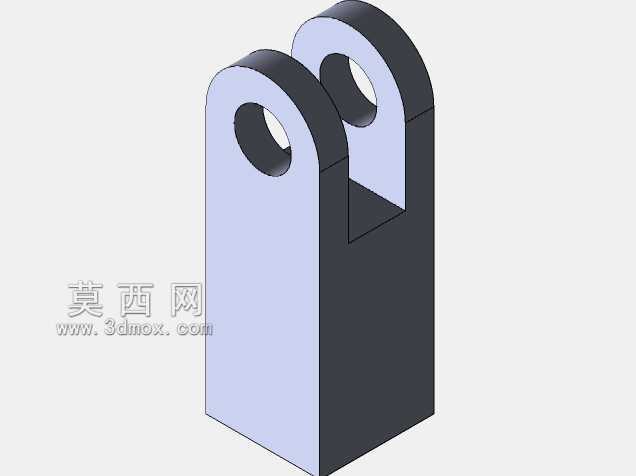

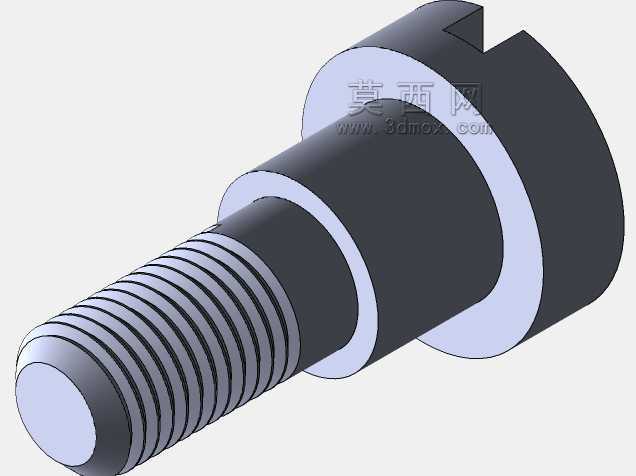

　　再通过十字头结构将直线动力传递给曲柄连杆机构，最终由曲轴输出旋转扭矩，侧方布置的手轮结构可实现手动盘车操作，在设备启动前调整曲柄相位、检查运动副卡滞情况，也可在调试阶段手动演示完整运动循环，配气机构的传动连杆直接与曲轴端的偏心轮联动，无需额外设置独立的配气驱动轴，大幅简化了整机的传动链路，减少了故障点。设计思路上，整套结构优先保证运动逻辑的可实现性与装配工艺性，所有承压部件如缸体、阀腔、缸盖均采用螺栓紧固的密封连接结构，密封面预留了垫片安装槽位，可适配石棉垫、金属缠绕垫等不同耐温密封件，满足不同蒸汽压力参数下的密封需求；运动副的配合间隙均按常规机械加工公差预留，活塞与缸套的配合、十字头与滑道的配合、

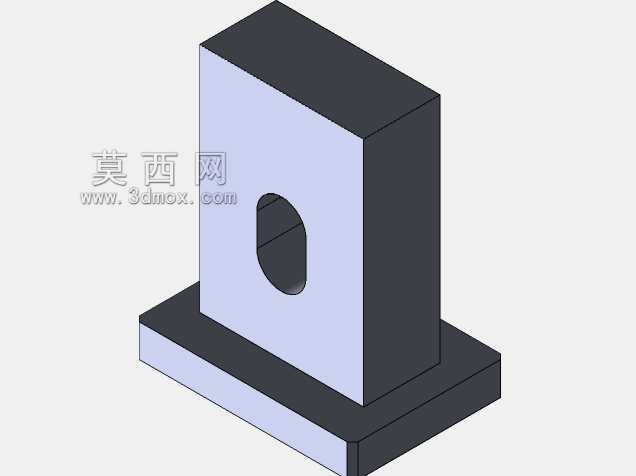

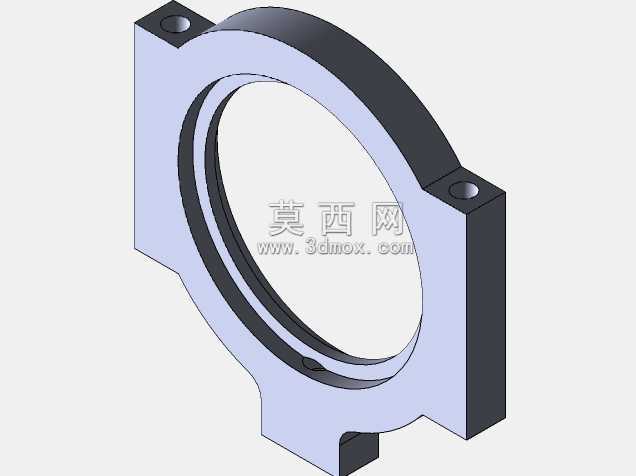

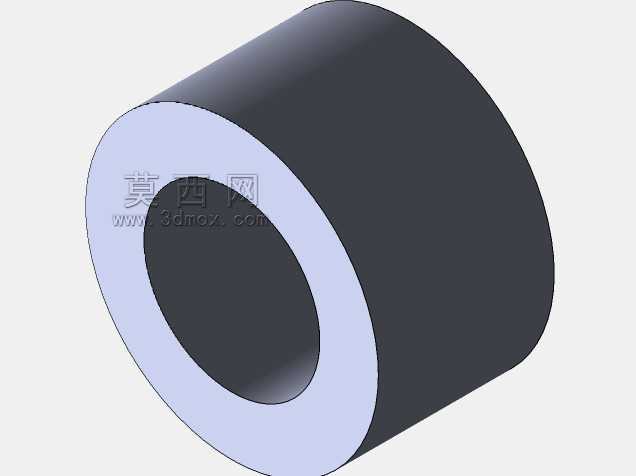

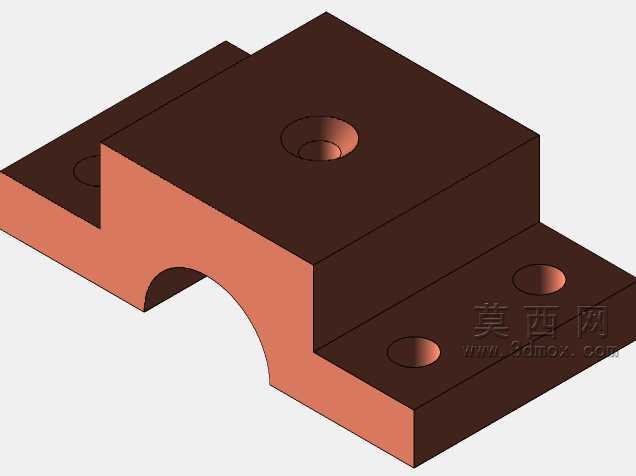

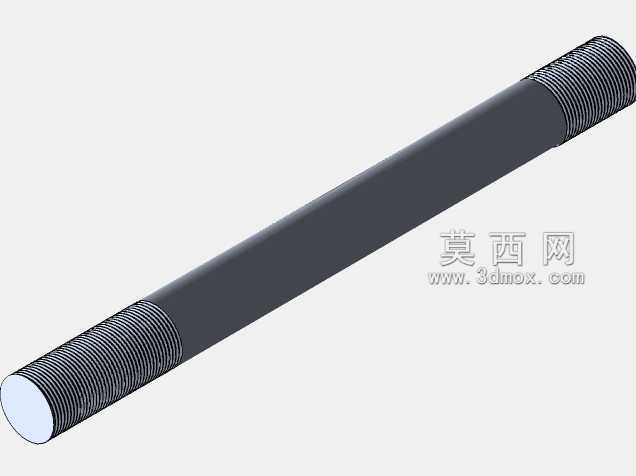

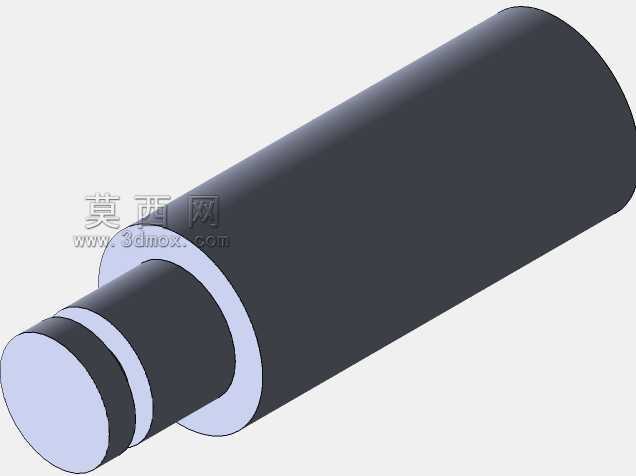

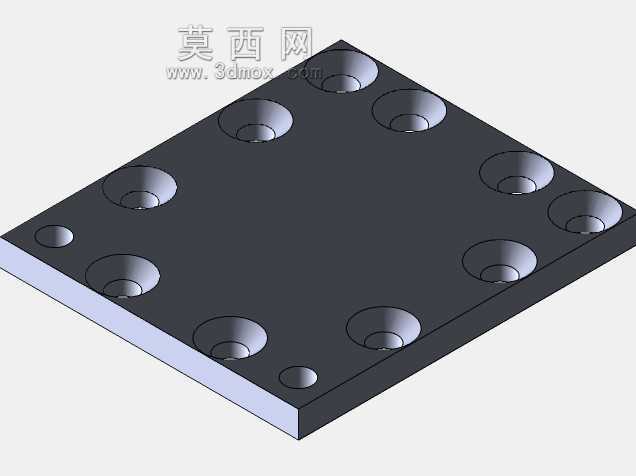

　　曲轴与轴承座的配合均采用标准间隙配合公差，普通车铣钻加工设备即可完成全部零件加工，无需特殊定制工装，降低了复刻加工的门槛。从安装边界来看，整机底部为方形铸铁式安装基座，基座上预留了四个对称布置的地脚螺栓安装孔，可直接固定在混凝土基础或者钢制安装机架上，安装时需保证基座平面的水平度偏差不超过千分之一，避免曲轴运转时因基础倾斜产生附加径向力；整机的垂直高度方向预留了检修空间，缸盖上方预留了足够的螺栓拆装操作空间，侧方手轮的操作空间无其他结构遮挡，日常维护时无需拆解整机即可完成配气间隙调整、连杆螺栓紧固、密封件更换等常规操作。整套结构的运动逻辑完全复刻了传统立式蒸汽机的工作原理，所有零件的装配关系完全符合实际工程装配要求，不存在干涉、

　　运动卡滞的设计缺陷，可直接用于原理教学演示，也可作为小型蒸汽动力装置的设计参考蓝本，对于理解往复式热力发动机的配气逻辑、曲柄连杆机构运动特性、立式动力装置布局特点有较强的参考价值，建模过程中所有运动副的连接关系均按实际铰接、滑动约束设置，可直接用于运动仿真分析，验证不同进汽相位下的曲轴输出扭矩特性、活塞运动加速度变化，为后续的参数优化提供基础模型支撑。
