双缸往复式船用蒸汽动力装置结构

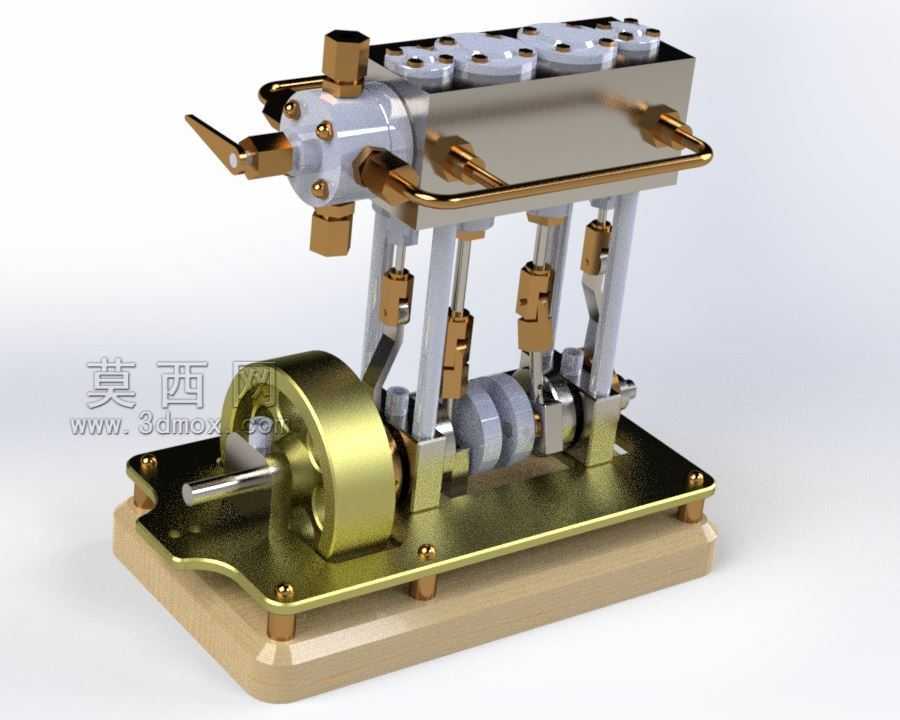

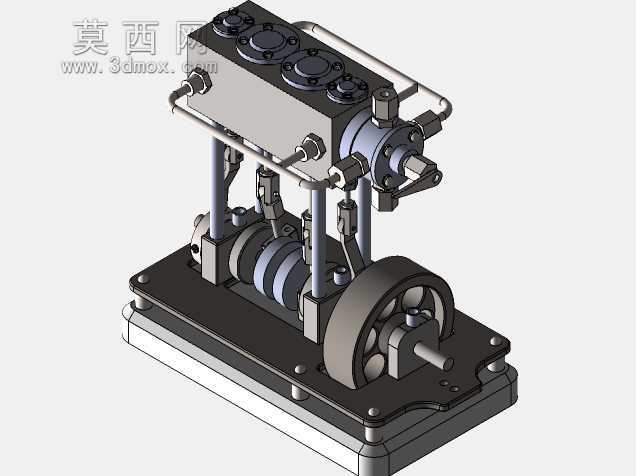

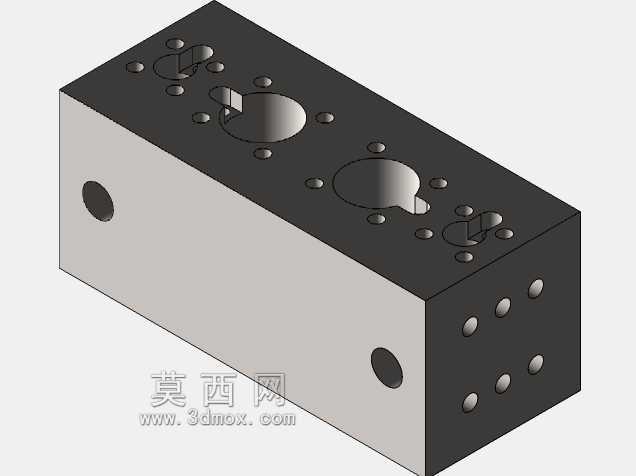

　　这款双缸船用动力装置，主要适配小型内河作业船、近岸休闲艇以及比例仿真船模的动力输出场景，在小型船舶动力体系中，这类结构紧凑的往复式动力单元，能够在低转速区间输出稳定扭矩，匹配螺旋桨推进需求，不需要复杂的减速机构就能直接适配小型船舶的推进轴系，对于吃水较浅、航速要求不高的作业场景，这类动力装置的运行稳定性远高于高速内燃机，维护门槛也更低，适合非专业运维的船东日常使用。从结构设计逻辑来看，整个装置采用立式双缸并列布局，两个气缸的曲柄相位差设置为90度，能够有效避免曲柄死点问题，保证动力输出的连续性，不会出现单缸结构启动时卡滞在上止点的情况，启动可靠性大幅提升。气缸体采用分体式阀室设计，配气机构集成在气缸顶部，通过滑阀结构控制进排气时序，

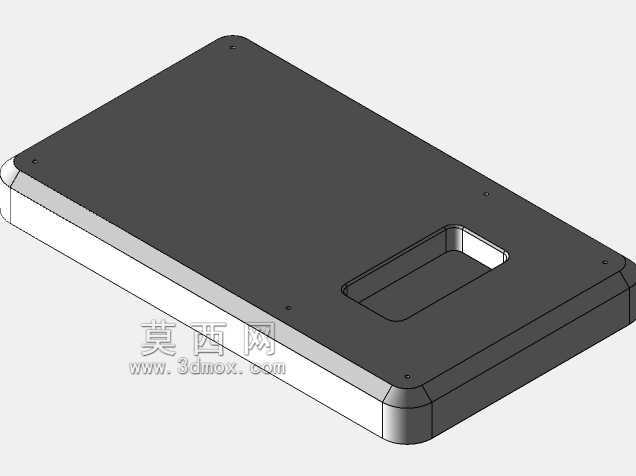

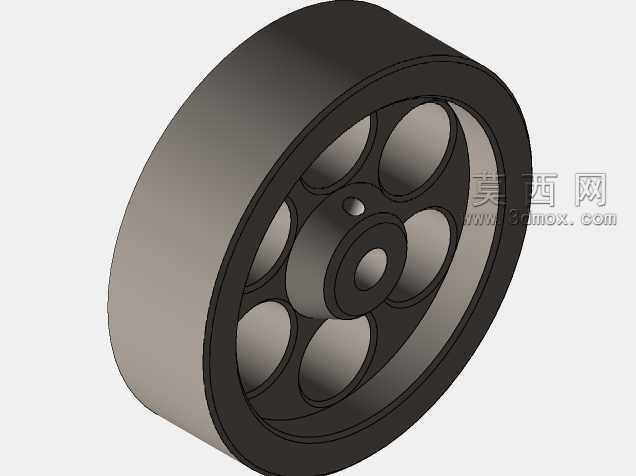

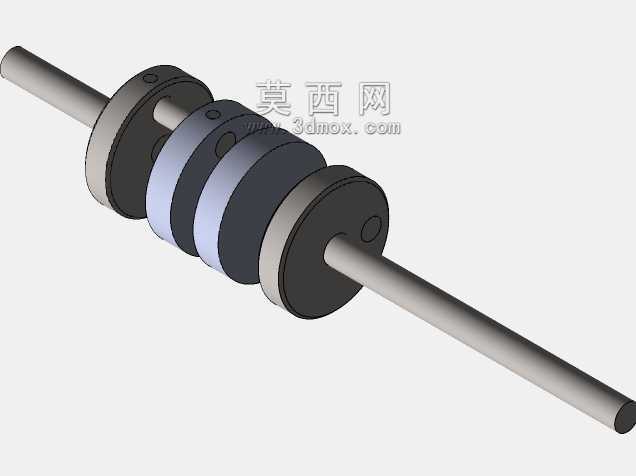

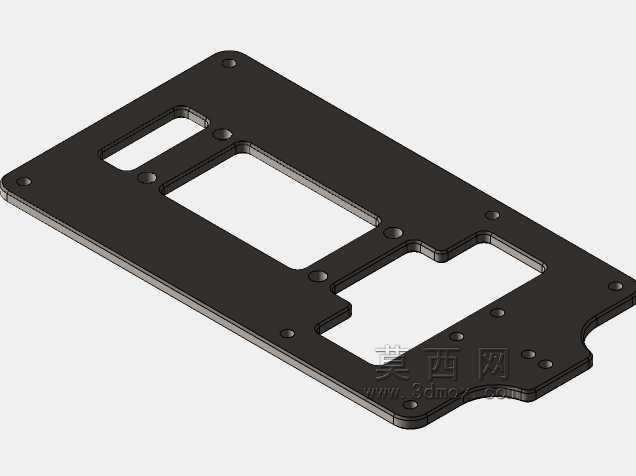

　　不需要额外的顶置凸轮轴结构，整体传动链路更短，机械损耗更低。动力输出端集成了惯性飞轮，飞轮采用黄铜材质配重，既能够储存运转动能、平稳输出转速，也能通过自身重量平衡双缸往复运动产生的惯性力，降低整机运行振动。整个装置的安装底座采用双层结构，下层为木质绝缘减震垫，上层为金属承托板，承托板通过四个固定铜柱与动力主体连接，安装时只需要将底座通过螺栓固定在船舶机舱的承托梁上即可，不需要额外制作复杂的安装支架，安装边界清晰，底座的安装孔位间距预留了通用调节余量，能够适配多数小型船舶的机舱安装尺寸。从装配关系来看，整个装置的活塞连杆、曲柄轴、配气滑阀、飞轮输出轴都采用模块化装配设计，每个部件的配合公差都按照实际运行工况设置，

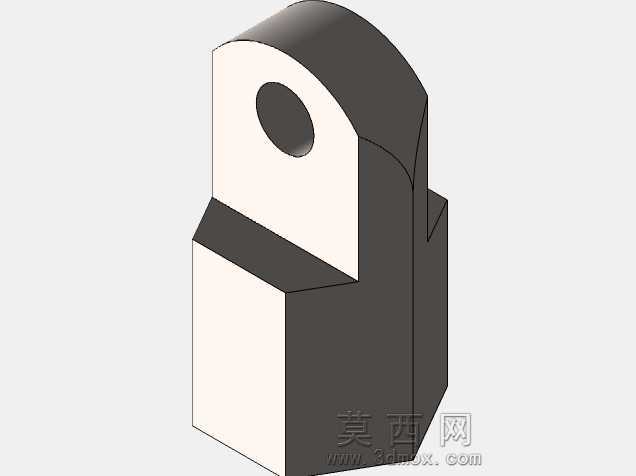

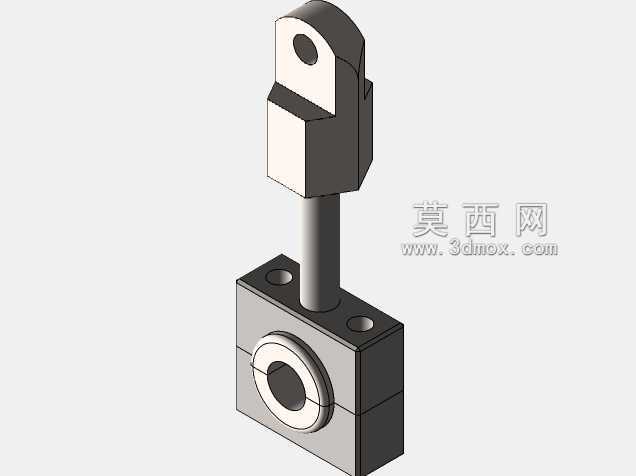

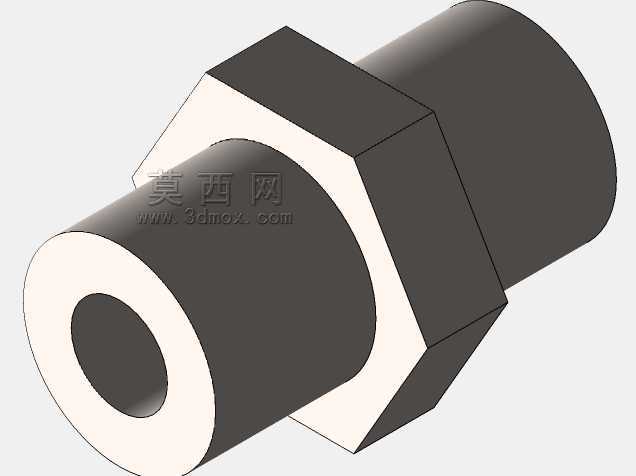

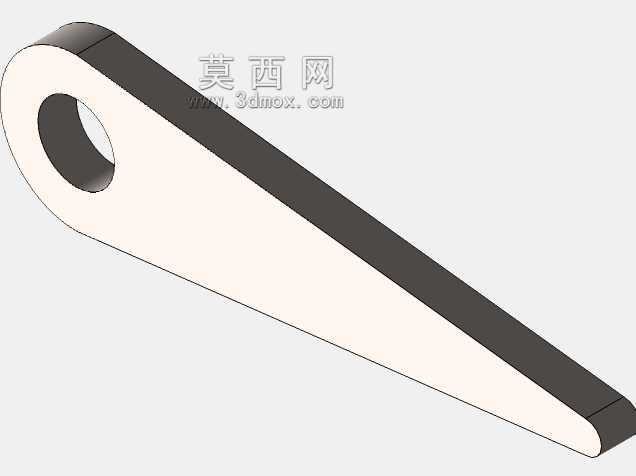

　　活塞与气缸壁的间隙预留了热膨胀余量，避免长时间运转过热出现卡滞，连杆与曲柄销的配合位置设置了润滑储油槽，能够在日常加注润滑油后保持长时间的润滑状态，减少运维频次。在实际使用场景中，这类双缸结构的动力装置，既可以作为小型船舶的主推进动力，也可以作为船舶甲板辅机的动力源，驱动小型起锚机、舱底水泵等附属设备，动力输出端的轴伸采用标准直径设计，能够直接联轴器连接负载，不需要额外定制转接法兰。设计过程中充分考虑了船用环境的使用需求，所有外露金属部件都采用耐腐蚀材质搭配防锈镀层，气缸外部的紧固螺栓、管路接头都采用铜质材料，能够适应高湿度、高盐雾的水面使用环境，不会因为长期接触潮湿空气出现锈蚀卡滞的问题。整机的外形尺寸控制紧凑，

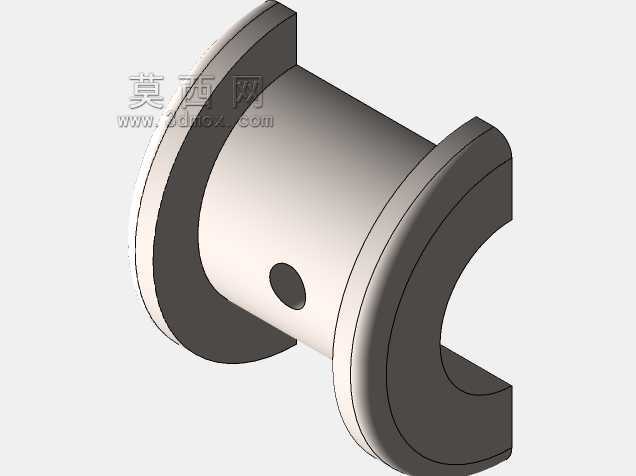

　　立式布局的占地面积小，对于小型船舶局促的机舱空间非常友好，不需要占用过多的舱内空间，同时整机的重心设置在底座中心位置，安装后不会因为船舶横摇出现重心偏移的问题，运行稳定性更强。配气机构的操作手柄设置在气缸体前端，操作人员在机舱内就可以直接通过手柄控制进气量，调节动力输出转速，操作路径短，应急状态下可以快速切断动力，提升使用安全性。从结构建模的角度来看，整个装配体完整还原了每个部件的配合关系，包括活塞环的密封结构、连杆小头的活塞销连接、曲柄轴的支撑轴承结构、飞轮的键连接定位都做了完整还原，能够直接用于结构验证、装配工艺模拟，也可以作为船用动力结构教学的演示模型，帮助从业者理解往复式双缸动力的运转原理。
