科利斯蒸汽机结构三维设计模型

　　在早期工业动力场景中，固定式蒸汽动力设备曾是工厂、矿山、小型电站的核心动力源，科利斯蒸汽机凭借独特的配气结构，在19世纪中后期的工业生产中承担了大量恒速驱动负载的任务，可直接通过主轴连接天轴系统，为成排的机床、纺织机械、粮食加工设备提供稳定的旋转动力，也可配套减速机构驱动水泵、卷扬机等重载设备，其运行平稳性、蒸汽利用效率均优于当时常见的滑阀式蒸汽机，在固定动力站场景中服役周期长达数十年。

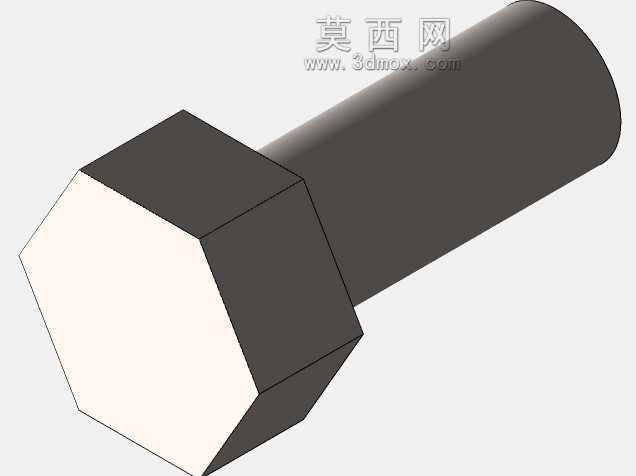

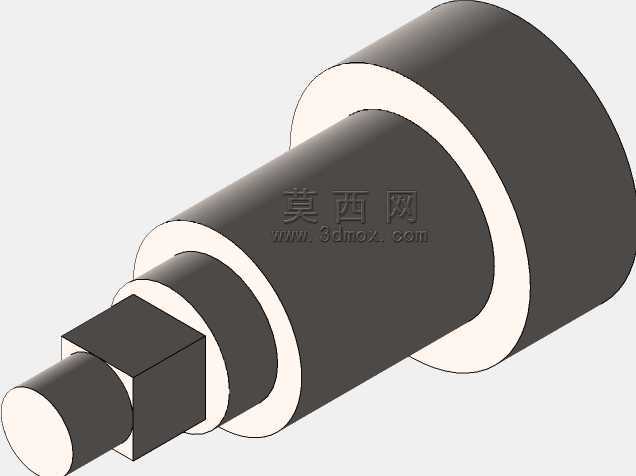

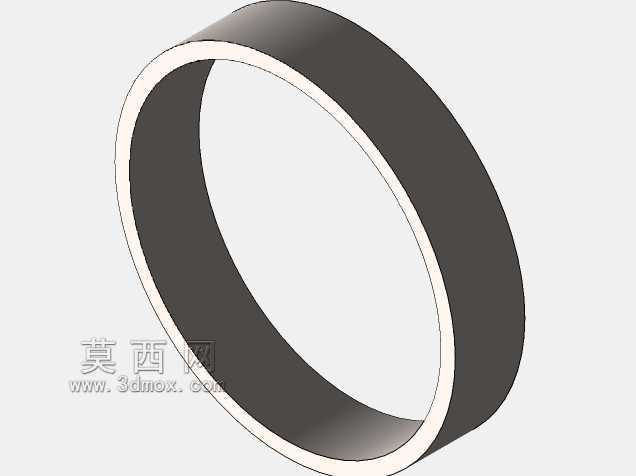

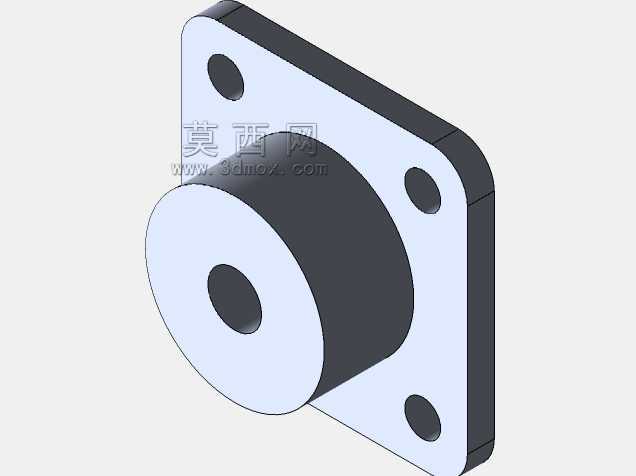

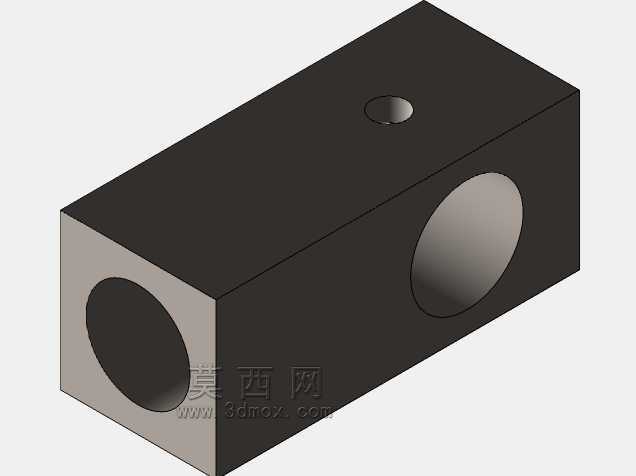

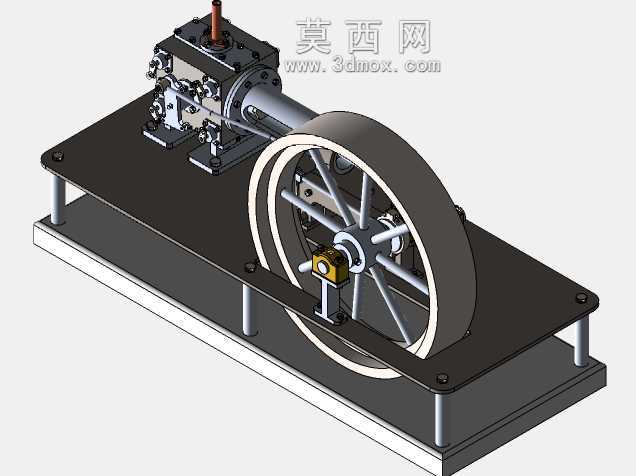

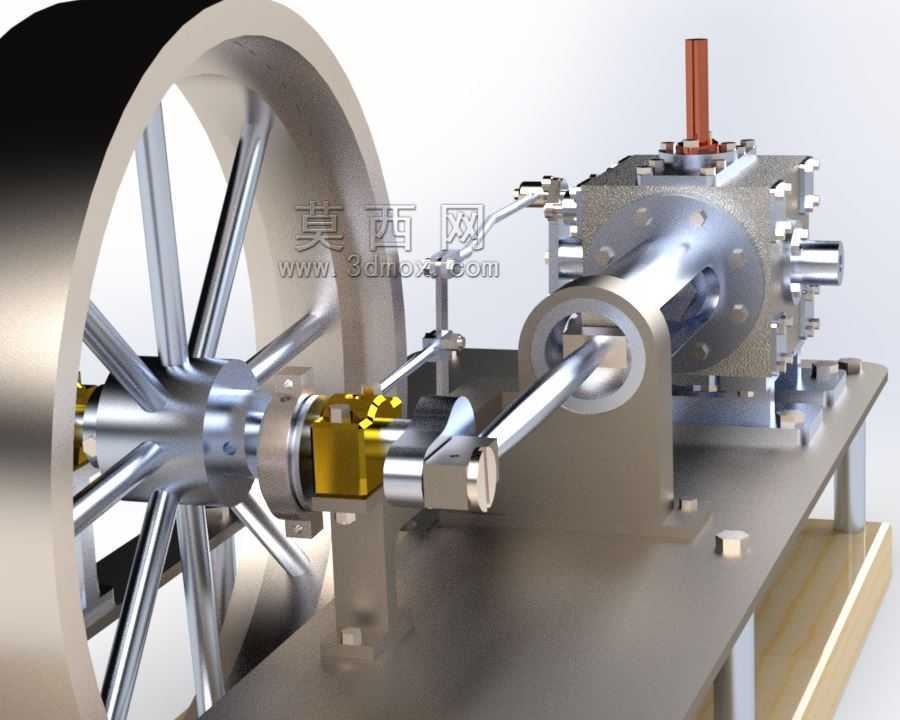

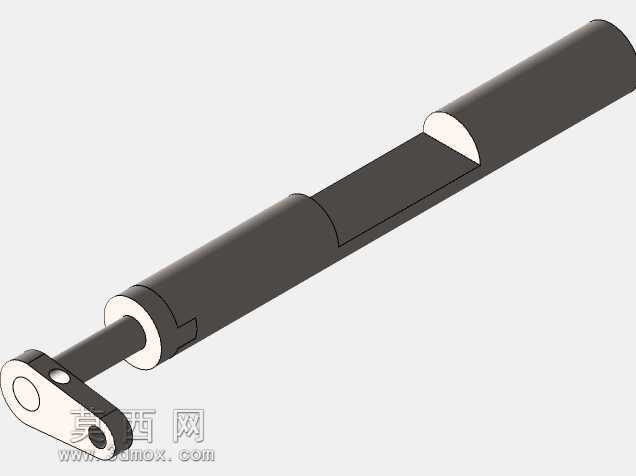

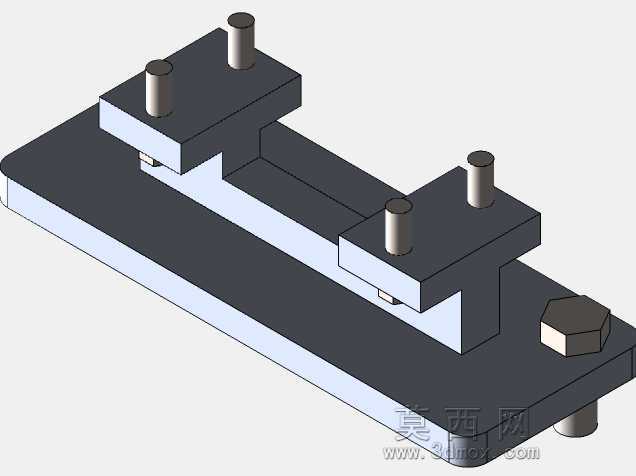

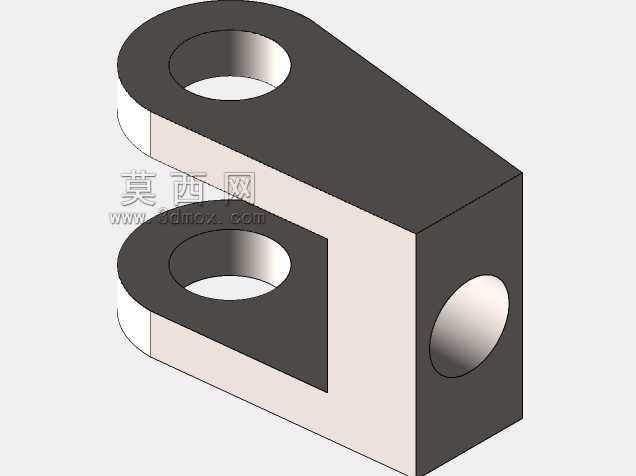

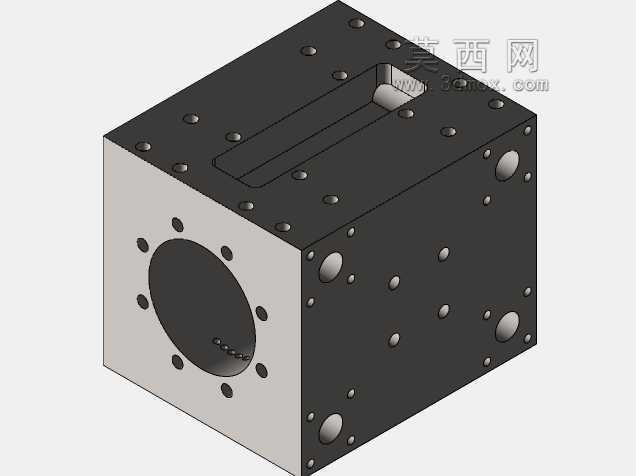

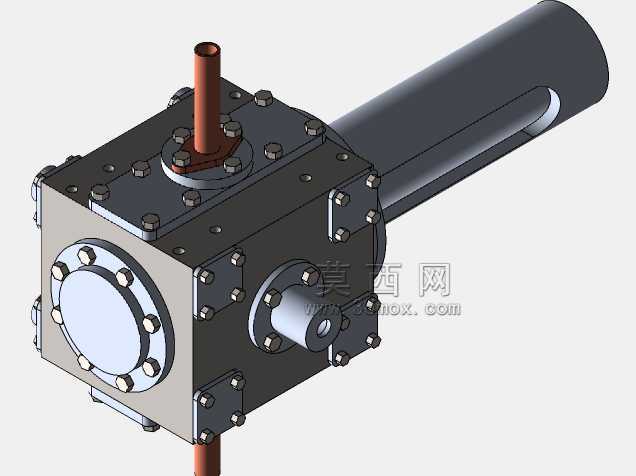

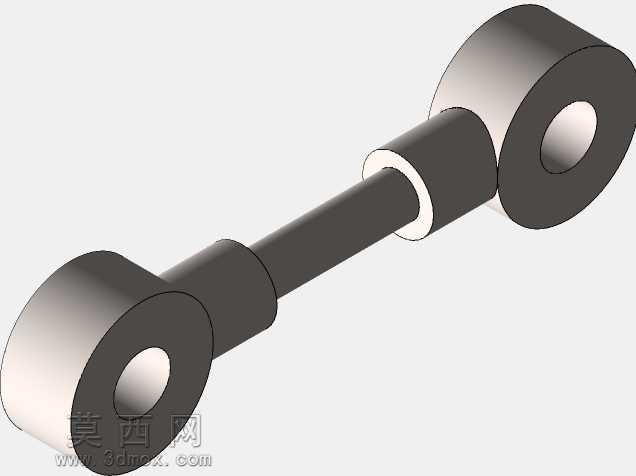

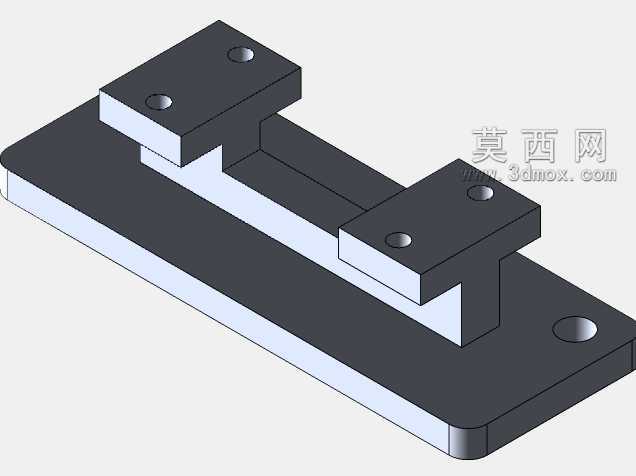

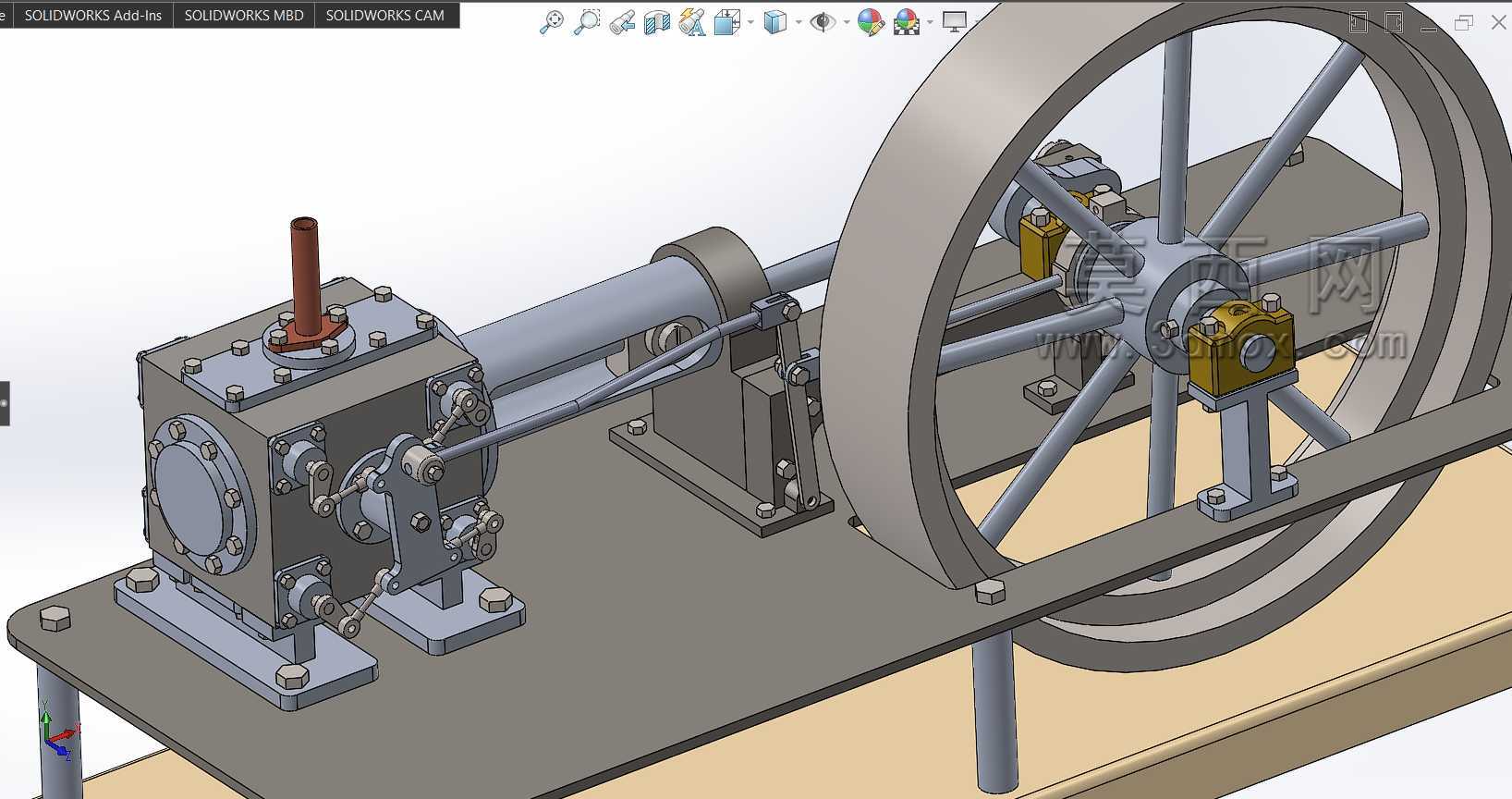

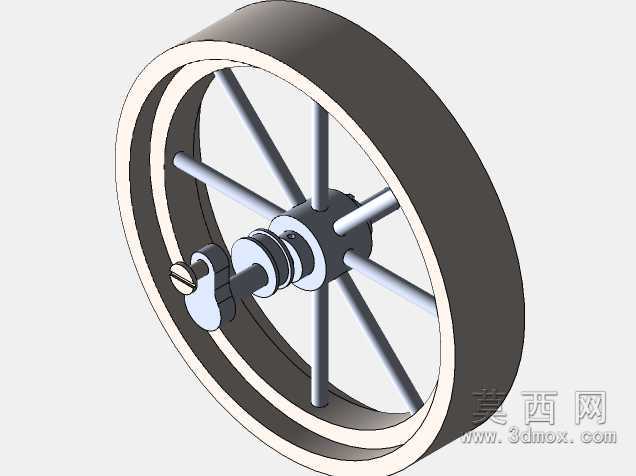

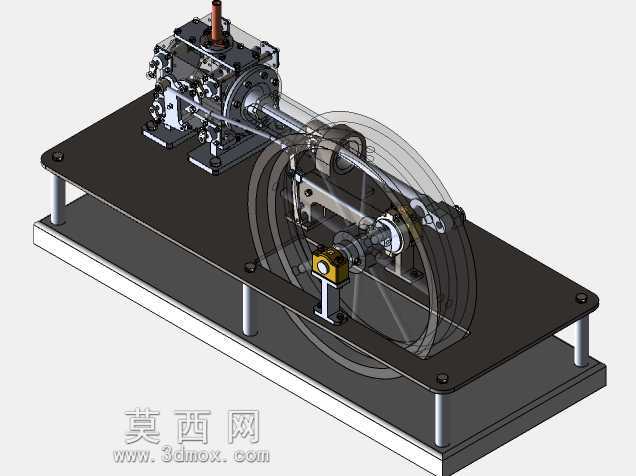

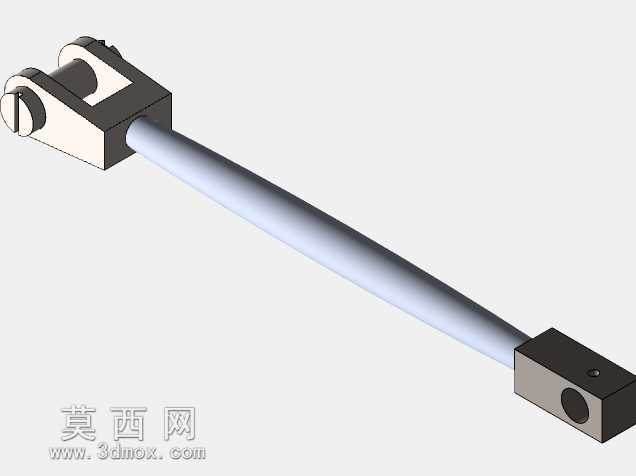

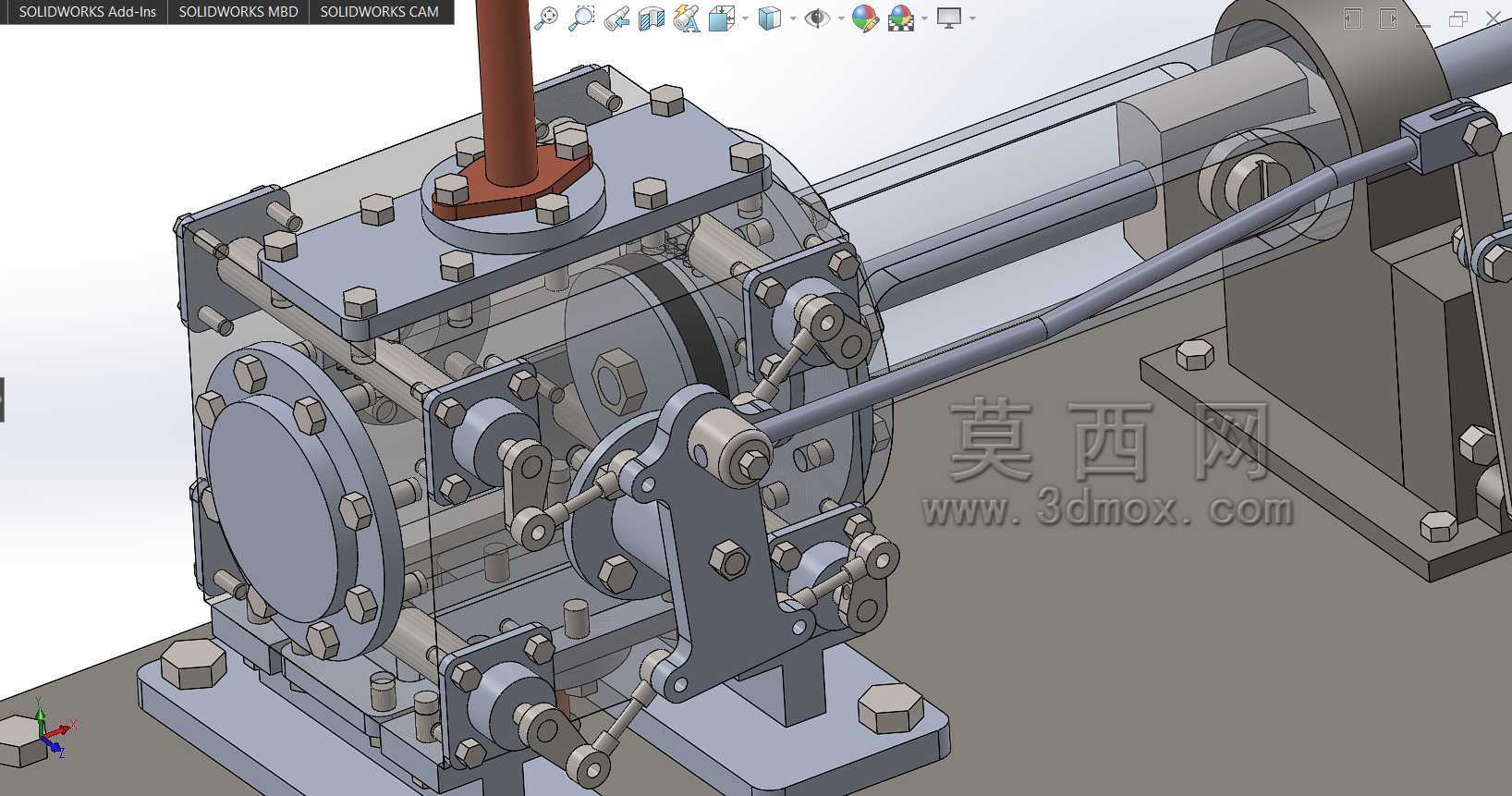

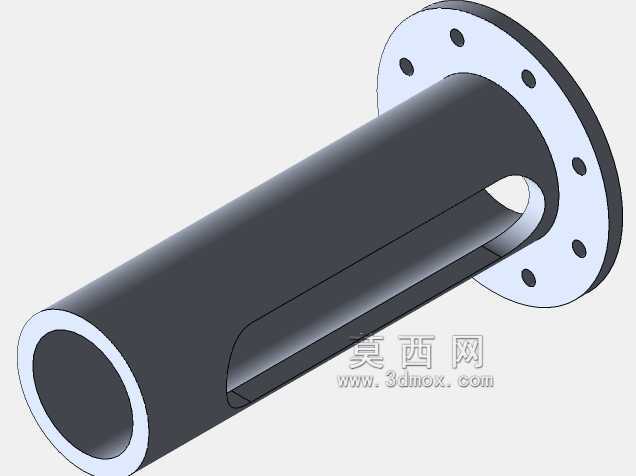

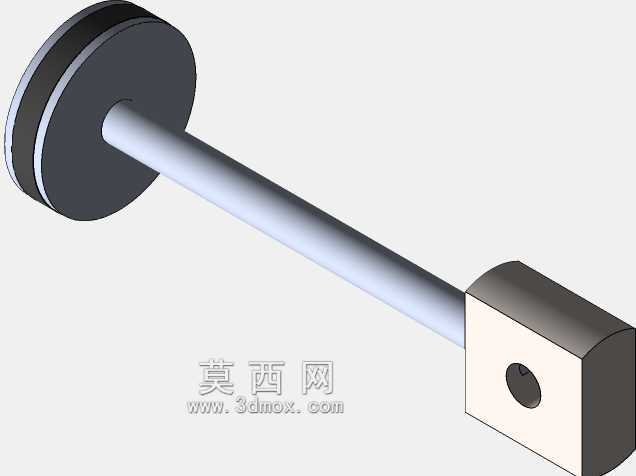

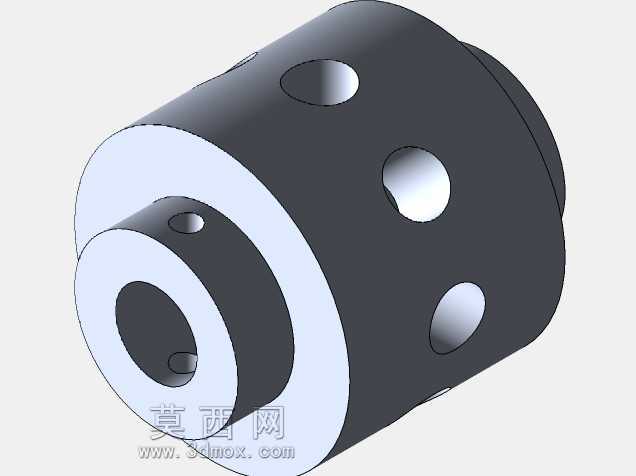

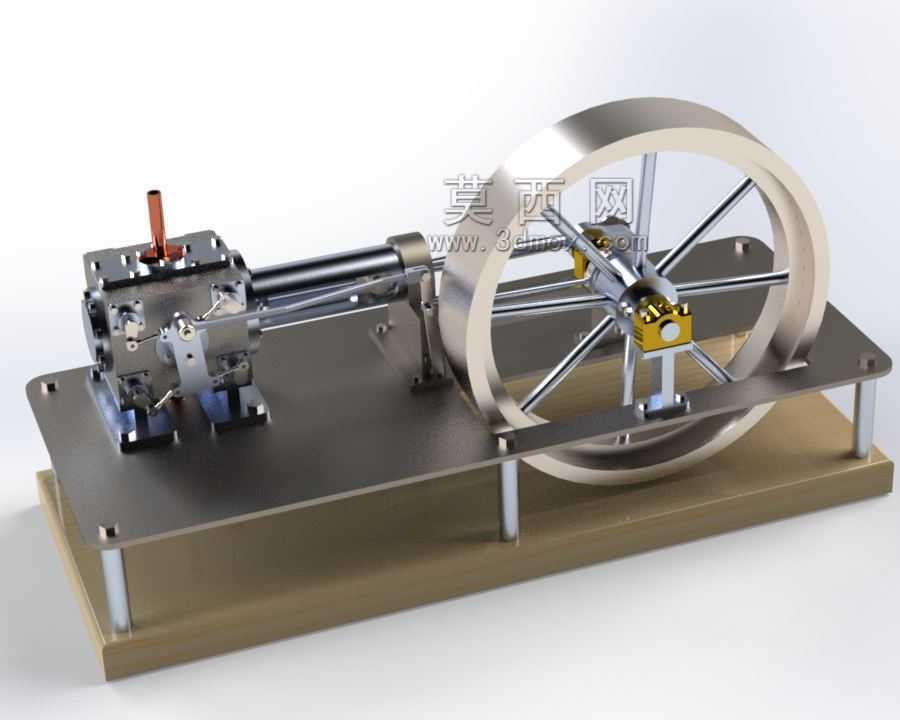

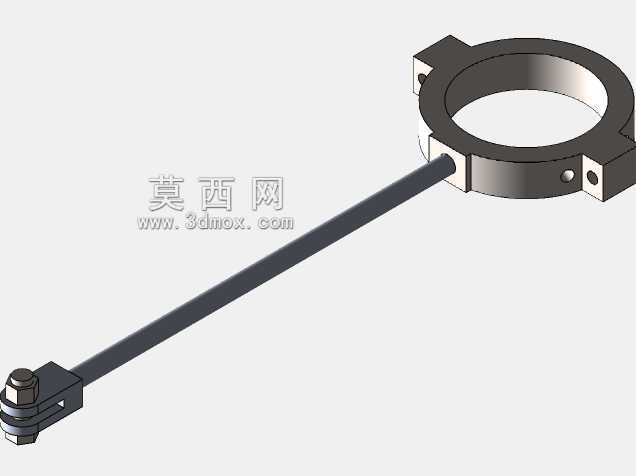

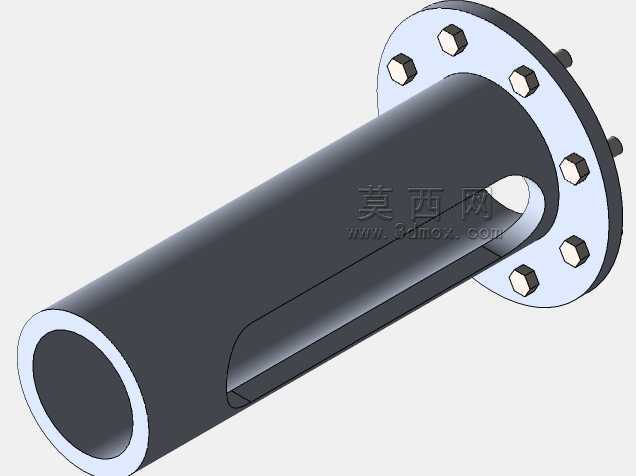

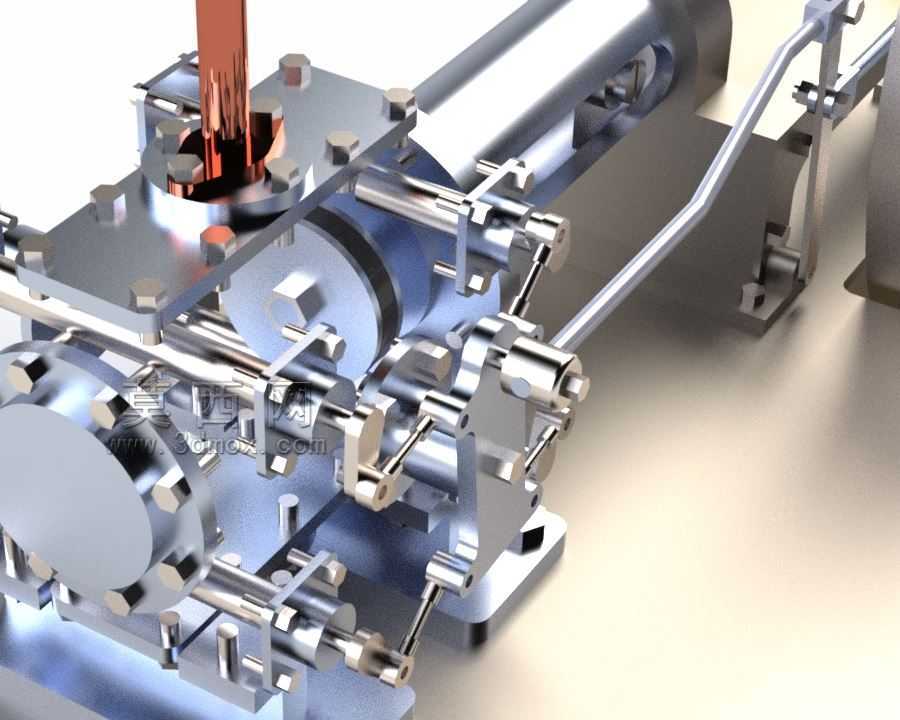

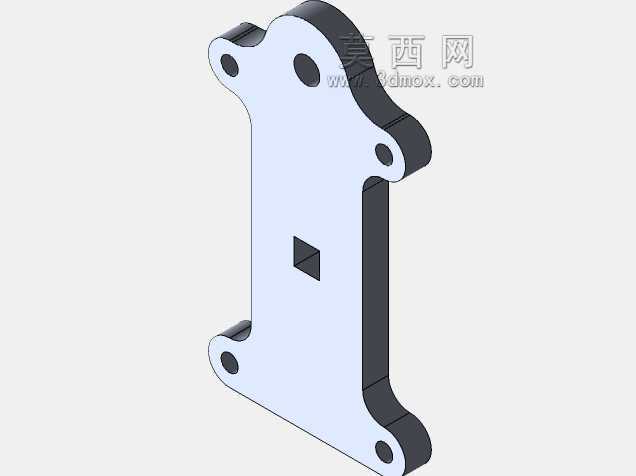

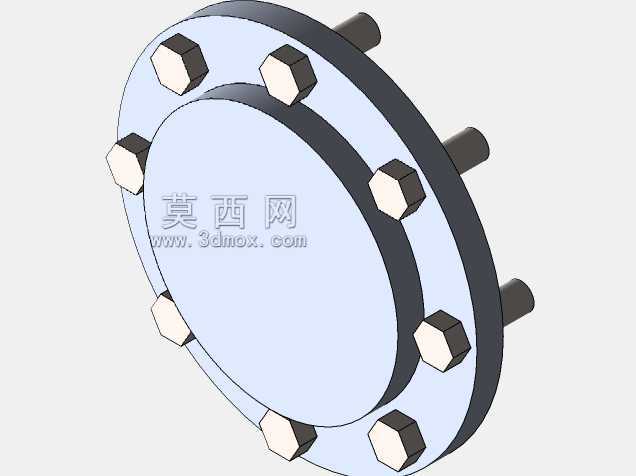

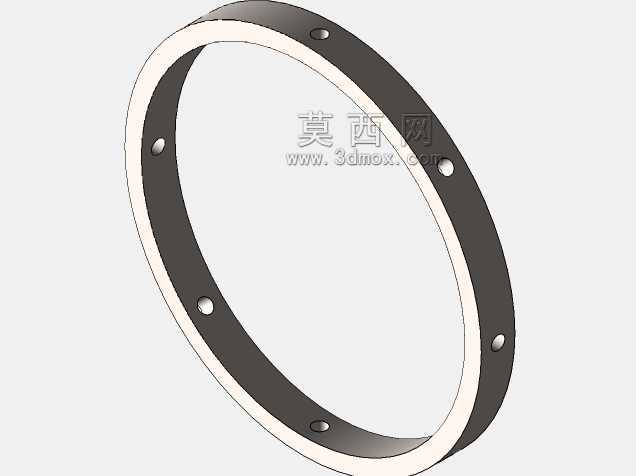

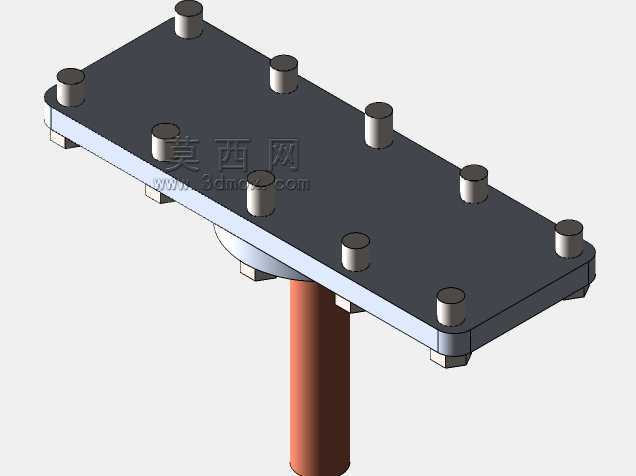

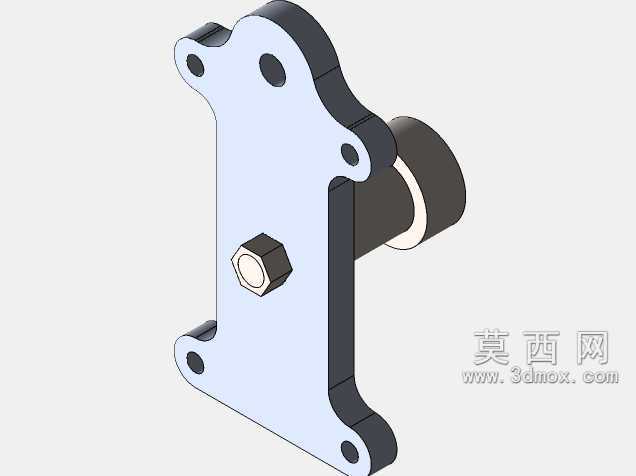

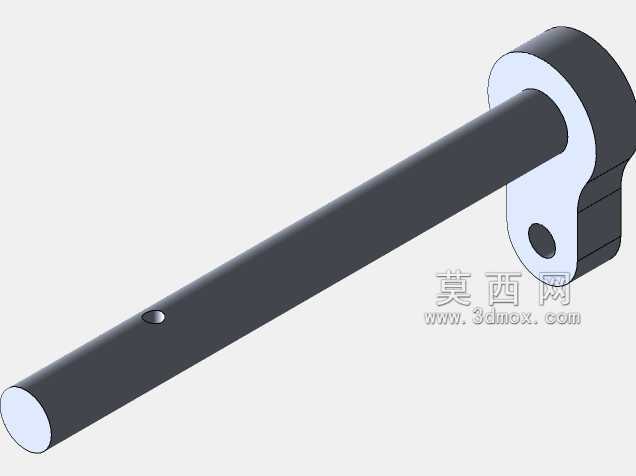

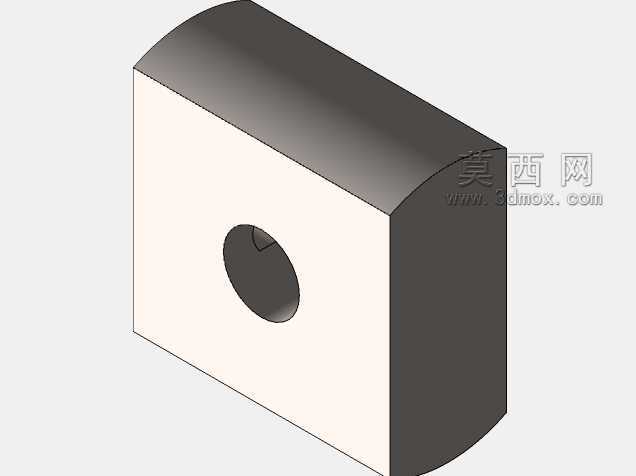

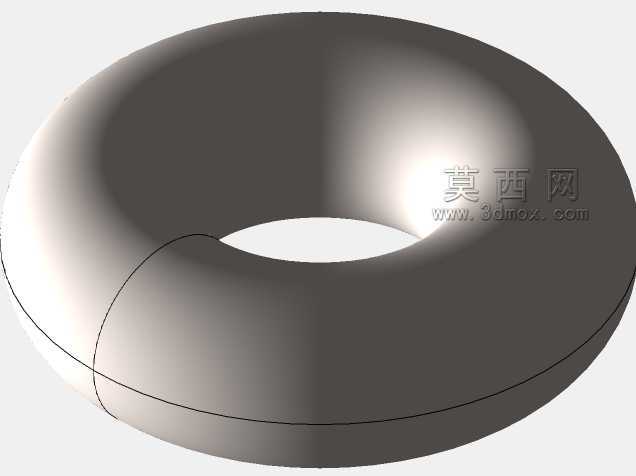

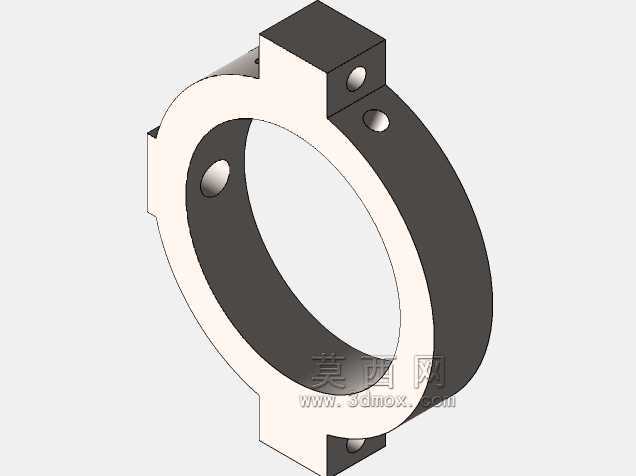

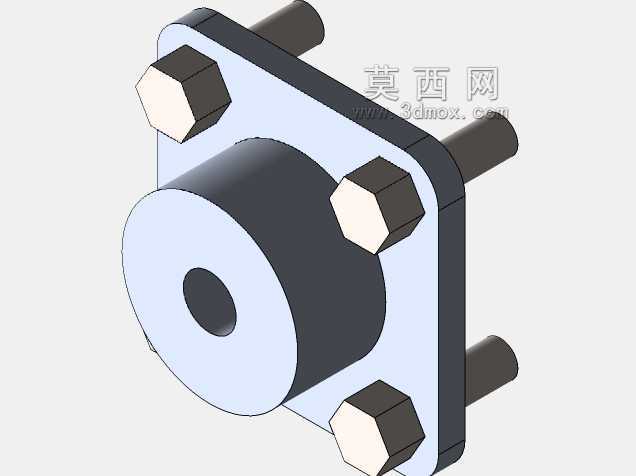

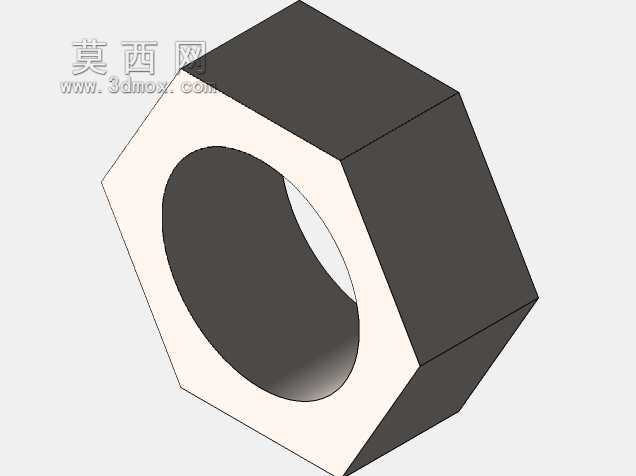

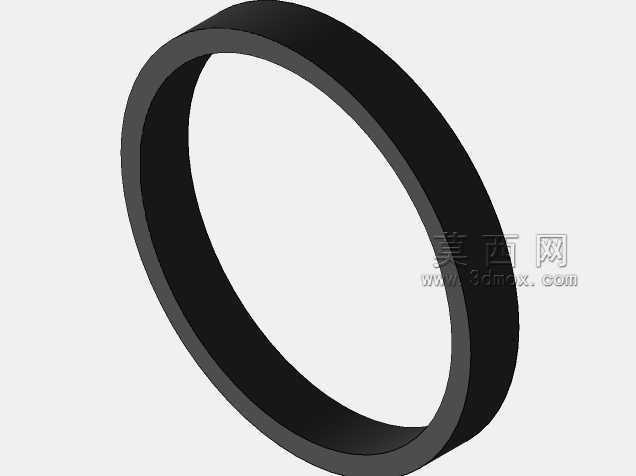

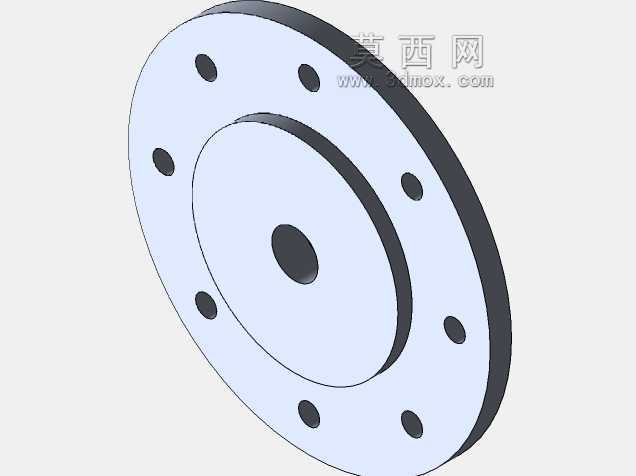

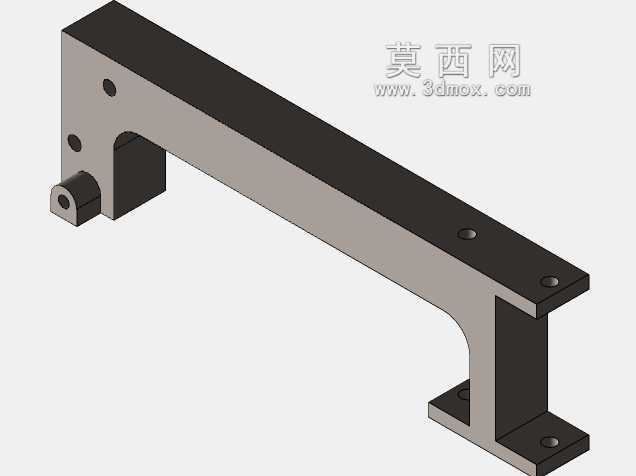

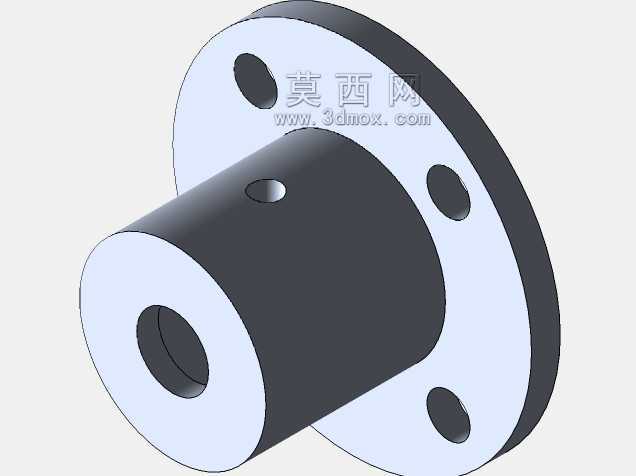

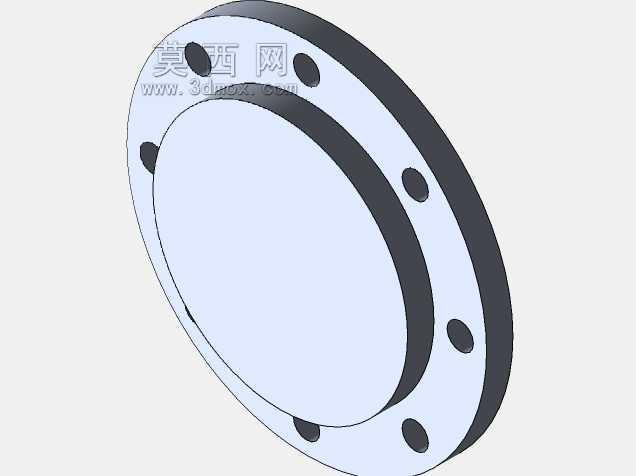

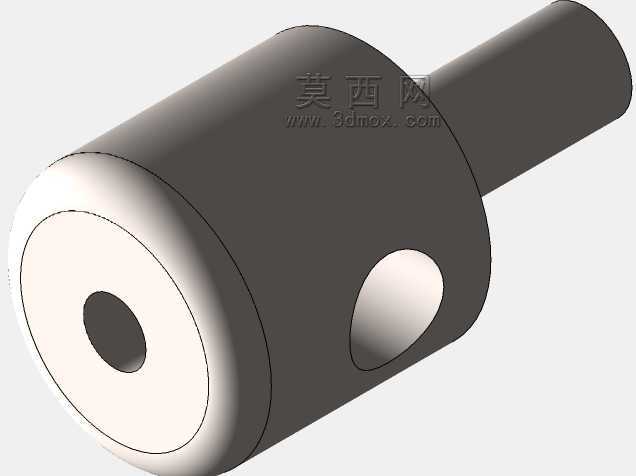

　　从结构功能来看，这套模型完整还原了科利斯蒸汽机的核心组成：大直径辐条式飞轮安装在主轴输出端，依靠自身大转动惯量平抑活塞往复运动带来的转速波动，保证输出扭矩的连续性；气缸部分采用卧式布置，活塞通过十字头结构与连杆连接，将活塞的直线往复运动转化为主轴的旋转运动，十字头的导向结构可有效避免连杆摆动产生的侧向力作用在活塞上，降低气缸壁的偏磨风险；最具辨识度的是其旋转阀配气机构，不同于传统滑阀的往复运动形式，科利斯蒸汽机采用旋转式气阀配合可变气门正时结构，可根据负载变化实时调整进排气的截止时机，减少蒸汽节流损失，这也是其热效率高于同期其他蒸汽机的核心设计点，气阀的驱动通过主轴侧的凸轮连杆组实现，整套配气传动机构的杆件配合精度直接决定设备的运行效率与平稳性。

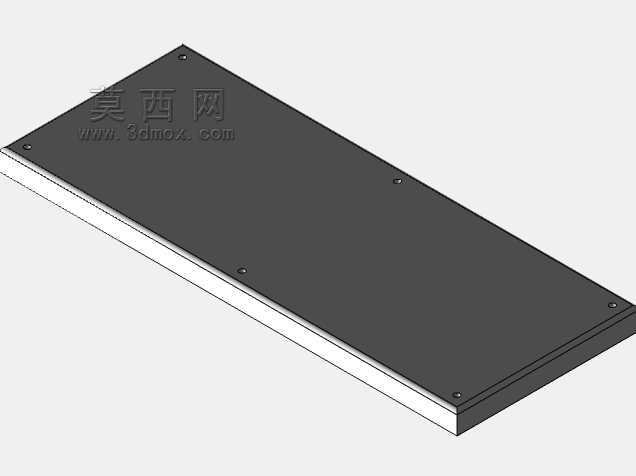

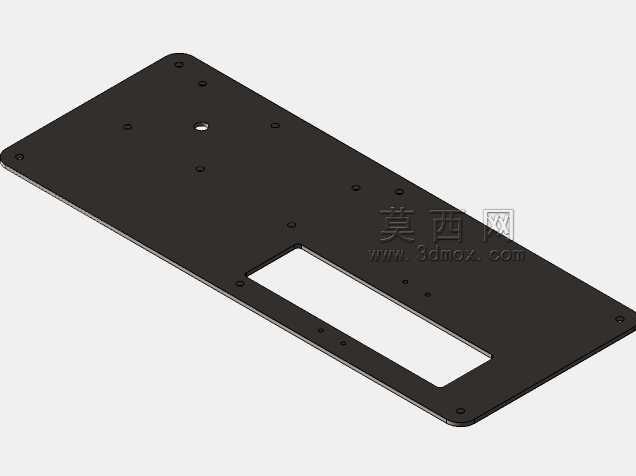

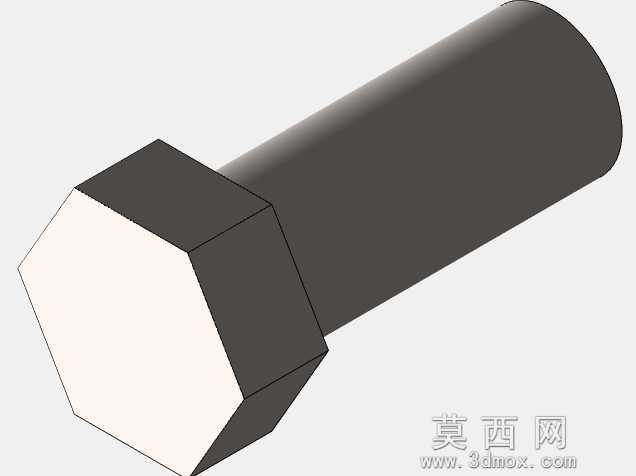

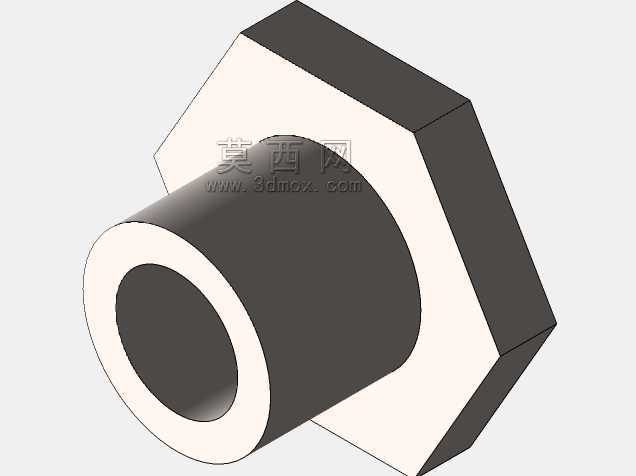

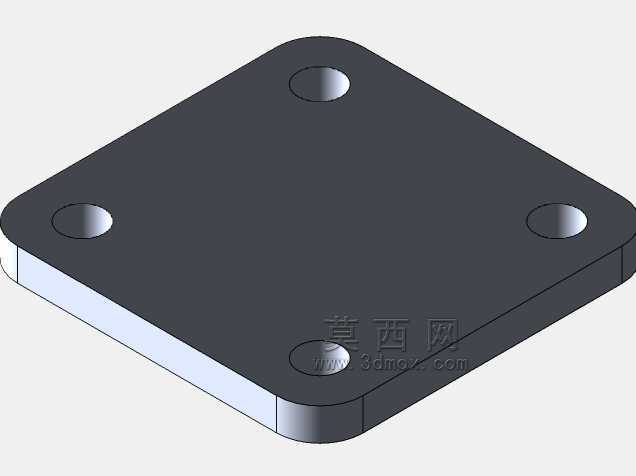

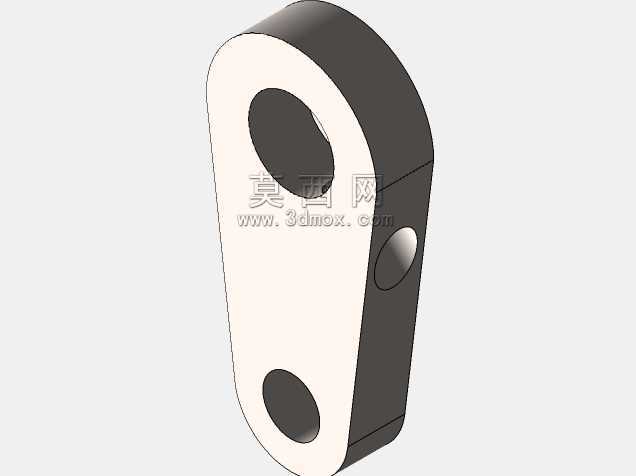

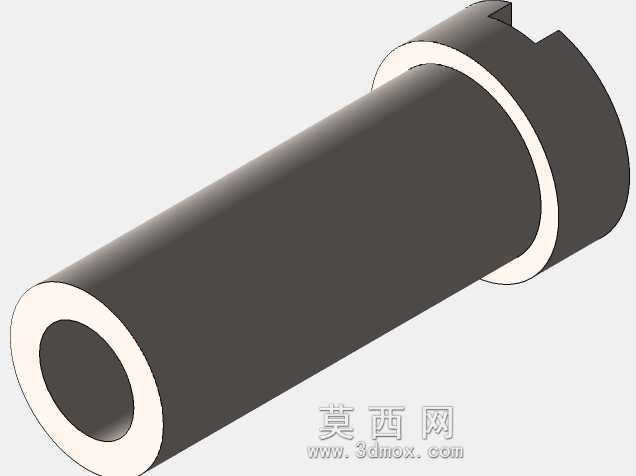

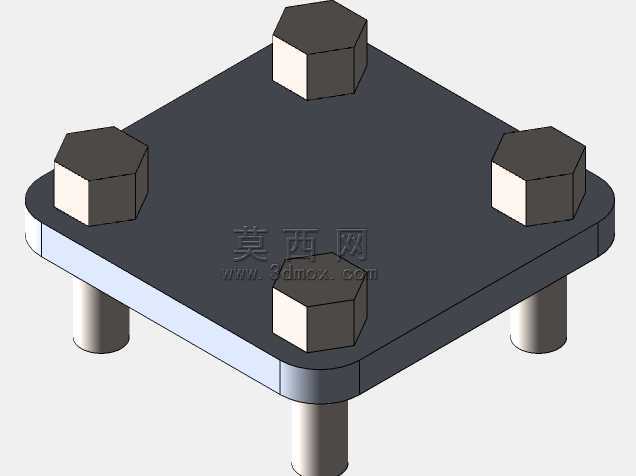

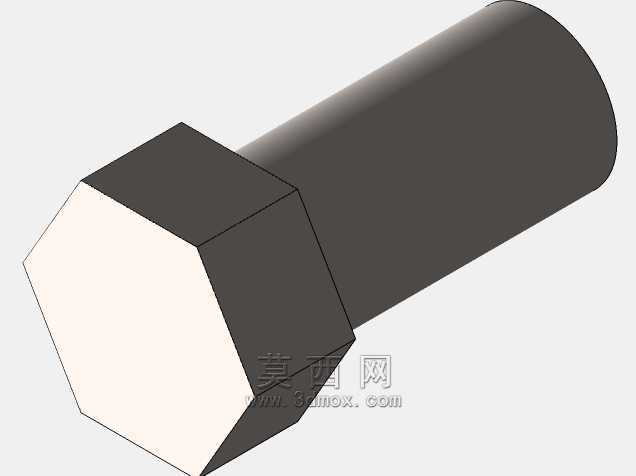

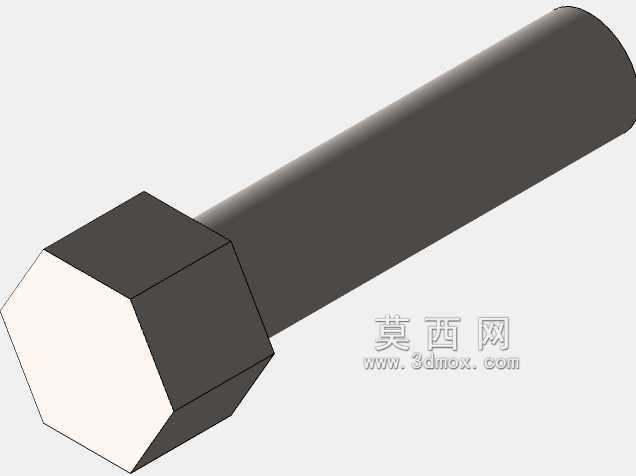

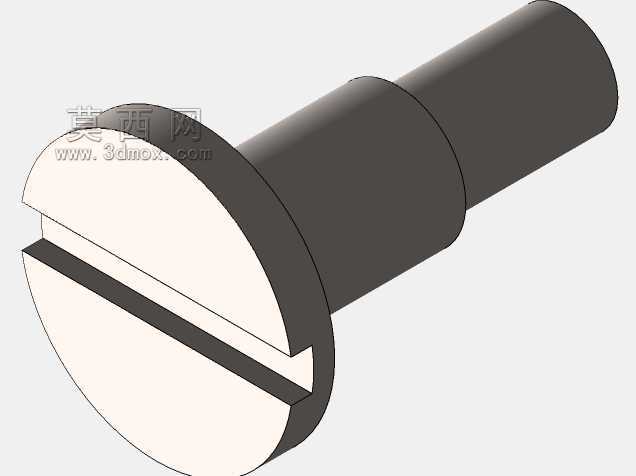

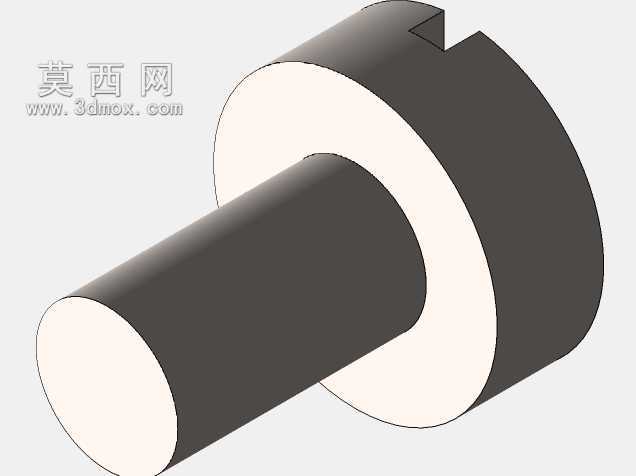

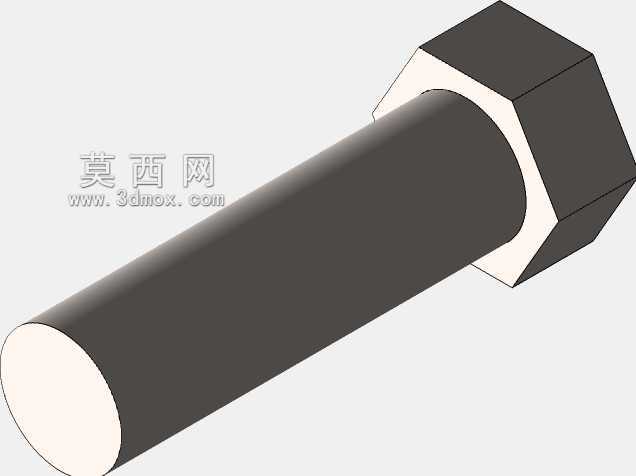

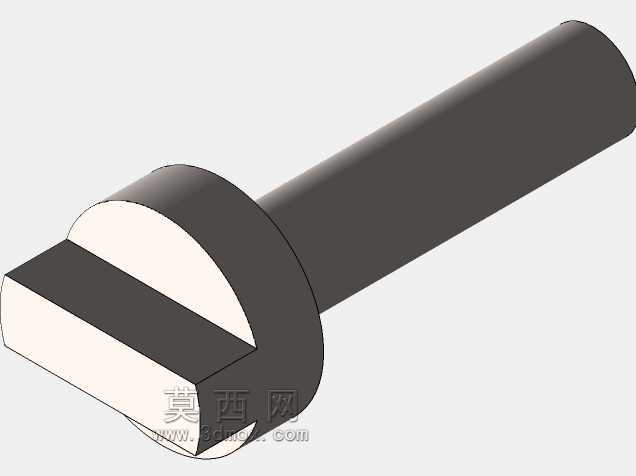

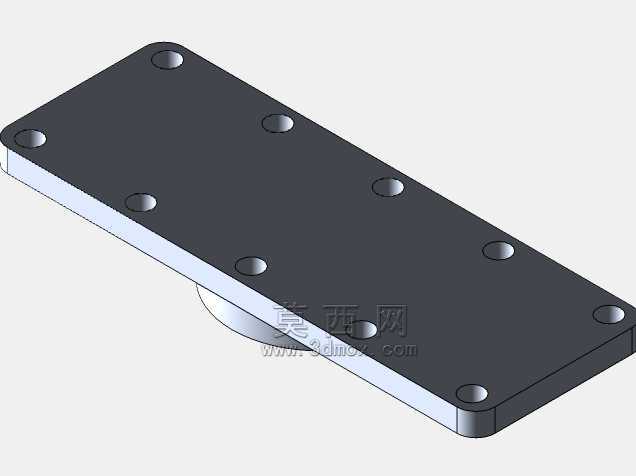

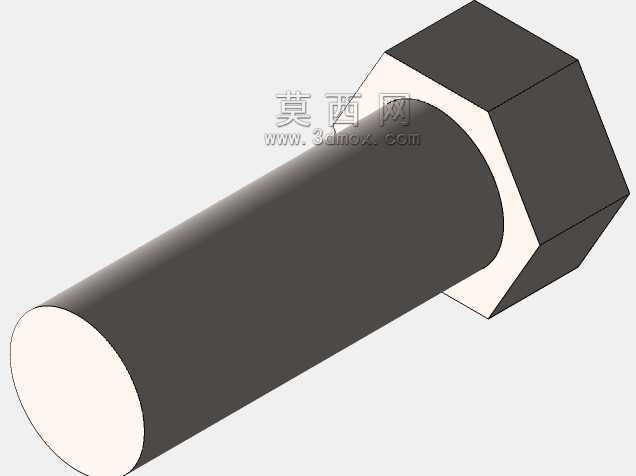

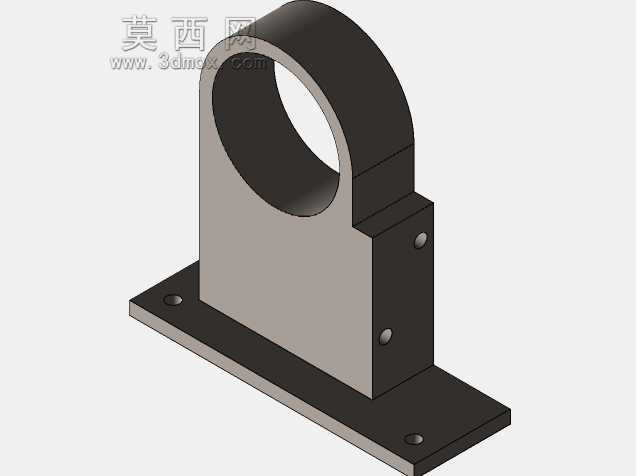

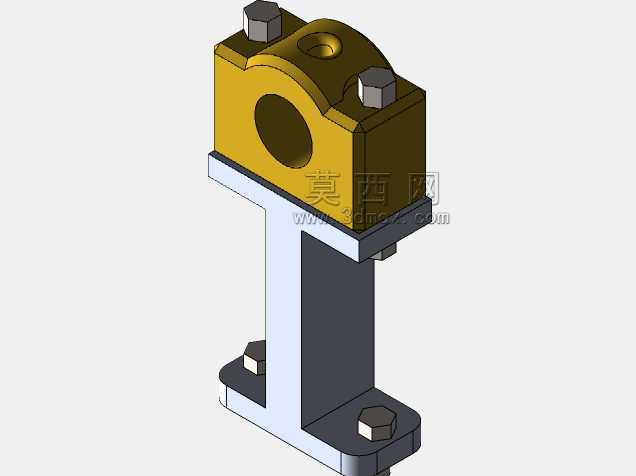

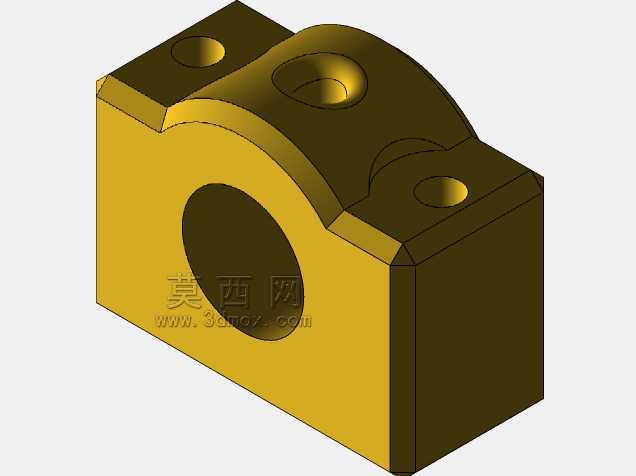

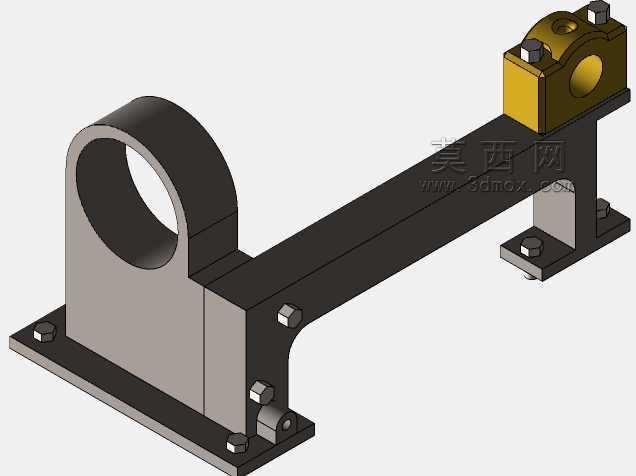

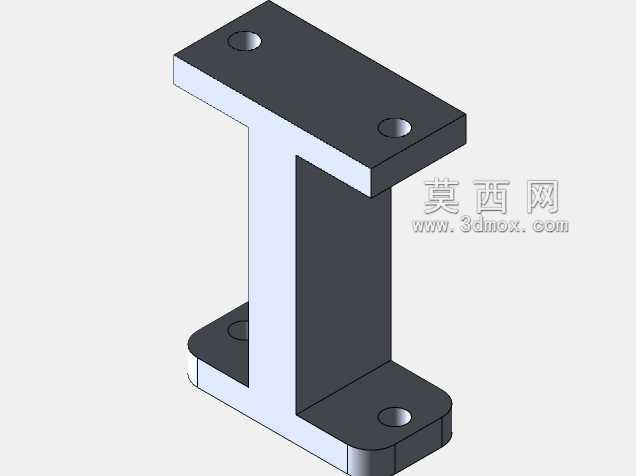

　　建模过程中需要重点关注各运动部件的运动边界：飞轮的径向尺寸较大，安装时需要预留足够的径向安全间隙，避免运转过程中与周边管线、机架结构产生干涉；气缸与主轴的同轴度是装配调试的核心指标，建模时需要严格保证气缸轴线、十字头导轨轴线、主轴曲柄回转中心的位置度公差，否则实际装配后会出现运动卡滞、磨损加剧的问题；底座采用一体式铸铁机架结构，所有运动部件的安装基准均集成在底座上，建模时需要预留地脚螺栓的安装孔位，孔位间距需要匹配常规工业地坪的基础预埋尺寸，保证设备安装后的整体刚性，避免运转过程中产生共振；配气机构的各连杆铰接点均采用小间隙配合，建模时需要还原铰接处的销轴、轴套结构，保证运动仿真过程中杆件的运动轨迹与实际设备一致，不会出现过约束或运动失真的问题。

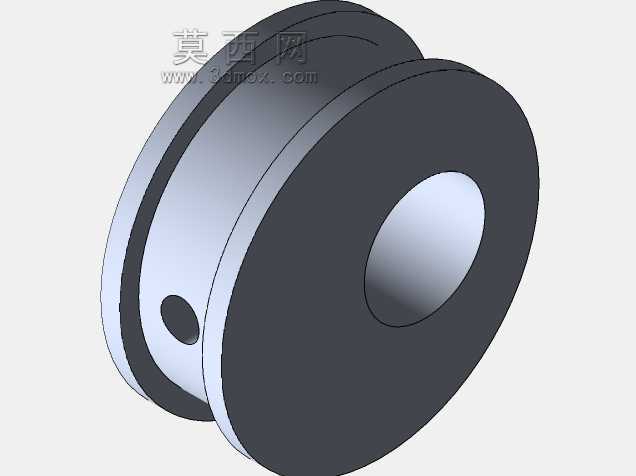

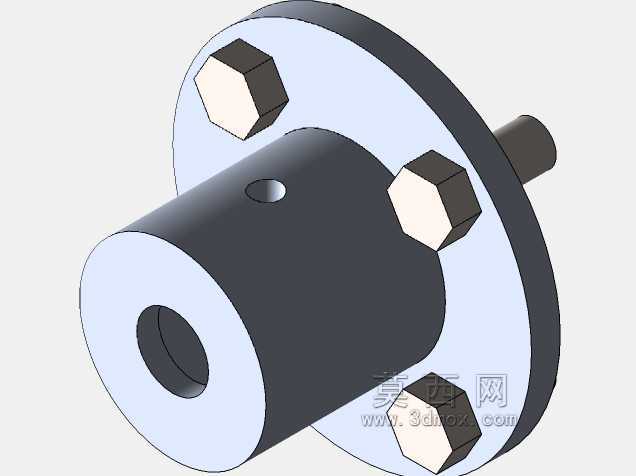

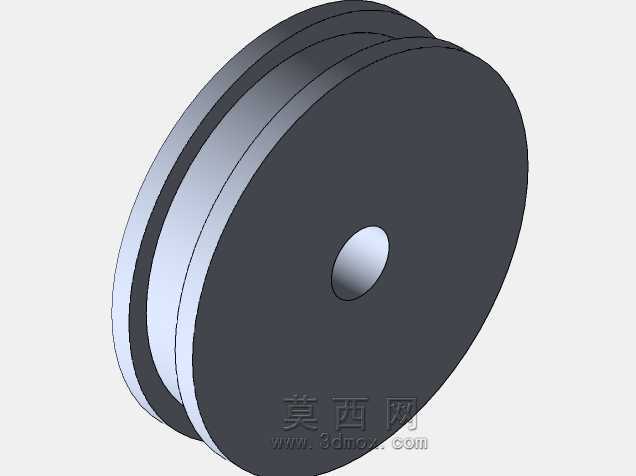

　　从安装边界来看，整套设备沿主轴轴向的尺寸最大，安装时需要在主轴输出端预留联轴器或带轮的装配空间，飞轮侧需要预留检修空间，方便定期检查飞轮辐条的连接紧固情况；气缸端的进排气接口需要预留蒸汽管线的连接操作空间，配气机构侧需要预留气门调整的操作空间，方便日常运行中对气阀正时进行微调；底座的安装平面需要保证平面度公差，避免设备安装后出现底座变形导致的主轴、气缸同轴度超差。这类蒸汽机的结构设计逻辑，对后续往复式动力机械的配气机构、曲柄连杆机构设计有很强的参考价值，其可变正时的设计思路也在后续的内燃机配气系统中得到了延续，通过三维建模还原整套结构，可帮助从业者直观理解早期固定式蒸汽动力设备的运动原理、结构布局特点，掌握往复式动力机械的装配基准设定、运动干涉检查、安装边界预留的工程设计方法。
