透明缸筒拉杆式双耳环安装液压缸结构

项目分类:液压 发布时间:2021-11-08 ID:374121
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构
  • 透明缸筒拉杆式双耳环安装液压缸结构

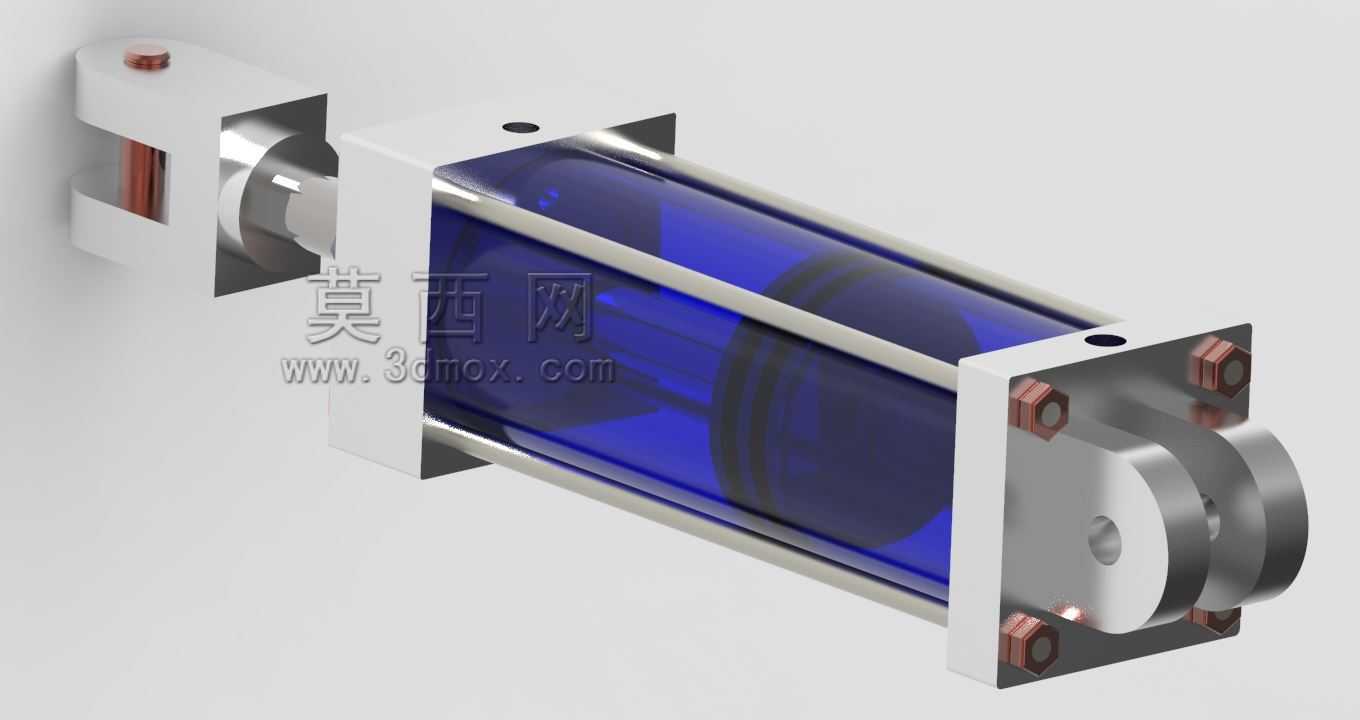

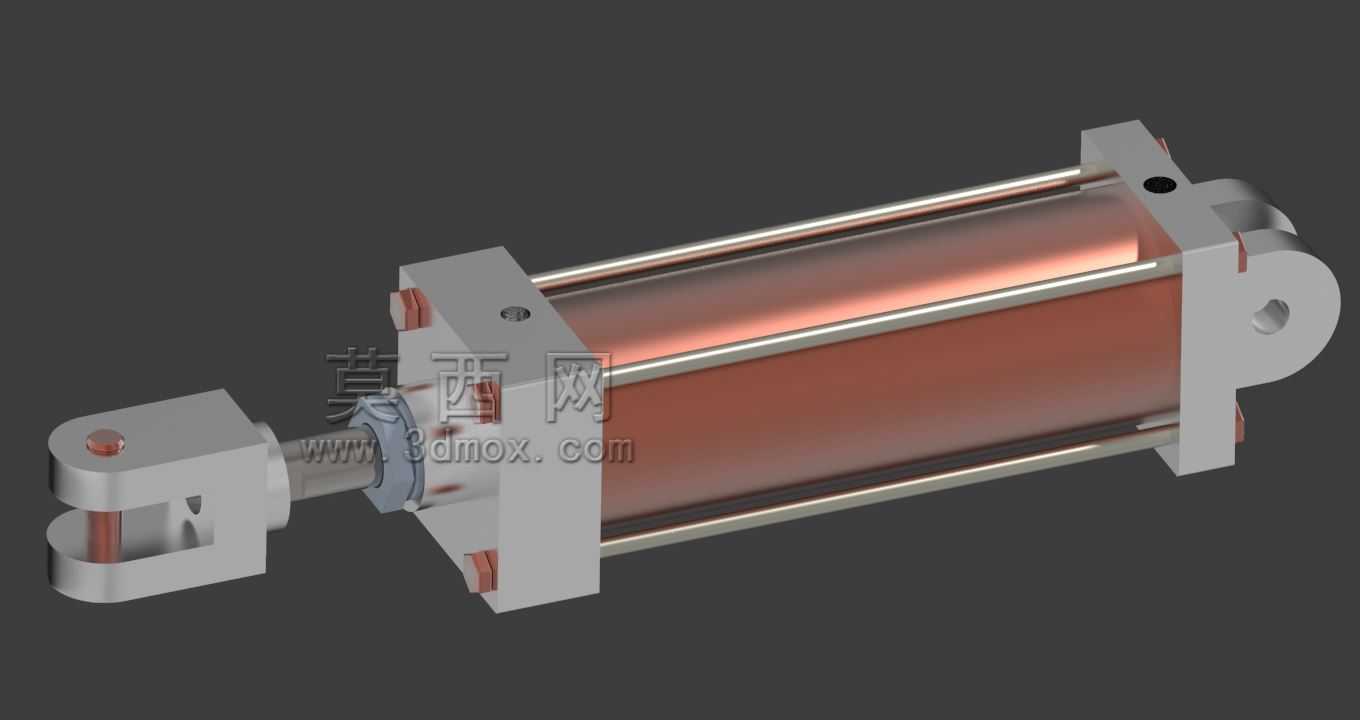

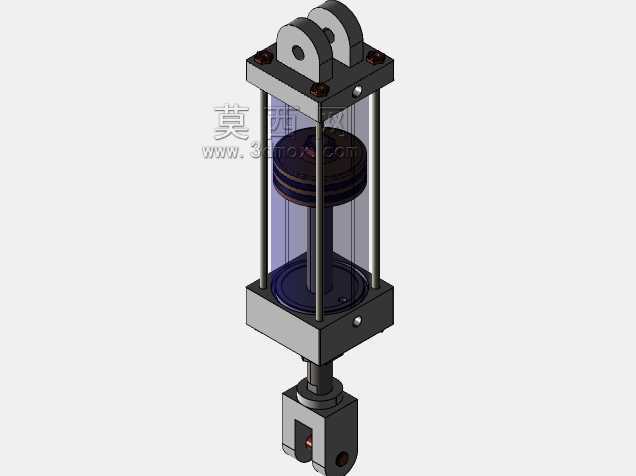

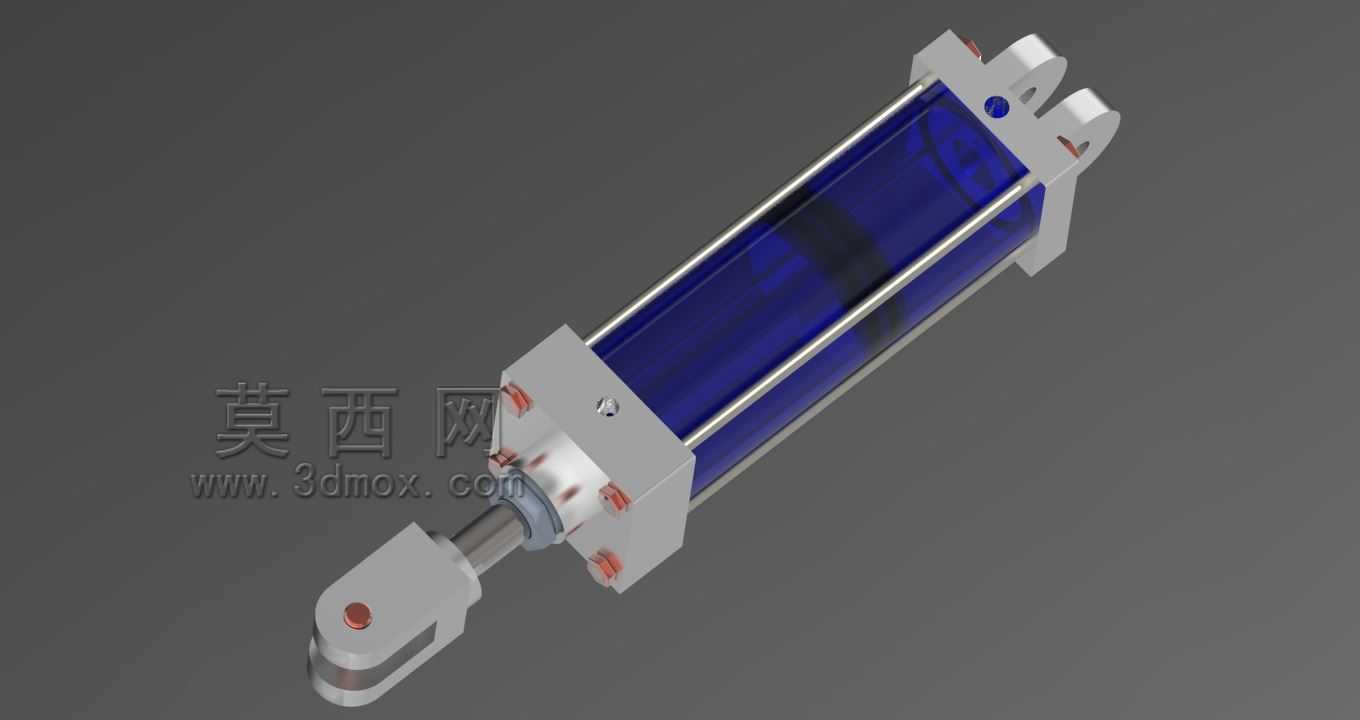

  在液压传动系统的实际落地场景里,这类拉杆式双耳环安装的液压缸,是中小型液压站配套里出镜率极高的执行元件,常见于小型工装夹具的压紧动作、自动化生产线的工件推料工位、小型液压机具的直线动力输出环节,也会作为教学演示用的透明结构教具,帮助刚接触液压传动的技术人员直观理解活塞运动、腔室油液作用的全过程。从结构设计逻辑来看,这款缸采用透明可视化缸筒设计,并非用于高压重载的工业长期服役场景,更多是兼顾结构展示与轻载动作验证的需求,四根对称布置的金属拉杆承担两端端盖的锁紧拉力,相比焊接缸筒的结构,拉杆式的拆装维护门槛更低,端盖密封件更换、活塞组件检修都可以通过松开拉杆螺母完成,不需要动用焊接、镗削等机加工工序,适配小批量定制、教学演示、

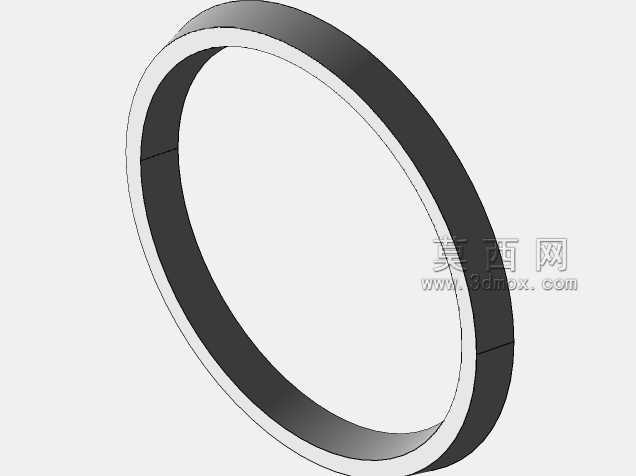

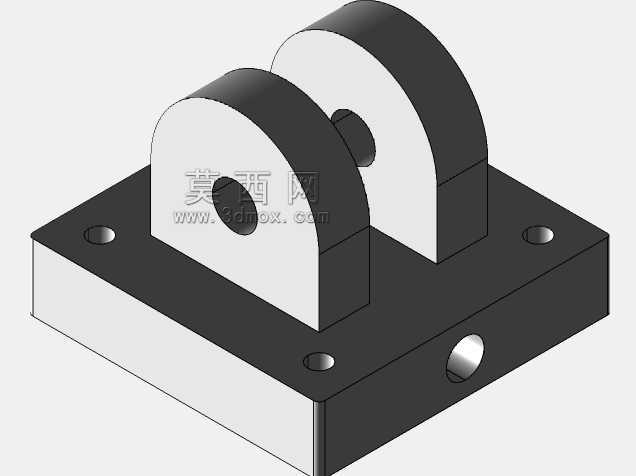

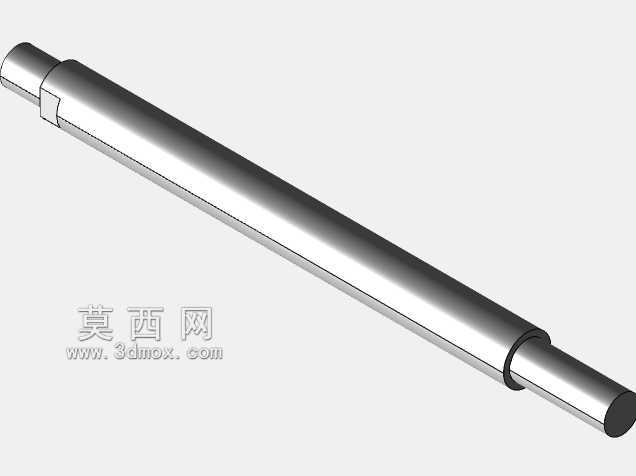

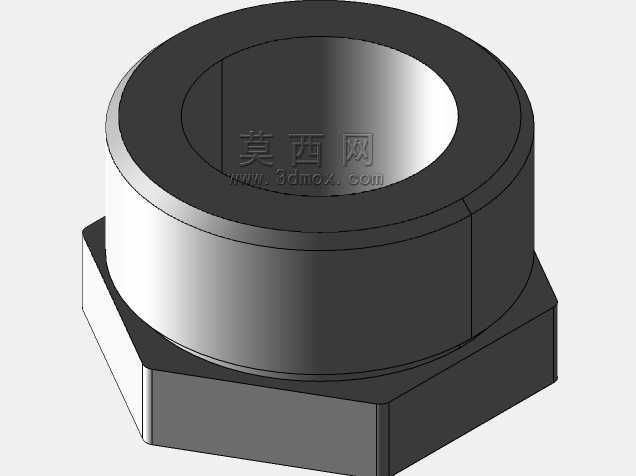

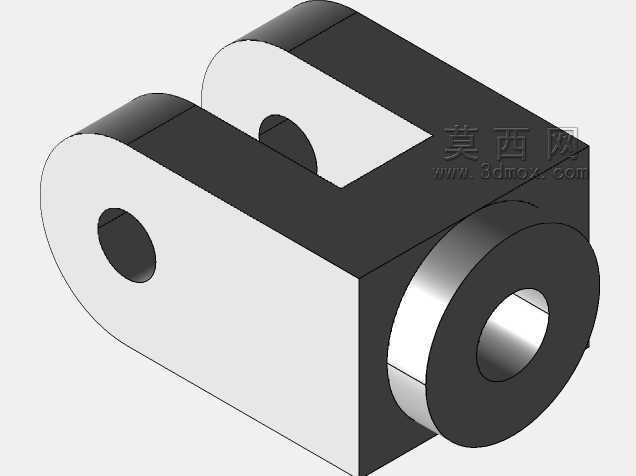

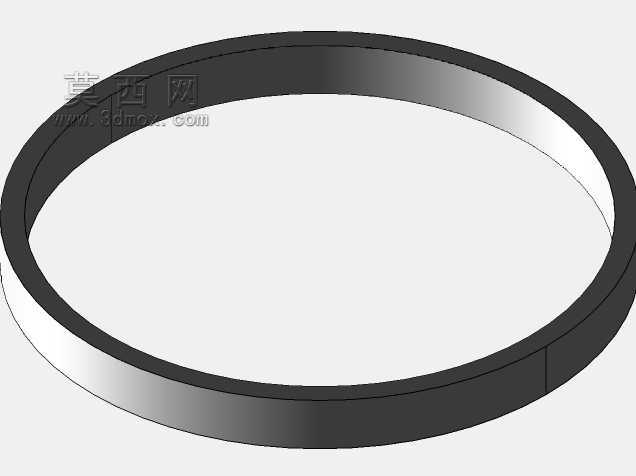

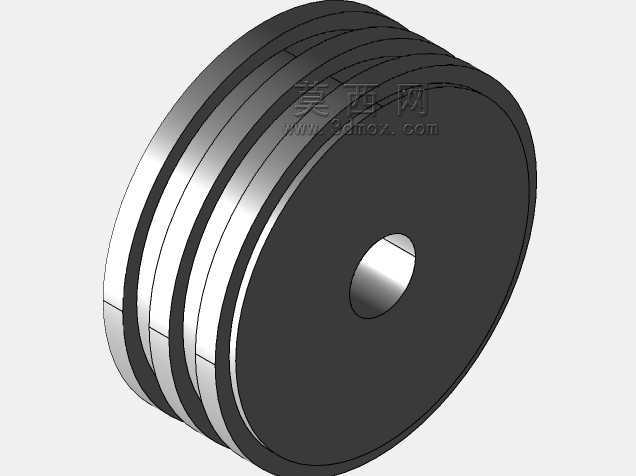

  轻载工位的使用需求。两端的双耳环安装结构,是液压缸安装形式里适配摆动工况的典型设计,安装时两端通过销轴分别与设备机架、执行负载端铰接,允许缸体在动作过程中随负载的摆动轨迹产生小角度偏转,避免刚性安装带来的侧向弯矩直接作用在活塞杆上,大幅降低活塞杆偏磨、密封件过早泄漏的风险,这种安装形式在工程机械的动作机构、工装夹具的摆臂驱动、物流设备的举升机构里都有广泛应用。从功能特性上看,这款缸的活塞采用双密封结构设计,活塞上的导向环可以避免金属活塞与透明缸筒内壁直接接触产生刮擦,两道密封件分别负责无杆腔与有杆腔的油液隔离,保证两腔的压力差可以稳定转化为活塞杆的直线推力;活塞杆伸出端的端盖内置导向套与防尘圈,导向套为活塞杆的往复运动提供径向支撑,

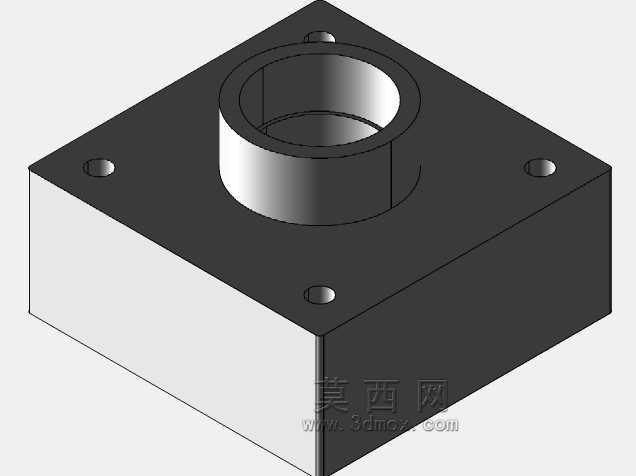

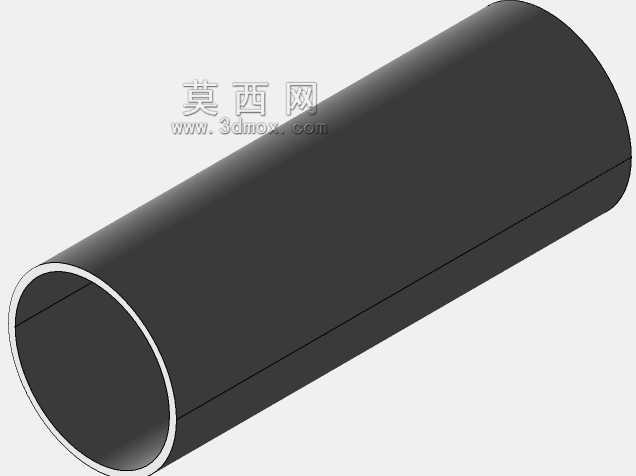

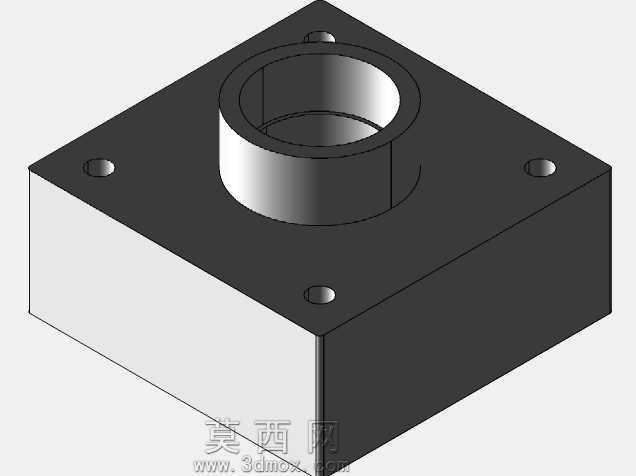

  抵消部分侧向负载带来的径向力,防尘圈则可以阻挡外界的粉尘、切屑、杂物进入缸筒内部,避免污染液压油、刮伤活塞杆表面与密封件。设计过程中,首先要明确的是安装边界尺寸:两端耳环的销轴孔中心距在活塞杆完全收回时的尺寸,是设备布局时需要预留的最小安装距,活塞杆完全伸出时的中心距则决定了驱动行程的极限,四根拉杆的分布圆直径要与端盖的安装孔位完全匹配,拉杆的预紧力需要均匀施加,避免端盖受力不均导致缸筒局部应力集中,尤其是透明缸筒的材料抗冲击、抗局部挤压能力远低于钢制缸筒,预紧力过大很容易造成缸筒端部崩裂,预紧力不足则会在高压油作用下出现端盖渗漏的问题。缸筒的透明材质选型上,需要兼顾耐压能力与透明度,通常会选用高透的高强度工程塑料或者钢化玻璃材质,

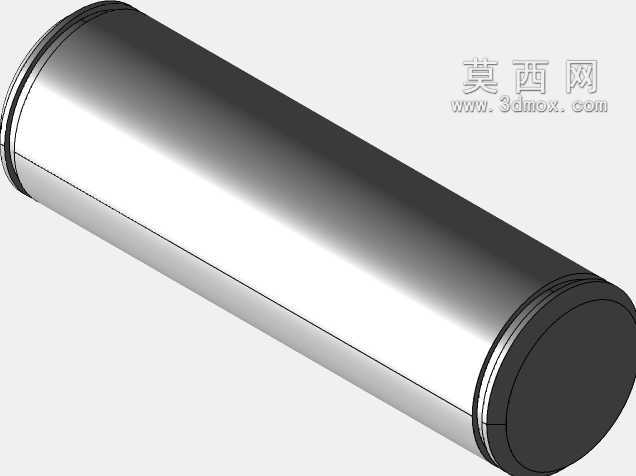

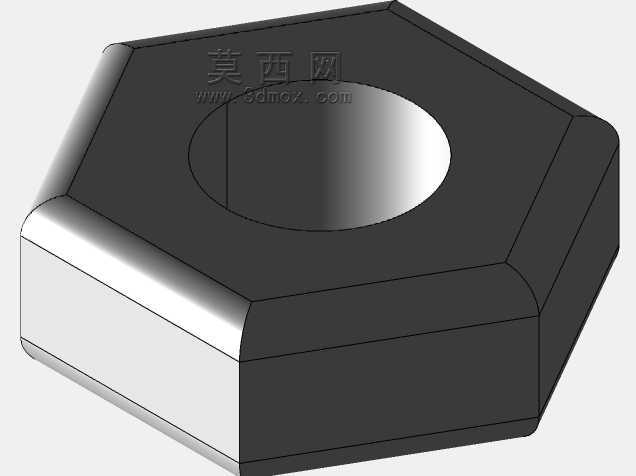

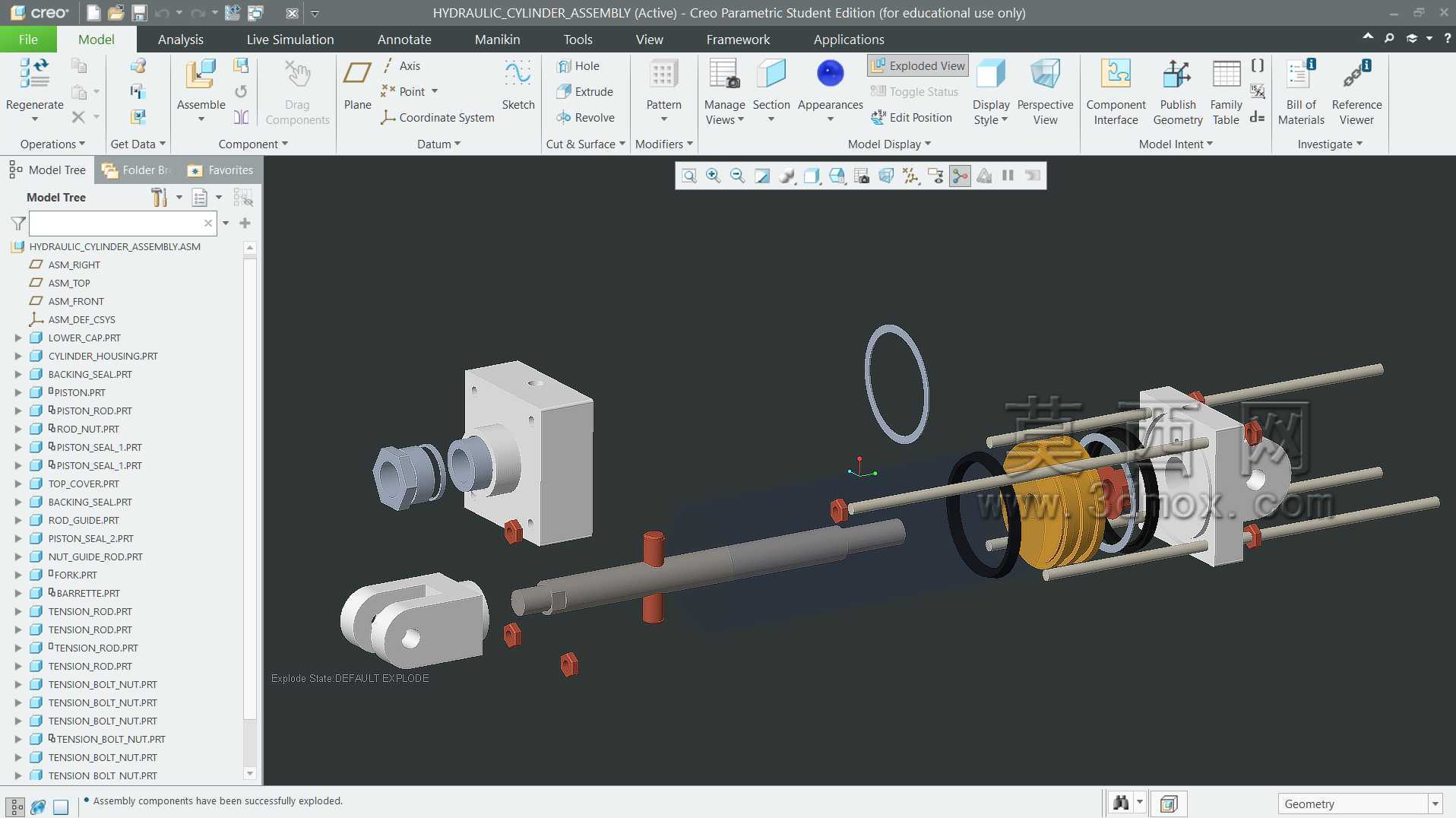

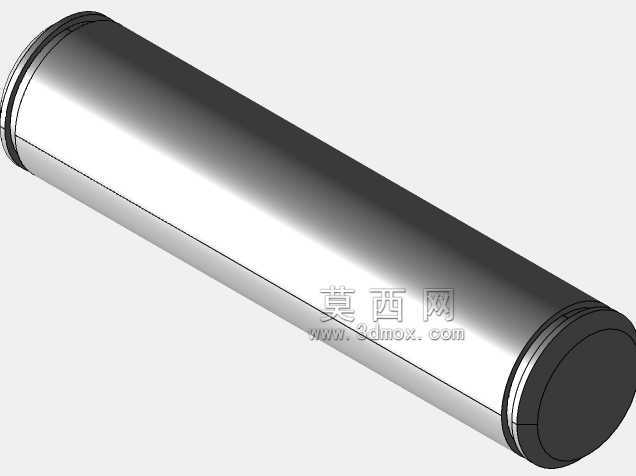

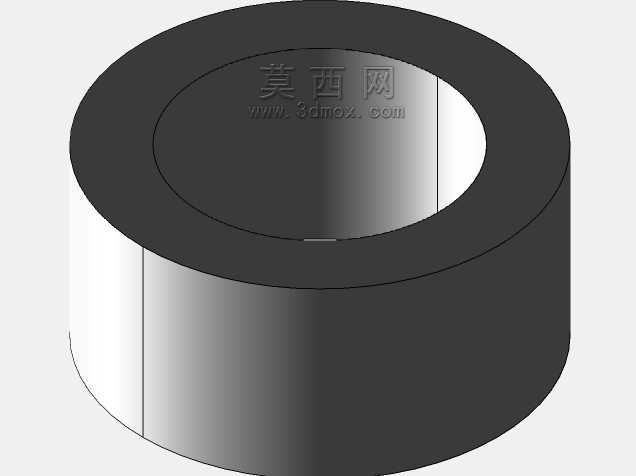

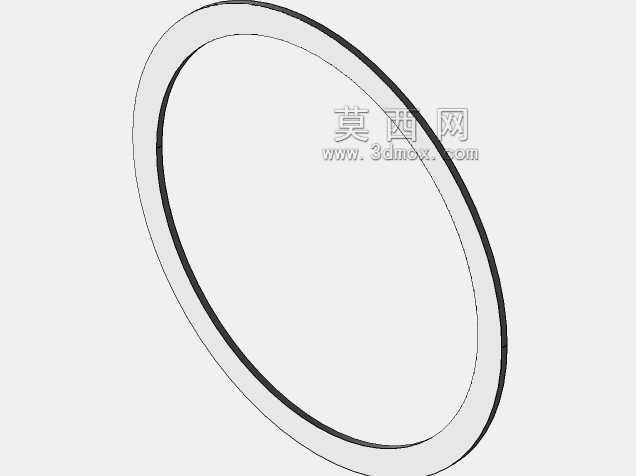

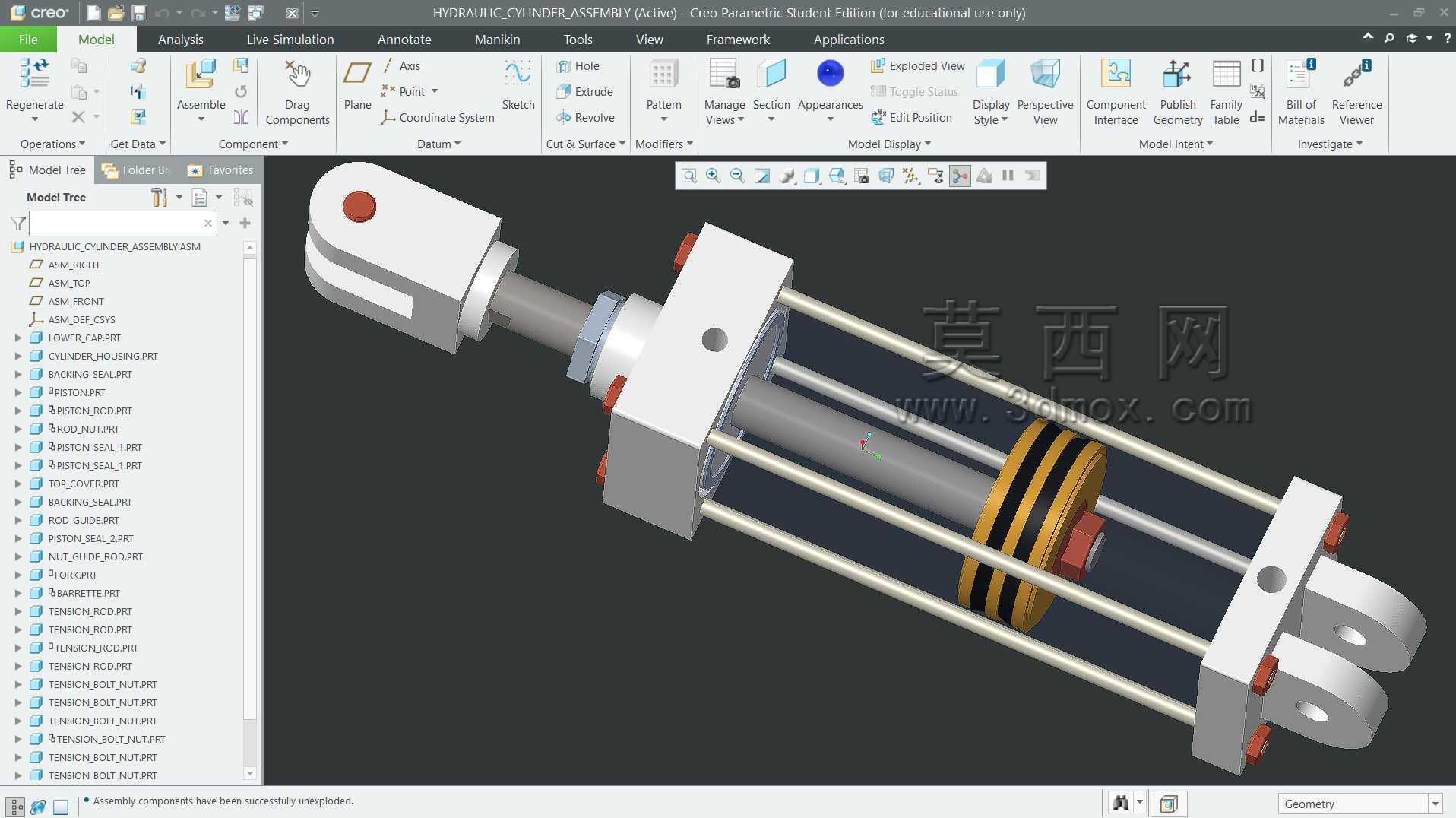

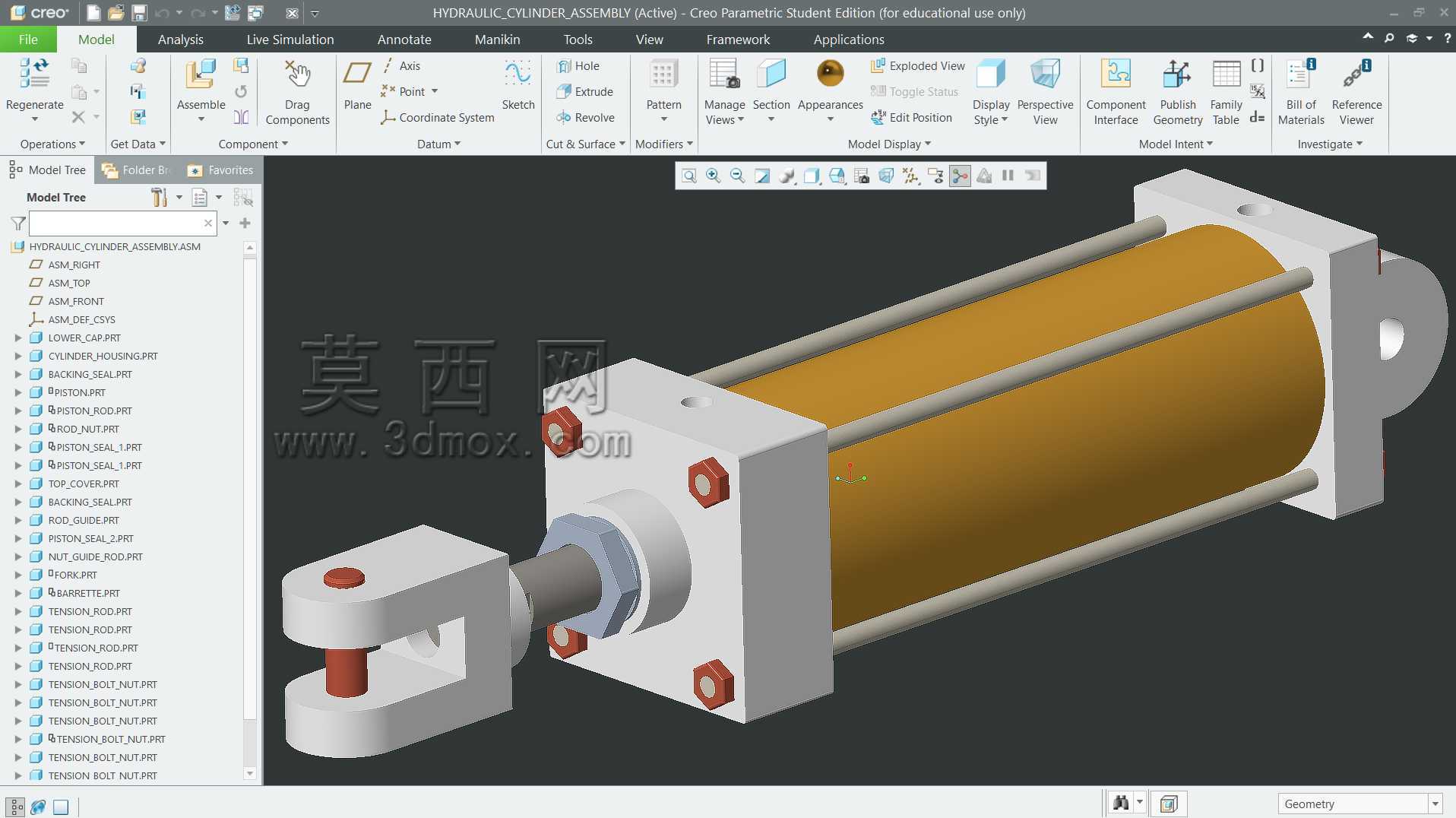

  壁厚需要根据额定工作压力计算校核,避免耐压不足出现爆裂风险;端盖与缸筒接触的端面需要加工密封槽,配套O型圈实现静密封,防止油液从端盖与缸筒的结合面渗漏。在实际选型匹配时,需要根据负载的推力、拉力需求计算缸筒的内径与活塞杆直径,结合动作行程确定缸筒的长度,同时要核算铰接点的运动轨迹,避免活塞杆伸出到极限位置时,缸体的摆动角度超过耳环铰接的允许范围,造成活塞杆受弯变形。这类透明结构的液压缸,除了教学演示用途外,也会用于液压系统的调试环节,可以直观观察活塞的运动是否顺畅、缸内是否存在空气残留、油液是否存在明显的杂质污染,相比全金属封闭的液压缸,调试过程中可以快速排查爬行、动作卡顿等常见故障,大幅缩短系统调试的周期。在三维建模过程中,需要重点保证各配合部件的尺寸链准确:耳环销轴孔的同轴度、活塞杆与端盖导向套的配合间隙、活塞与缸筒的配合公差、拉杆孔的位置度,这些尺寸如果出现偏差,实际装配时就会出现活塞杆卡滞、密封件压缩量不均泄漏、拉杆无法顺利穿装等问题;建模时可以先搭建整体的装配骨架,确定两端铰接点的位置、行程长度、缸筒外径这些核心边界尺寸,再逐个拆分活塞杆、活塞、缸筒、端盖、拉杆、锁紧螺母、耳环衬套这些单个零件,每个零件的倒角、退刀槽、密封槽这些工艺细节都要符合机械加工的实际要求,避免出现无法加工的不合理结构。
