V型发动机配套涡轮增压器结构设计

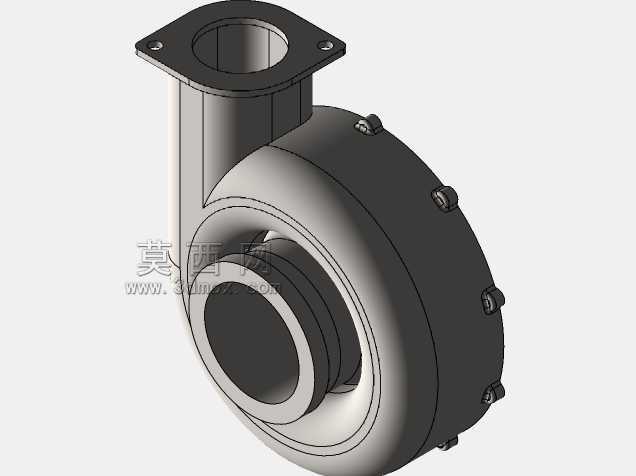

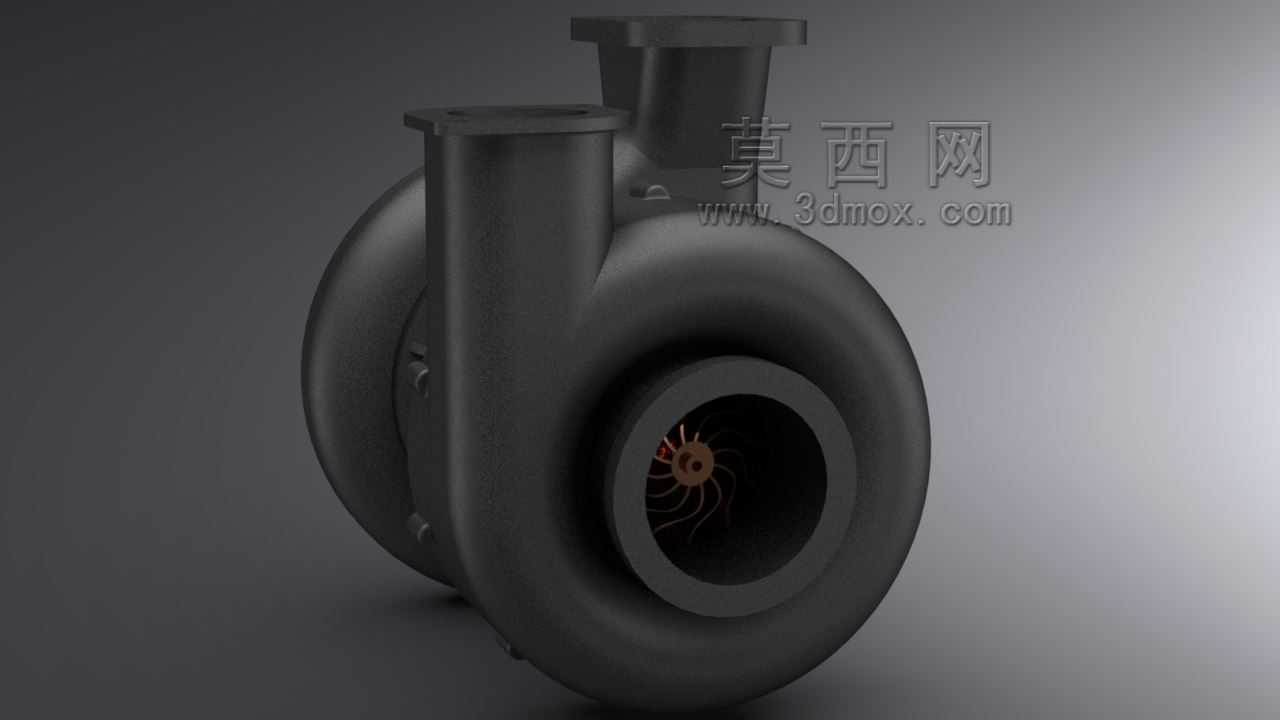

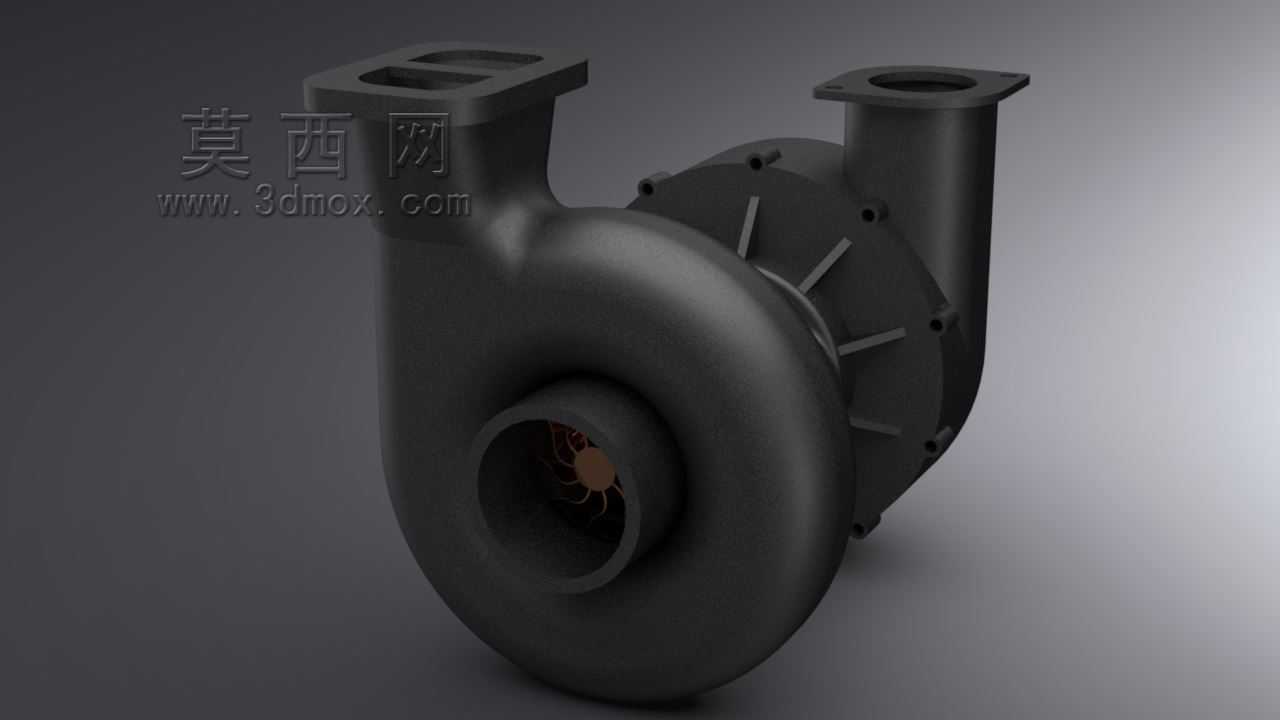

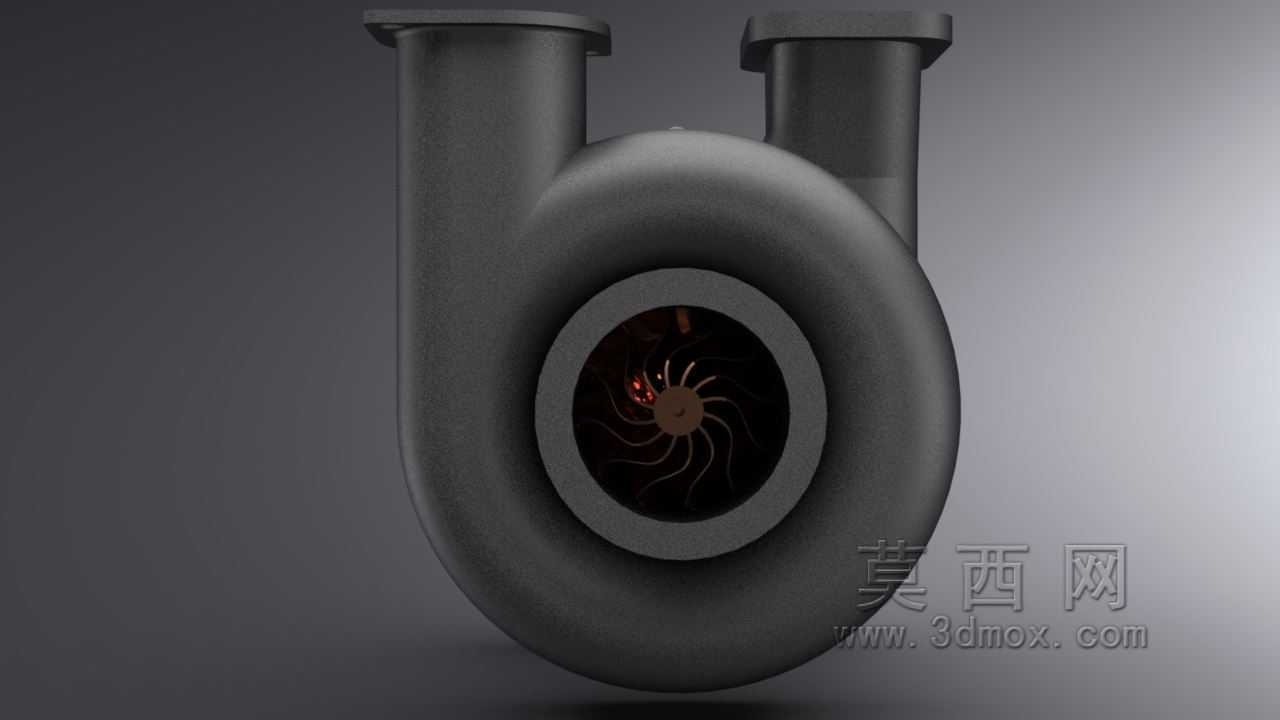

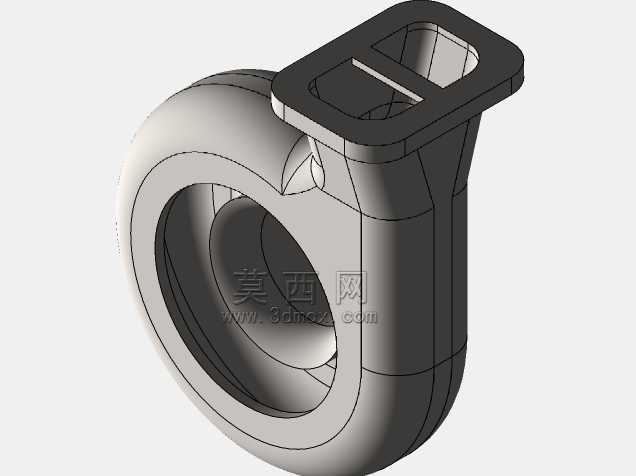

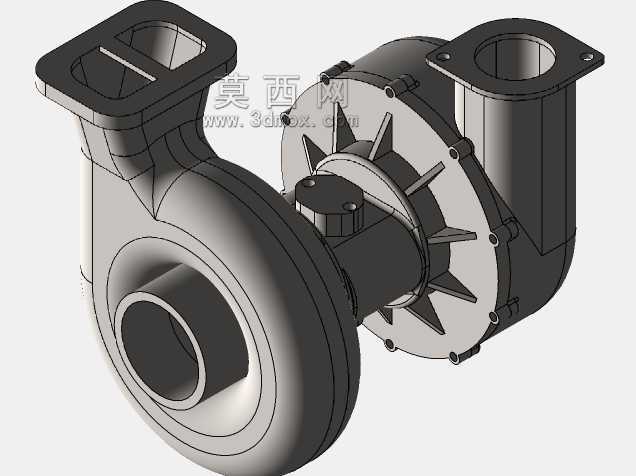

　　在车用动力、小型工程机械动力单元的开发流程里，进气增压部件的匹配设计直接决定了动力输出的扭矩曲线与燃油经济性表现，这款涡轮增压器的结构设计，正是围绕V型多缸发动机的进气需求展开，可适配V4、V8、V12等不同缸数的V型布局内燃机，覆盖从乘用车辆到小型工程设备的动力配套场景。从实际工况出发，涡轮端与压气机端的壳体采用蜗壳式流道设计，压气机侧的进气口为同轴直入式结构，可直接对接空气滤清器后的进气管道，入口的内径尺寸匹配常规76mm口径的进气胶管，安装时无需额外做变径转接，降低了进气管路的布置难度。涡轮侧的排气入口为法兰式连接结构，法兰面的螺栓孔位按照常规排气歧管的对接标准设计，四个均布的安装孔可直接与排气歧管的出口法兰贴合密封，

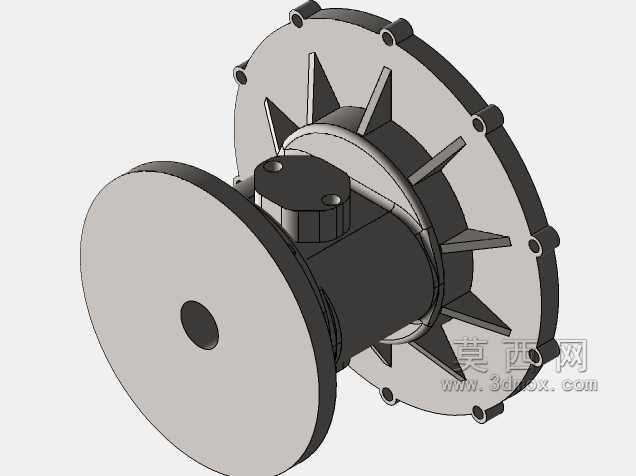

　　密封面预留了0.15mm的平面度公差，配合金属密封垫片即可满足高温排气工况下的密封要求，避免排气泄漏导致的增压压力不足问题。压气机侧的出气口为向上延伸的弯管结构，出口法兰的朝向可根据发动机舱的布置需求调整角度，在建模时已将出气口与压气机蜗壳的连接位置设计为可旋转配合结构，安装时松开壳体连接卡箍即可调整出口朝向，适配不同车型的中冷器管路布置走向，无需重新设计出气端的连接结构。中间的轴承体部分采用了双浮动轴承的支撑结构，建模时预留了润滑油道的通孔，油道入口位于轴承体的侧下方，可直接对接发动机主油道的润滑油管路，润滑油进入轴承腔后可同时润滑两端的浮动轴承与止推片，回油口位于轴承体的最下方，回油通道的内径大于进油口，

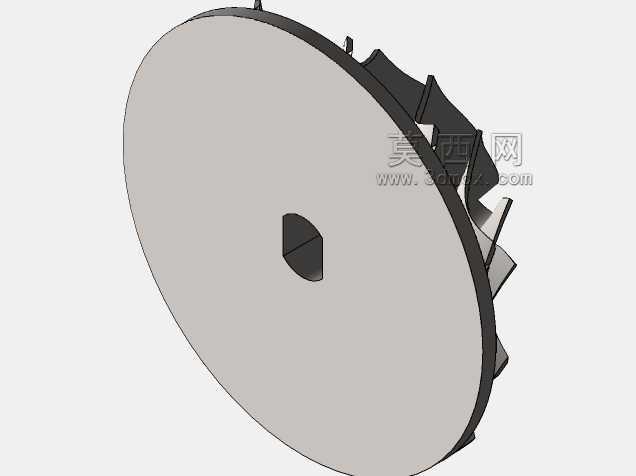

　　可保证润滑油顺利回流至油底壳，避免轴承腔积油导致的润滑油渗漏问题。叶轮部分的叶片采用了后弯式设计，压气机叶轮的叶片数量为12片，其中6片长叶片与6片短叶片间隔分布，这种设计可以在高转速工况下降低进气紊流，提升压气机的工作效率，拓宽增压流量范围，避免发动机在高负荷工况下出现压气机喘振问题。涡轮叶轮采用耐热合金材料对应的结构建模，叶片的型线按照排气冲击的最优角度设计，可最大化利用排气的动能驱动涡轮旋转，降低排气背压对发动机排气行程的影响。在安装边界的设计上，整个增压器的固定支脚位于轴承体的下方，两个安装孔的中心距按照常规发动机增压器安装支架的尺寸设计，安装时采用M10的螺栓即可将增压器固定在支架上，支脚与轴承体的连接位置做了加强筋结构，

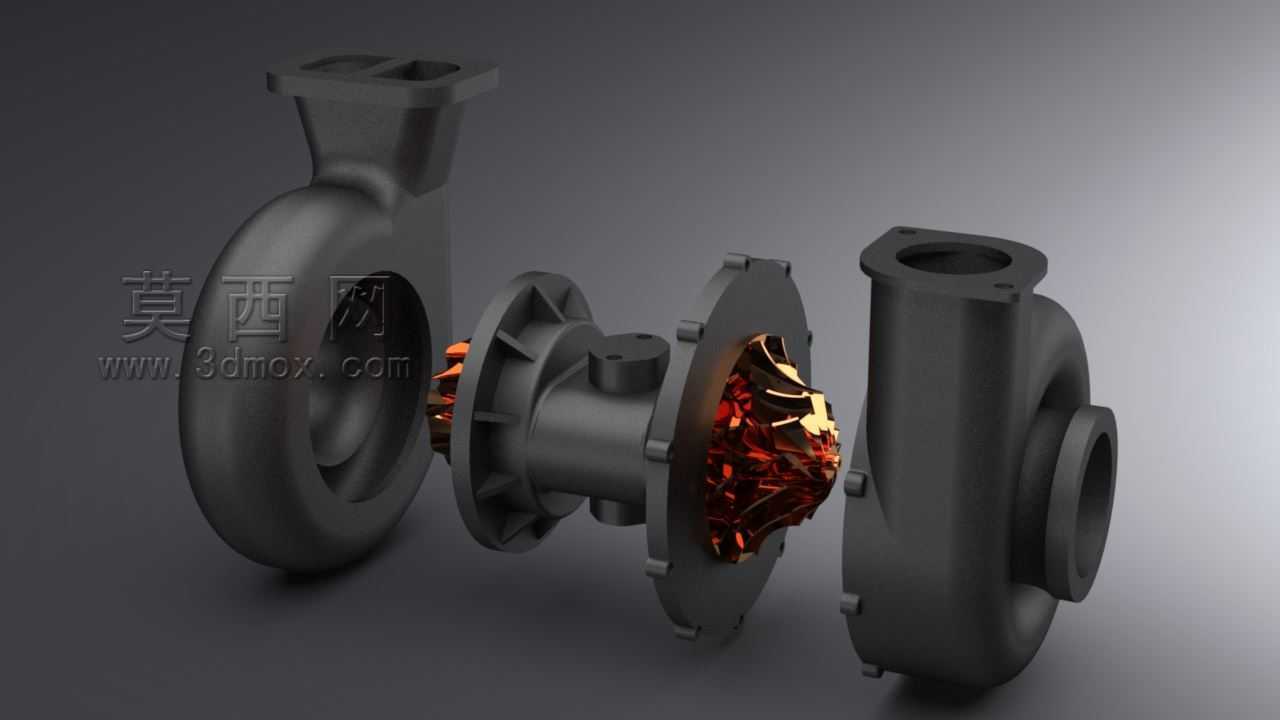

　　可承受发动机运行过程中的振动载荷，避免长期振动导致的支脚断裂问题。整个增压器的外形轮廓在建模时做了干涉检查，在配套V8发动机安装时，增压器的最外侧轮廓与发动机缸盖、点火线圈、排气歧管等周边部件的最小间隙保持在15mm以上，满足发动机运行时的热膨胀间隙要求，不会出现运行过程中的部件干涉问题。在功能特性上，这款增压器的增压压力调节采用了旁通阀式设计，旁通阀的执行器安装在压气机壳体的侧方，通过金属连杆与涡轮侧的旁通阀片连接，当增压压力超过设定值时，执行器在气压作用下拉动连杆打开旁通阀，让部分排气不经过涡轮叶轮直接排入排气管道，从而控制涡轮转速，避免增压压力过高导致的发动机爆震、机械负荷过大等问题。建模时已将旁通阀的开启角度、连杆的运动行程做了运动仿真验证，确保旁通阀在全行程范围内不会与壳体、叶轮等部件出现运动干涉，阀片与阀座的密封面做了研磨结构设计，关闭状态下的密封间隙控制在0.05mm以内，避免排气泄漏导致的增压压力控制精度不足问题。对于三维建模从业者而言，这款模型的结构拆分完全按照实际生产的装配逻辑划分，壳体、叶轮、轴承、密封环、旁通阀组件等每个零件都为独立的建模实体，可直接用于后续的工程图导出、有限元分析、3D打印样件制作等工作，在做发动机整机装配模拟时，可直接将该增压器模型装配到发动机的对应位置，验证整个动力单元的布置合理性，减少后续实物样机阶段的设计变更次数。
