AA电池造型桌面空气净化设备结构设计

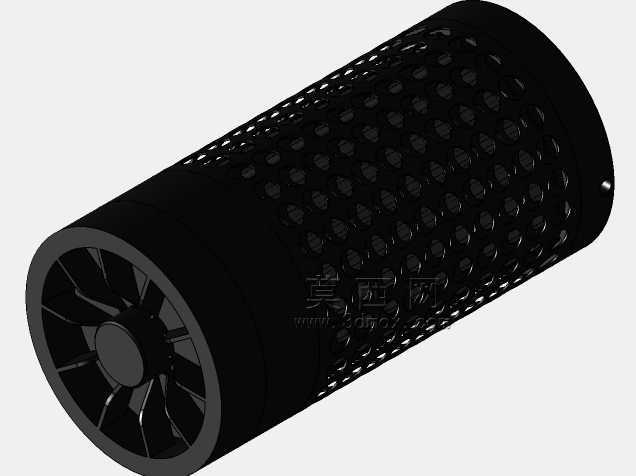

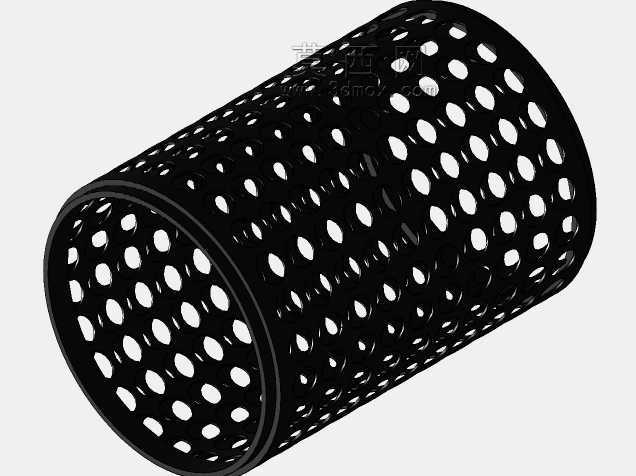

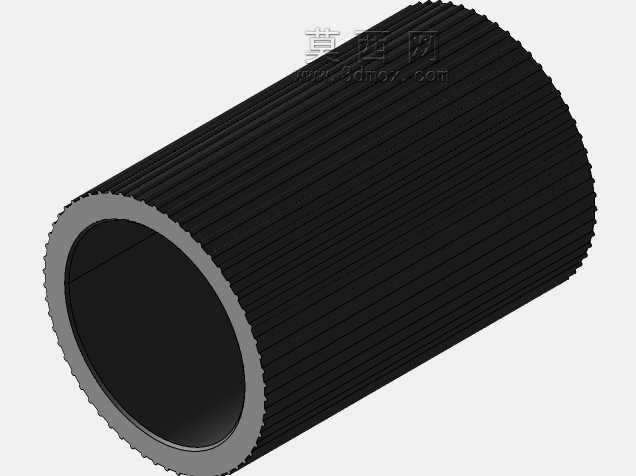

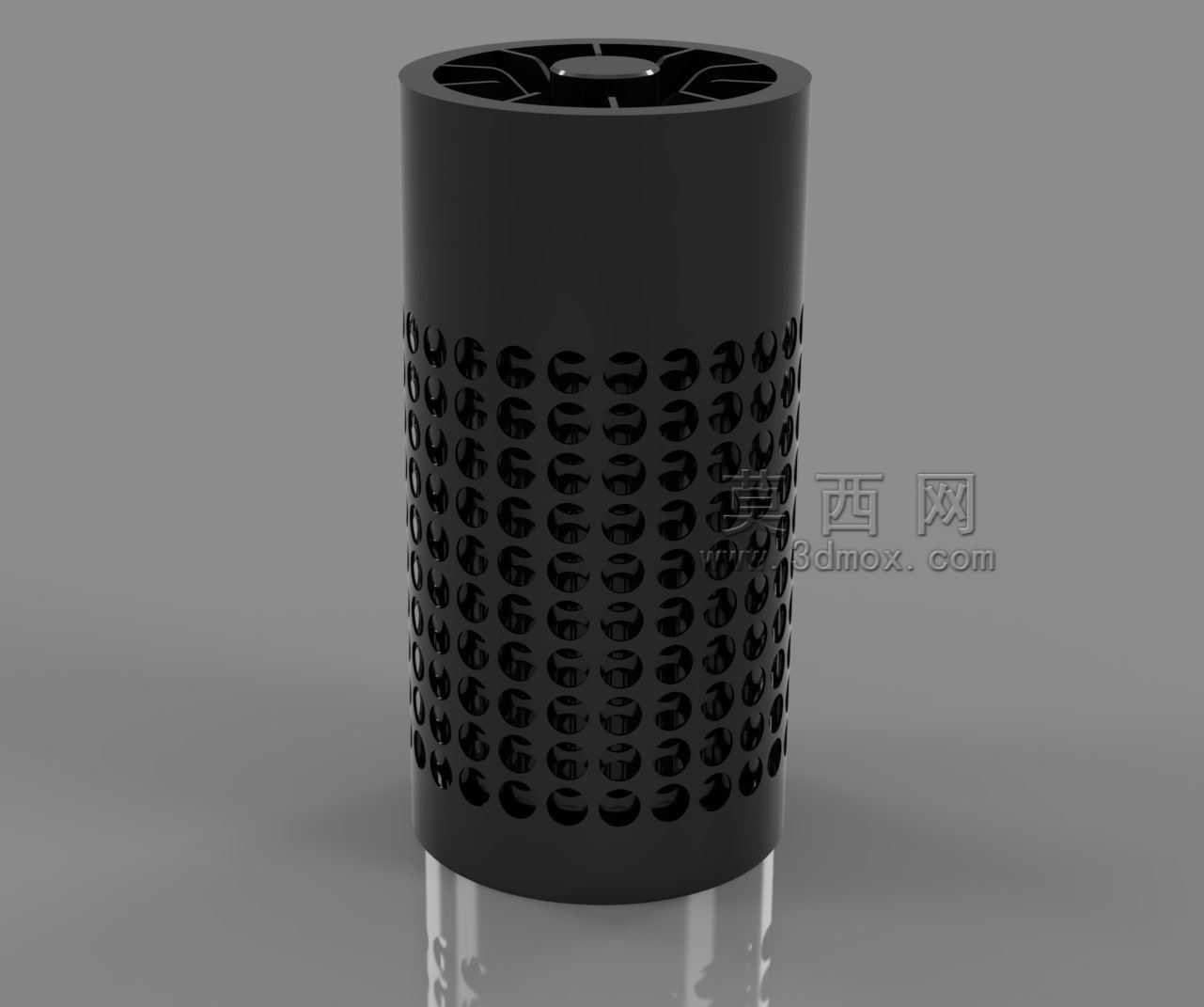

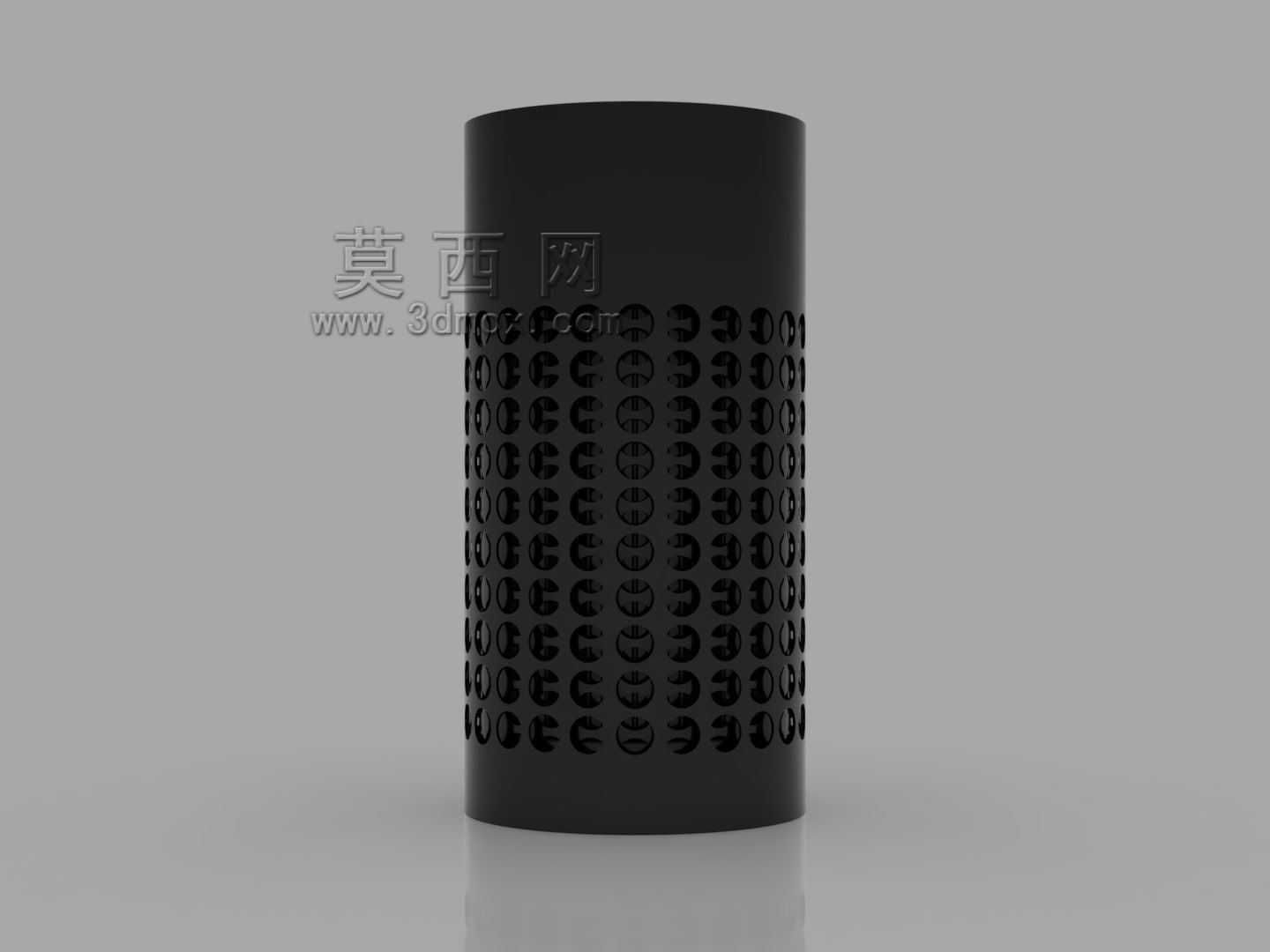

　　做这款设备的结构方案时，最先敲定的是桌面小场景的适配逻辑——日常办公工位、卧室床头柜这类狭小台面，留给净化设备的摆放空间通常不超过直径120mm的圆形区域，高度方向也不能遮挡显示器视线或者碰倒桌面水杯，所以整体轮廓直接参考AA电池的圆柱比例做收束，底部预留10mm高的透明支撑段，既可以抬升进风区避免被桌面纸屑、绒絮直接堵死进风孔，也能让设备放置时的视觉重心更稳，不会因为圆柱造型容易被碰倒。进风区域的开孔没有采用常规的规则圆孔阵列，而是做了渐变排布的异形通槽，靠近底部支撑段的开孔通流面积更大，越靠近顶部出风区开孔尺寸逐步收窄，这种排布是结合内部滤芯的流阻特性算出来的：圆柱状HEPA滤芯填充在筒体中段，气流从侧方进风孔进入后，

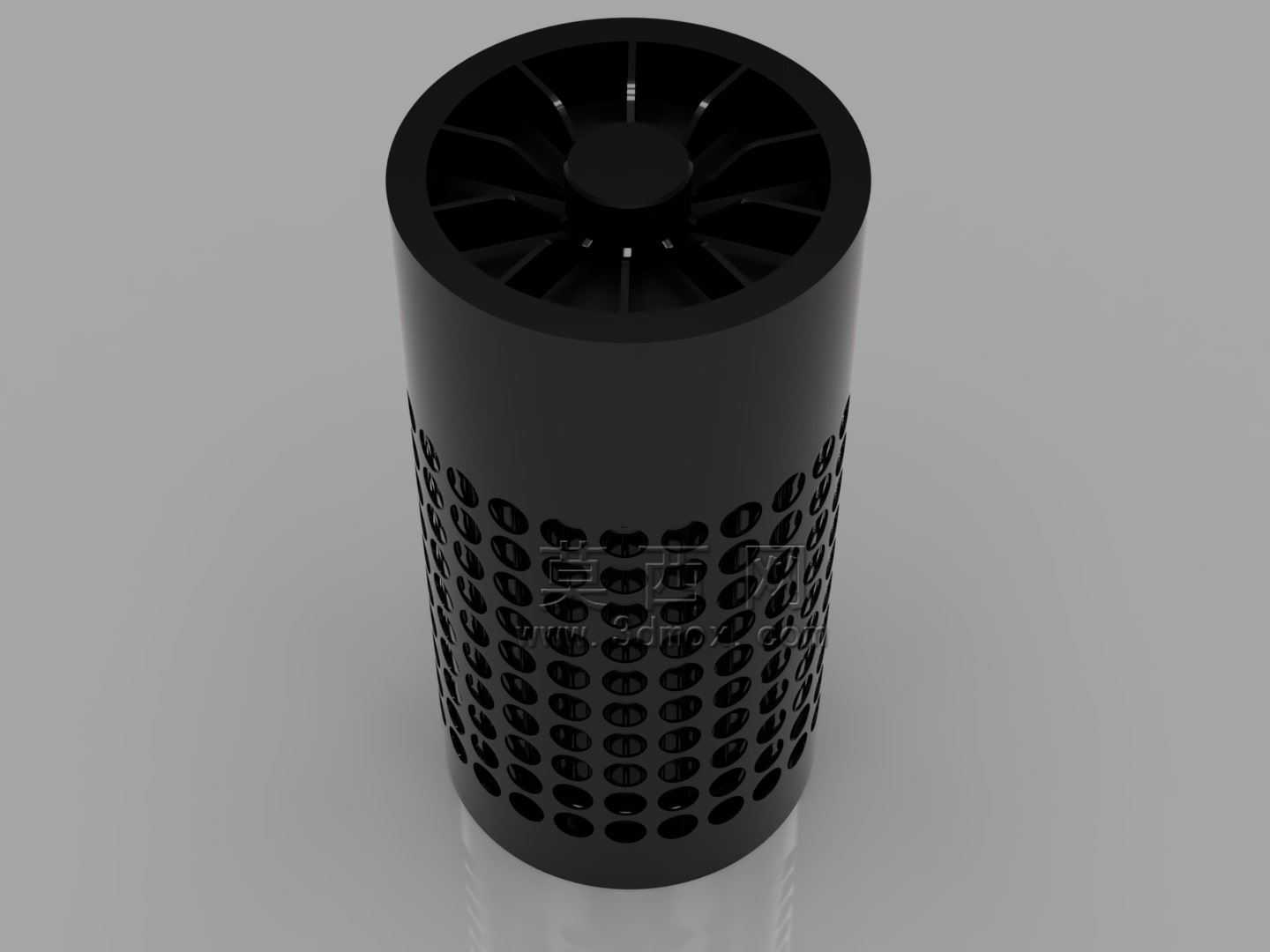

　　需要均匀穿过滤芯层再从顶部的格栅送出，如果进风孔上下通流面积一致，滤芯下半段的过滤负荷会比上半段高30%左右，长期使用会出现局部积灰严重、滤芯利用率不均的问题，渐变开孔刚好能平衡不同高度位置的进风量，让整个滤芯截面的过滤风速保持在0.2m/s的合理区间，既不会因为风速过快产生明显风噪，也能保证单次通过的净化效率。顶部出风格栅做了隐藏式的导风斜面，格栅条的倾斜角度设置为15度，送出的洁净气流不会直吹人体面部，而是沿着斜上方扩散到桌面上方的呼吸带区域，避免冬季直吹带来的不适感，格栅中心预留了状态指示灯的安装位，指示灯采用漫射透光材质，工作时只有柔和的光圈显示，不会产生强光干扰办公或者睡眠。筒体的上下段采用卡扣式连接结构，

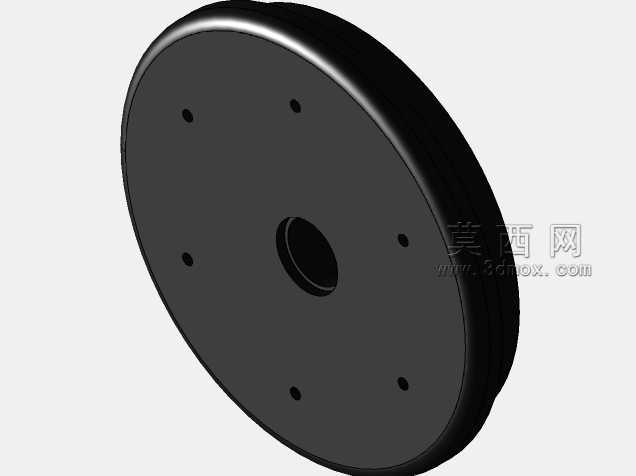

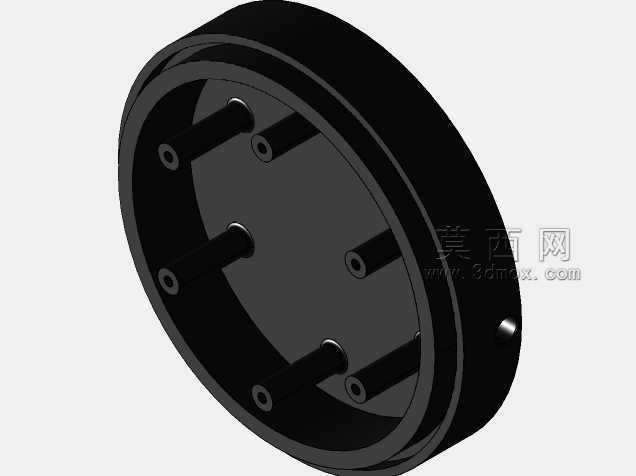

　　没有外露的螺丝孔，上半段筒体可以直接徒手拔开，方便用户定期更换内部滤芯，卡扣的配合公差控制在0.15mm，既保证连接后不会因为设备运行的轻微震动产生松脱异响，也不会因为卡扣过紧导致普通用户难以拆开更换耗材。底部支撑段内嵌了配重块，整体设备的重心落在距离底面35mm的位置，按照桌面小电器的抗倾倒测试标准，倾斜15度时可以自动回正，不会因为日常拿取桌面物品的剐蹭就翻倒。设备的供电模块布置在底部配重块的中心空腔里，和上方的滤芯腔之间做了密封隔断，避免进入滤芯腔的灰尘落到供电电路板上造成积灰短路，供电接口采用隐藏式的Type-C接口，布置在支撑段的侧后方，接线后不会从正面看到线材，保持桌面视觉整洁。内部风道没有做多余的导流结构，

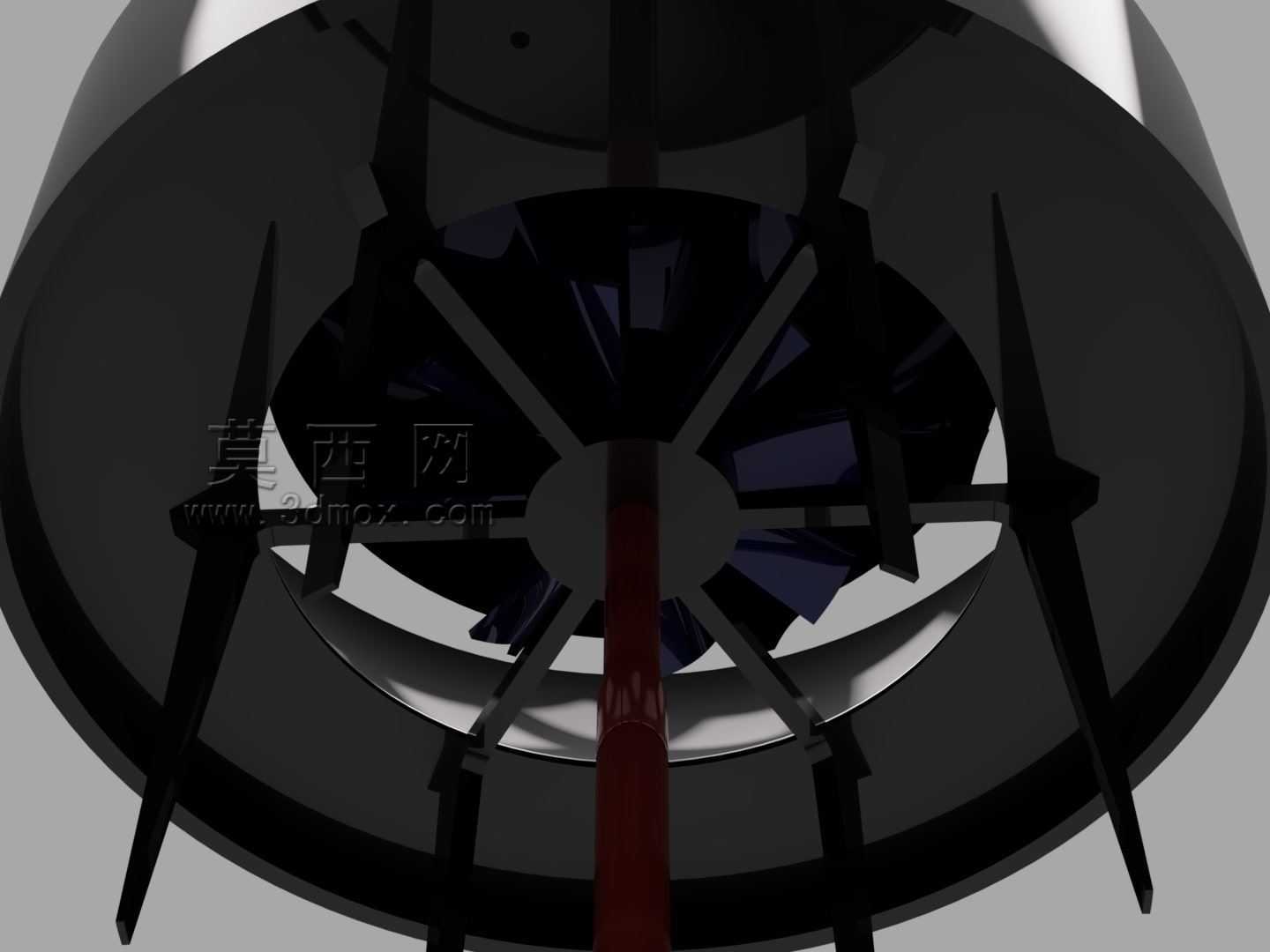

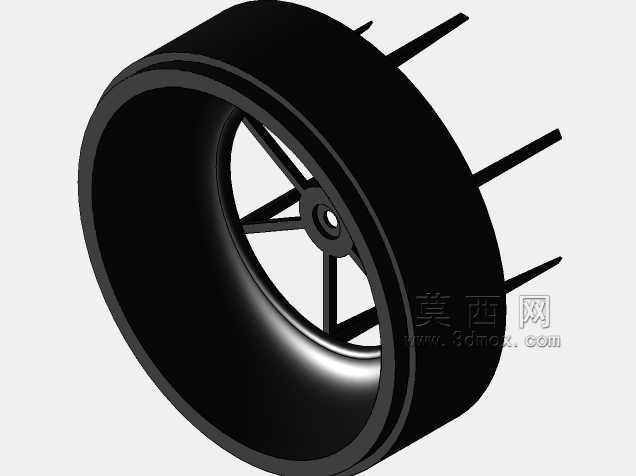

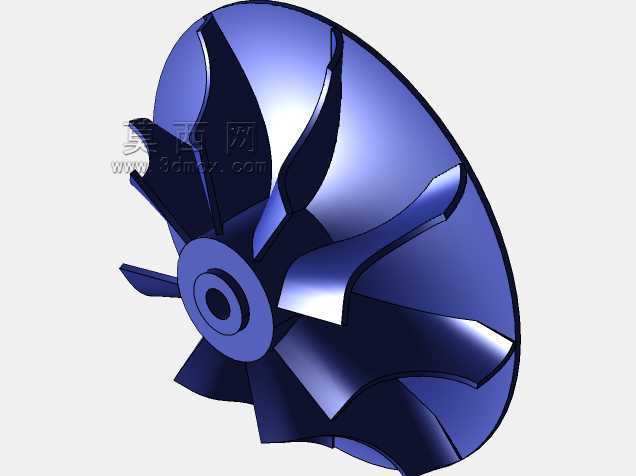

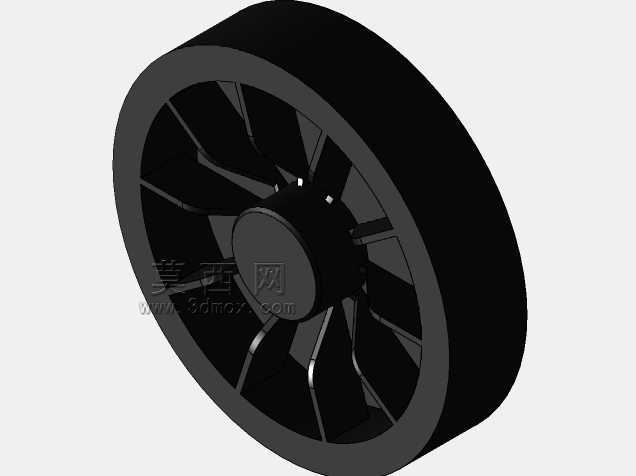

　　利用圆柱筒体本身的型面做气流导向，减少了不必要的结构件数量，既降低了整机重量，也减少了结构件本身的出风阻力，风机选用低转速的离心风机，固定在滤芯上方的安装支架上，支架和筒体之间垫有硅胶减震垫，避免风机运行的震动传递到外壳产生共振噪音，在一档运行模式下，整机噪音可以控制在30分贝以内，不会干扰正常的办公思考或者夜间休息。进风孔的边缘做了0.3mm的圆角倒边处理，避免开孔边缘的锐边在生产注塑时产生飞边，也防止用户日常挪动设备时被开孔边缘划伤，所有外露的结构面都做了细磨砂的表面处理，不容易残留指纹和日常使用的划痕，长期放置也能保持外观整洁。这款设备的适用场景覆盖10平米以内的小空间，针对桌面周边的浮尘、轻微异味有不错的净化效果，结构设计上充分考虑了小空间摆放的便利性、用户日常维护的操作难度，以及长期使用的耗材利用率，没有多余的花哨功能，所有结构设计都围绕实际使用的痛点做优化，比如抬升的进风区避免桌面杂物堵孔、卡扣式结构方便换芯、重心下沉设计防倾倒、渐变进风孔平衡滤芯负荷，这些细节都是在实际的小电器结构开发中反复验证过的合理方案，建模时所有配合面的公差、安装位的预留都按照实际开模生产的要求做了设置，不存在无法落地的虚结构。
