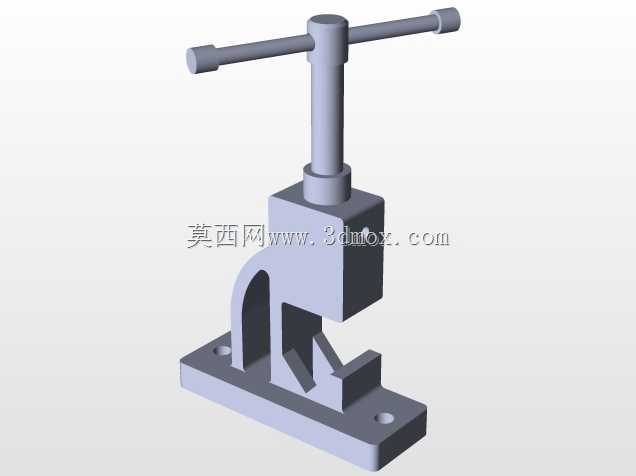

这款手动台式压接工装的设计,最初是针对小批量线束端子压接、小型五金件铆压、薄金属片冲裁定位这类零散加工场景做的适配,毕竟车间里不是所有压装工序都需要配置气动或液压设备,很多工位单班加工量不足百件,用动力设备反而占用空间、增加能耗,手动结构的工装刚好能填补这类轻载压装的需求空白。从结构布局来看,整体采用立式传力路径,顶部的T型操作杆直接和施压螺杆做刚性连接,操作人员转动横杆时,螺杆会沿着机身的内螺纹导向套做垂直方向的直线进给,把人手施加的周向扭矩直接转化为垂直向下的压装力,这种传动结构没有多余的传动环节,力损控制在很低的水平,普通成年操作人员施加在横杆端部的力,经过螺杆的力放大后,压头端可以输出满足小型零件压装的足够压力,

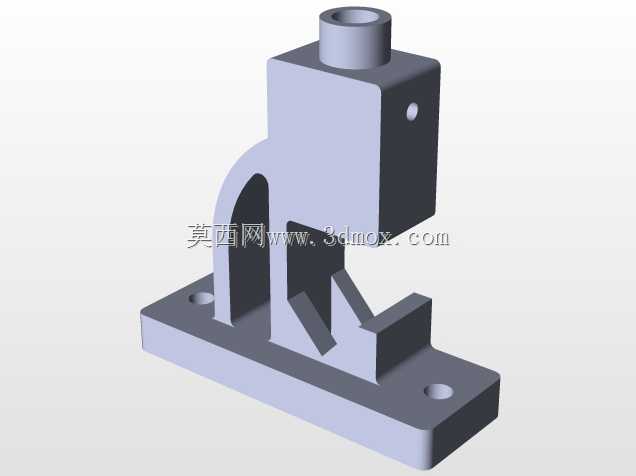

不需要额外配置动力源,在没有气源、电源的临时维修工位也能正常使用。机身主体采用一体式方块承力结构,侧面做了弧形加强筋过渡,避免压装过程中机身受力出现侧向张开变形,底部的安装底板做了两个对称的沉头安装孔,安装时可以通过螺栓把整个工装固定在工作台面上,安装孔的中心距按照常规钳工工作台的T型槽间距做了适配,不需要额外做转接板就能完成固定,固定后整个工装的侧向晃动量可以控制在0.1mm以内,保证压装位置的精度。压头和底部的定位槽做了对应型面设计,底部的V型定位槽可以适配不同直径的圆柱形工件,比如线束端子、小直径圆管、销钉类零件,压头的工作面做了平面和V型槽两种结构切换的预留空间,后续可以根据加工零件的型面更换对应的压头配件,
不需要改动整体机身结构。设计时特意控制了操作杆的力臂长度,既保证操作人员不需要用太大的力就能达到额定压装力,也避免力臂过长导致操作时容易碰到周边的其他工具或物料,操作杆的两端做了滚花处理,手上沾有少量切削液或油污时也不会出现打滑的情况。螺杆和机身导向套的配合间隙选了H7/g6的间隙配合,既保证螺杆上下进给顺畅没有卡滞,也不会因为间隙过大导致压头下压时出现偏斜,导向套的长度做了足够的延伸,让螺杆的进给全程都有导向支撑,避免螺杆伸出过长时出现翘曲,影响压装的同轴度。日常使用时,只需要把待加工的零件放在底部定位槽内对准位置,顺时针转动顶部操作杆就能带动压头下行完成压装,加工完成后逆时针转动操作杆,压头会随螺杆上行复位,
不需要额外配置复位弹簧,结构简单可靠,日常维护只需要定期在螺杆螺纹处涂抹少量润滑脂,就能保证长期使用不会出现卡滞或螺纹磨损。这类工装在五金维修、电子线束加工、小型机械装配工位的适配性很强,整体外形尺寸控制在可以放在常规工作台面的范围,不会占用过多操作空间,没有外接管线的束缚,也可以根据工位调整需求随时挪动位置,相比大型压装设备,它的投入成本更低,操作门槛也更低,新员工不需要经过长时间培训就能上手操作,压装的力度可以通过操作人员转动操作杆的手感灵活控制,针对脆性零件或者过盈量较小的装配工序,能避免动力设备压力过大压坏工件的问题。在做三维建模的时候,所有承力部位的壁厚都按照最大压装力下的材料屈服强度做了校核,机身选用常用的45号钢材质做整体加工,螺杆采用调质处理提升螺纹的耐磨性和强度,底部定位槽的型面做了淬火处理,避免长期压装导致定位面出现压痕凹陷,影响零件定位精度。整个结构没有复杂的异形曲面,所有加工面都是常规的铣削、钻削、车削加工就能完成,不需要特殊的加工设备,普通的机加工车间就能完成整套工装的制造,加工周期短,制造成本可控,后续如果出现零件磨损,螺杆、压头这类易损件都可以单独更换,不需要报废整个工装,进一步降低了长期使用的成本。
