高精度开槽皇冠螺母工业标准件设计

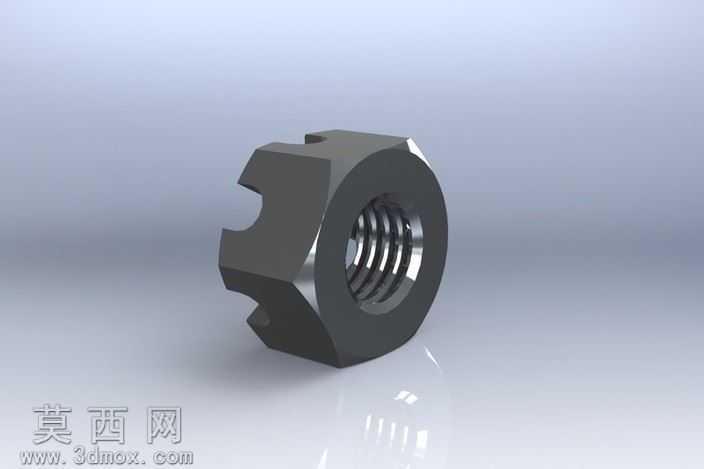

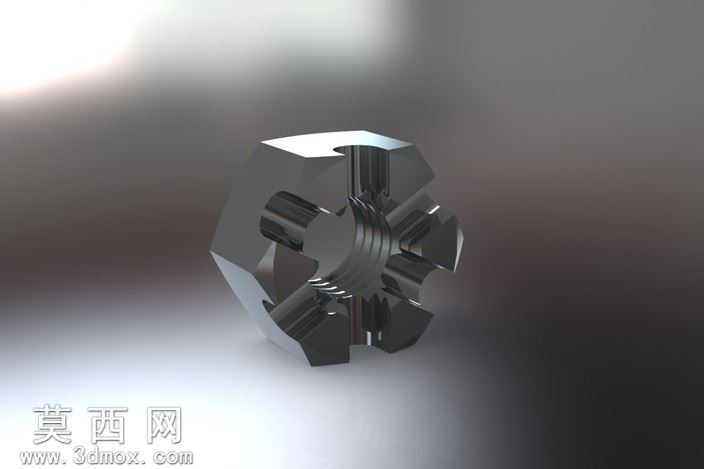

本作品为工业常用开槽皇冠螺母的三维建模设计，建模过程严格遵循机械紧固件的通用尺寸规范，采用SolidWorks软件完成全参数化建模流程，确保模型各部分尺寸可根据实际使用需求进行灵活调整。建模初期先梳理皇冠螺母的结构逻辑：主体为六角外形的螺母基体，顶部开设均匀分布的径向开槽，开槽位置与螺母内螺纹的轴线形成精准的角度对应，用于配合开口销实现螺纹连接的防松功能，这也是皇冠螺母区别于普通六角螺母的核心结构特征。建模时首先绘制六角基体的草图，通过拉伸命令生成螺母的主体轮廓，随后在基体中心绘制符合标准螺纹规格的内螺纹特征，采用装饰螺纹线结合实体螺纹的混合建模方式，既保证模型视觉上的真实感，也控制了整体模型的面数，避免不必要的性能占用。顶部开槽部分采用阵列特征完成，先绘制单个开槽的切除轮廓，通过拉伸切除生成第一个槽体，再以螺母中心轴线为阵列轴，完成六个均匀分布槽体的阵列操作，确保每个槽的宽度、深度、间距完全一致，符合工业生产的公差要求。渲染阶段采用金属镀铬材质，调整材质的反射率、粗糙度参数，模拟五金紧固件常见的镀锌抛光表面效果，在场景中添加柔和的环境光与定向补光，突出螺母六角棱边的金属光泽与开槽部分的结构细节，阴影采用软阴影设置，让模型呈现出真实的工业产品质感。设计过程中重点考量了皇冠螺母的实际使用场景，这类螺母多用于存在振动载荷的机械连接部位，比如摩托车轮轴、机械设备的运动部件连接，因此建模时特意还原了开槽与内螺纹的位置对应关系，确保模型可直接用于装配模拟、工程出图等后续工作，整体模型结构严谨，细节完整，能够满足机械设计教学、产品装配演示、紧固件选型参考等多场景的使用需求。
