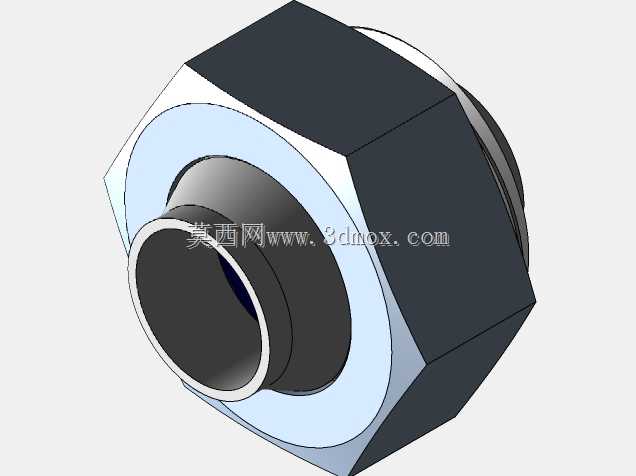

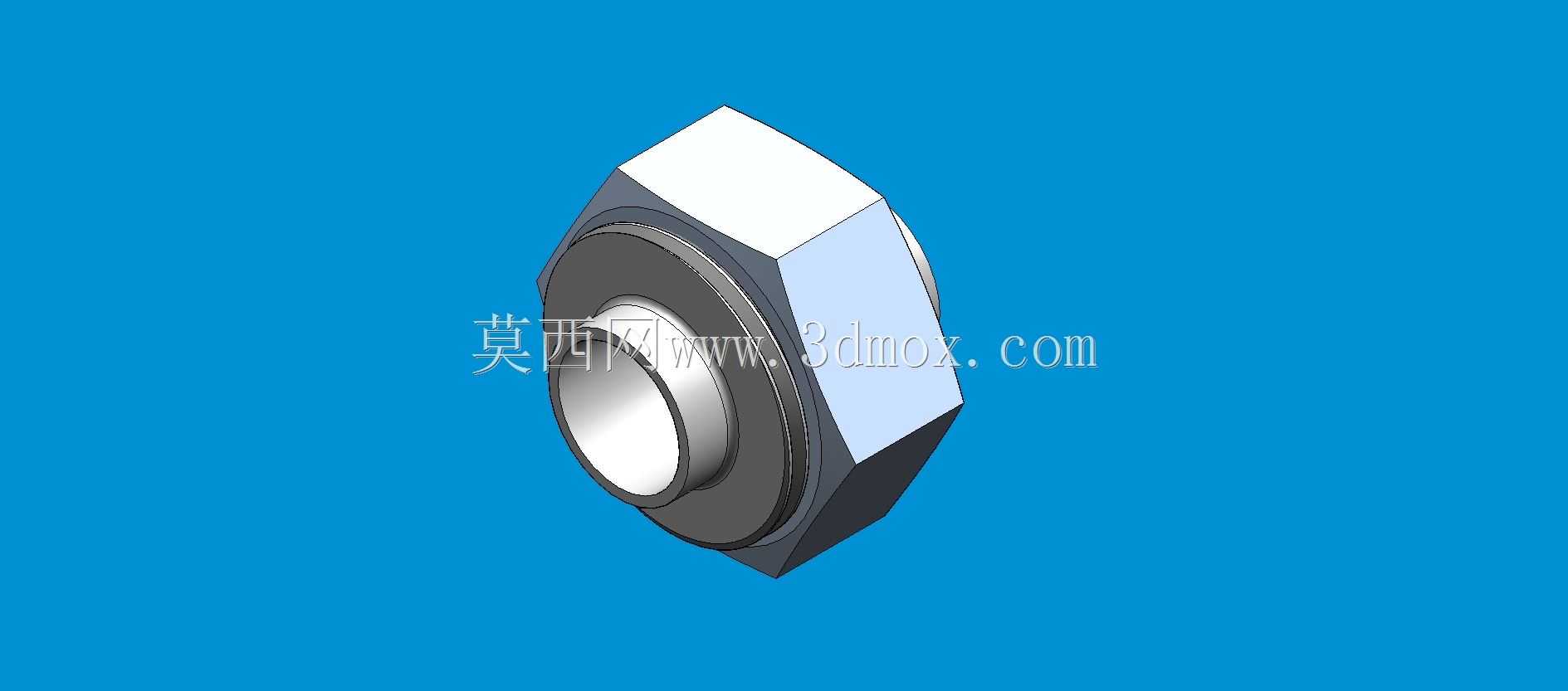

1英寸卫生级RJT乳品管路连接配件

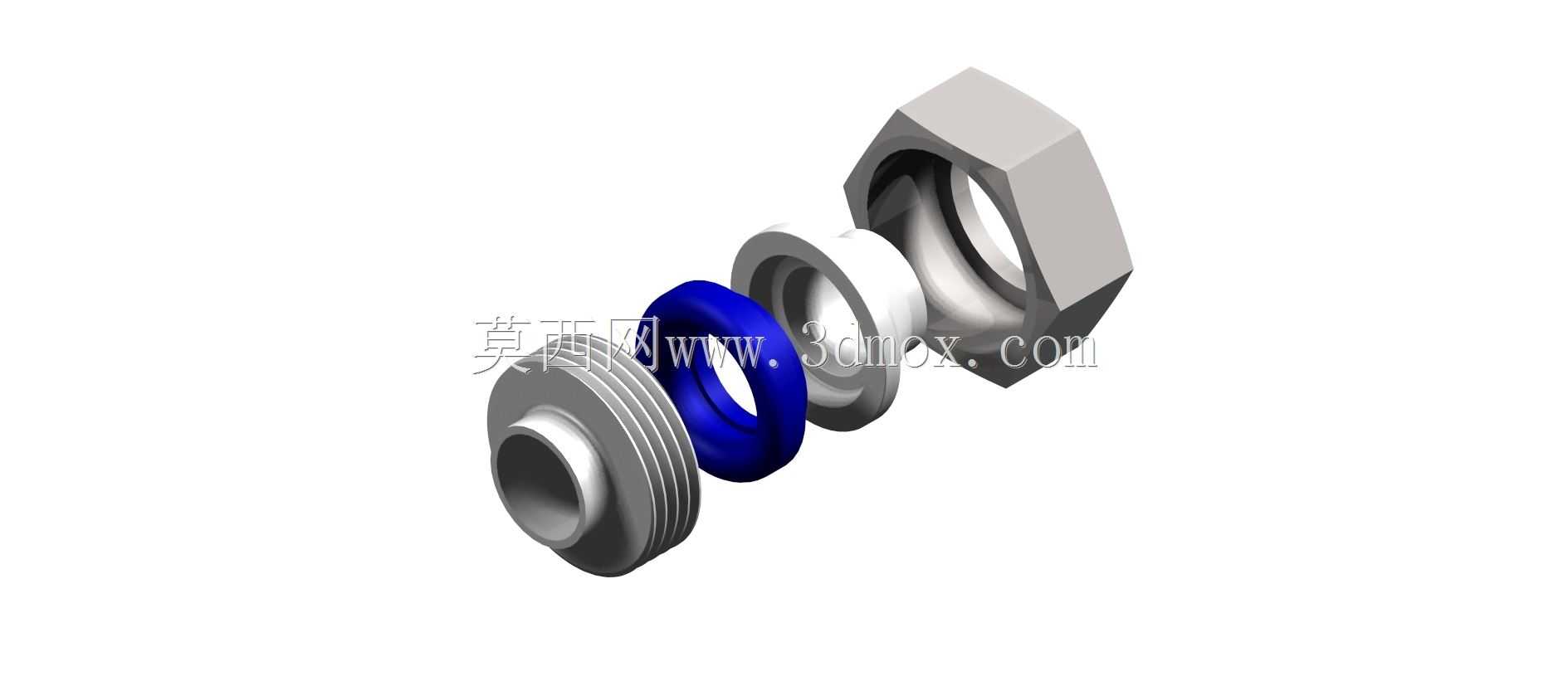

　　所有与介质接触的表面均做镜面抛光处理，不存在卫生死角，避免乳品等蛋白类介质残留滋生细菌，接头的密封端面设计有适配O形圈的定位槽，安装时O形圈能够完全嵌入槽内，不会出现密封圈偏移、挤出的问题，密封压缩量控制在合理区间，既保证0.6MPa工作压力下无渗漏，又避免密封圈过度压缩导致的过早老化失效。定位衬套的作用是在对接时保证两端接头的同轴度，避免管路安装错位产生的附加应力，同时衬套的端面与接头密封面齐平，消除管路内部的台阶缝隙，让流体在管路内流动时无湍流、无滞留区，满足卫生级管路的自排尽要求，CIP清洗时清洗液能够完全冲刷到所有接触表面，无需额外拆卸即可完成在线清洗灭菌。六角锁紧螺母采用标准对边尺寸设计，能够适配普通活动扳手、在乳品、食品饮料、生物制药等对卫生等级要求严苛的流体输送管路系统中，管路连接部件的可靠性、卫生性直接决定整条生产线的运行稳定性与介质输送安全性，这款公称通径对应25mm的1英寸规格卫生级RJT乳品连接配件，正是针对这类卫生级流体工况开发的标准管路连接件，广泛应用于鲜奶输送管线、乳制品加工设备进出料接口、CIP清洗管路对接、无菌流体输送支路等场景，适配食品级不锈钢卫生管路的快速装拆与密封需求。从结构组成来看，整套配件包含外螺纹接头本体、O形密封圈、定位衬套以及六角锁紧螺母四个核心零件，各零件的配合尺寸经过严格公差匹配，能够满足卫生级管路无滞留、易清洗、密封可靠的使用要求。外螺纹接头采用卫生级圆弧过渡设计，

　　开口扳手的常规紧固操作，螺母的内螺纹与外螺纹接头的外螺纹采用精密配合，螺纹旋合顺畅无卡滞，锁紧后能够提供足够的轴向压紧力，保证O形圈的密封比压稳定，同时螺母的外表面做亚光处理，无尖锐棱角，避免安装维护时划伤操作人员，也不容易积尘积污，符合卫生级生产车间的设备外观要求。从安装边界来看，这款配件的整体轴向安装长度控制在紧凑范围内，不会占用过多管路布置空间，六角螺母的最大对边尺寸符合1英寸卫生级RJT接头的标准安装尺寸，安装时所需的扳手操作空间与常规同规格卫生接头一致，无需额外预留特殊操作空间，能够直接替换现有管路中同规格的老旧RJT接头，不需要对原有管路进行改造，适配性极强。在设计过程中，首先针对乳品工况的特殊要求，

　　对所有接触介质的零件圆角做了统一规范，所有转角处均采用不小于R3的圆弧过渡，杜绝直角缝隙的卫生死角；其次针对密封结构做了优化，O形圈的槽宽与槽深按照食品级橡胶密封圈的压缩特性设计，在-10℃到120℃的工作温度范围内，无论是常温鲜奶输送还是高温CIP清洗液冲刷，密封圈都能保持稳定的密封性能，不会因为温度变化出现渗漏或者密封圈粘连的问题；另外考虑到乳品生产线需要频繁装拆清洗的需求，螺纹配合面做了特殊的表面处理，多次拆装后也不会出现螺纹咬合、锈死的问题，维护时拆卸顺畅，能够大幅降低生产线的维护停机时间。在实际使用场景中，这类RJT接头相比其他卫生级连接形式，装拆速度更快，不需要专用工具，普通操作人员即可完成管路对接与拆卸，

　　非常适合乳品生产中需要频繁切换管路、定期拆洗的工位，比如配料罐的进出料口、无菌灌装机的进料管路、鲜奶运输罐车的卸料接口等位置，既能够保证管路连接的密封可靠性，又能满足食品生产的卫生规范要求，避免因为连接部件的卫生问题导致产品微生物超标。整套配件的各零件尺寸完全匹配行业通用的RJT卫生接头标准，互换性强，单个零件损坏时可以单独替换，不需要更换整套接头，能够有效降低生产现场的备件库存压力与维护成本。建模过程中对各零件的配合公差做了精准还原，螺纹部分按照标准螺纹牙型建模，密封槽的尺寸、衬套的定位台阶、六角螺母的对边尺寸都严格按照实际加工尺寸绘制，能够直接用于生产现场的管路布置模拟、安装干涉检查，也可以作为设备设计时的标准件选型参考，帮助设计人员在三维布局阶段准确判断管路安装空间，避免后期安装时出现尺寸干涉、操作空间不足的问题。
