大流量工业输送泵三维结构设计

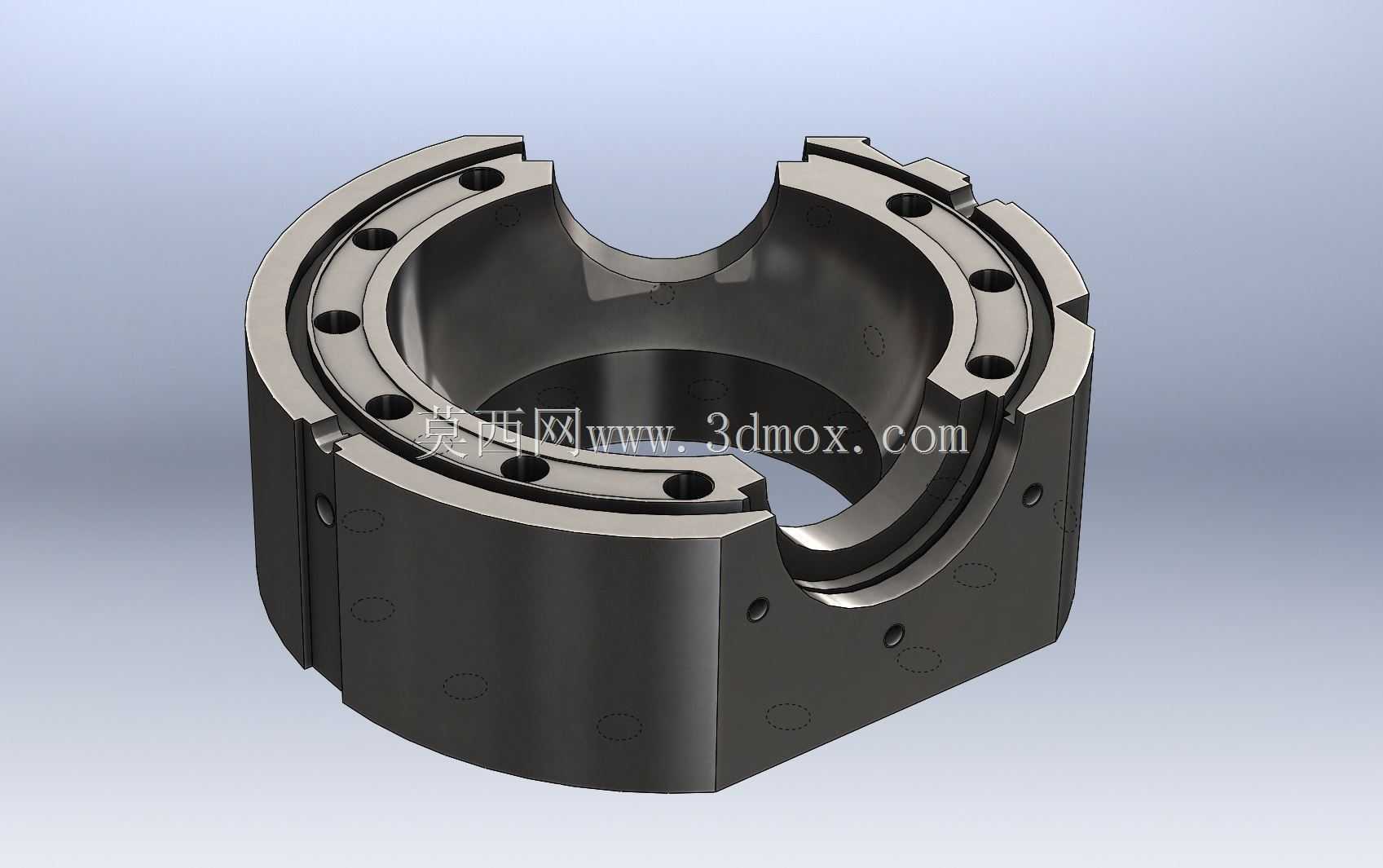

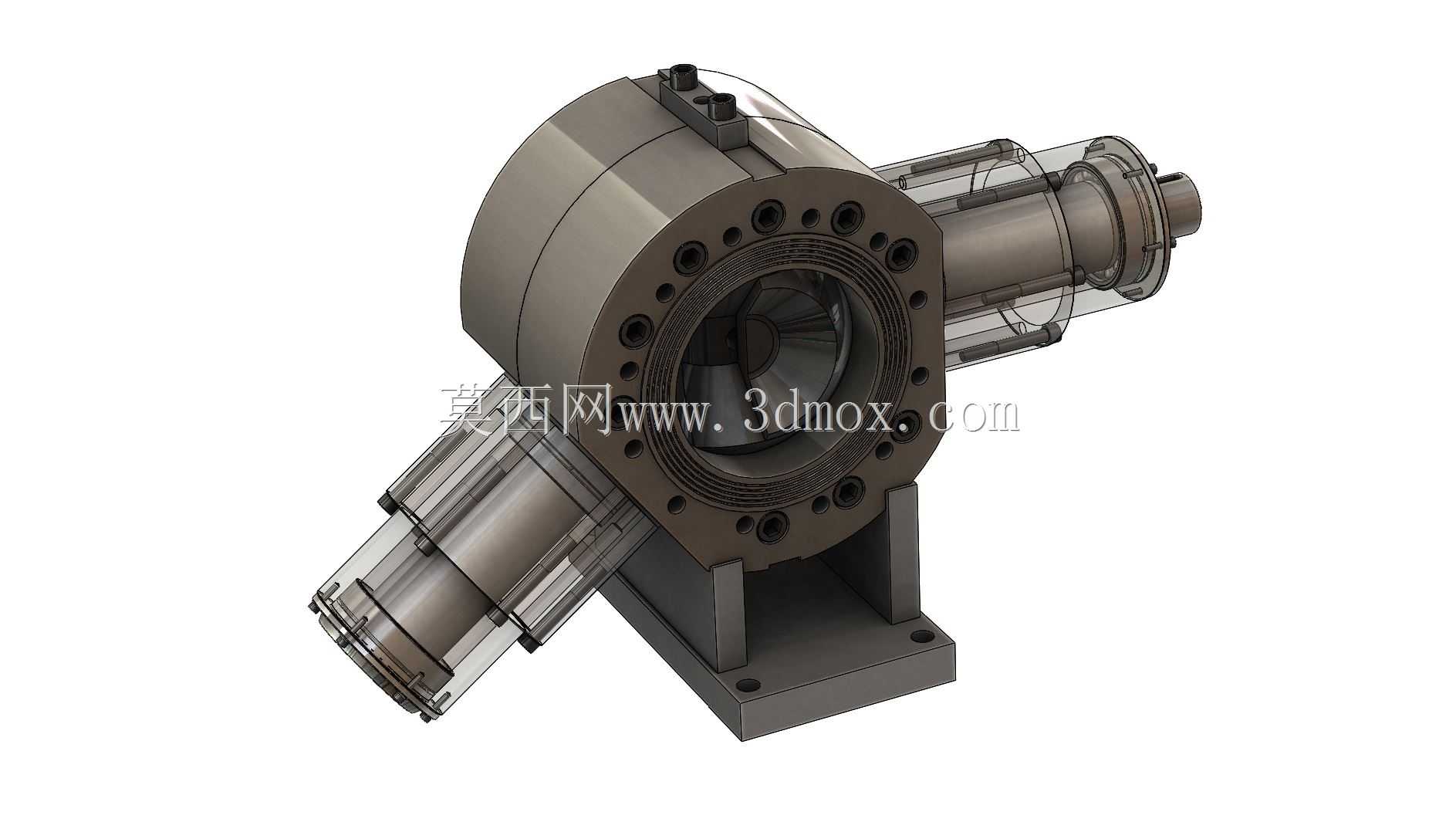

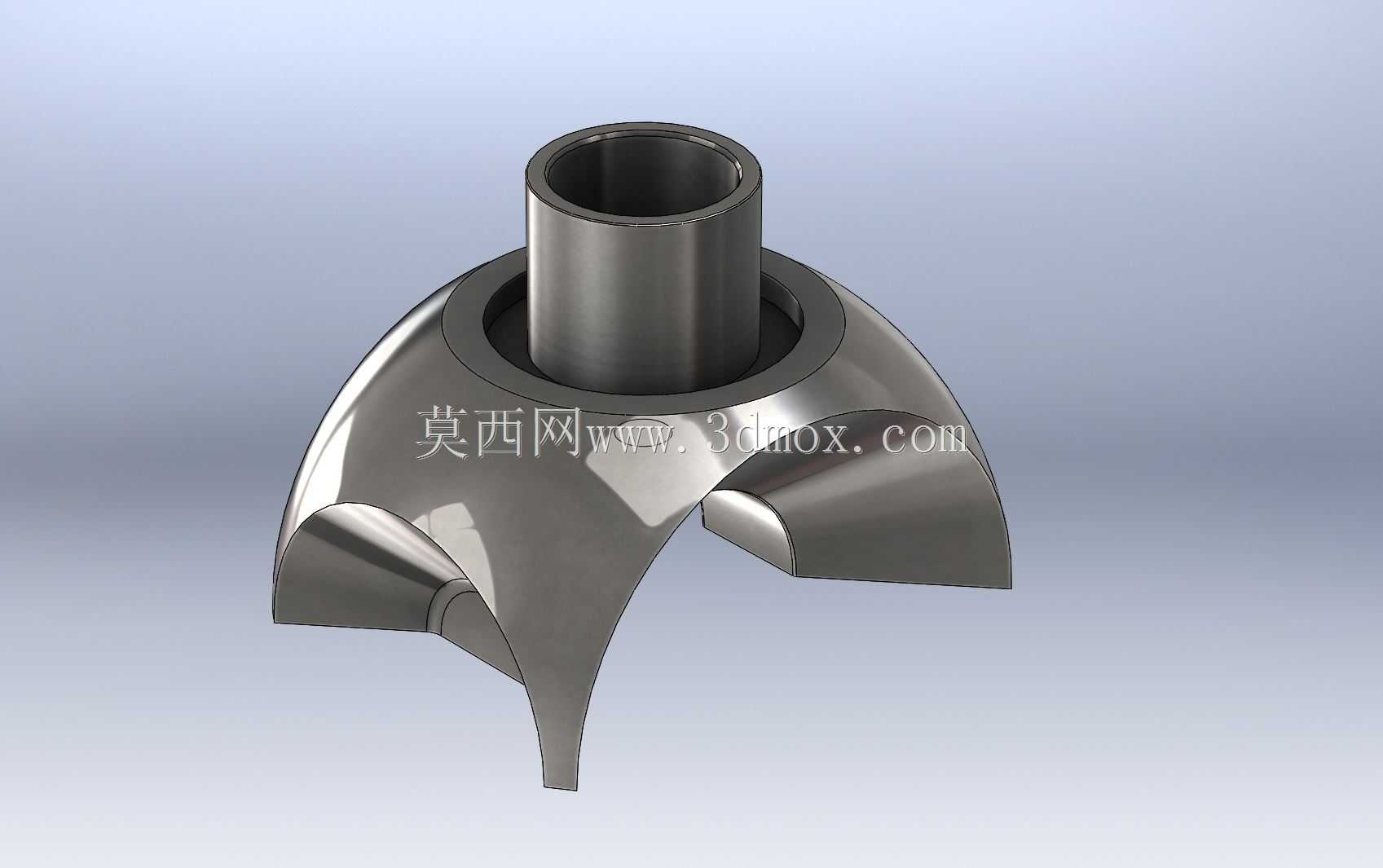

　　在石化流程输送、市政给排水、工业循环水系统这类对流体输送稳定性要求极高的场景里，这类工业泵的结构合理性直接决定整条管线的运行可靠性，做三维建模的时候不能只盯着外观轮廓复刻，得把实际安装、运维、工况适配的细节全部考虑进去。从结构布局来看，这款泵采用了对称式的进出流道设计，泵壳主体采用带法兰连接的分体式结构，法兰端面上的螺栓孔沿圆周均布，建模时严格对齐了通用管路法兰的孔位间距标准，确保现场对接管路时不需要额外加工转接法兰，能直接和同通径的工业管线完成装配。泵体两侧伸出的转子轴段做了阶梯式轴径设计，靠近泵腔的位置预留了密封件安装槽，可适配机械密封或者填料密封两种密封形式，应对不同温度、不同腐蚀属性的输送介质需求，

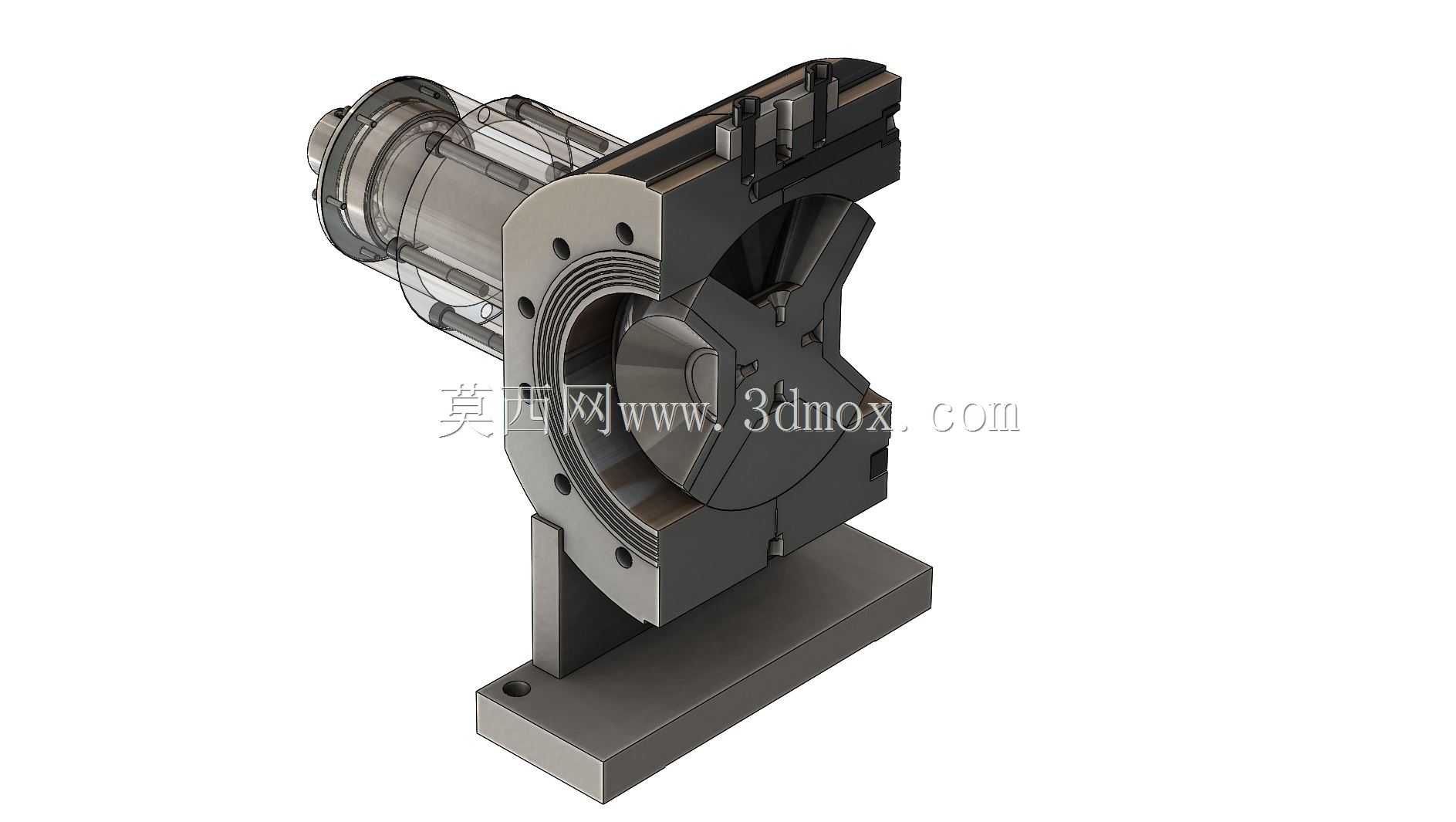

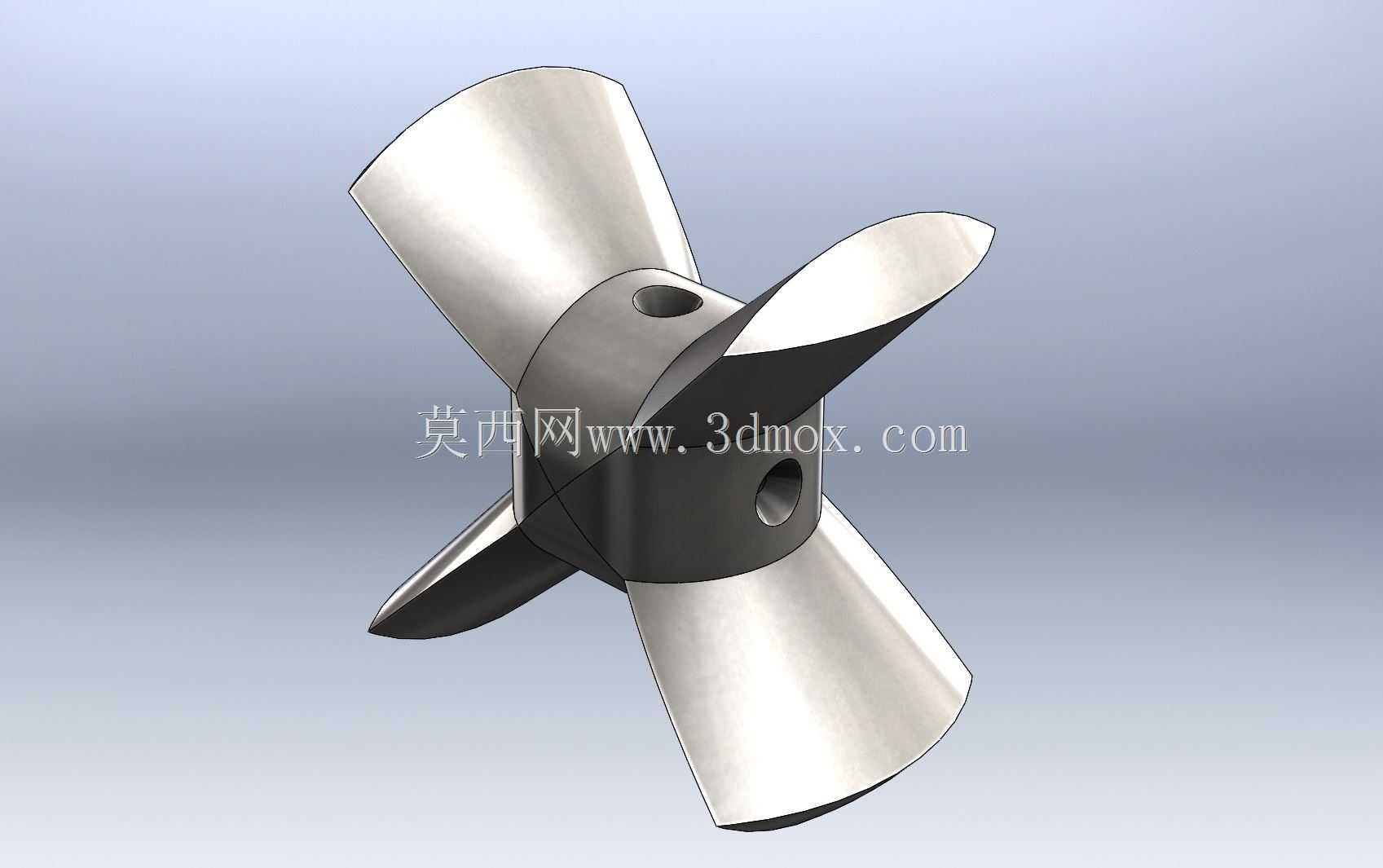

　　轴端的轴承位尺寸按照标准深沟球轴承的安装公差做了预留，建模时保留了轴承安装的倒角与退刀槽结构，方便后续出工程图时直接标注加工公差。底部的安装支座采用一体式铸造结构，和泵壳主体做了加强筋连接，支座上的安装螺栓孔做了长圆孔设计，允许现场安装时存在小范围的位置偏差，降低基础施工的精度要求，支座的底面做了平面度要求的结构预留，确保安装后泵体不会出现额外的附加应力，避免运行时因应力集中导致泵壳开裂或者轴系不对中。建模过程中优先梳理了泵腔内部的流道走向，叶轮腔的容积按照流体输送的流道截面变化规律做了平滑过渡，没有出现直角转折的结构，避免介质在泵腔内形成涡流损失，降低运行时的振动与噪音。两侧的轴封位置特意留出了足够的运维操作空间，

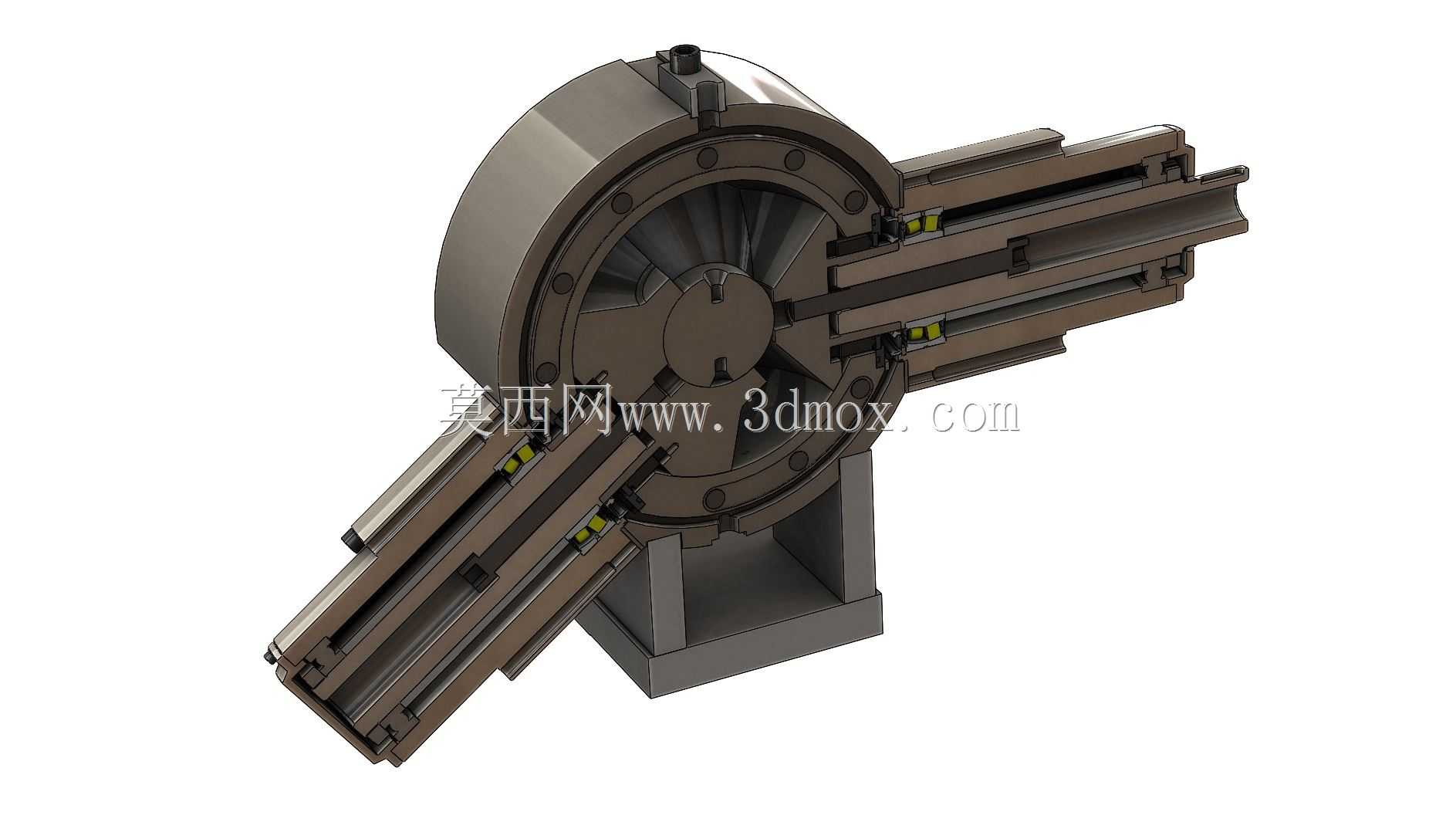

　　不需要拆解整个泵壳就能完成密封件的更换，日常运维时的拆装工作量能减少六成以上。从安装边界来看，泵体的整体重心落在底部支座的中心区域，吊装时的吊点位置对应泵壳上方的两个凸台结构，建模时标注了重心位置参数，方便现场制定吊装方案，外接的驱动端轴伸长度按照标准联轴器的安装尺寸做了限定，和驱动电机对接时不需要额外切割轴段或者加装过长的联轴器接套。考虑到工业现场的管线可能存在一定的安装应力，泵体进出口法兰的连接面做了足够的厚度强化，能承受一定的管线偏载力，不会因为法兰变形导致密封面泄漏。转子组件的支撑跨距经过合理分配，两个轴承的支撑点距离叶轮重心的位置符合轴系刚性设计要求，运行时转子的扰度控制在允许范围内，能避免叶轮和泵腔出现刮擦。

　　整个模型的结构拆分完全按照实际装配顺序做了层级划分，从支座、泵壳、叶轮、轴、密封件、轴承压盖到紧固件，每一个零件都保留了独立的建模特征，方便后续做有限元分析的时候直接提取零件，也方便设计人员根据实际工况参数调整叶轮直径、密封形式或者法兰标准，快速衍生出适配不同流量、压力参数的同系列泵型。做这类工业泵的三维设计，最忌讳脱离实际安装与运维需求做纯外观建模，所有的结构细节都要对应现场的实际使用场景，比如螺栓的预留扳手空间、密封件的拆装间隙、吊装时的结构强度、安装时的偏差补偿，这些细节在建模阶段就要全部考虑到位，不然模型做的再好看，落到实际生产安装的时候就会出现各种干涉、无法装配的问题，反而给后续的生产制造环节增加额外的改造成本。
